分享工业镜头选型要点，不看看吗
工业镜头选型，是一个非常重要和关键的环节。镜头的选型是否合适直接影响机器视觉系统的成像质量。
合适的镜头能将相机的性能发挥到极致，若选择了不适合的镜头，则无法发挥镜头成像功能，无法得到清晰质量图像从而影响产品检测质量。那镜头如何选型呢，我们化繁为简，从以下几点来考虑。
镜头接口

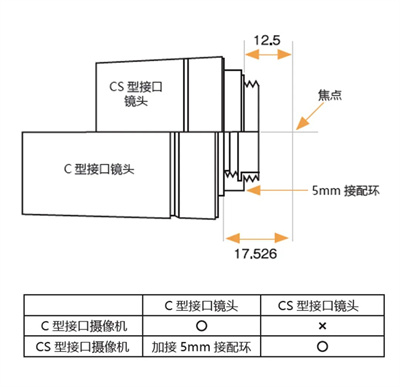

镜头接口只要跟相机接口匹配或可通过外接转换口匹配就可以了，其常规的接口是C口、CS口和F口，他们主要的区别在于镜头安装基准面到焦点的距离不同。C口是17.526mm；CS口是12.5mm。CS口加个5mm的接圈就可以和C口工业相机匹配。
随着相机靶面的逐步增大，现在也出现了M42、M58、M72等接口，在不影响成像靶面和通光量的前提下，它们都可以通过某些转接环转变成F口。另外V口主要用于大靶面或特殊场景中，Canon EF口适合自动聚焦。
镜头靶面
工业相机上标注的靶面尺寸通常指的是相机传感器对角线尺寸。常见镜头靶面尺寸有1/2英寸、2/3英寸、1英寸等，镜头的靶面大小最好是和相机的靶面一样，或者是大于相机的靶面，如果小了图像就会有暗角。

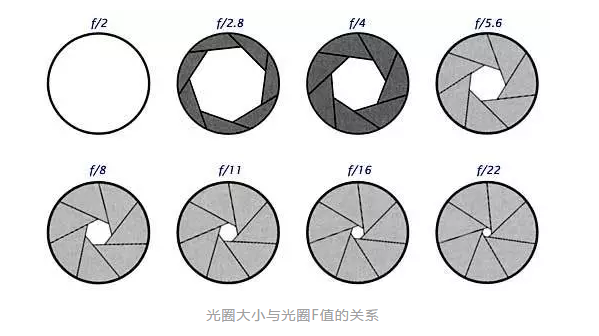

镜头光圈
镜头的光圈大小决定图像的亮度，在拍摄高速运动物体或则曝光时间很短的应用中，应该选用大光圈镜头，以提高图像亮度。
镜头分辨率
工业相机都有标定的像素，高像素的相机只有使用高分辨率镜头，才能获得高分辨率图像。要获得真正优秀的高分辨率图像，仅像素数较高是不够的。
MTF曲线（调制传递函数）描述了镜头从图像中心到边缘的分辨率性能。镜头的分辨率以每毫米线对数衡量。可以分辨的线对数越多，镜头的MTF性能越好。
选取和相机相匹配像素以及高MTF性能的镜头，可以有效提高图像的成像效果。
如果项目对景深（即DOF（Depth Of Field），指在感光芯片上能获得清晰成像的物距范围）有要求的话，尽可能使用小的光圈，选择高景深的尖端工业镜头。
在我们选择镜头时候，可以参照以上的要点来进行选型，从此工业镜头选型不再困难，另外还需要考虑镜头的具体用途、使用环境（可安装的空间来考虑镜头的尺寸）。
