【OpenMMLab-AI实战营】笔记02：人体关键点检测与MMPose

[Bxc.]

MMPose官方文档：https://mmpose.readthedocs.io/zh_CN/latest/overview.html

Github：https://github.com/open-mmlab/mmpose

目录

一、概述

二、人体姿态估计的介绍和应用

1、什么是人体姿态估计

2、 3D姿态估计

 3、人体参数化模型

4、人体姿态估计的常见下游任务

（1）行为识别

（2）CG、动画

（3）人机互动（例如：手势识别）

（4）动物行为分析

三、2D 姿态估计

1、自顶向下方法（多人姿态估计）

Deep Pose(2014)

 Residual Log-likehood Estimation（RLE）（2021）

背景知识：标准化流Normalizing Flow

 Hourglass(2016)

 Simple Baseline（2018）

HRNet（2020）

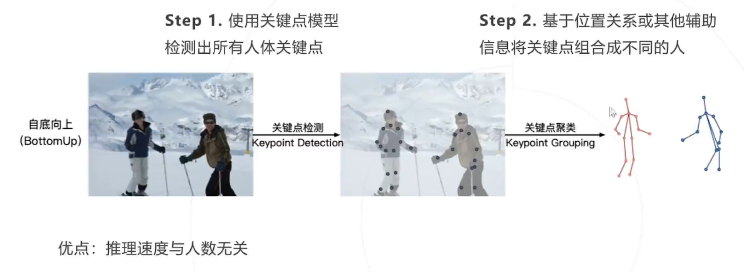

2、自底向上方法(多人姿态估计）

Part Affinity Field & OpenPose（2016）

3、单节段方法（多人姿态估计）

SPM（2019）

 Structured Pose Representation（SPR）

 Hierarchical SPR

4、基于 Transformer 的方法

PRTR 2021

 TokenPose（2021）

2D 姿态估计小结

四、3D 姿态估计

Coarse-to-Fine Volumetric Prediction 2017

Simple Baseline 3D (2017)

VideoPose3D（2018）

VoxelPose（2020）

五、人体姿态估计的评估方法

Percentage of Correct Parts（PCP）

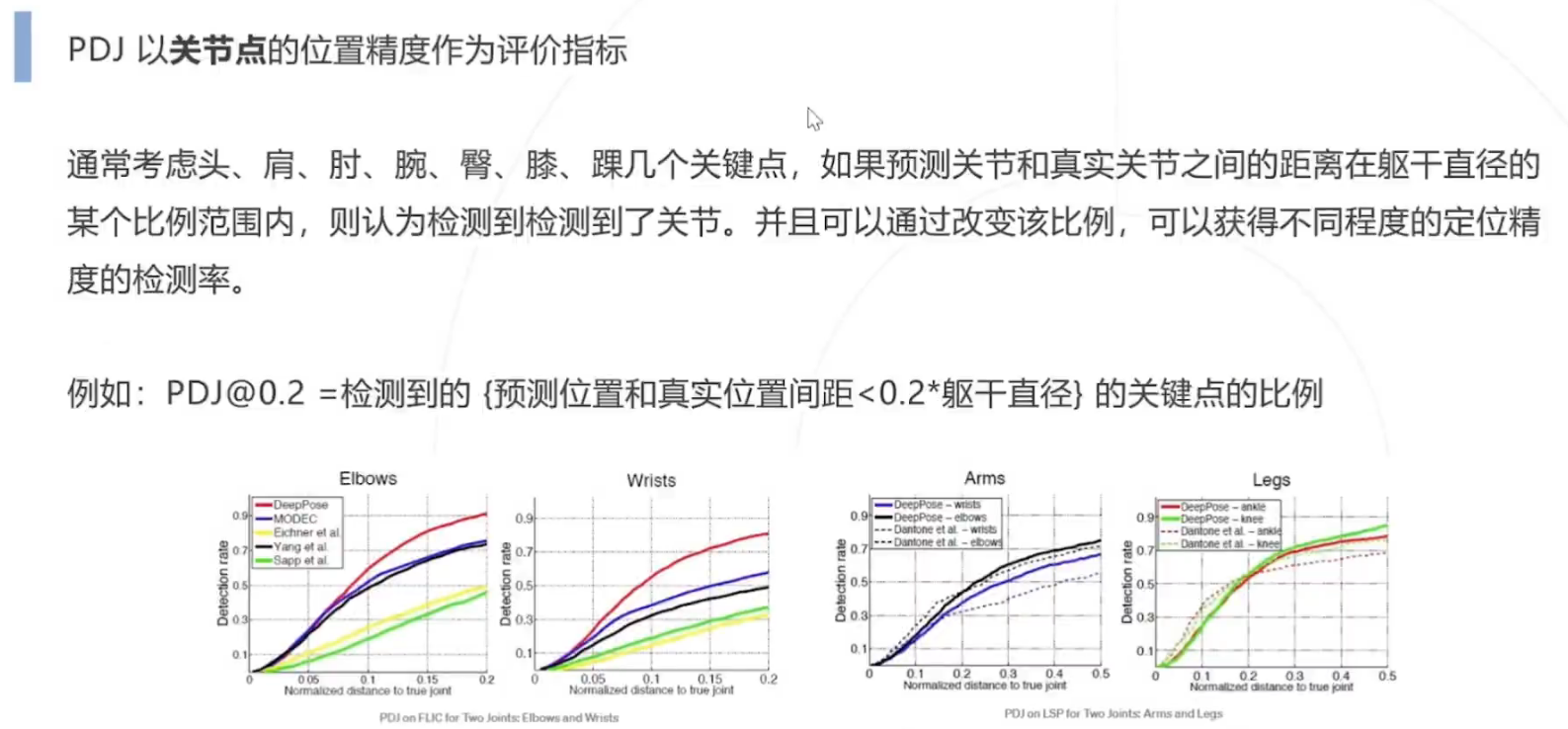

Percentage of Detected Joints（PDJ）

 Percentage of Correct Key-points（PCK）

 Object Keypoint Similarity（OKS）based mAP

---

一、概述

MMPose 是一款基于 Pytorch 的姿态估计开源工具箱，是 OpenMMLab 项目的成员之一，包含了丰富的 2D 多人姿态估计、2D 手部姿态估计、2D 人脸关键点检测、133关键点全身人体姿态估计、动物关键点检测、服饰关键点检测等算法以及相关的组件和模块，下面是它的整体框架：

MMPose 由 8 个主要部分组成：apis、structures、datasets、codecs、models、engine、evaluation 和 visualization。

• apis -- 提供用于模型推理的高级 API

• structures -- 提供 bbox、keypoint 和 PoseDataSample 等数据结构

• datasets -- 支持用于姿态估计的各种数据集

  • transforms --包含各种数据增强变换

• codecs -- 提供姿态编解码器：编码器用于将姿态信息（通常为关键点坐标）编码为模型学习目标（如热力图），解码器则用于将模型输出解码为姿态估计结果

• models -- 以模块化结构提供了姿态估计模型的各类组件

  • pose_estimators -- 定义了所有姿态估计模型类

  • data_preprocessors -- 用于预处理模型的输入数据

  • backbones -- 包含各种骨干网络

  • necks -- 包含各种模型颈部组件

  • heads -- 包含各种模型头部

  • losses -- 包含各种损失函数

• engine -- 包含与姿态估计任务相关的运行时组件

  • hooks -- 提供运行时的各种钩子

• evaluation -- 提供各种评估模型性能的指标

• visualization -- 用于可视化关键点骨架和热力图等信息

二、人体姿态估计的介绍和应用

1、什么是人体姿态估计

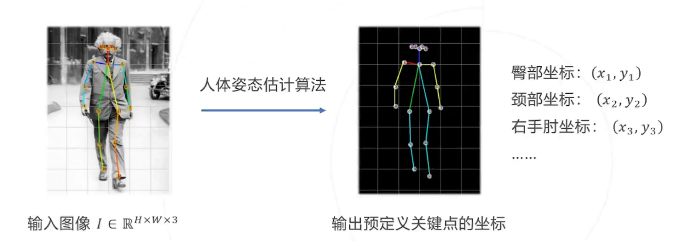

从给定的图像中识别人脸、手部、身体等关键点。

输入：图像I

输出：所有关键点的像素坐标(x1,y1)，(x2,y2) ... (xj,yj)，这里的 j 为关键点的总数，取决于具体的关键点模型

2、 3D姿态估计

预测人体关键点在三维空间中的坐标，可以在三维空间中还原人体的姿态。

 3、人体参数化模型

从图像或者视频中恢复出运动的3D人体模型

4、人体姿态估计的常见下游任务

（1）行为识别

PoseC3D：基于人体姿态识别行为动作

（2）CG、动画

（3）人机互动（例如：手势识别）

（4）动物行为分析

三、2D 姿态估计

任务描述

2D 人体姿态估计：在图像上定位人体估计点（通常为人体主要关节）的坐标

 基本思路：基于回归（Regression Based）

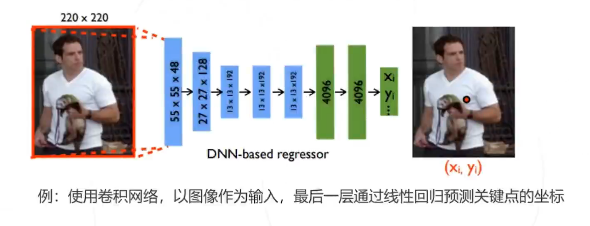

将关键点检测问题建模成一个回归问题，让模型直接回归关键点的坐标，即

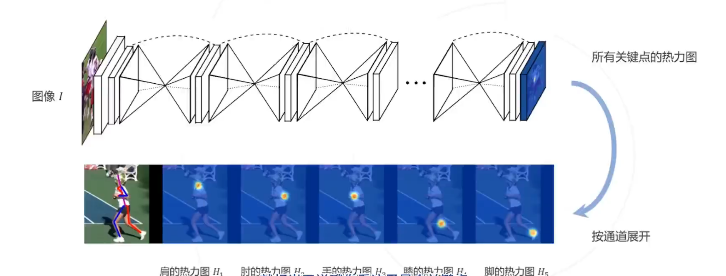

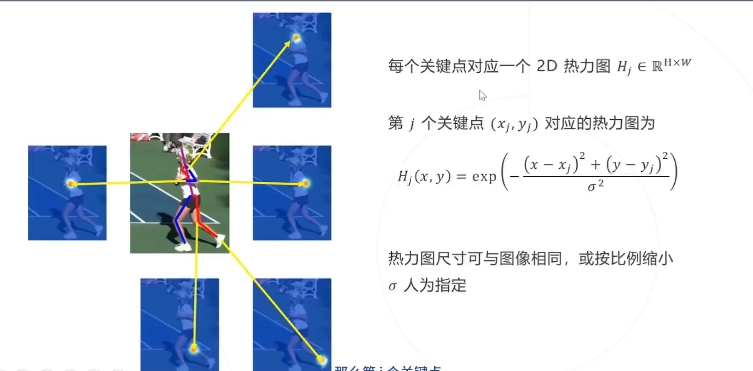

 基本思路：基于热力图（Heatmap Based）

并不是直接回归关键点的坐标，而是预测关键点位于每个位置的概论，即

 表示关键点在 j 位于（xj，yj）的概率为1，H 称为热力图，尺寸与原图 I 相同或按比例缩小

•  热力图可以基于原始关键点坐标生成，作为训练网络的监督信息
• 网络预测的热力图也可以通过求极大值等方法得到关键点的坐标

模型预测热力图比直接回归坐标相对容易，模型精度相对更高，因此主流算法更多基于热力图。但预测热力图的计算消耗大于直接回归。

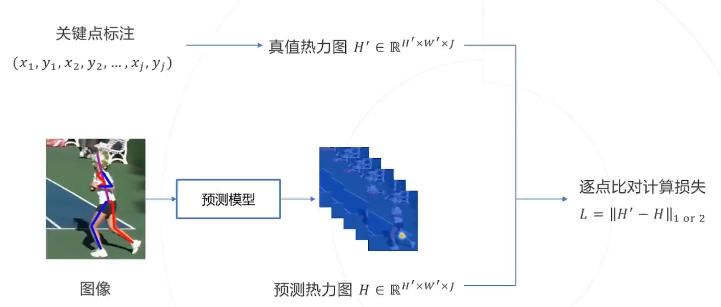

从数据标注生成热力图

 使用热力图训练模型

从热力图还原关键点

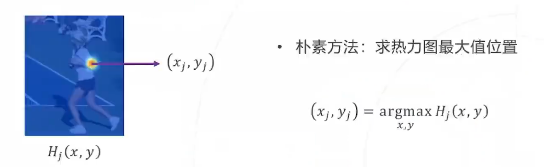

1、朴素方法：求热力图最大值位置

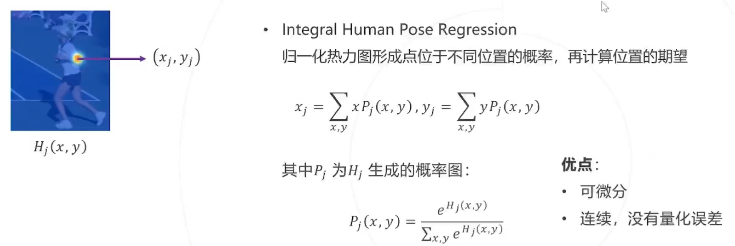

2、归一化热力图（Integral Human Pose Regression）

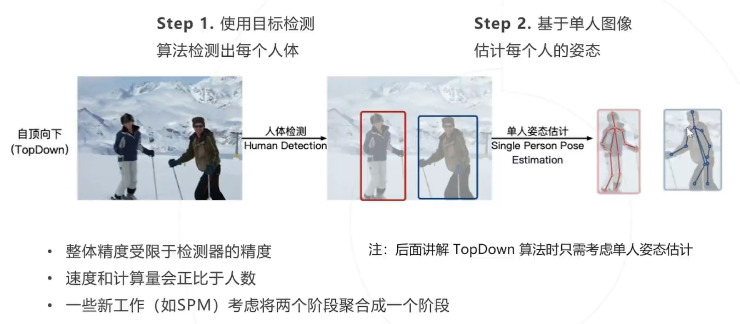

1、自顶向下方法（多人姿态估计）

---

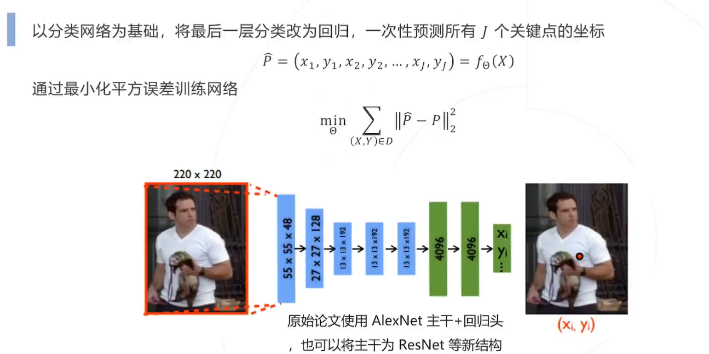

Deep Pose(2014)

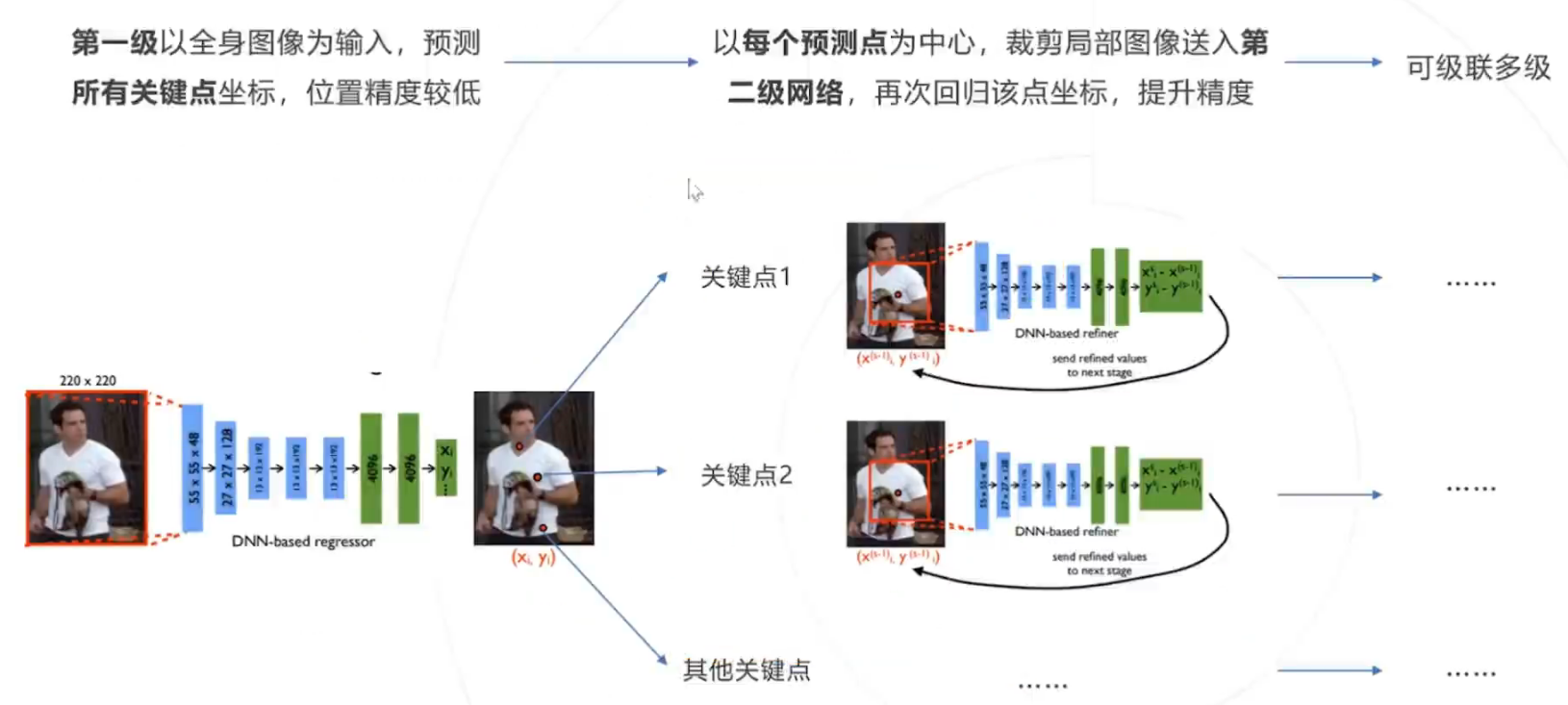

 通过级联提升精度

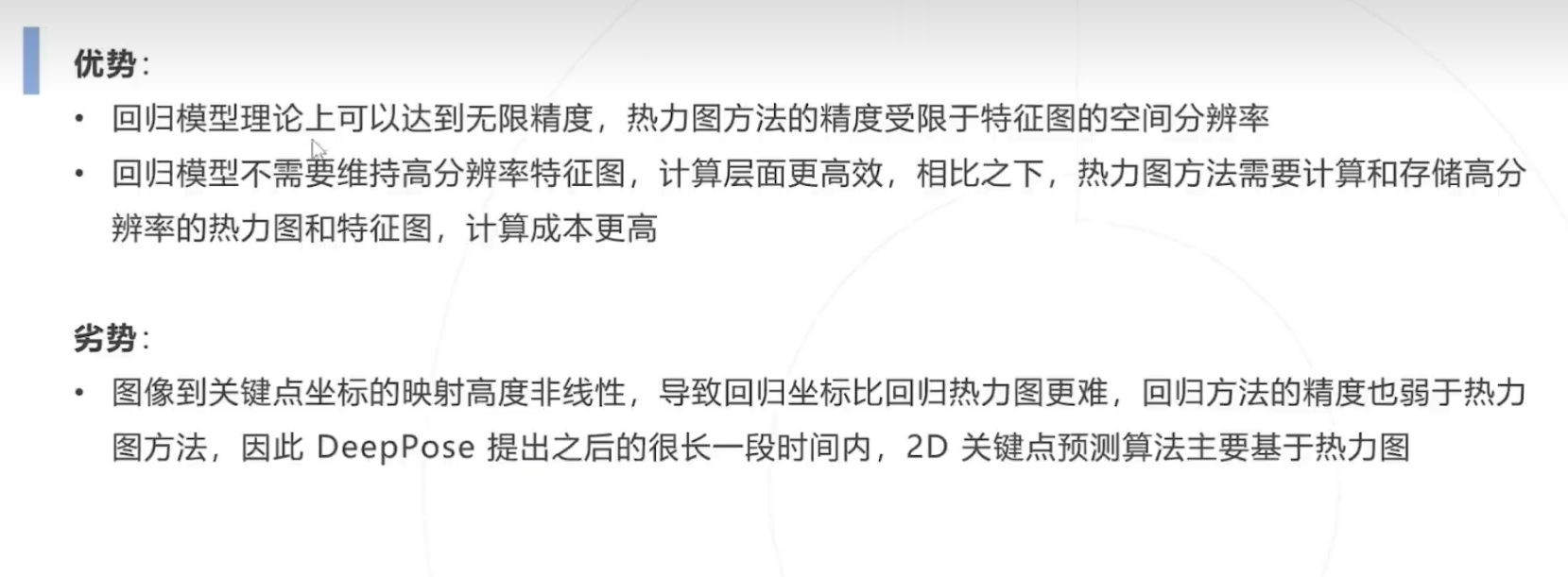

回归方法的优势与劣势

 Residual Log-likehood Estimation（RLE）（2021）

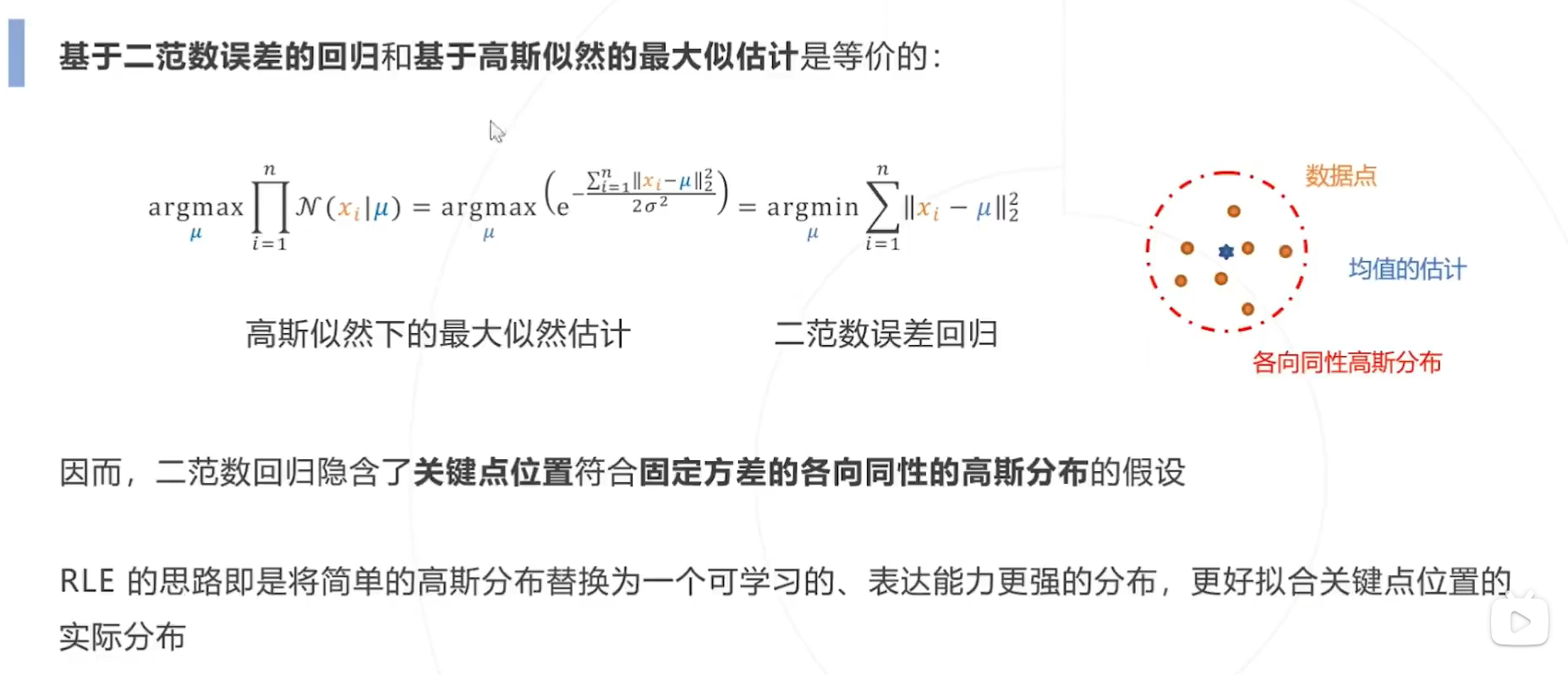

背景知识：回归和最大似然估计的联系

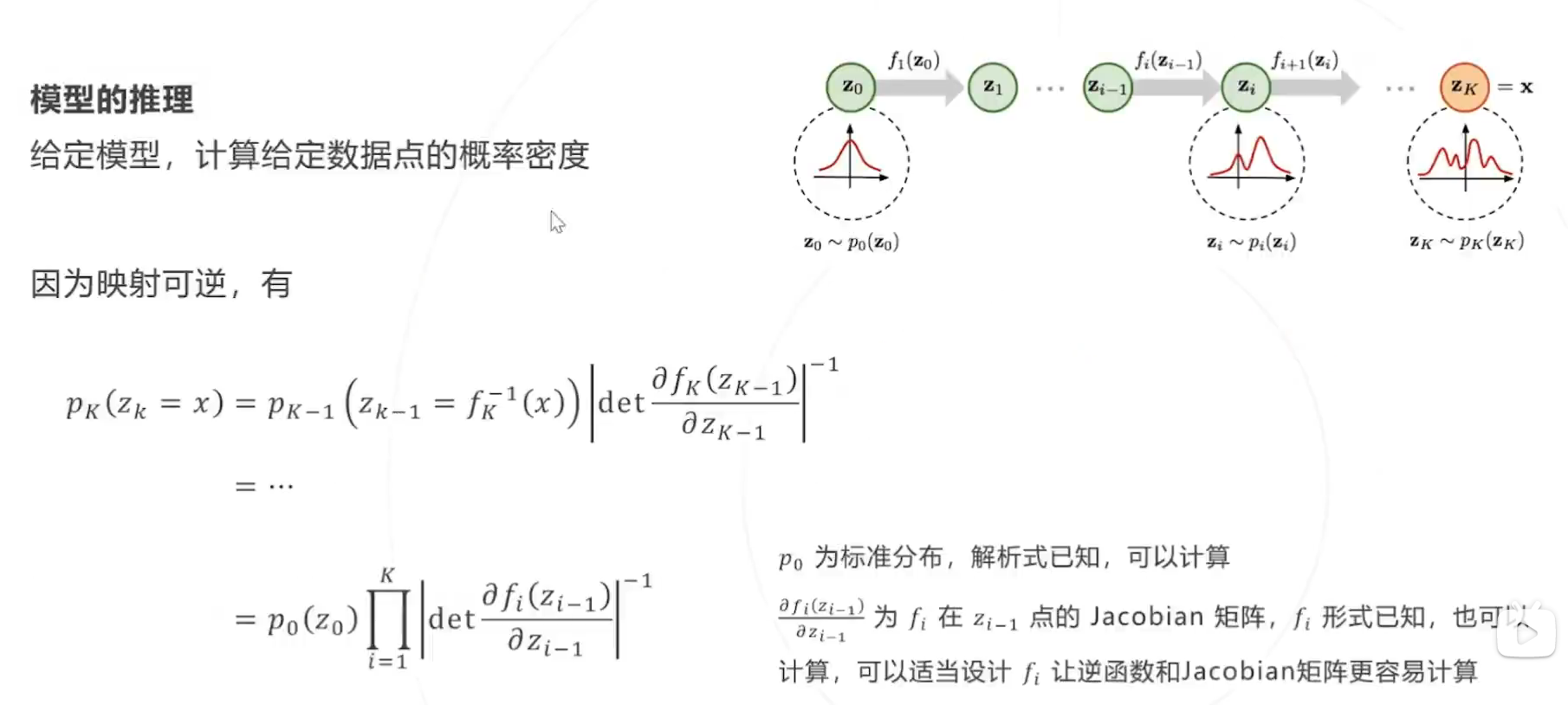

背景知识：标准化流Normalizing Flow

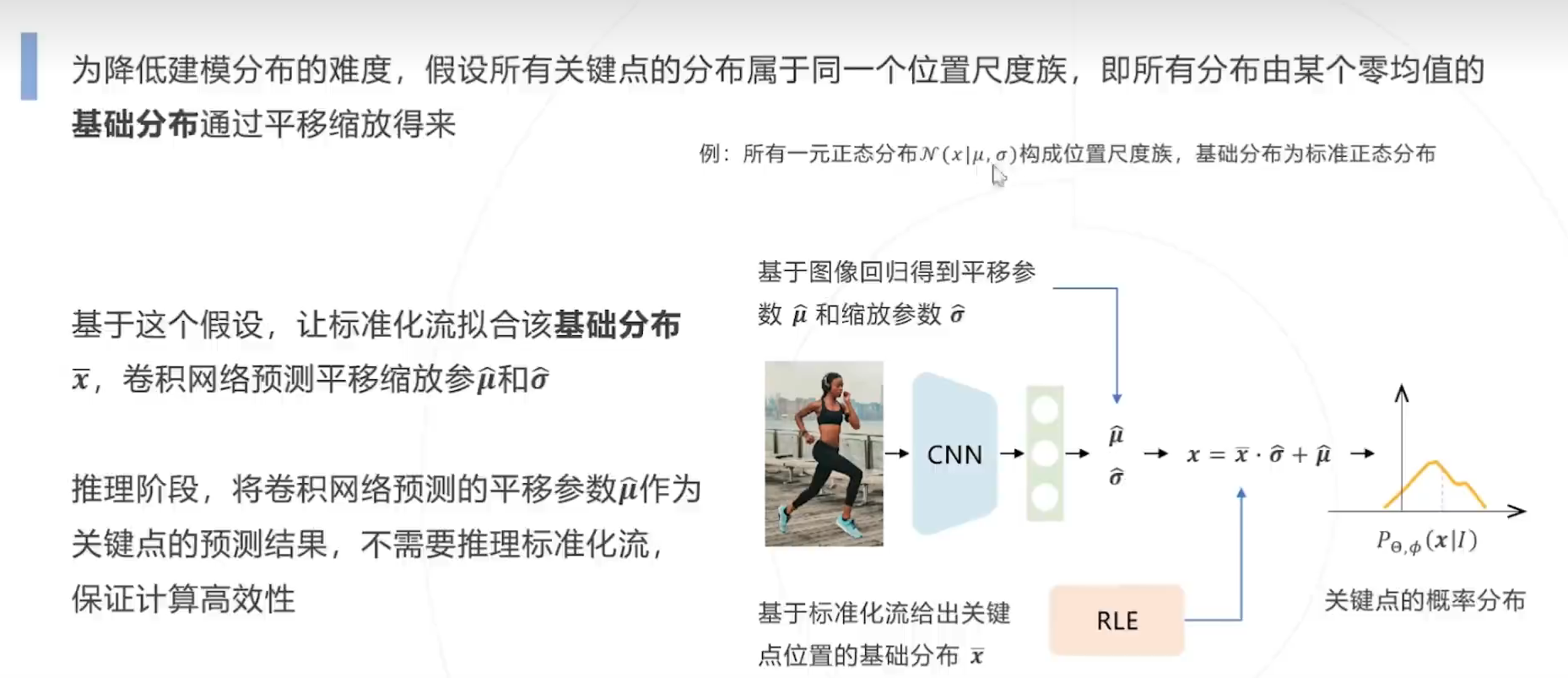

RLE的整体设计

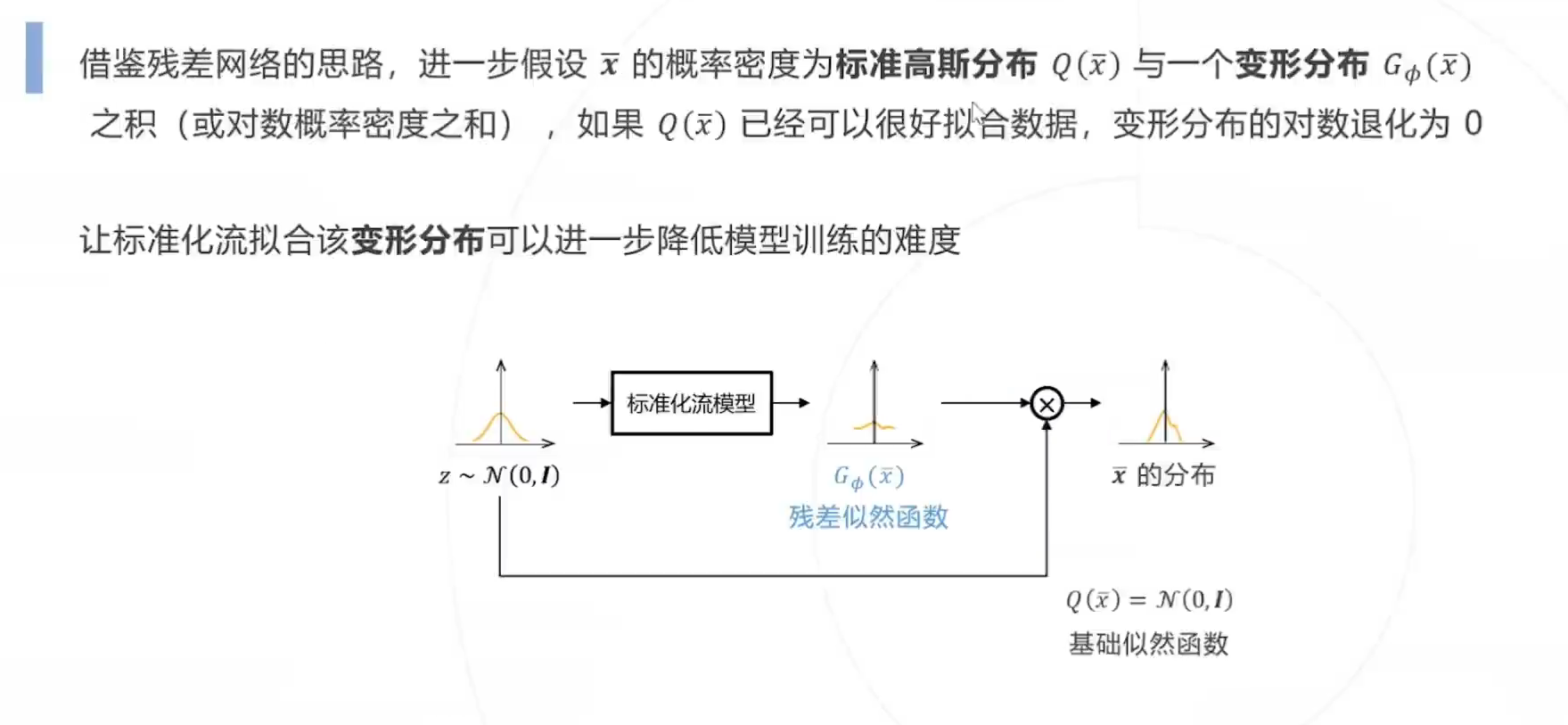

 重参数化

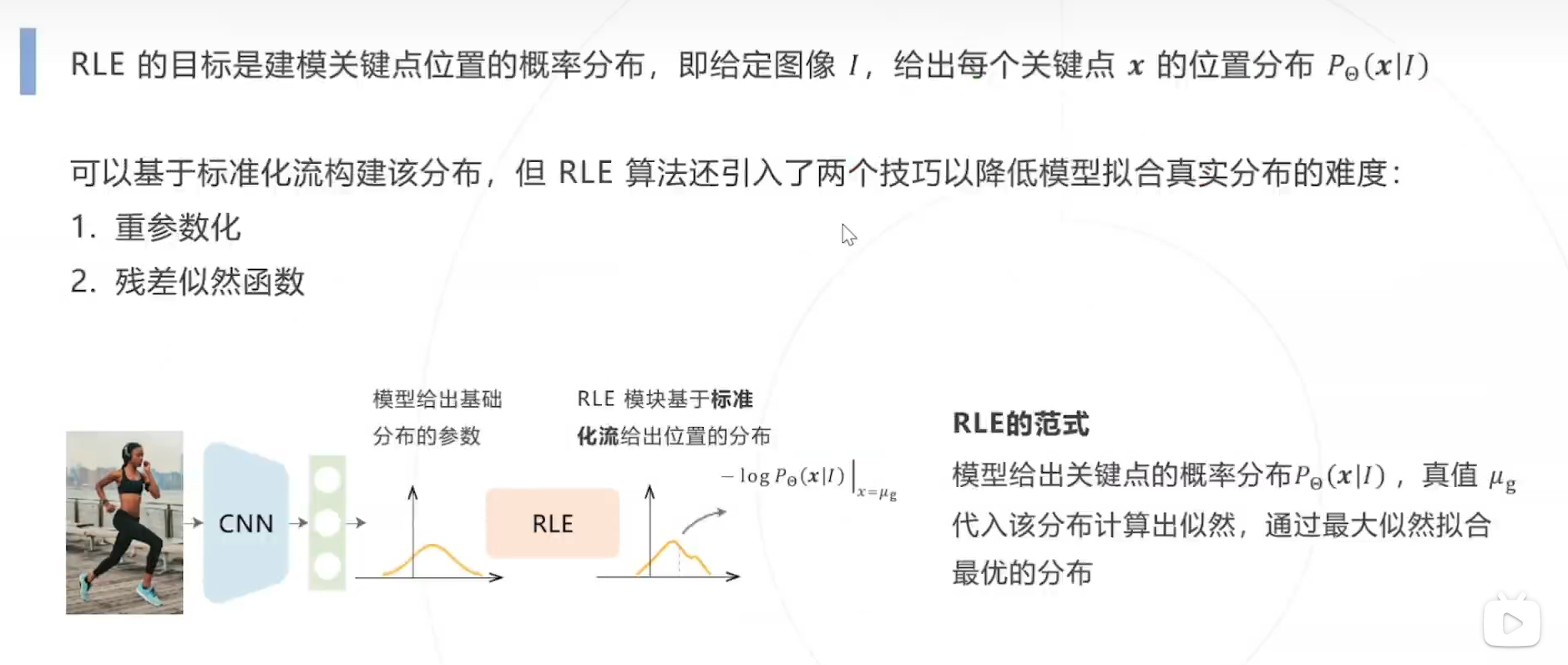

残差似然估计

 完整的RLE模型

---

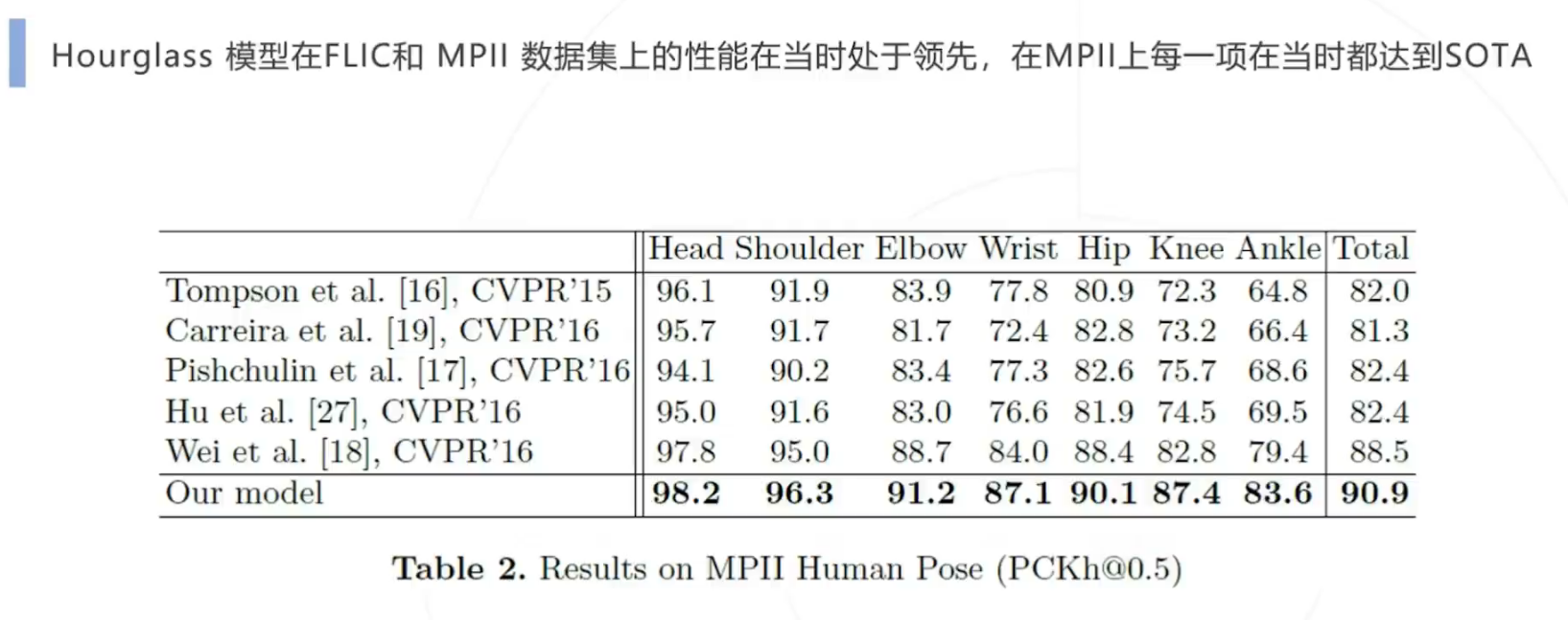

 Hourglass(2016)

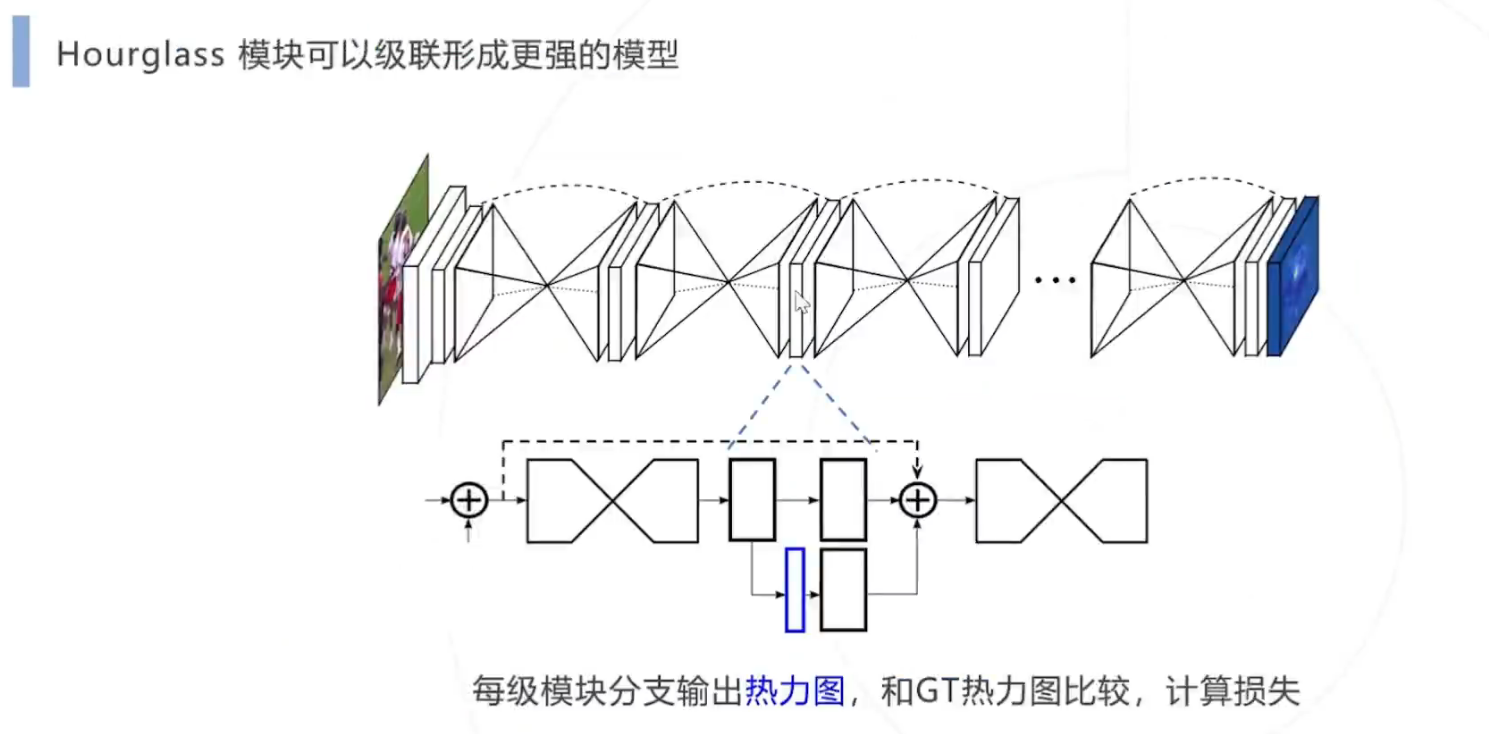

 级联 Hourglass 模块

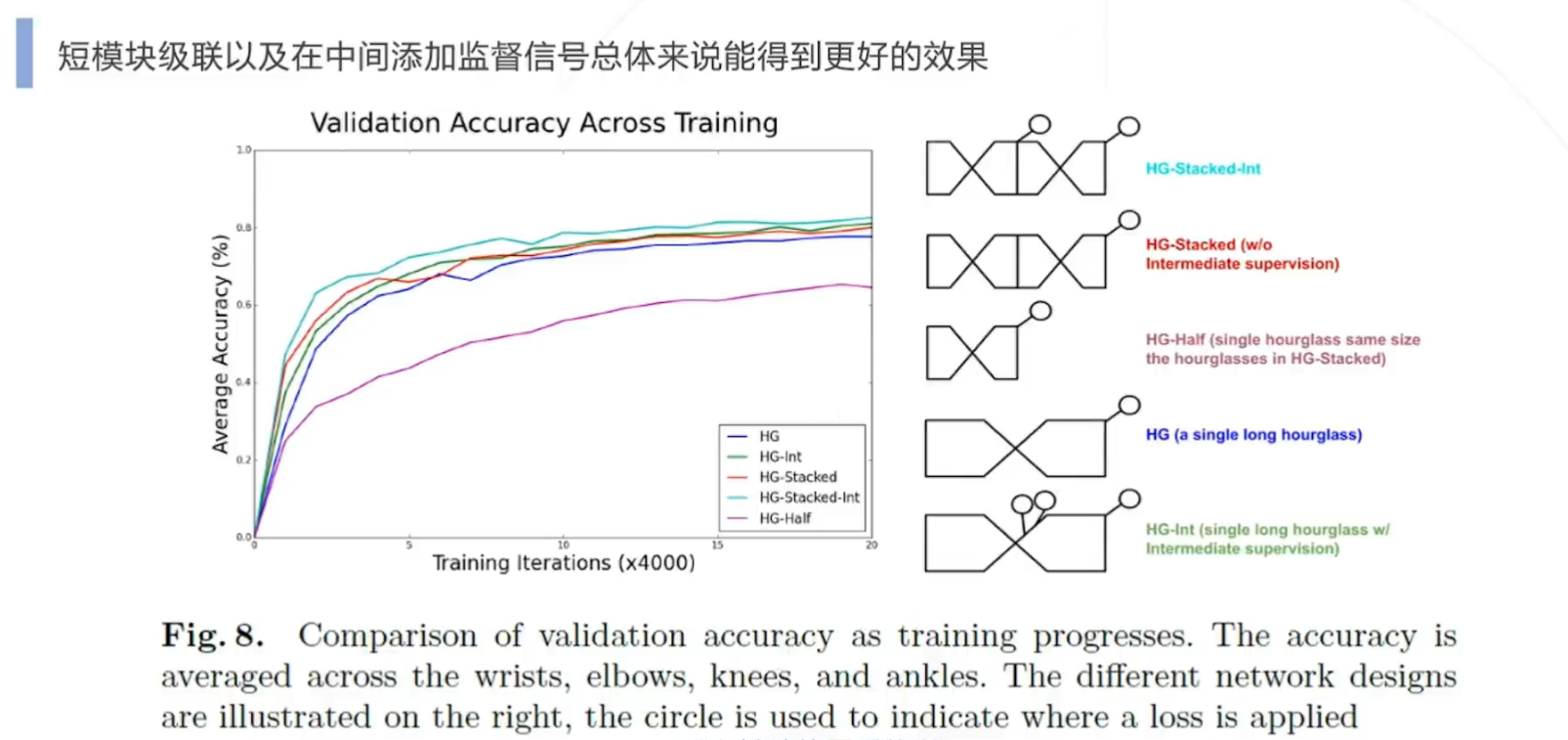

 不同的级联和监督方式

Hourglass 模块

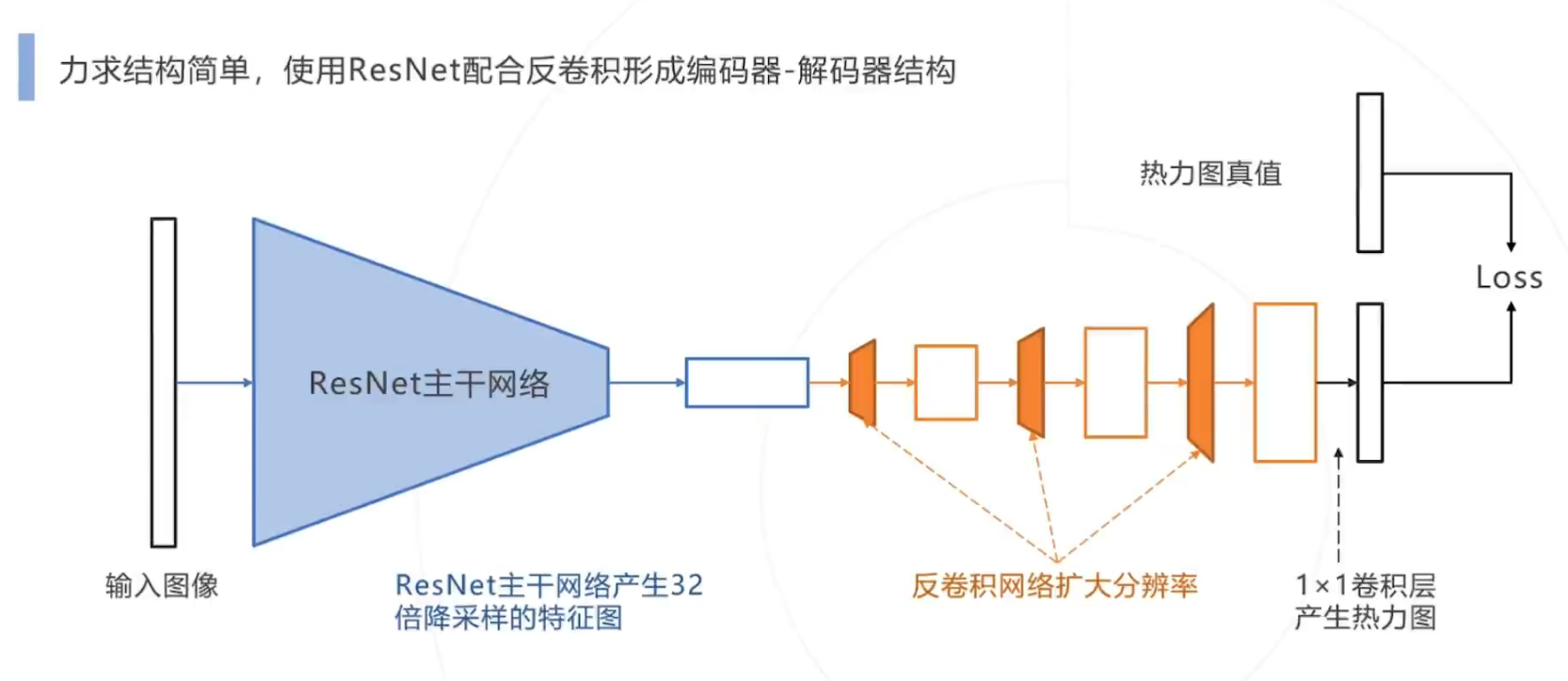

 Simple Baseline（2018）

HRNet（2020）

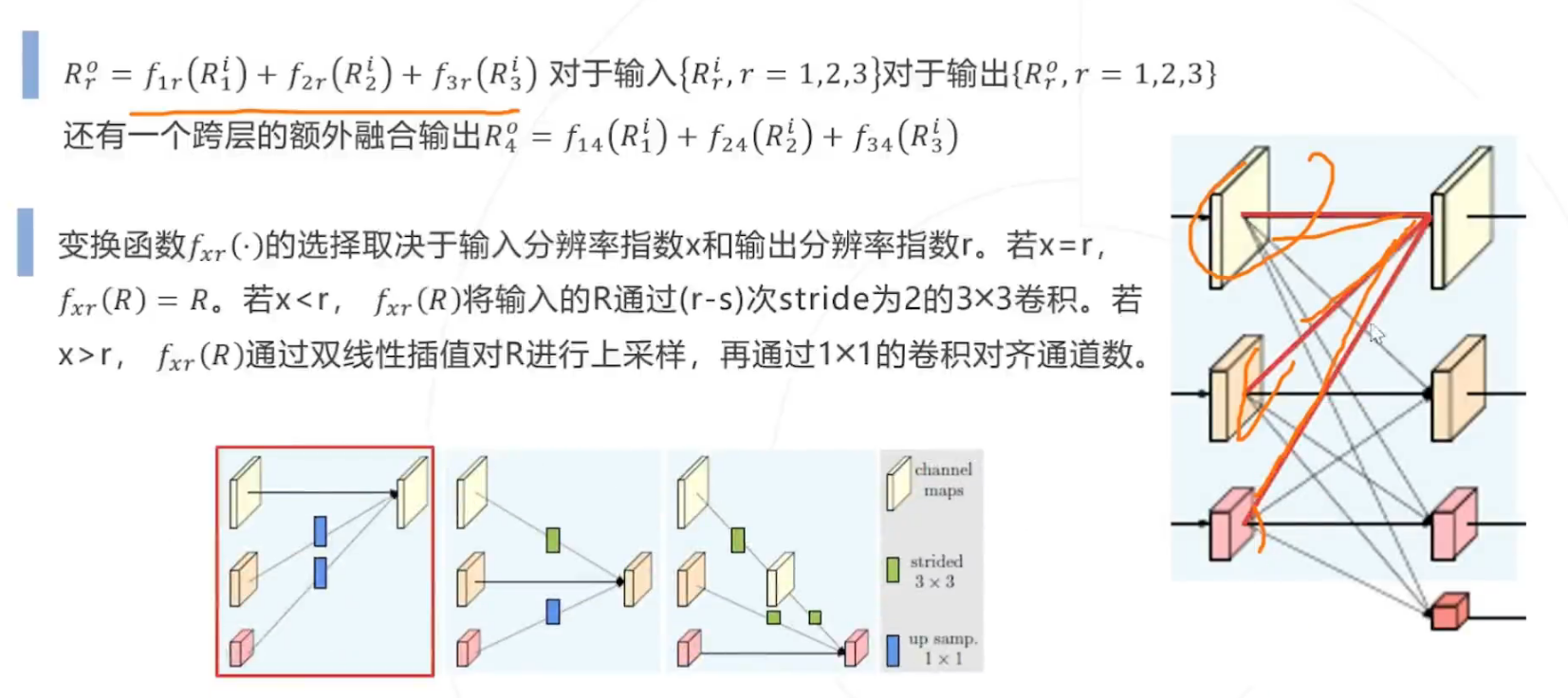

HRNet的特征融合方法

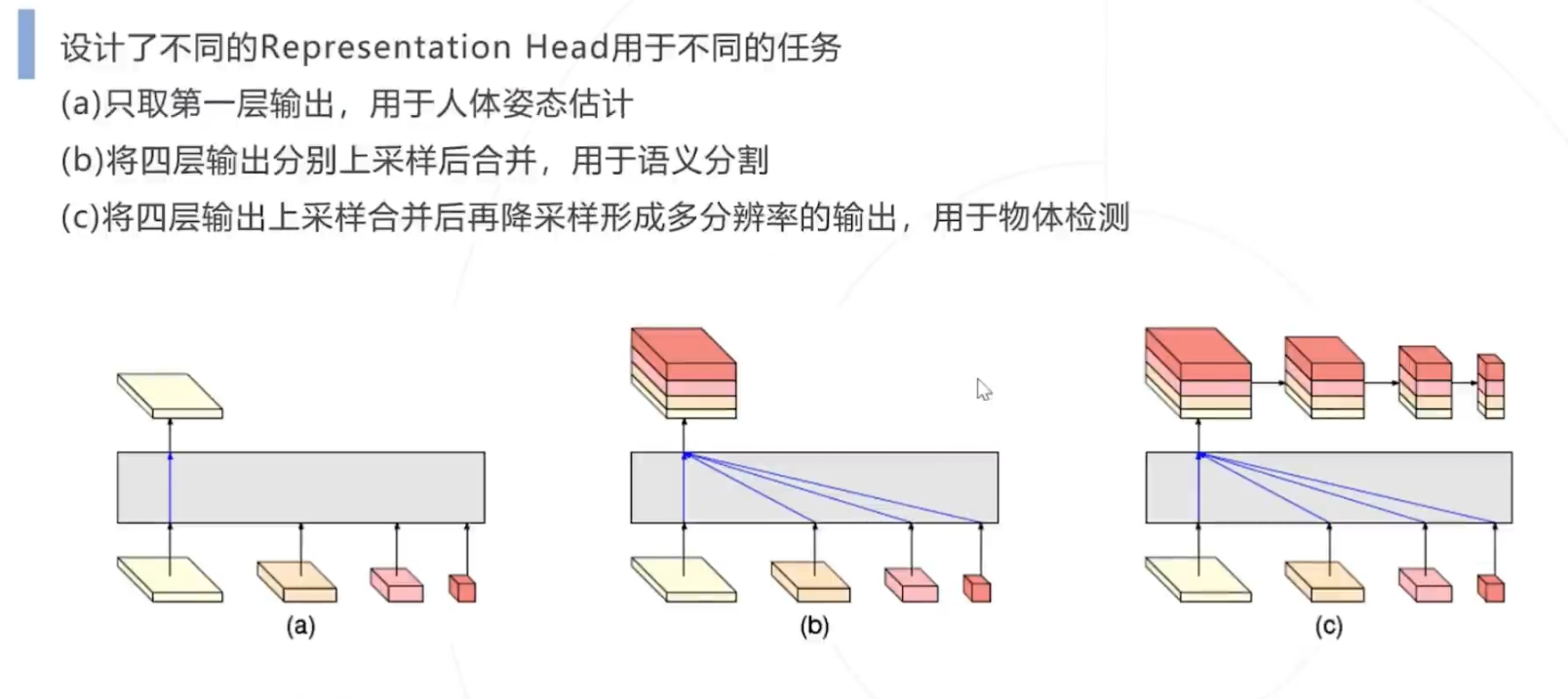

HRNet 配合不同任务头

2、自底向上方法(多人姿态估计）

---

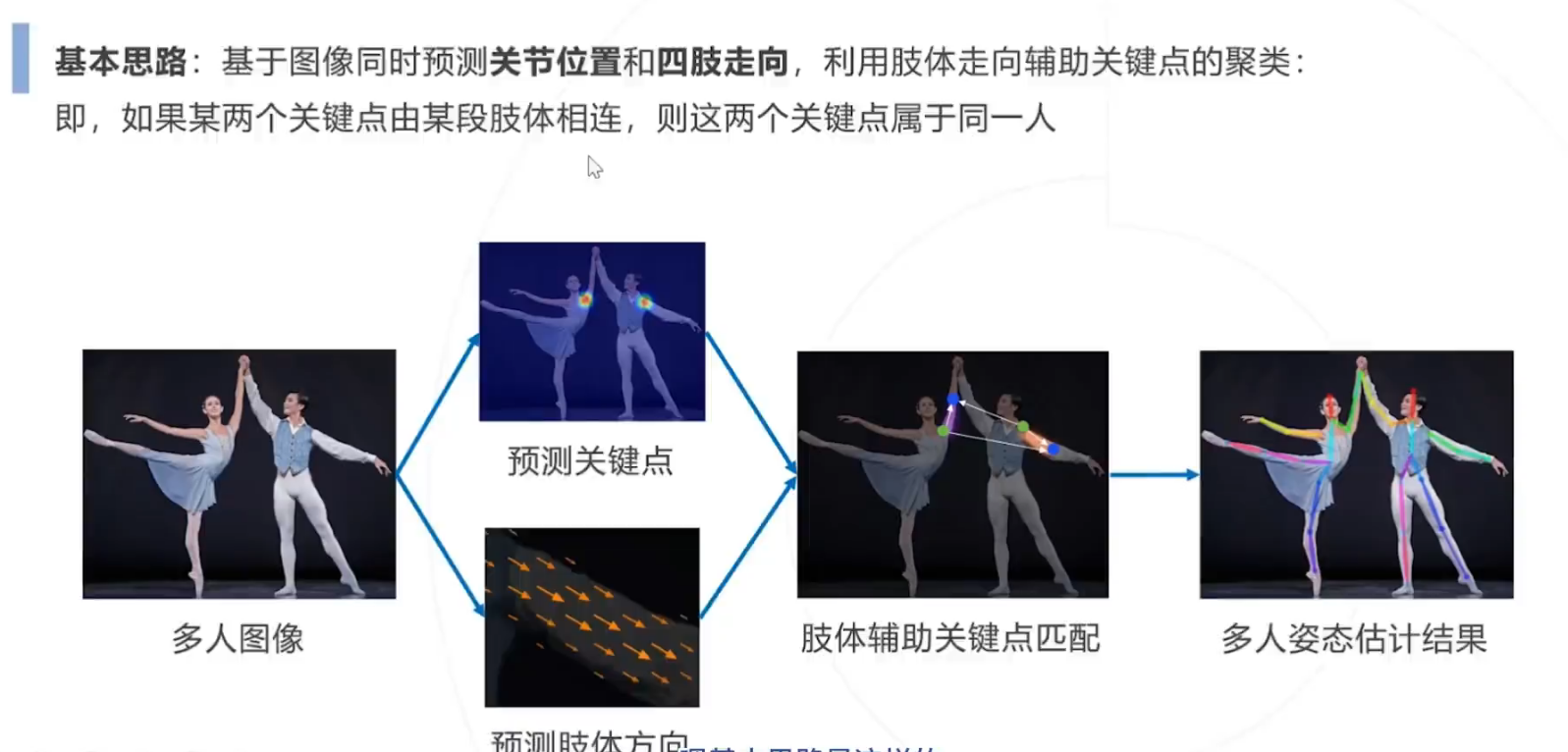

Part Affinity Field & OpenPose（2016）

 关键点与肢体的预测

关键点与关节预测

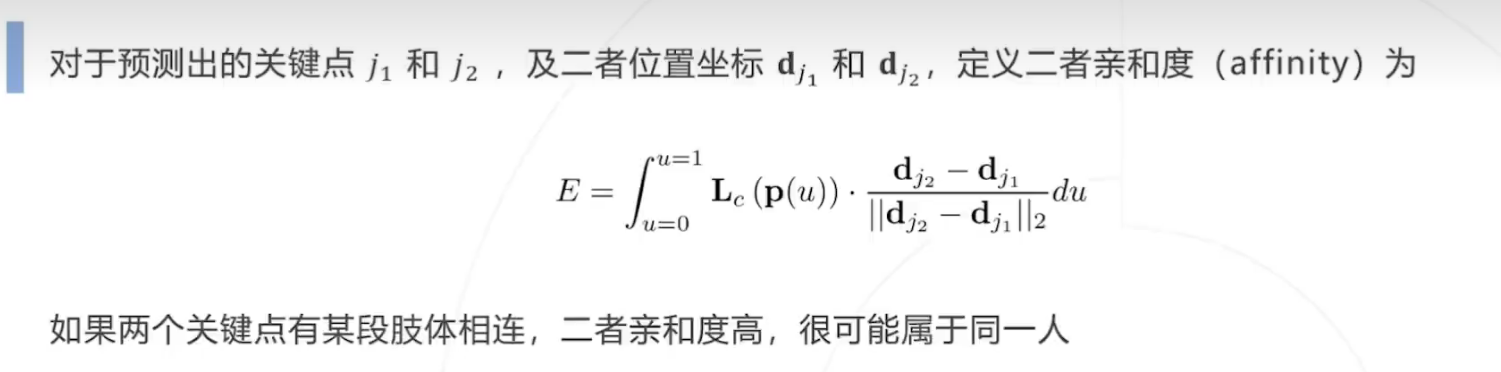

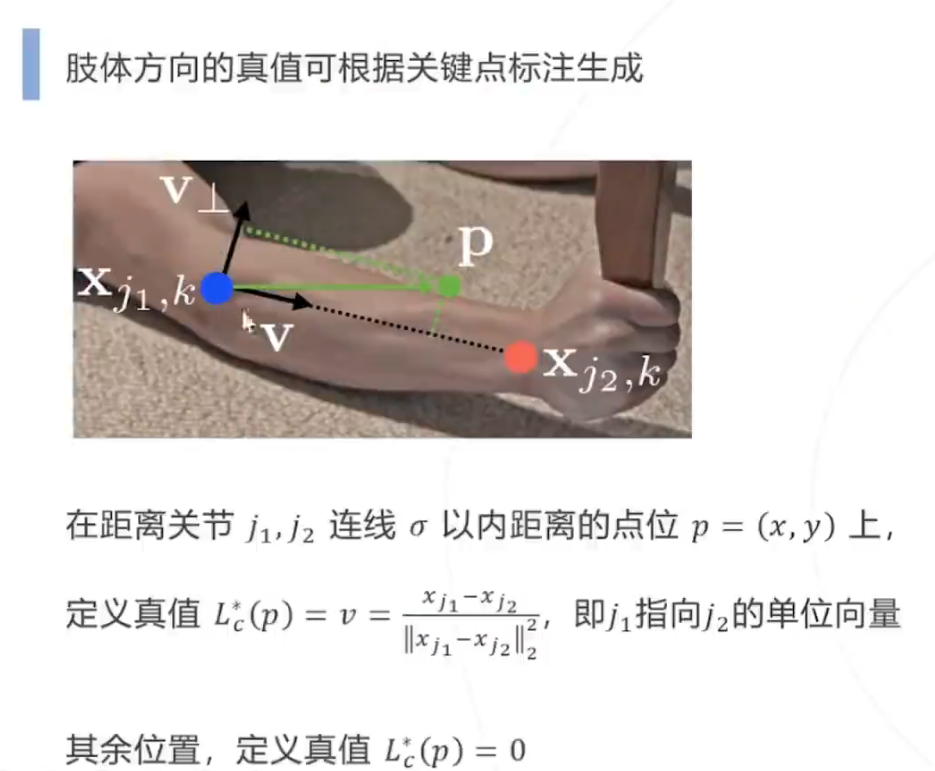

 肢体定义的关键点亲和度

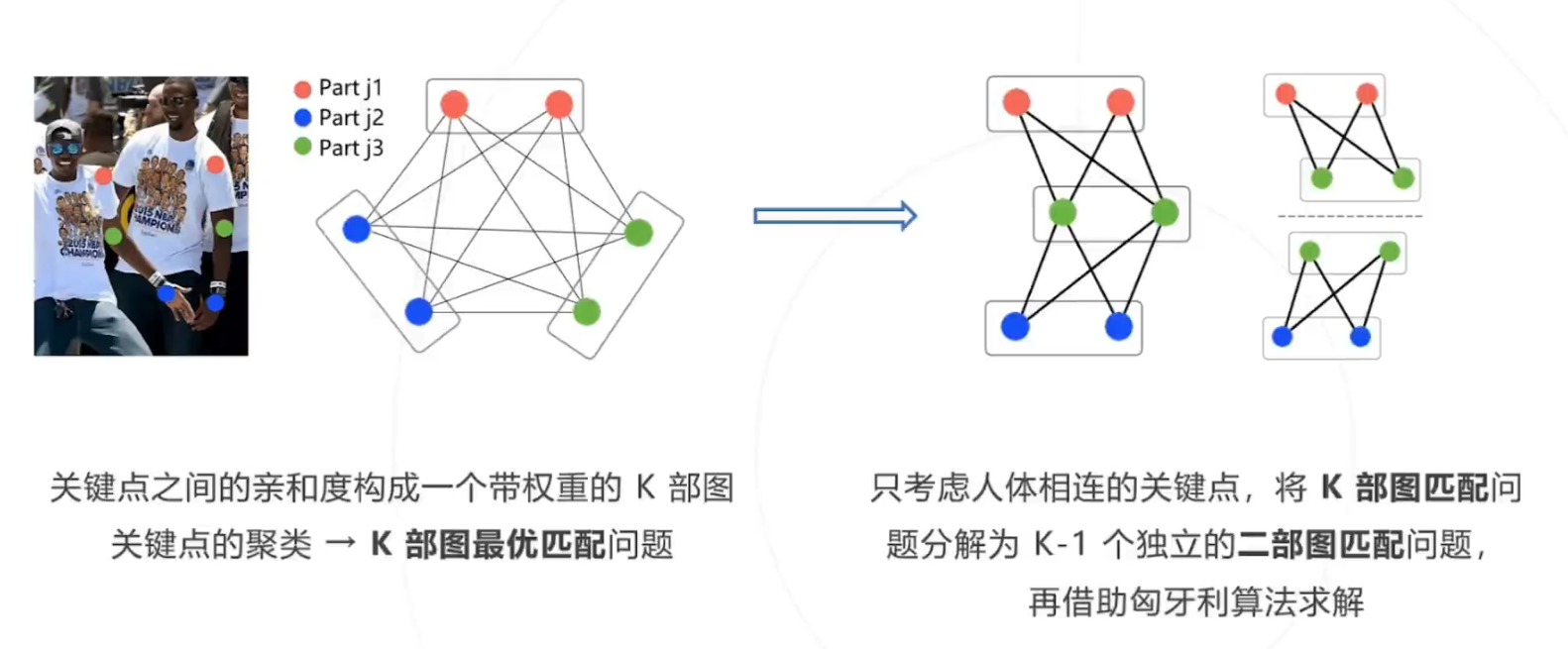

 基于亲和度匹配关键点



---

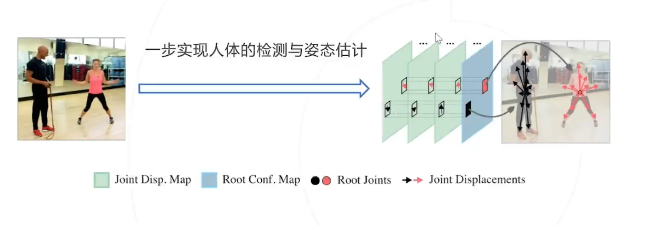

3、单节段方法（多人姿态估计）

---

SPM（2019）

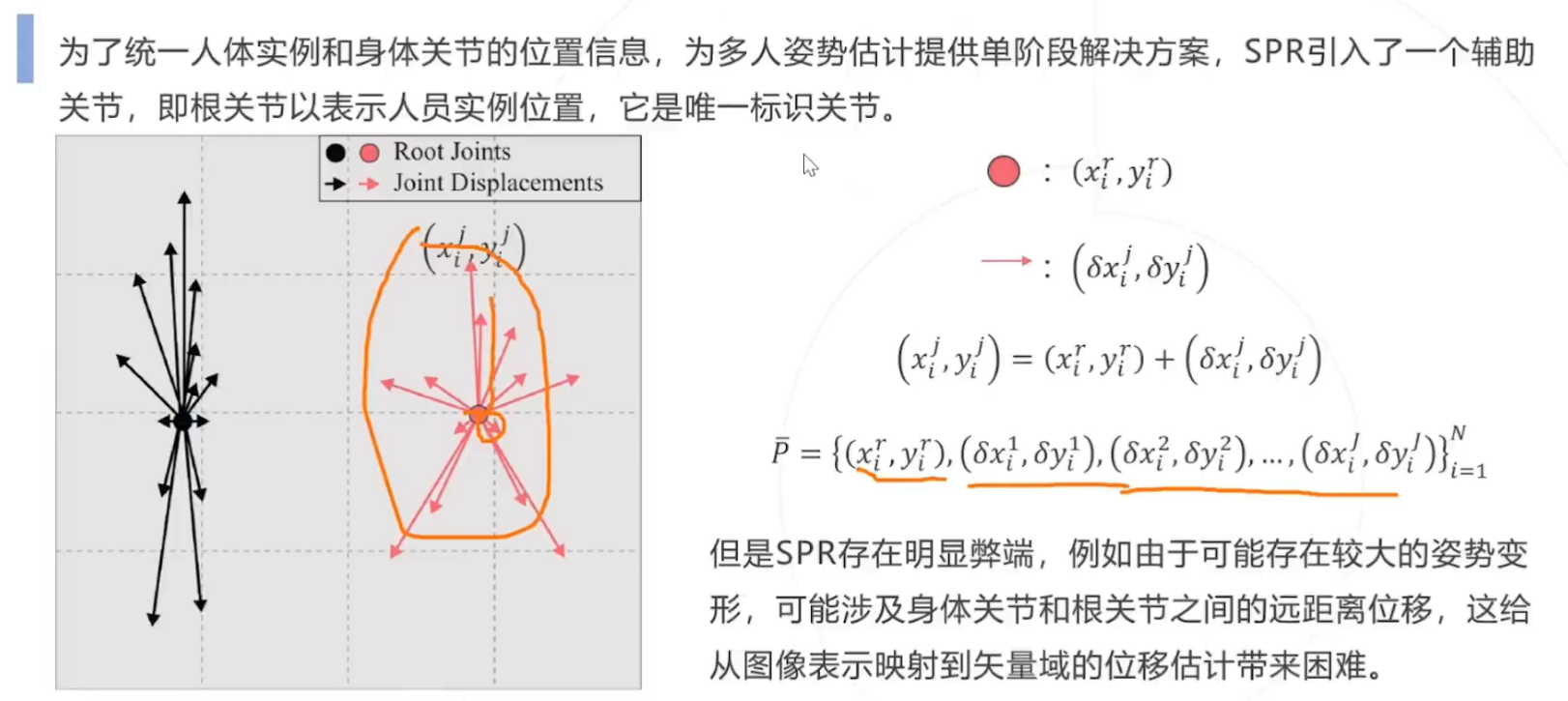

 Structured Pose Representation（SPR）

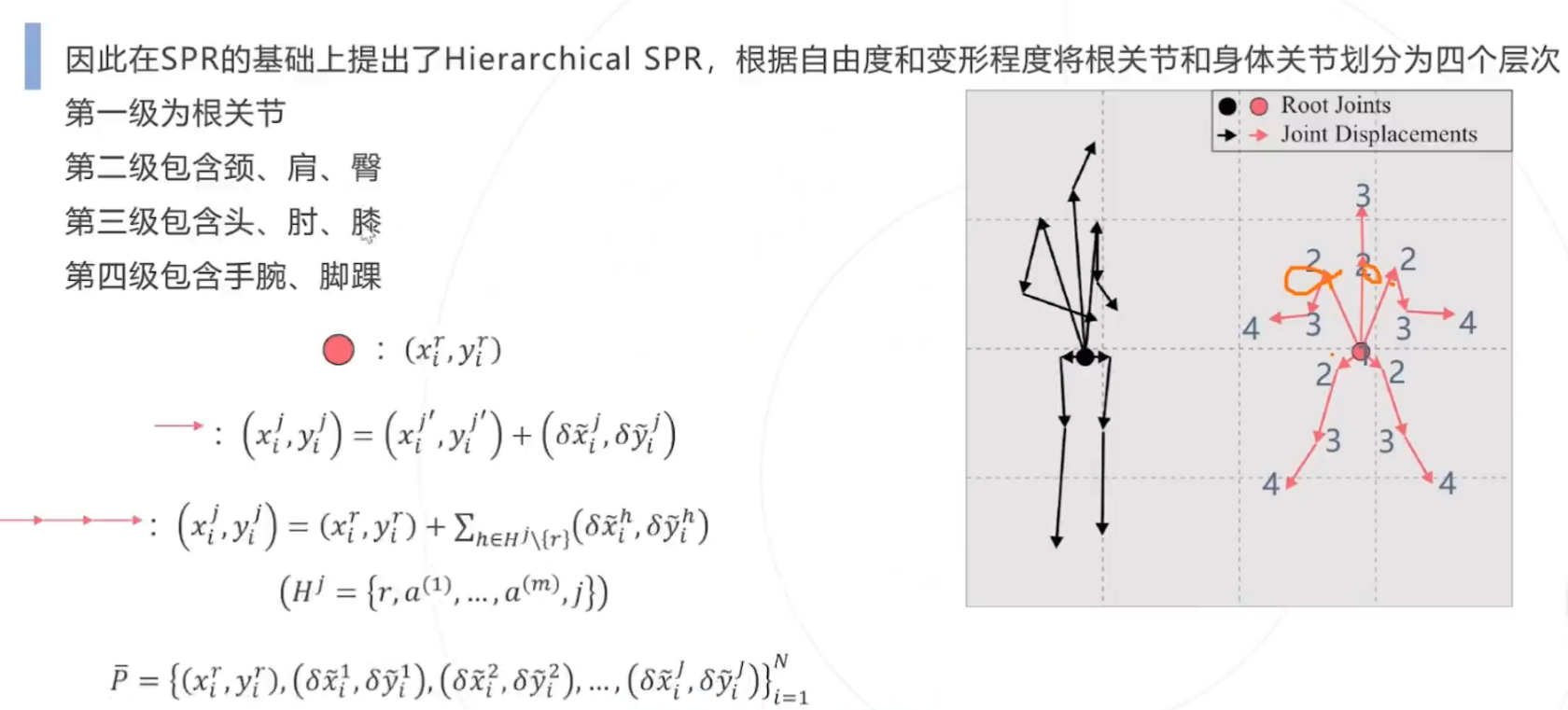

 Hierarchical SPR

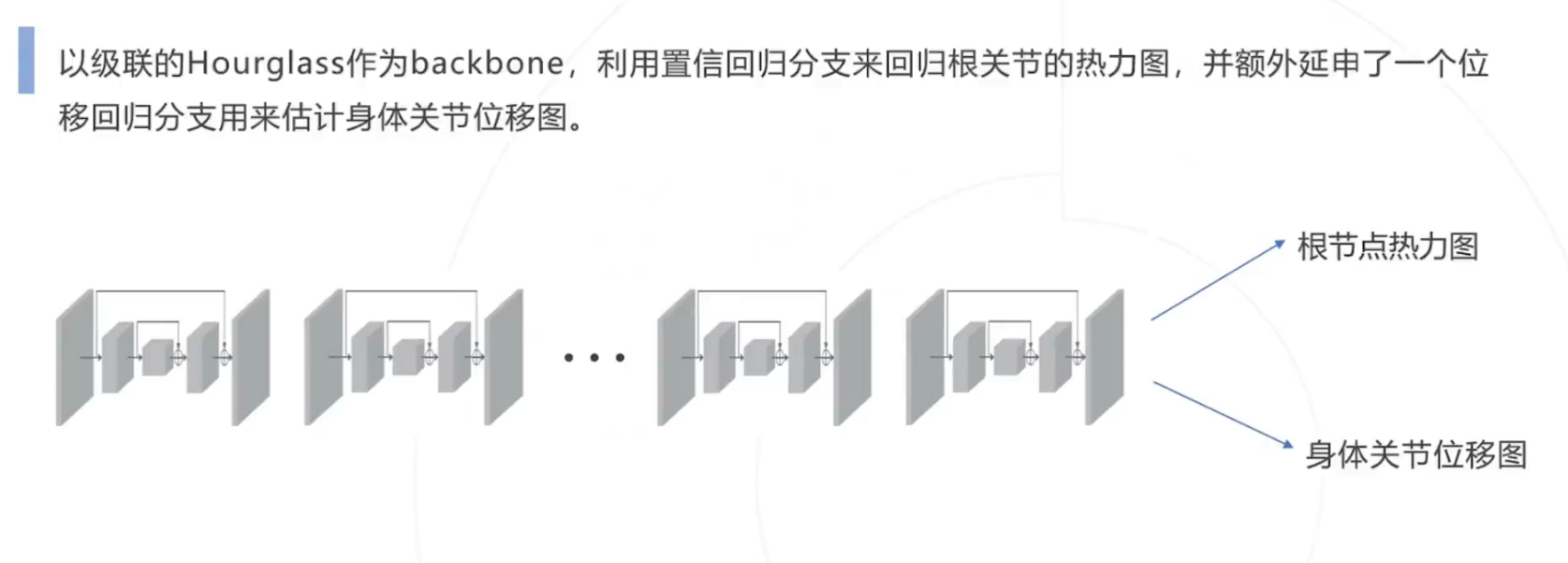

 网络设计

回归策略

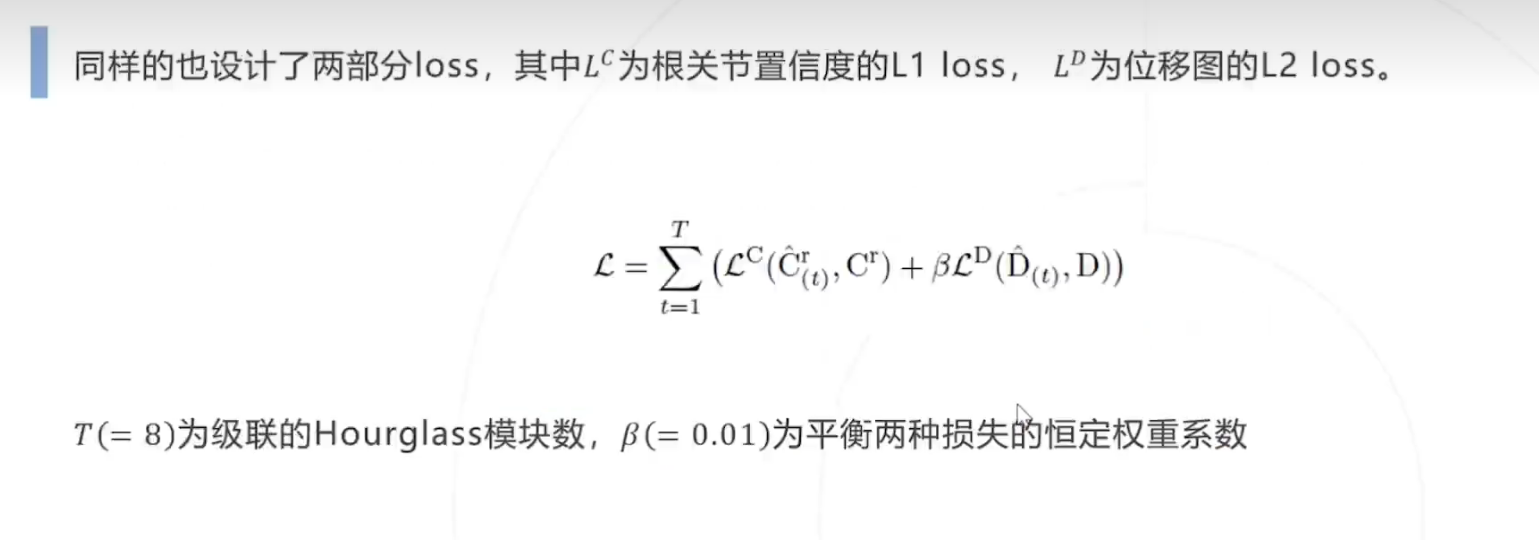

损失函数

---

4、基于 Transformer 的方法

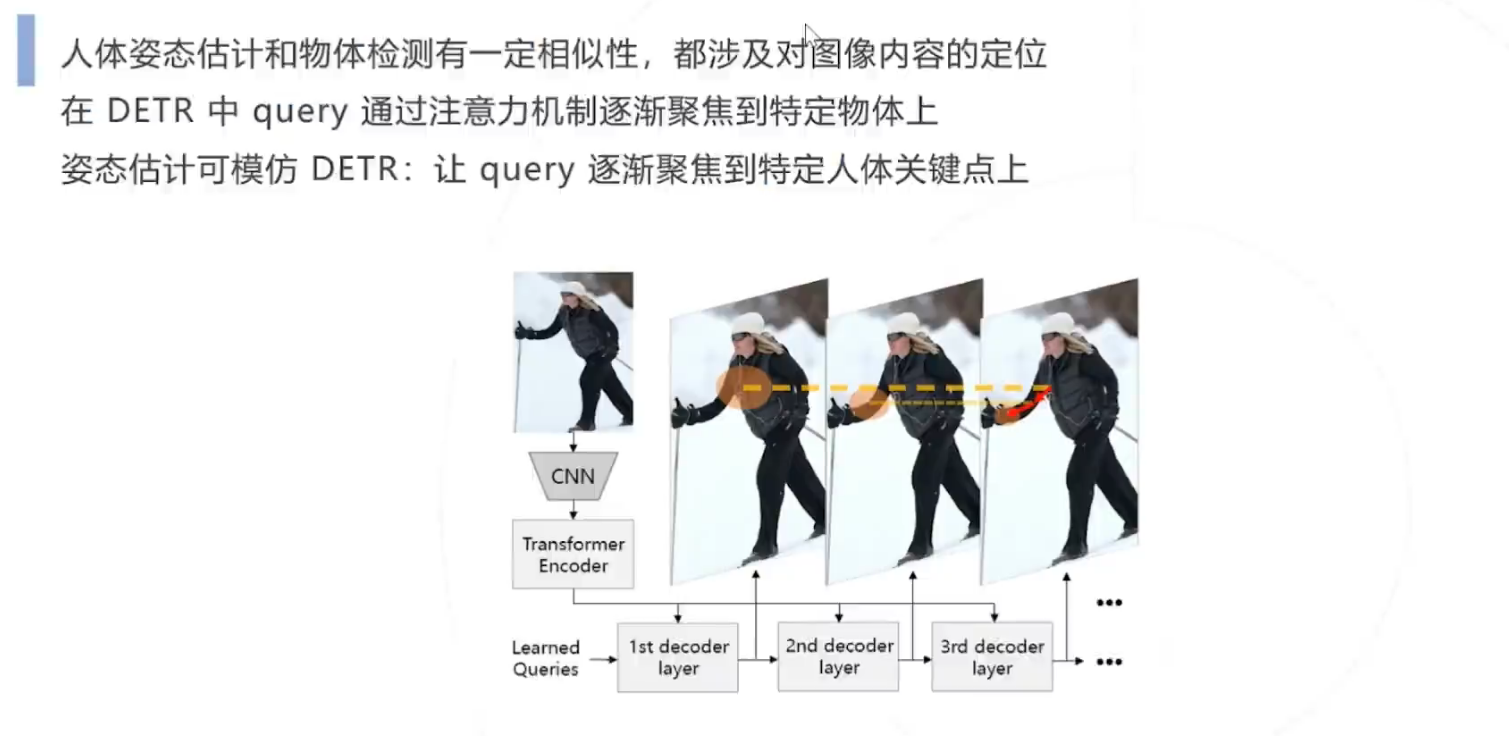

PRTR 2021

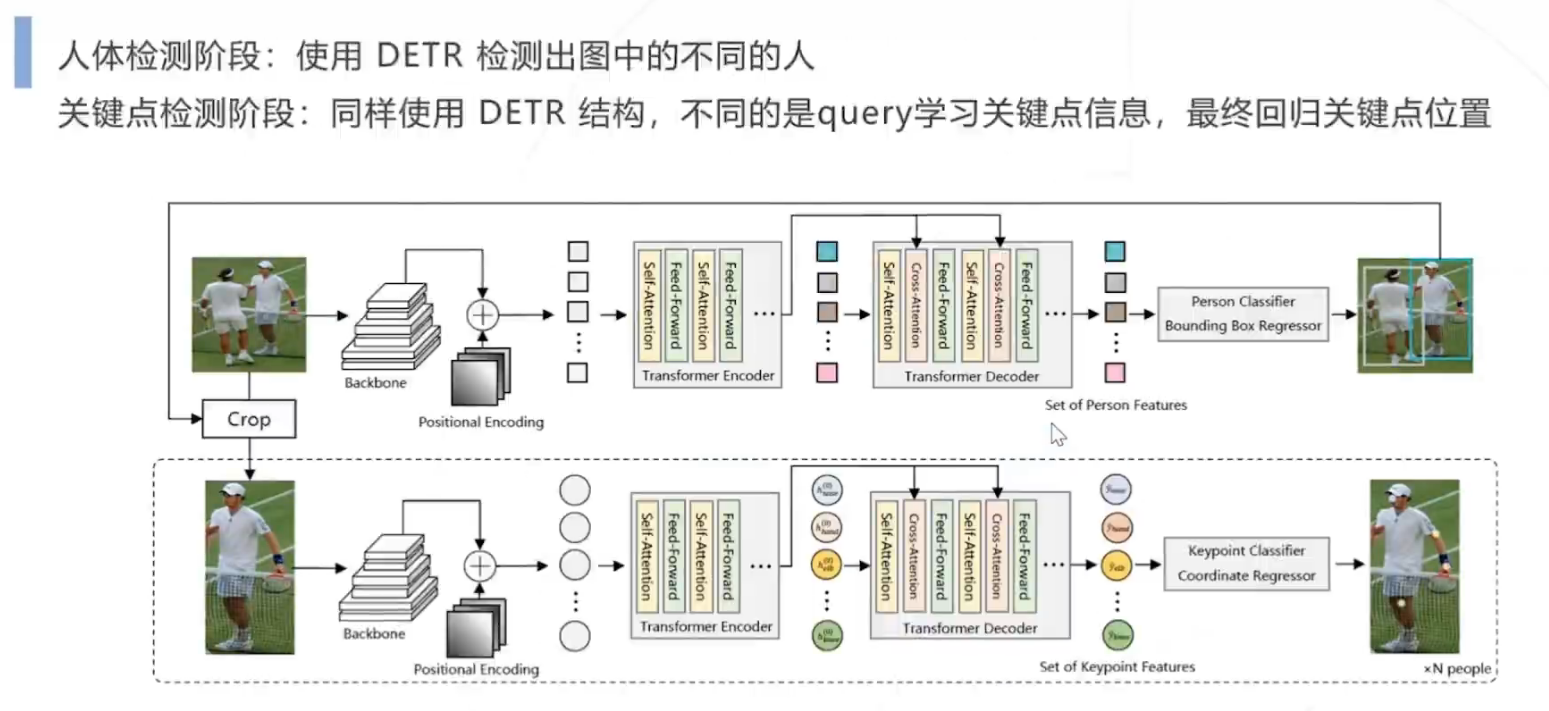

 PRTR 两阶段算法

PRTR 单节段算法

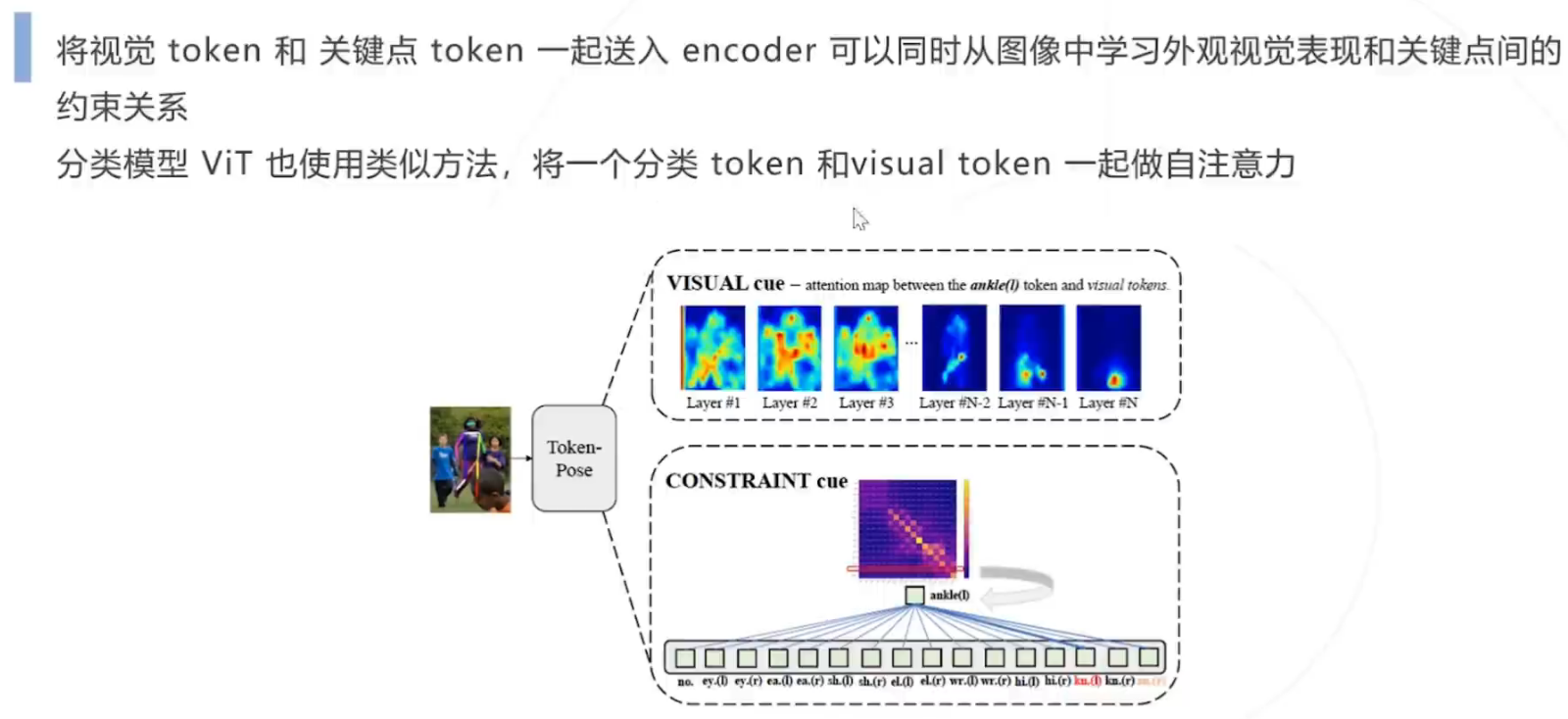

 TokenPose（2021）



---

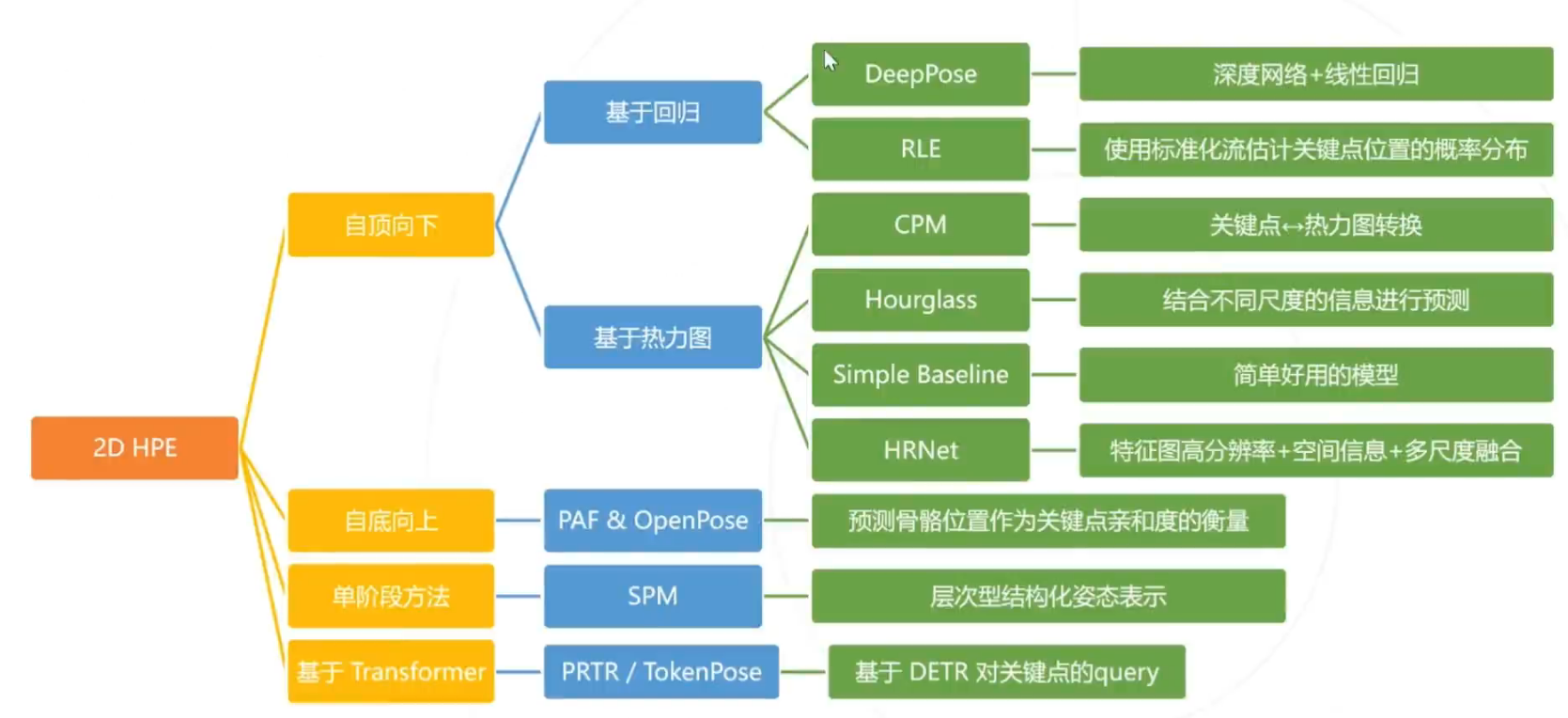

2D 姿态估计小结



---

四、3D 姿态估计

任务描述

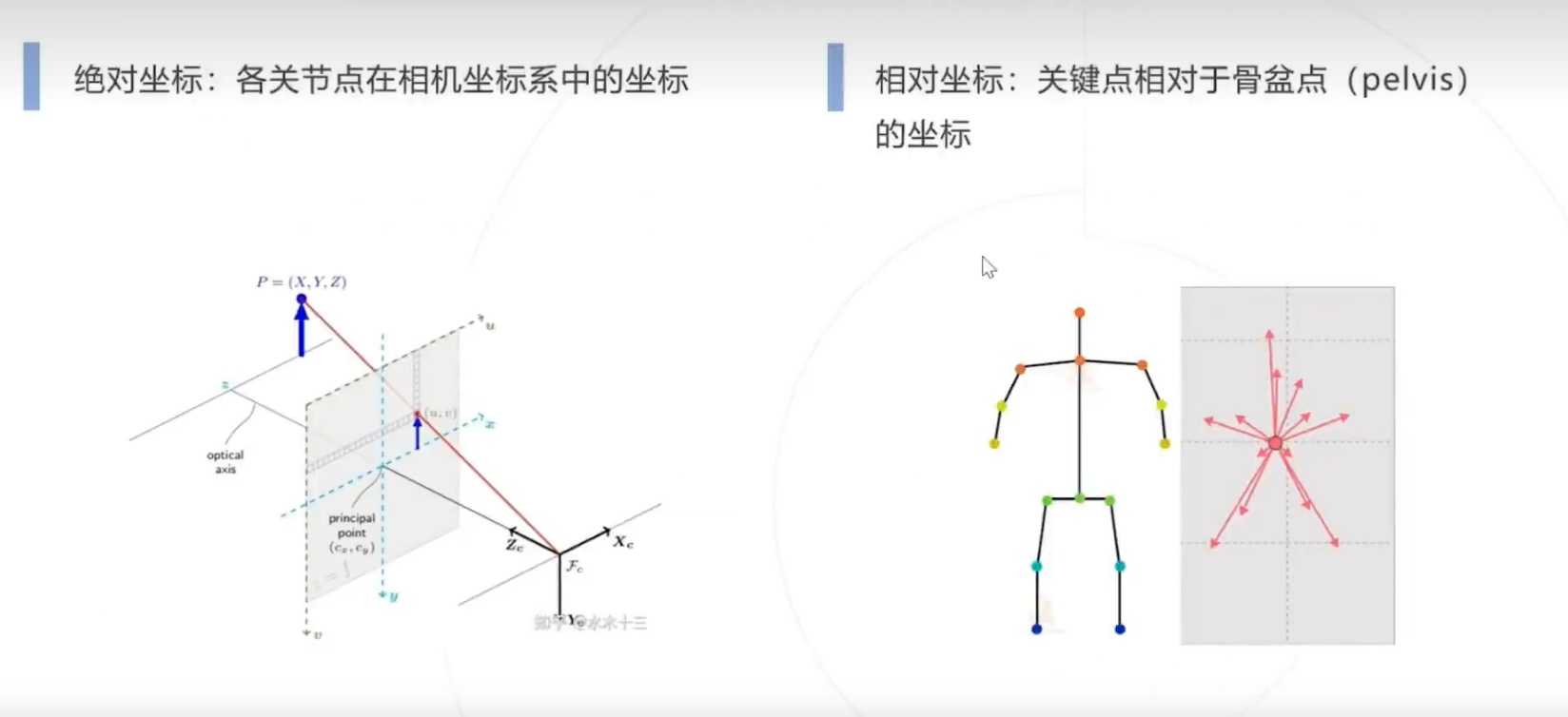

相对坐标 VS 绝对坐标



难点！！！！

3D 人体姿态估计要求从 2D 图像（或视频）恢复 3D 信息

问题：3D 信息从何而来？

 思路1：直接预测

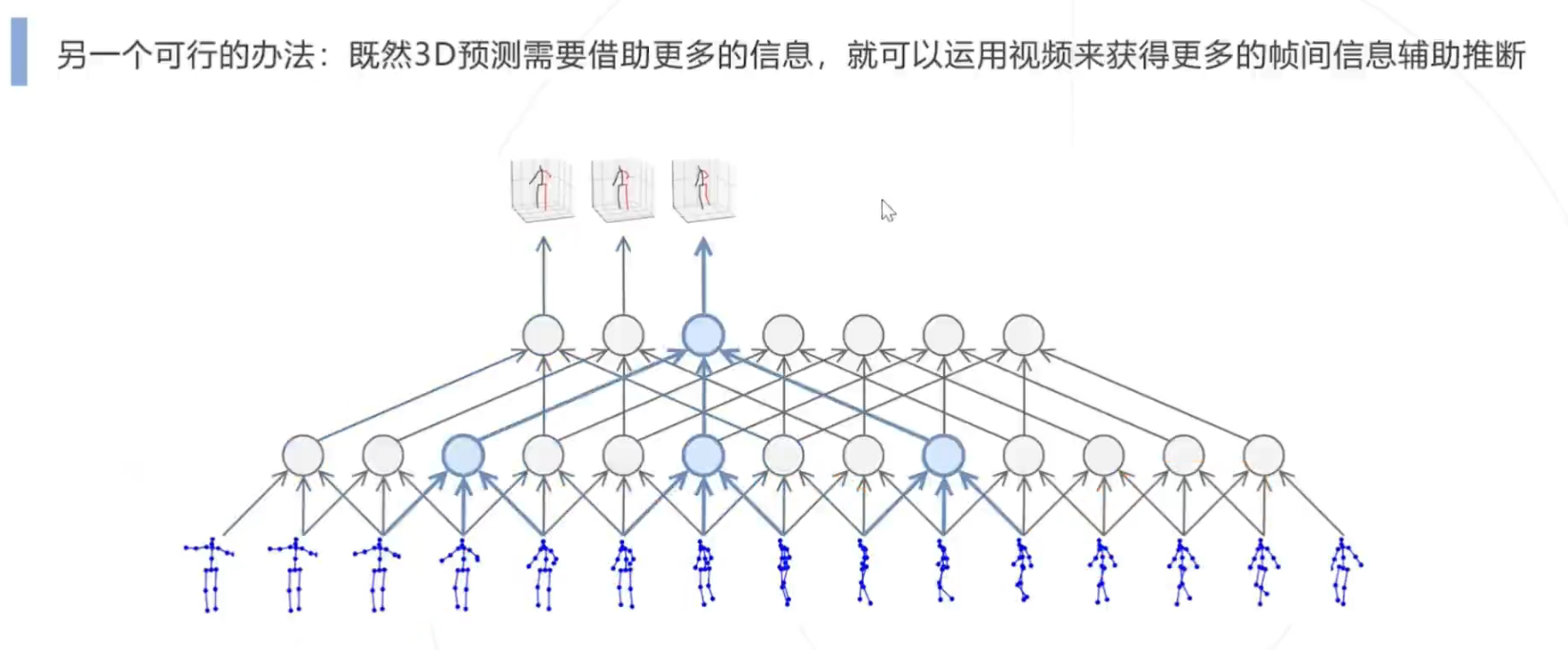

思路2：利用视频信息

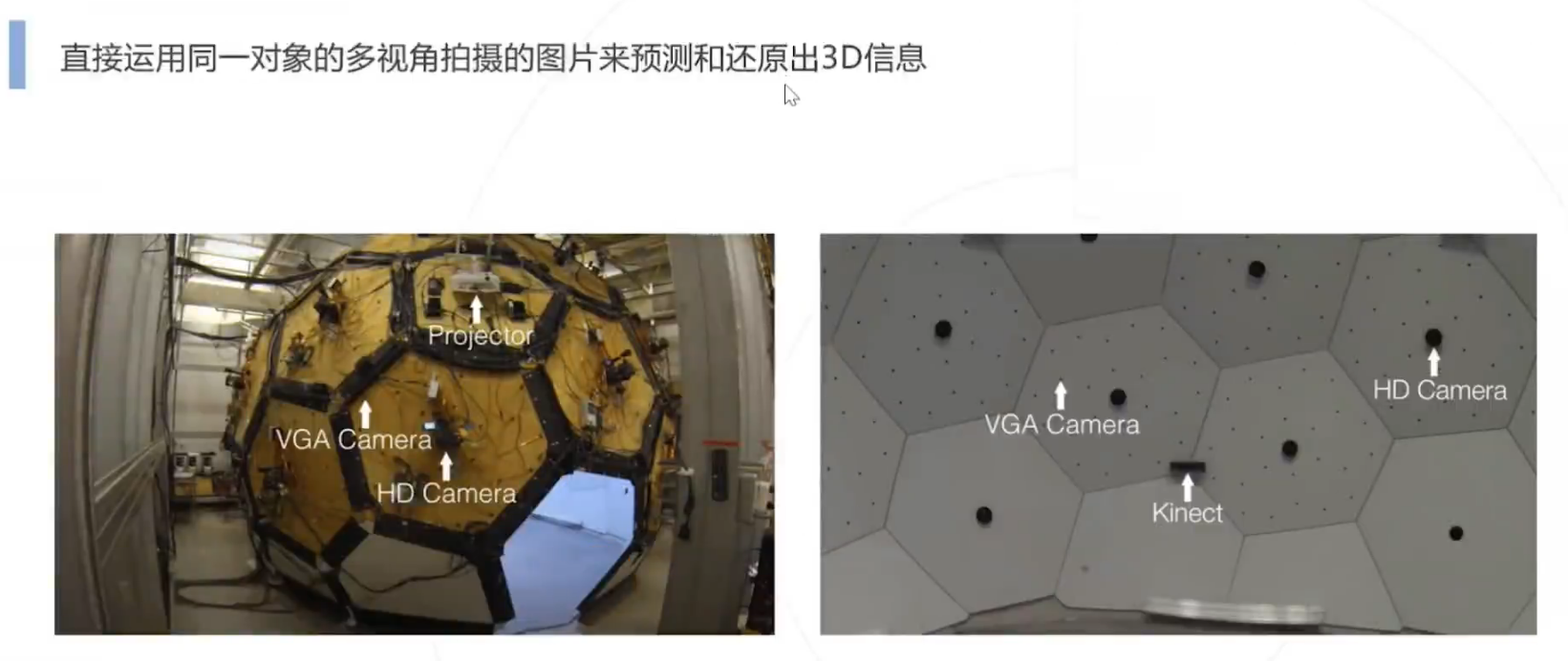

思路3：利用多视角图像



---

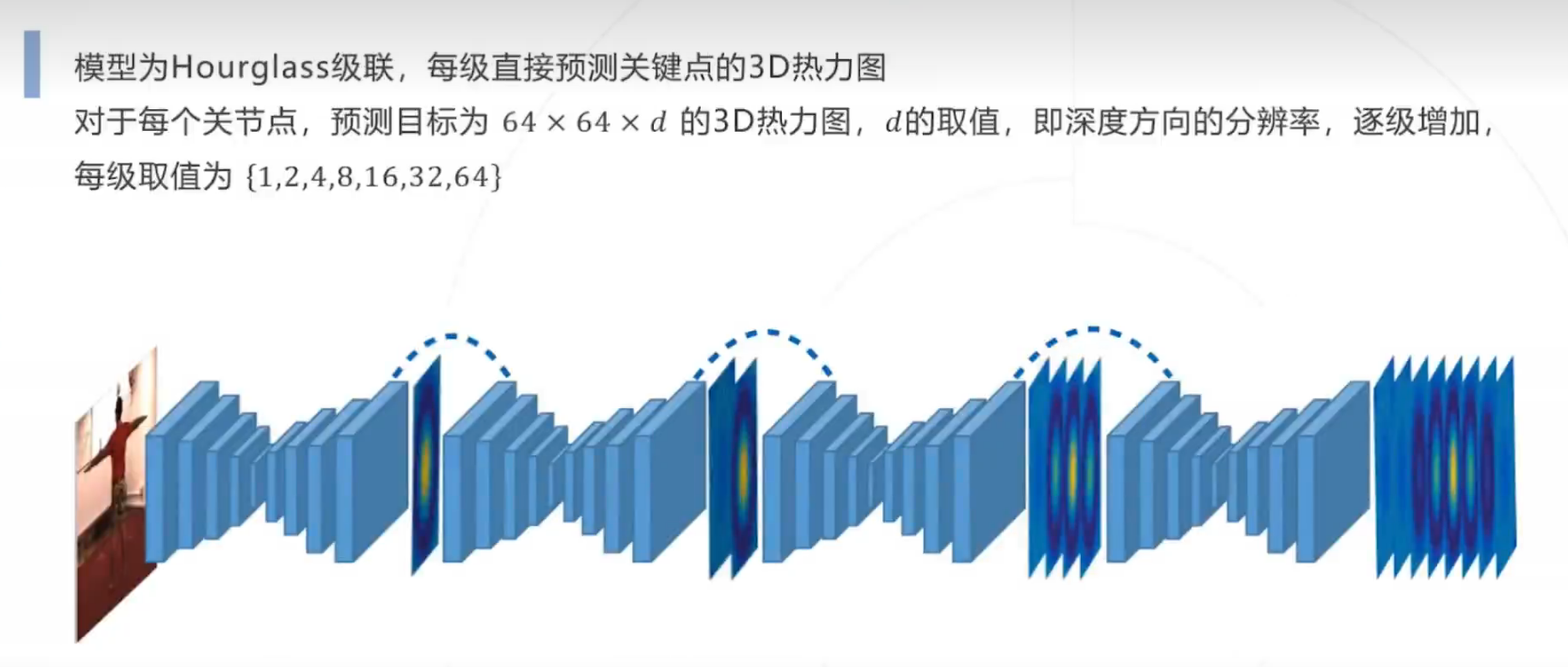

Coarse-to-Fine Volumetric Prediction 2017

Simple Baseline 3D (2017)

VideoPose3D（2018）

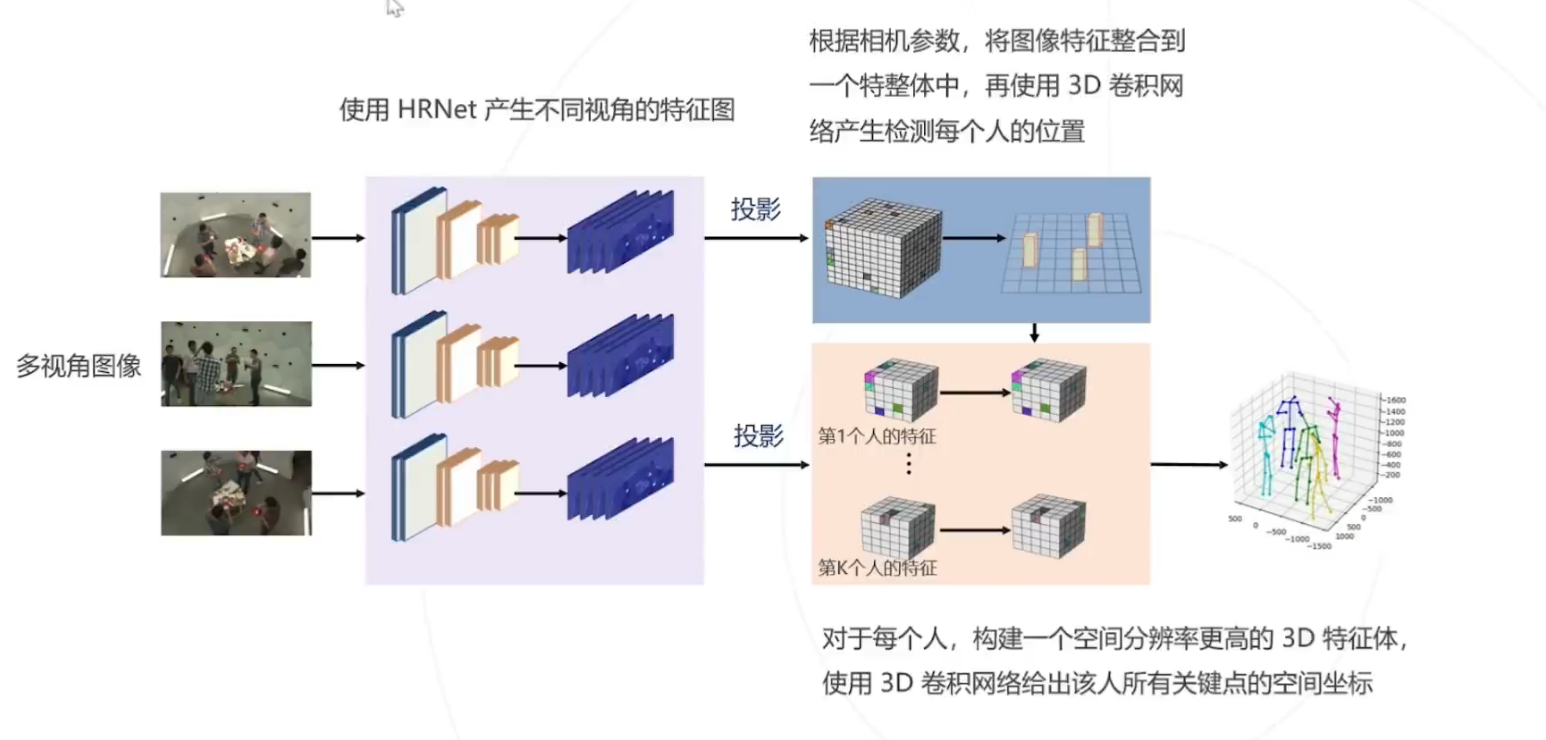

VoxelPose（2020）

---

五、人体姿态估计的评估方法

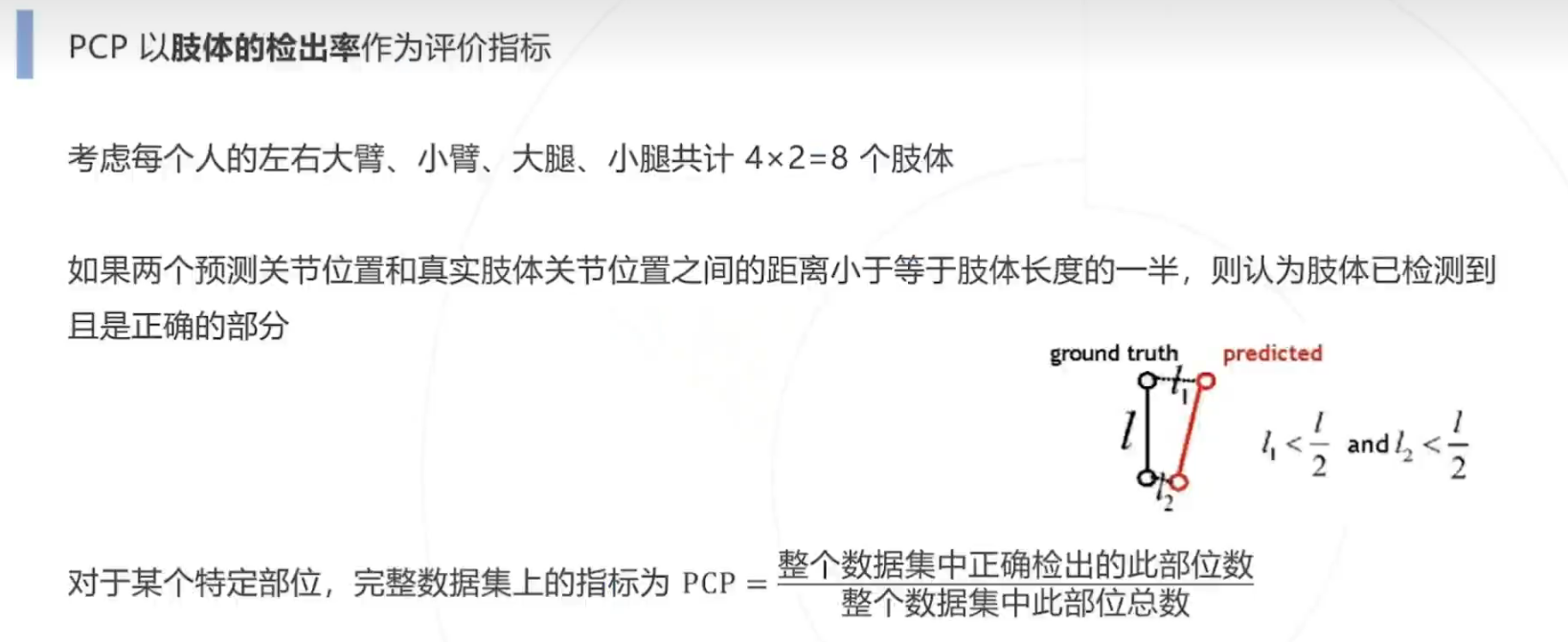

Percentage of Correct Parts（PCP）

Percentage of Detected Joints（PDJ）

 Percentage of Correct Key-points（PCK）

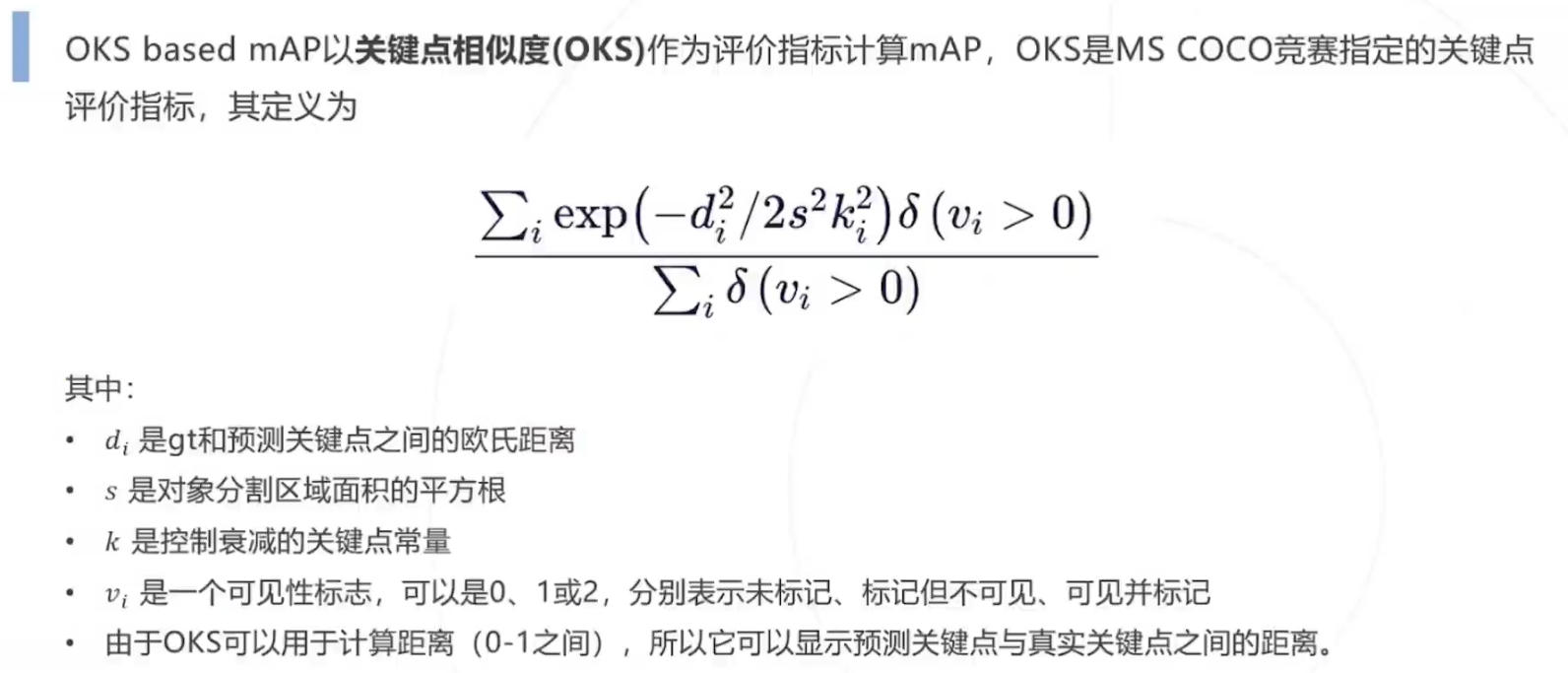

 Object Keypoint Similarity（OKS）based mAP
