Altium Designer 20 如何快速给不规则板框铺铜的方法，超级简单操作！

王大大 2023-06-09 11:05:59

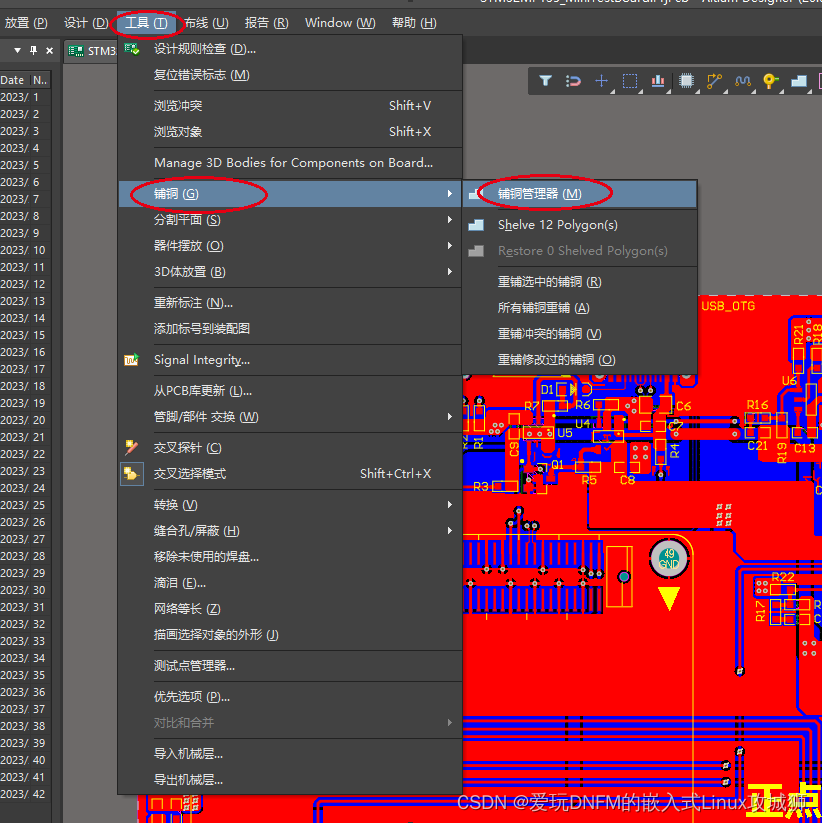

第一步：找到如下图所示的内容，依次点击，菜单栏 -> 工具 -> 铺铜 -> 铺铜管理器，快捷键：T -> G -> M

在这里插入图片描述

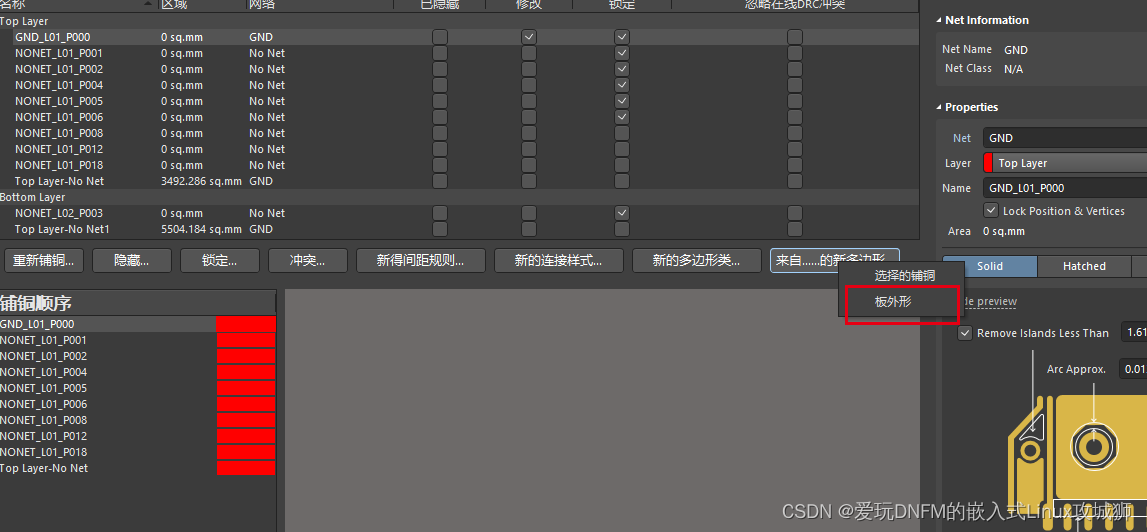

第二步：找到如下图所示的内容，依次点击，来自......的新多边形 -> 板外形

在这里插入图片描述

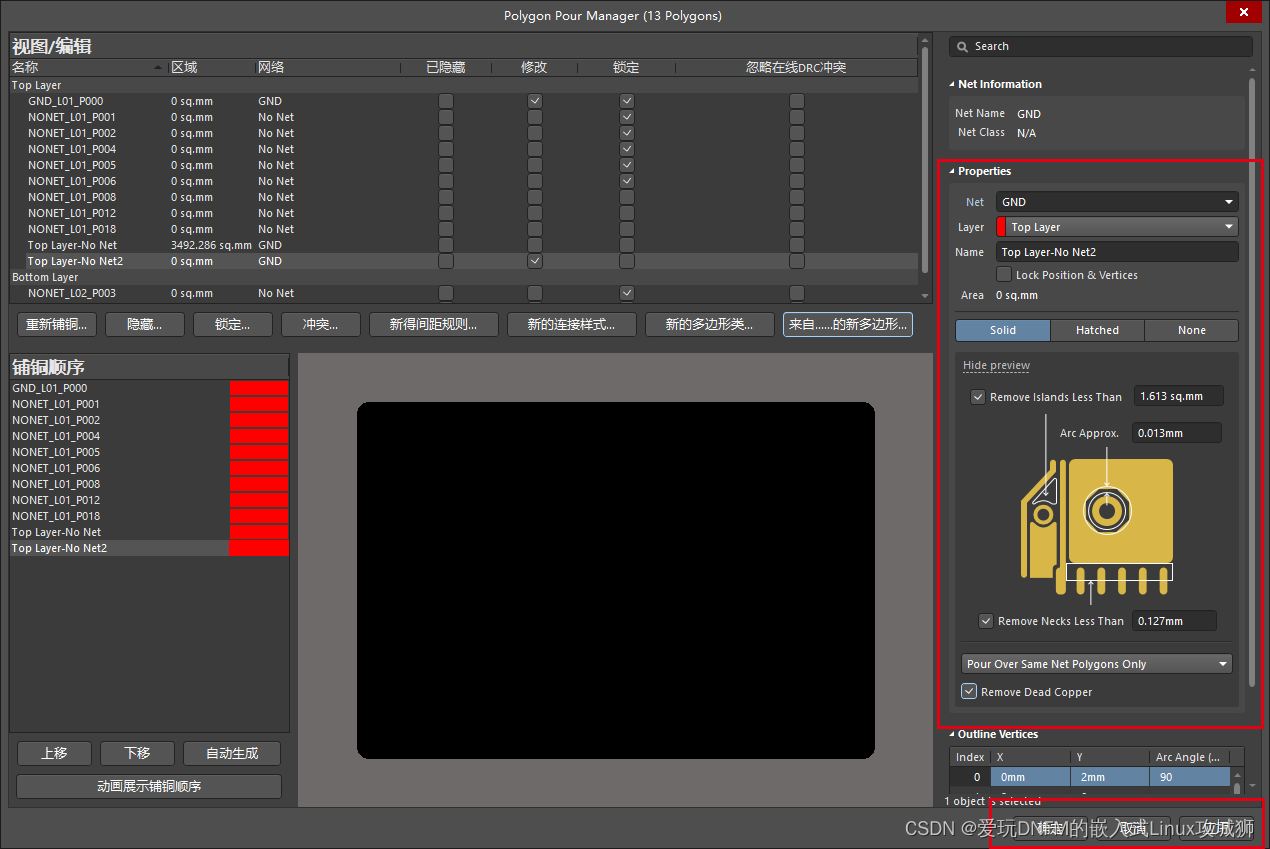

第三步：找到如下图所示的内容，配置好铺铜参数（Properties）：铺铜的网络（Net），铺铜所在层（Layer）！配置完铺铜参数再点击右下角的“应用”按钮

在这里插入图片描述

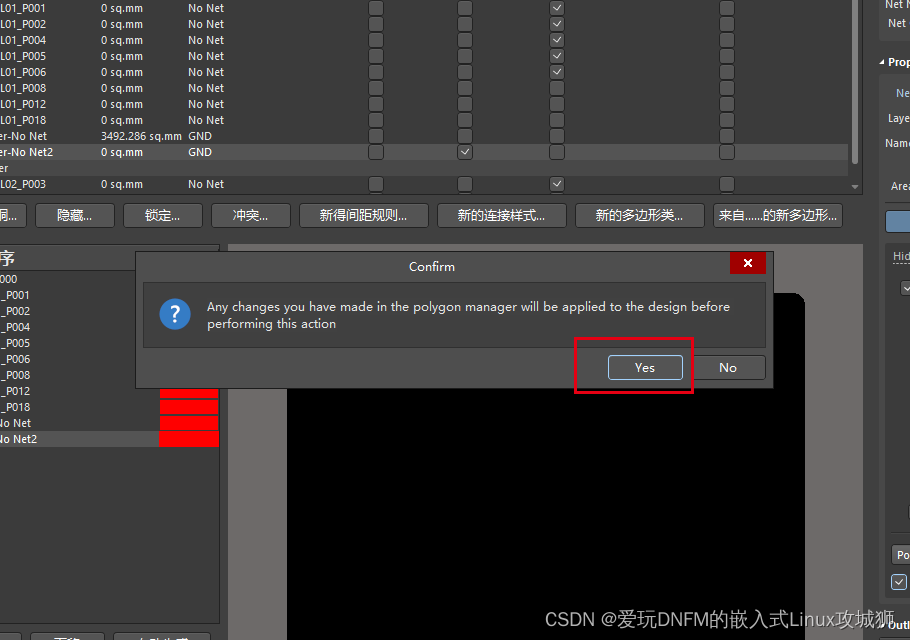

第四步：点完“应用”按钮后，看到弹框直接点击“Yes”

在这里插入图片描述

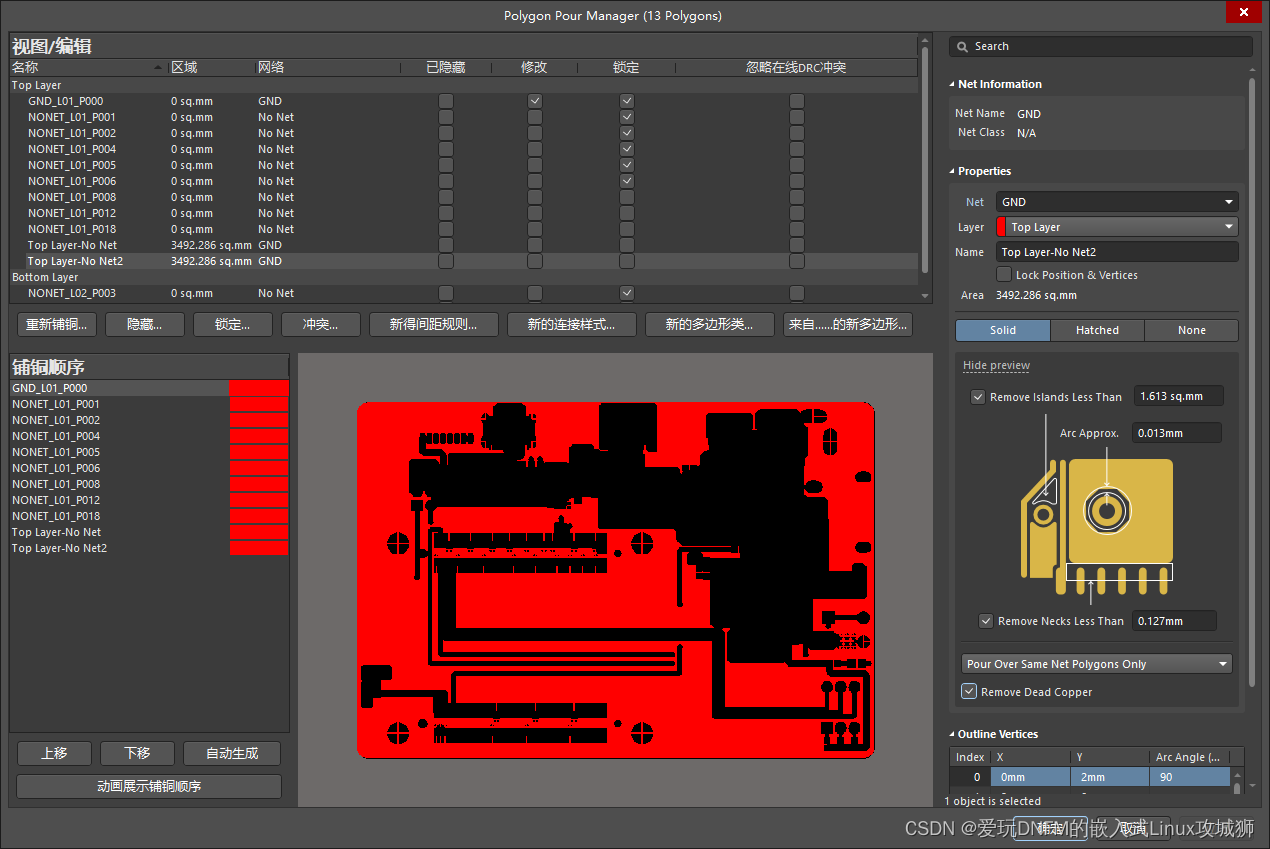

第五步：最后点击确认！收工！！！

在这里插入图片描述
