一、DBC报文分类

1.1 周期报文(cyclic)：

1.2 事件报文(Event):

二、事件报文下发规则

三、冲突和预防

 3.1 冲突类型

 3.2  冲突避免

---

一、DBC报文分类

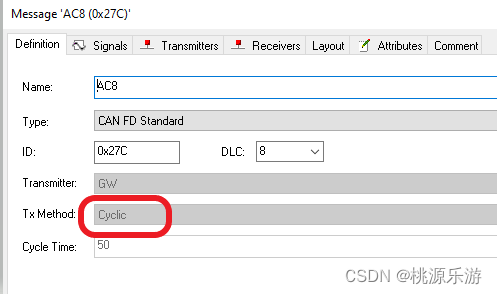

1.1 周期报文(cyclic)：

> 特点：  定周期发往总线, 未被SWC设置前按照默认值发送     ----> 上层SWC应用设置后，按照用户新设置的值发送





1.2 事件报文(Event):

> 特点：   被SWC设置后，发往总线, 未被设置总线没有数据     ----> 被SWC

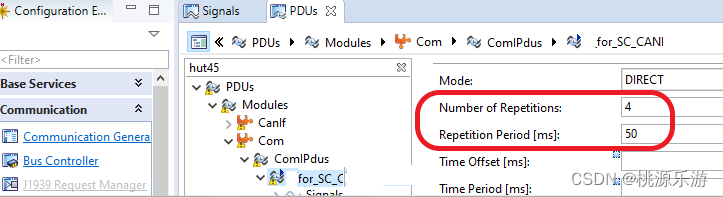

> 设置后，为避免总线数据丢失，一般会设置补发（如下图补发次数4，补发周期50ms）



二、事件报文下发规则

    ---》总次数和时间。事件报文如果被下发后，按照第一章所描述的示例事件报文，在第一次被发送后，将以50ms周期被补发4次。即总计发送5次，每次间隔50ms，总计用时200ms。

    ---》发送期间如果被外部打断，发送期间若被外部打断，则本次发送终止，启动下一次的发送和补发。
    比如事件报文总计发送5帧，在发送第2帧后被打断，继续发送新的5帧，所以总计发送7帧。

三、冲突和预防

 3.1 冲突类型

  以下情况发生时，将会发生事件报文冲突

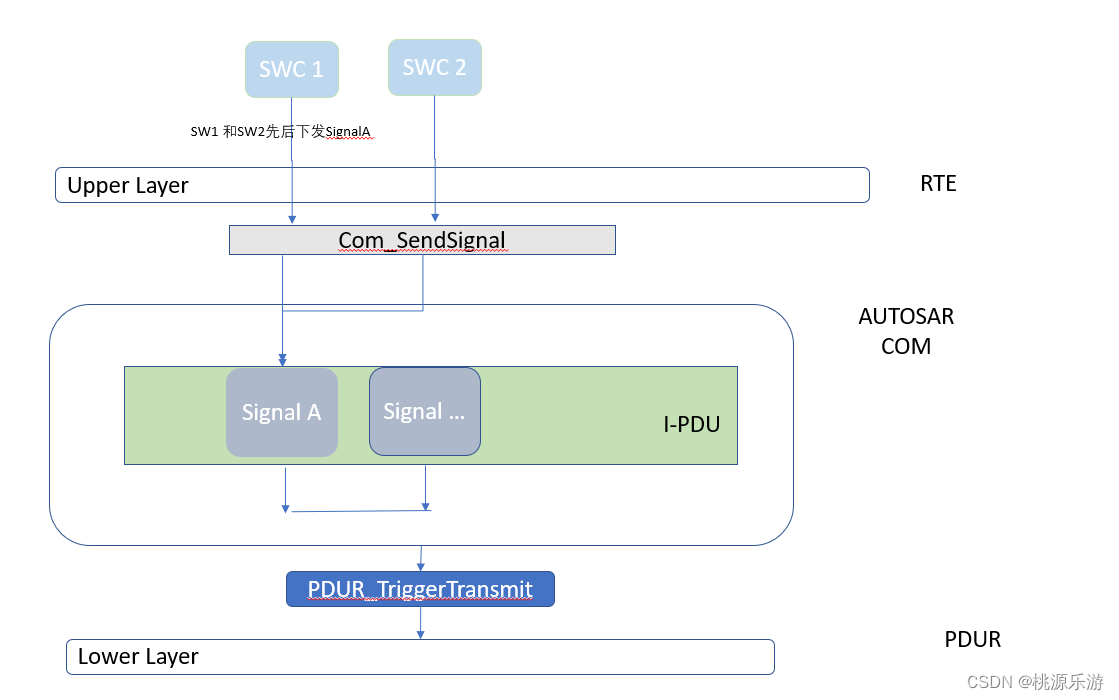

   --》DBC定义了事件报文，报文内同一个信号被多个SWC应用模块使用，
   导致信号的下发后，被另外一个SWC篡改，引起非预期结果。

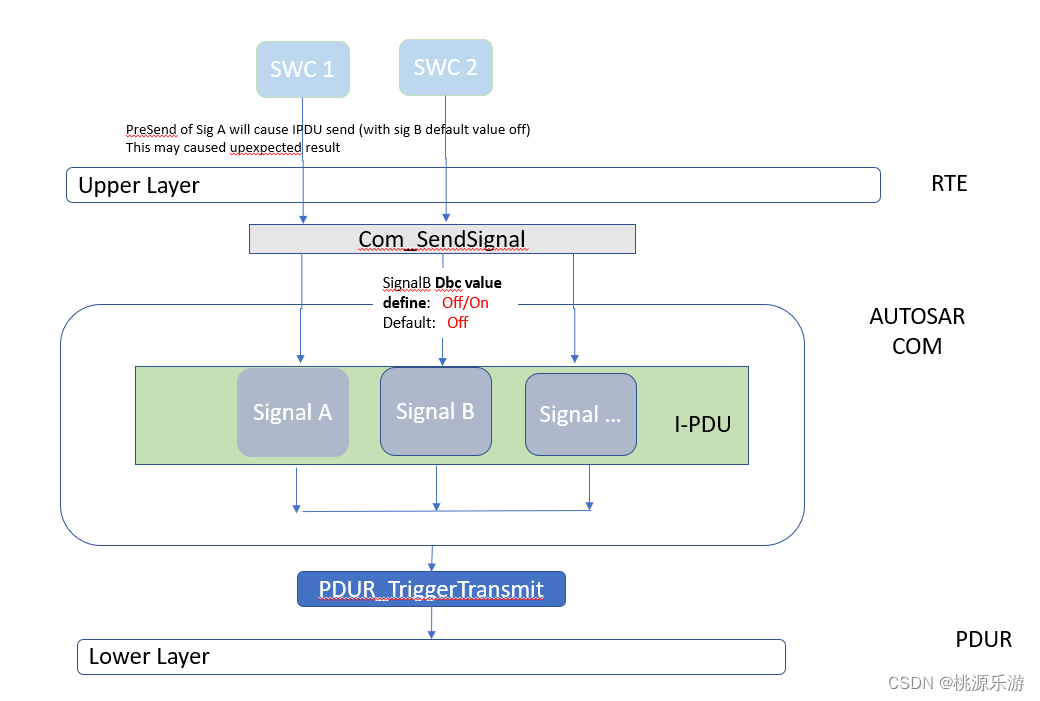

   --》SWC1和SWC2分别下发信号A和信号B，但是SWC1下发A早于SWC2下发B，
   SWC2上电后期待下发Signal B（Value = ON），
  但是SWC1的提前下发，导致Signal B（Default =OFF）的值提前带到CAN上，
  引发非预期结果。







 3.2  冲突避免

----》 事件报文在架构设计时候，报文内同一个信号要避免被多个SWC执行逻辑调用，避免引起混乱。

----》 事件报文DBC的定义要特别注意，尽量避免二义型定义，即非此即彼的0/1(off/on)定义；
可以添加预留值定义，off/on/**Reserve**  ，Reserve可以作为默认值。
这样即便多个SWC下发同帧不同信号时，因默认值被带到CAN上也不会生效，可以有效避免下发冲突。
