啥是佩奇我用Mathematica画给你看！

RunMews 2023-07-15 17:29:52

火遍全网的《啥是佩奇》8分钟完整版「啥是佩奇？」「我用 Mathematica 画给你看！」最近被一部微电影《啥是佩奇》给刷屏了。如果有人问你，「啥是佩奇」，该怎么办呢？如果你会Mathematica就好办了——「我用 Mathematica 画给你看！」

啥是佩奇——结构分析

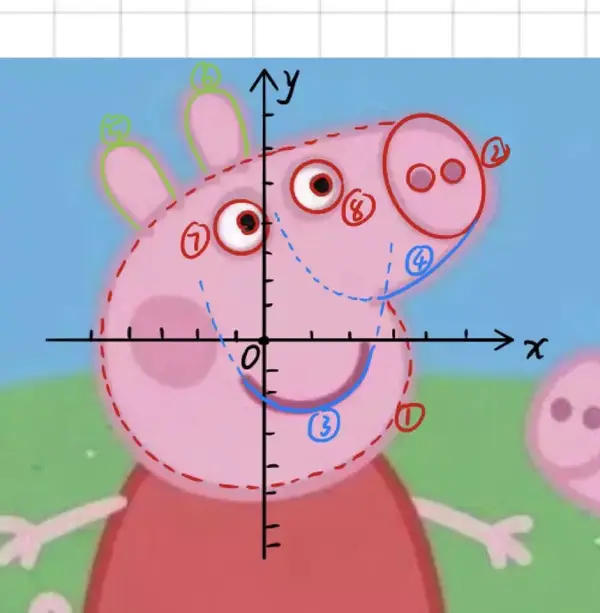

我们先来分析一下佩奇的脸部结构：

首先，我们把佩奇的脸拆分成简单的几何结构，然后再用参数方程来描述，最后就可以调用Mathematica中的ParametricPlot命令来绘图了。分析之后，可以发现佩奇的脸主要由圆形、椭圆、抛物线，以及少量不规则形态构成。上图之中，红色曲线表示圆形或椭圆形；蓝色曲线表示抛物线；而红色虚线表示由圆形变换所得的曲线；绿色曲线表示抛物线与圆组合而成的曲线。等等

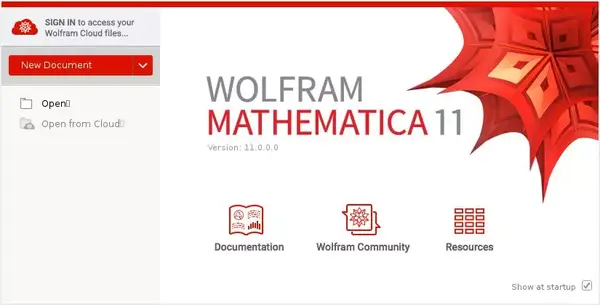

啥是 Mathematica？

Mathematica 是备受科研人员喜爱的编程工具，它神通广大，详细了解请点下面的链接：

「简洁」又堪比「百科全书」的编程语言，了解一下？

一杯水为何存在：“涌现”与复杂性

用元胞自动机玩音乐？还这么好听！

如何用 Mathematica 窥探质数分布中隐藏的分形规律

数据处理，大物实验的[终极神器]

咳咳下面是代码教程——（视频教程在文末）

参数方程绘制

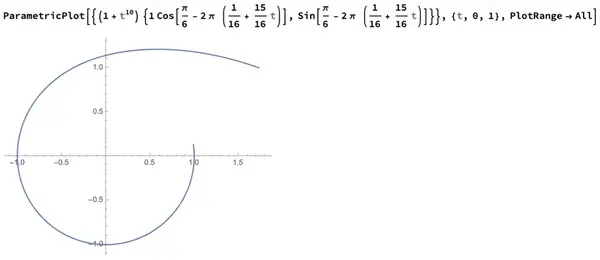

1.佩奇的脸：首先，我们来绘制整体的脸型，也就是曲线一。这种螺旋变大的曲线，可以当作是圆的一个变体，在不断顺时针旋转的过程中，半径也在不断增大，这样我们就有了第一个曲线（注意，在后面的文章中，变量t的取值范围都是0到1）：(1 + t^10){1Cos[\[Pi]/6 - 2\[Pi] (1/16 + 15/16t)], Sin[\[Pi]/6 - 2 \[Pi](1/16 + 15/16t)]}

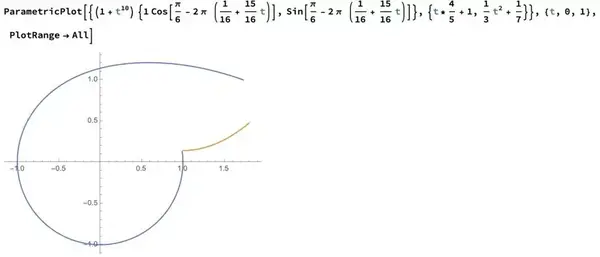

2.佩奇的下巴：然后，我们再画四号曲线，也就是下巴。这里为了简单，我们用抛物线来绘制。经过几次试错，我们得到了这个曲线：{t*4/5+ 1, 1/3t^2+ 1/7}

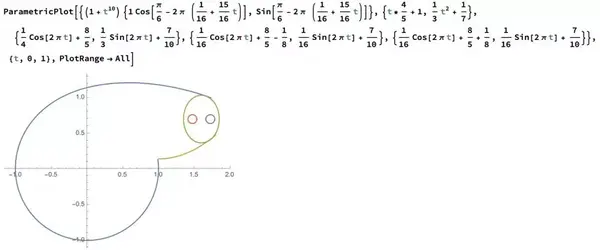

3.佩奇的鼻子：最后我们画上猪鼻子，这是一个椭圆加上两个小圆：{1/4 Cos[2 \[Pi] t] + 8/5, 1/3 Sin[2 \[Pi] t] + 7/10}, {1/16 Cos[2 \[Pi] t] + 8/5 - 1/8, 1/16 Sin[2 \[Pi] t] + 7/10}, {1/16 Cos[2 \[Pi] t] + 8/5 + 1/8, 1/16 Sin[2 \[Pi] t] + 7/10}

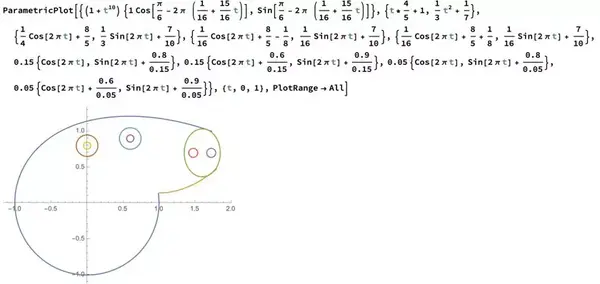

4.佩奇的眼睛：同样的道理，我们再绘制两个猪眼睛：

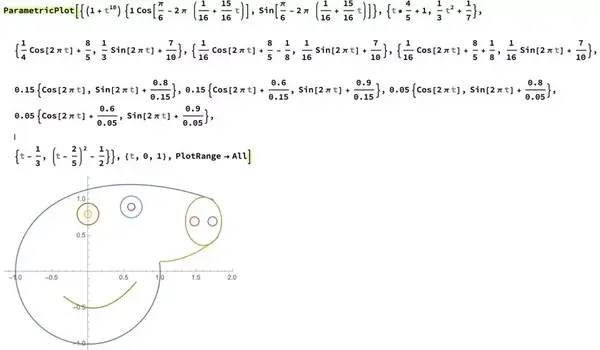

5.佩奇的嘴巴：然后我们来画嘴。为了简化，同样用抛物线来绘制佩奇的嘴巴：{t - 1/3, (t - 2/5)^2 - 1/2}

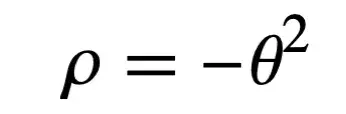

6.佩奇的耳朵：最后，我们来绘制佩奇的耳朵（突然发现佩奇的耳朵和一般的猪不一样啊……）。通过观察，我们可以发现，佩奇的耳朵可以看作是一个在极坐标系中的：

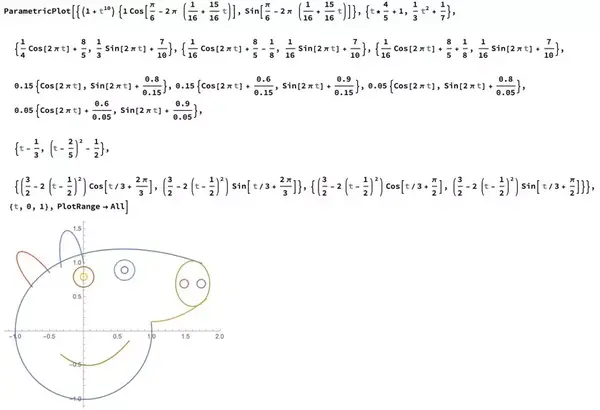

那么我们就可以将它转化到笛卡尔坐标系下，用参数方程来描述。这里再经过几次试错之后，就能得到耳朵的方程：{(3/2 - 2 (t - 1/2)^2) Cos[ t/3 + (2 \[Pi])/3], (3/2 - 2 (t - 1/2)^2) Sin[ t/3 + (2 \[Pi])/3]}, {(3/2 - 2 (t - 1/2)^2) Cos[ t/3 + \[Pi]/2], (3/2 - 2 (t - 1/2)^2) Sin[ t/3 + \[Pi]/2]}

至此，大功告成！

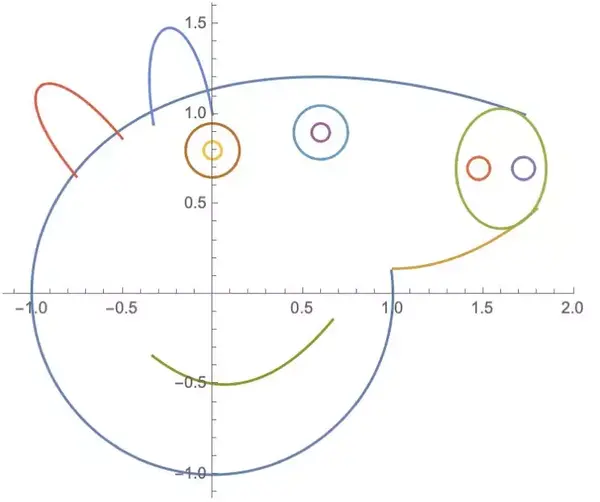

和原图相比，是不是很像呢？

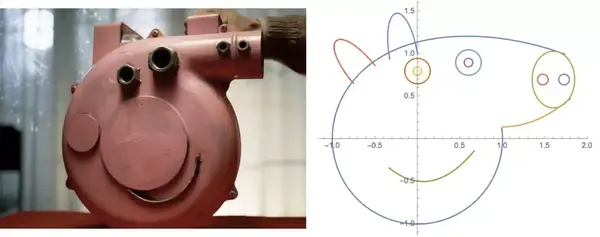

和老爷爷做的佩奇相比，谁更像呢？

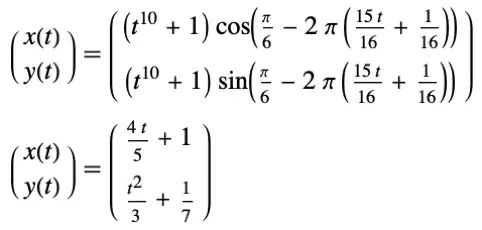

附录1：Mathematica源代码ParametricPlot[{(1 + t^10) {1 Cos[\[Pi]/6 - 2 \[Pi] (1/16 + 15/16 t)], Sin[\[Pi]/6 - 2 \[Pi] (1/16 + 15/16 t)]}, {t*4/5 + 1, 1/3 t^2 + 1/7}, {1/4 Cos[2 \[Pi] t] + 8/5, 1/3 Sin[2 \[Pi] t] + 7/10}, {1/16 Cos[2 \[Pi] t] + 8/5 - 1/8, 1/16 Sin[2 \[Pi] t] + 7/10}, {1/16 Cos[2 \[Pi] t] + 8/5 + 1/8, 1/16 Sin[2 \[Pi] t] + 7/10}, 0.15 {Cos[2 \[Pi] t], Sin[2 \[Pi] t] + 0.8/0.15}, 0.15 {Cos[2 \[Pi] t] + 0.6/0.15, Sin[2 \[Pi] t] + 0.9/0.15}, 0.05 {Cos[2 \[Pi] t], Sin[2 \[Pi] t] + 0.8/0.05}, 0.05 {Cos[2 \[Pi] t] + 0.6/0.05, Sin[2 \[Pi] t] + 0.9/0.05}, {t - 1/3, (t - 2/5)^2 - 1/2}, {(3/2 - 2 (t - 1/2)^2) Cos[ t/3 + (2 \[Pi])/3], (3/2 - 2 (t - 1/2)^2) Sin[ t/3 + (2 \[Pi])/3]}, {(3/2 - 2 (t - 1/2)^2) Cos[ t/3 + \[Pi]/2], (3/2 - 2 (t - 1/2)^2) Sin[ t/3 + \[Pi]/2]}}, {t, 0, 1}, PlotRange -> All]附录2：数学表达式轮廓：

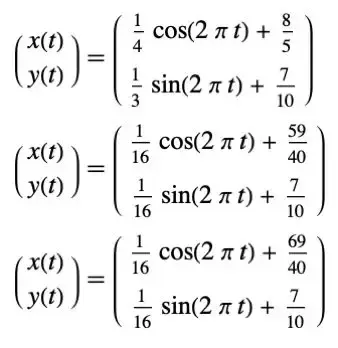

鼻子：

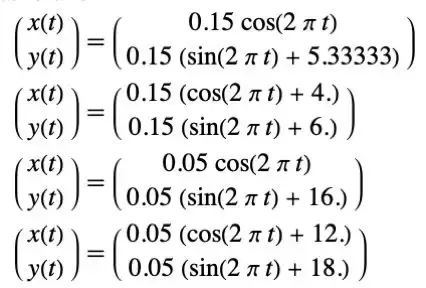

眼睛：

嘴巴：

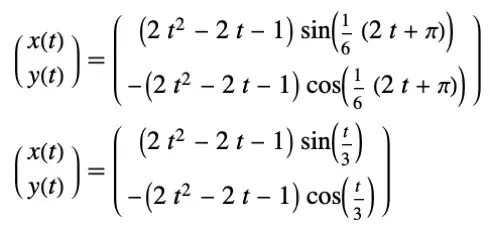

耳朵：

视频小教程：教你用 Mathematica 画小猪佩奇
