光伏防逆流装置的工作原理

光伏防逆流装置介绍

       光伏防逆流装置装置也叫逆功率保护装置。针对低压配电网侧的光伏并网发电系统，一般认为光伏发电功率不大于并网侧上级配电变压器容量的20%是合适的。目前，电网公司通常要求光伏并网系统为不可逆流发电系统，即光伏并网系统所发的电由本地负荷消耗，多余的电不允许通过低压配电变压器向上级电网逆向送电。此时光伏发电并网需要光伏防逆流装置装置（逆功率保护装置）来解决逆流（逆功率）的问题。

光伏防逆流装置的工作原理

       RCX-95S90N光伏防逆流装置通过检测并网衔接点的电压电流信号，来判断逆流情况是否发生。
       当光伏发电的功率大于负荷用电功率时，负荷消纳不完的电就会向电网输送，这就是逆流。此时，装置检测到逆流的情况发生，通过控制逆变器输出端的塑壳塑壳断路器，切除一路或者多路逆变器，减小光伏发电功率，使光伏发电功率小于负荷功率，防止逆流情况发生。
       当负荷功率增大，光伏发电功率小于负荷功率时，装置控制合上一路或多路逆变器，直到光伏发出的电可供负荷使用为止。做到无人值守、智能并网，使光伏发电的效益达到最大化。

光伏防逆流装置实际案例分享

       北京某小区计划在居民楼屋顶安装光伏发电系统，此光伏项目为自发自用余电不上网光伏项目。所以每套光伏发电系统需加装一台RCX-95S90N防逆流保护装置（逆功率保护测控装置），达到余电不上网的目的。

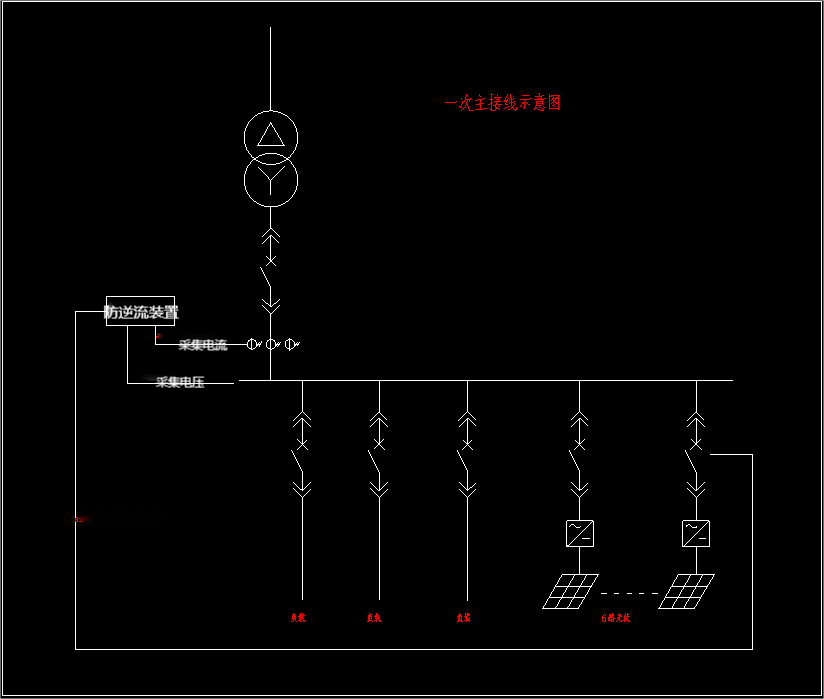

光伏防逆流装置安装位置

       装置采集并网衔接点的电流电压数据，建议安装于负荷上端并网衔接点开关柜中。控制逆变器输出端的塑壳断路器。

光伏防逆流装置为什么不能安装在光伏交流总柜中？

       光伏发出的电一定是向负荷端送电的，光伏发的电经过负荷，只有负荷消纳不完的部分向电网侧送才叫逆流”。如果装置装在光伏交流总柜，检测这里的电流电压数据，那么装置就会判定所有从光伏发出的电都是“逆流”。导致断路器反复分闸合闸，光伏供电系统不能正常工作。
