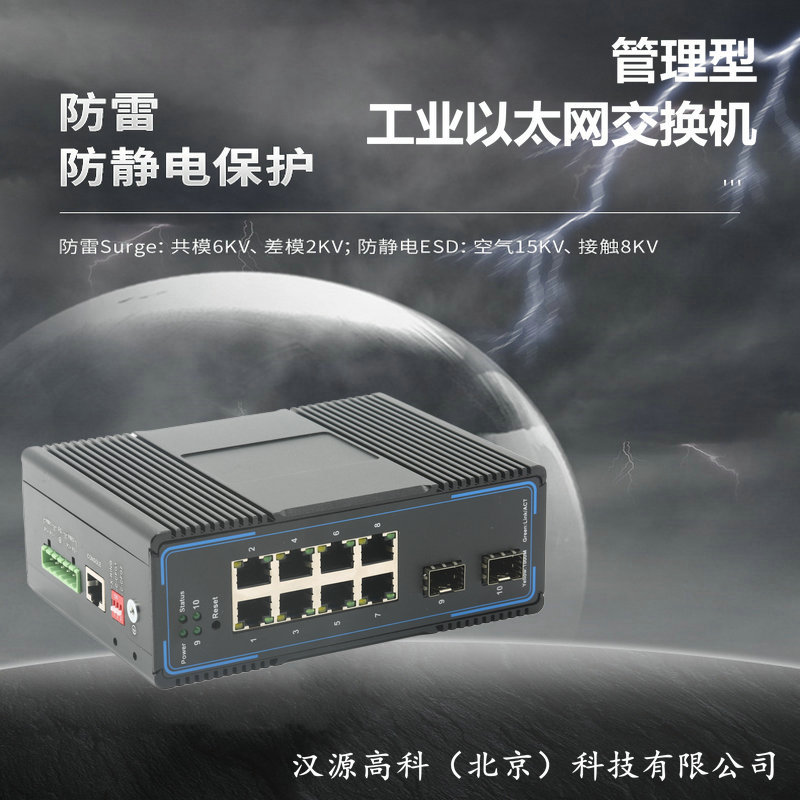

汉源高科2光8电工业级环网光纤收发器两光八电千兆ERPS协议光电转换器

HY5700-7528G-X系列工业以太网交换机配有2个1000Base-X SFP接口，8个10/100/1000Base-T(X)电口。采用工业级设计：-40℃～+85℃工作温度和冗余双电源输入，IP40防护等级，符合EMC工业四级要求，导轨式安装，支持ERPS冗余环网（自愈时间＜30ms）、RSTP、STP以及MSTP协议。满足了工业现场对于网络系统的可靠性和实用性要求。其可靠的硬件设计特别适用于需持续运行的工业通信应用。

导轨式网管型工业以太网交换机

提供强大的Web管理功能

2个千兆端口有效创建千兆自愈冗余环网

支持汉源高科环网协议X-Ring（自愈时间<30ms）和RSTP/STP/MSTP以太网冗余

支持SNMPv3、IEEE 802.1X、HTTPS以及SSH，增强了网络安全性

支持WEB、CLI、Telnet/serial console、Windows utility和SNMP多种管理方式

 产品特点

导轨式网管型工业以太网交换机：2x1000Base-X SFP接口+8x10/100/1000MBase-T(X)电口

工业以太网系列，为严酷苛刻的工业环境而设计

支持命令行界面（CLI），方便快速配置主要管理功能

DHCP Option 82用于以不同策略分配IP地址

支持汉源高科环网协议“X-Ring”（自愈时间＜30ms）、STP、RSTP以及MSTP以太网冗余

IGMP Snooping和GMRP过滤多播流量

支持基于端口的VLAN，IEEE 802.1Q VLAN和GVRP协议，简易网络规划

支持端口镜像

支持Ethernet/IP和Modbus/TCP协议用于设备管理和控制

支持多播、广播风暴控制

带宽管理：支持端口聚合、端口限速、广播风暴抑制

支持QoS和ToS/DiffServ，用于流量控制和管理

支持链路聚合，优化带宽利用率

支持SNMPv3、IEEE 802.1X、HTTPS和SSH，加强网络安全性

支持SNMPv1/v2c/v3不同安全级别的网络管理

支持TACACS+

采用RMON有效提升网络监测和预测能力

支持带宽管理，确保网络稳定性

支持基于MAC地址的端口锁定，防止非法入侵

Reset：支持重启和恢复默认配置

技术参数

接口

SFP端口：100Base-FX/1000Base-X SFP光口

RJ45端口：10/100/1000Base-T(X)自动协商

Console口：RS-232（RJ45接头）

网络标准

IEEE 802.3，IEEE 802.3u，IEEE 802.3z，IEEE 802.3ab，IEEE 802.3x流量控制

IEEE 802.1D-2004 STP，IEEE 802.1w Rapid STP

IEEE 802.1Q VLAN Tagging，IEEE 802.1p CoS，IEEE 802.1X认证

IEEE 802.3ad链路聚合

网络协议

X-Ring，IGMPv1/v2，GVRP，SNMPv1/v2c/v3，DHCP Client

TFTP，SMTP，RMON，HTTP，HTTPS，Telnet，Syslog

SSH，SNMP Inform，LLDP，SNTP Server/Client，PVLAN

流量控制：IEEE 802.3x流量控制，背压式流量控制

交换属性

优先级队列：4

VLAN数：256

VLAN ID：1～4094

组播组数：256

MAC表：8K

包缓冲区：4Mbit

包转发率：26.78Mpps

交换延迟：＜5μs

电源

输入电压：24VDC（12～48VDC），冗余双电源输入

输入电流：＜0.5A@24VDC

过载保护：支持

反接保护：支持

冗余保护：支持

接入端子：6芯5.08mm间距插入式端子

机械特性

外壳：金属材质，无风扇，IP40防护等级

尺寸：155x115x55mm

重量：650g

安装方式：导轨安装

工作环境

工作温度：-40℃～+85℃

储存温度：-40℃～+85℃

相对湿度：5～95%（无凝露）
