提问请教：单片机检测接近开关，请问再增加检测接近开关有没有脱落呢，硬件如何设计

[FN2023]

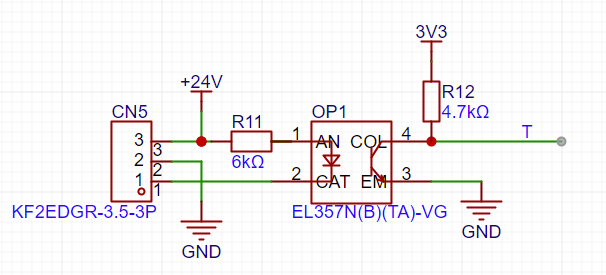

1、左侧3P用于检测 接近开关

2、右侧T反馈给单片机



现在想增加一个功能，左侧插件脱落希望能检测到，不知道怎么做，请教下各位老友

[Ejack79]

因为不知道你的应用场合，只能胡乱建议：
① 成本最低的方式，定期人工自检，也就是拿东西挡一下看有没有反馈；
② 如果是担心插件脱落，并且完全无需人工干涉，电路上可以检测3脚输入电流，经过光耦给到单片机侧。如果模块静态电流太小就需要加放大，可能会复杂、成本不低。

[智者知已应修善业]

很简单添加磁铁和干簧管组成防止脱落电路

[weixin_50393174]

@weixin_50393174 或者线材上把2pin和4pin链接一起也行，还能简单点，这样4pin用一个电阻3.3V的上拉，就可以直接给到单片机，mos管都省下了

[weixin_50393174]

可以增加一个在位检测的电路，但是得增加一个在位检测的引脚，座子换成4pin的，4pin在不接接近开关的时候是低电平，接接近开关时是24V（这个就是线材上把3pin和4pin连接到一起就行了），用一个mos管反向一下改成3.3V的在位信号给到单片机就可以了，需要增加一个mos管和改成4pin的座子。
