矿山冶金工厂用 输送带保护装置 JOSEF约瑟GUB-K-II两级跑偏开关 跑偏传感器

[josefyuese]

品牌：JOSEF约瑟

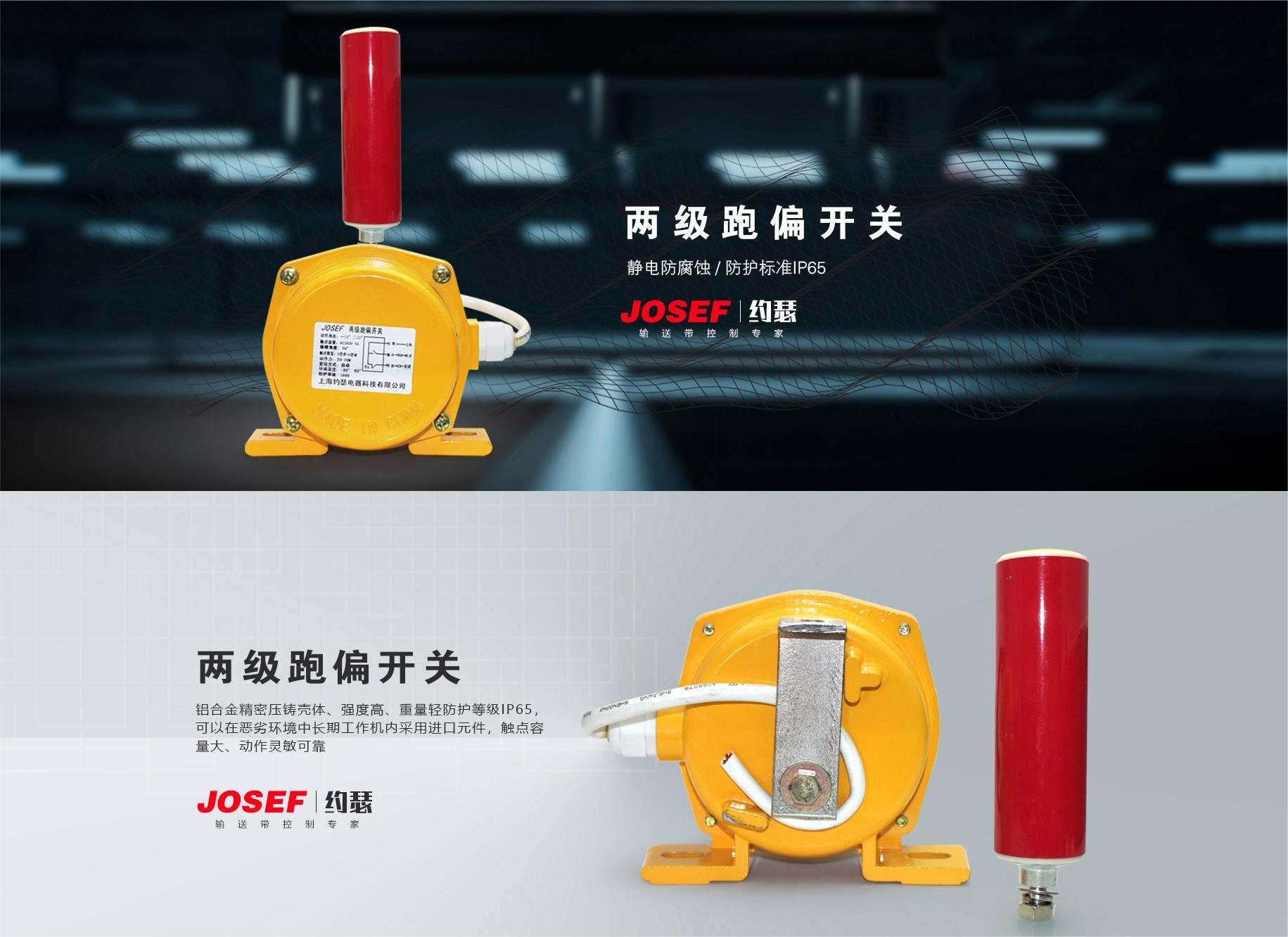

跑偏开关，又称防偏开关、两级跑偏开关，是一种安装在皮带/胶带/带式输送上的一种保护装置。主要用于检测带式输送机运行中的跑偏现象。

可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。由于安装方便、开关性能可靠，广泛应用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。比如常规皮带输送机，地下、索道支撑皮带输送机，轮船装卸系统，堆垛/取料输送机，倾斜和梭式输送机等设备。两级跑偏开关有普通型的、接线腔型、地址编码型、指示灯型、防爆型等。

按皮带实际跑偏量输出报警或停机信号可有效的防止由皮带跑偏而产生的事故。

技术参数：

动作角度：I:12°，II:10°，III:25°

I:30°，II:45°，III:35°

触点数量：常开：2；常闭2

触点容量：AC380V,5A

防护等级：IP65

复位方式：自动

工作原理：

当发生轻微跑偏事故时，两级跑偏开关的第，一组触点动作，发出事故预告信号。

当发生严重跑偏事故时，两级跑偏开关的第二组触点动作，可使输送机自动停机。

一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。

二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机

当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。

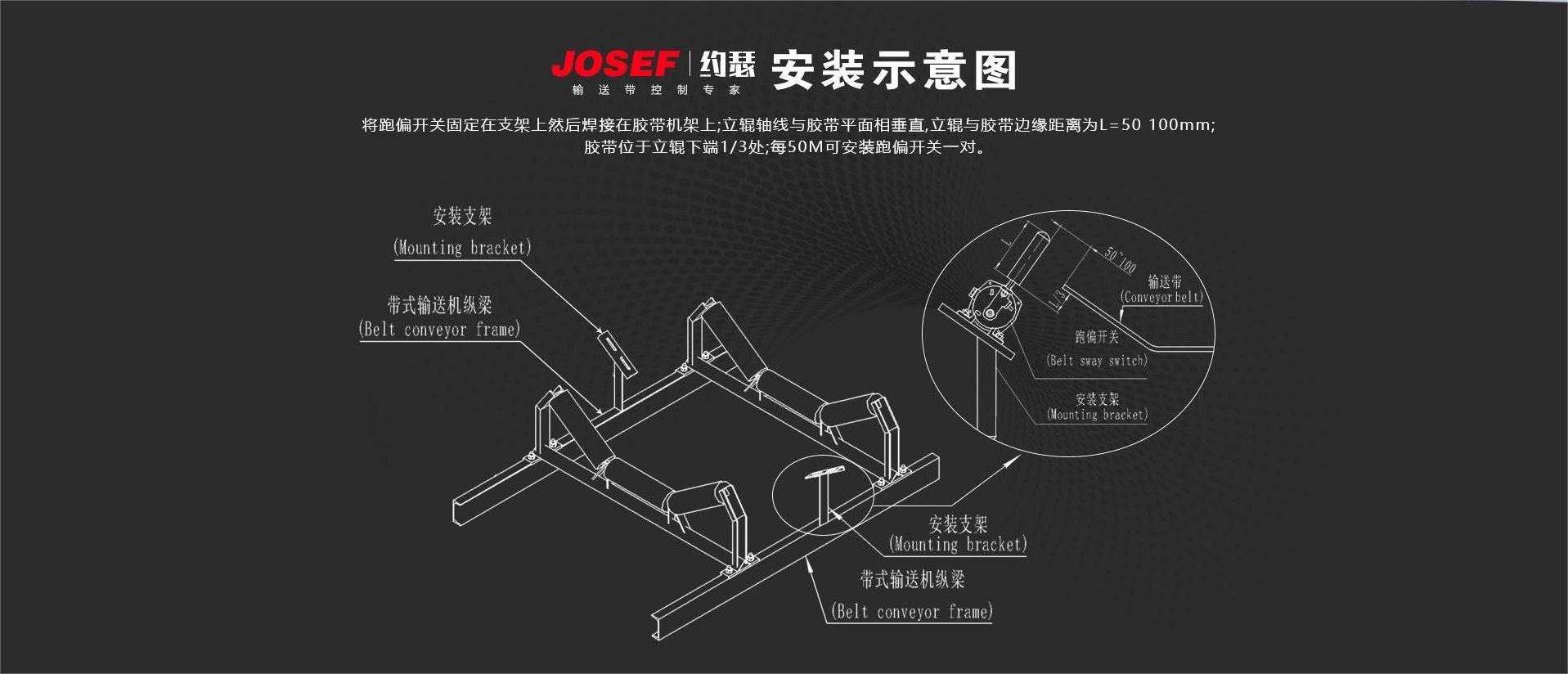

两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方，当皮带跑偏时，皮带边缘压向立辊，迫使立辊偏转，使微动开关动作。

为减少立辊与皮带的摩擦，立辊的本体采用由轴承制作，开关成对安装于皮带机两侧，立辊与皮带带边垂直，位置应该处于跑偏开关立辊的下端1/3处。

立辊和皮带边的距离应在50~100mm。如有偏差，请调整。

结构特点：

1.本机采用铝合金精密压铸壳体,强度高，重量轻

2.外壳防护等级达IP67，可以适应恶劣环境中长期工作

3.机内采用进口元件，触点容量大，动作灵敏，可靠。



跑偏开关部分型号：

HFKPT1-12-30     HFKPT1-10-45     HFKPT1-20-35

HFPPKG-12-30     HFPPKG-10-45     HFPPKG-20-35

HSP721B        HSP721A4       JYB/PK-12-30

LLD2-1 12-30     PPKG-12-30      HFKPT1-N      FPK-12-30

FPK-10-45       FPK-20-35       KPP-12-30     KPP-10-45

LLD2-1 10-45    PPKG-10-45       PPKG-12-30   PPKG-20-35

HFKPT1-10-45    LLD2-1 20-35     HHTSD-1      NST1-12-30

KPT1-12-30      KPT1-10-45     KPT1-20-35   KPT-12-30

拉绳开关、跑偏开关、打滑开关、料流开关、溜槽堵塞开关、纵向撕裂开关、防爆系列撕裂开关等输送带保护装置。
