第 5 章面向ISO 26262的静态分析解决方案

静态缺陷检测工具SpecChecker是一个经典的、完全国产自主可控的面向ISO26262的静态分析解决方案，支持安全编码规则检查、典型故障模式检查、代码度量分析、运行时错误检测等功能。

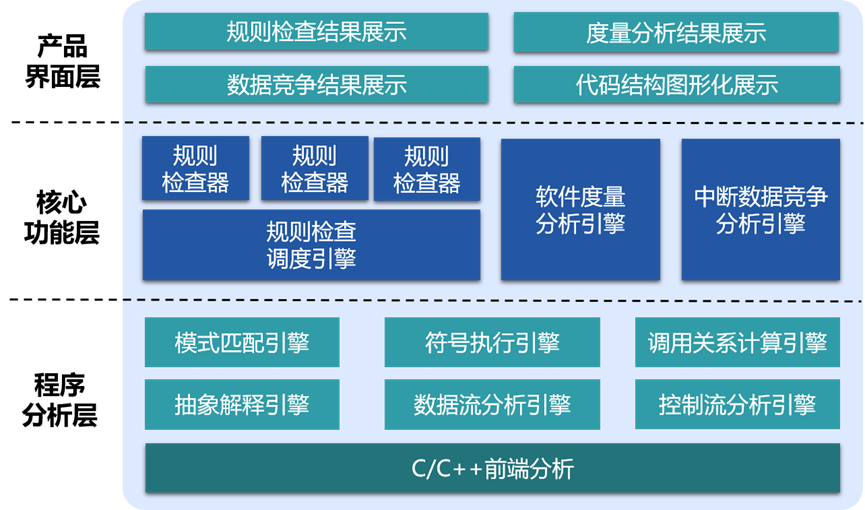

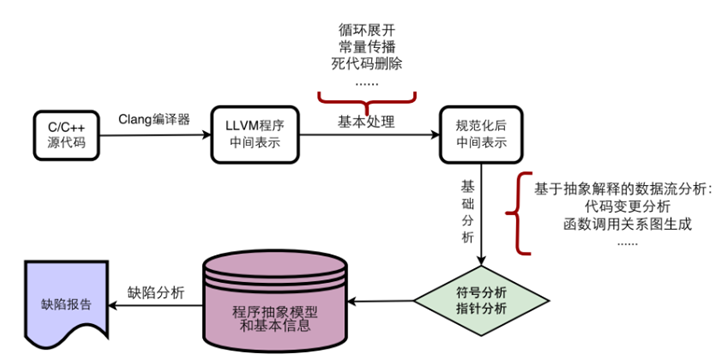

图20 SpecChecker架构图

三大核心技术：

全自主的多元程序分析引擎：模式匹配、符号执行、抽象解释、数据流分析
中断并发缺陷检测技术
精确的代码规则检查技术

5.1 SpecChecker版本迭代情况

SpecChecker在载人航天工程等航天重大需求的牵引下，历时10余年，已成为国内领先的静态分析工具。

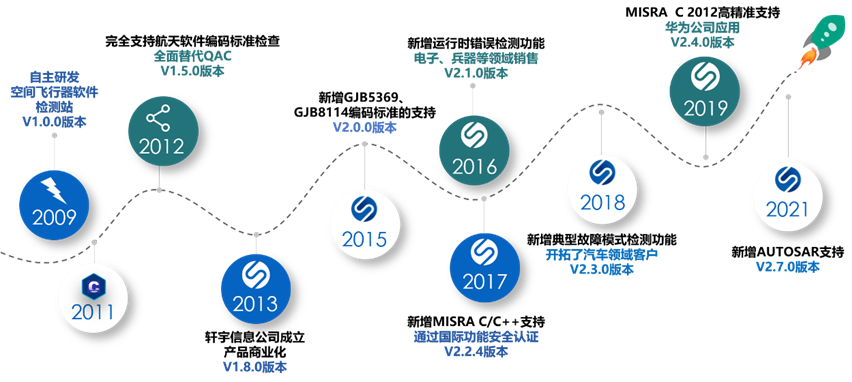

图21 SpecChecker版本演进

5.2 SpecChecker方案功能

5.2.1 支持的编码标准

SpecChecker全面、精准的支持汽车、航天、军工行业多项编码标准的自动化检查，提供多个规则集对不同的编码标准进行覆盖。

表1 规则集列表

GJB 8114、GJB 5369	MISRA C:2004
载人航天工程C语言软件编程规范（921C-2017）	MISRA C:2012
航天器C语言软件编程约定	MISRA C++ 2008
CERT C/C++、CWE	AUTOSAR C++14
Python语言编程规范	Java语言编程规范

表2 编码标准规则数覆盖统计

编码标准	总数	适用工具检查	SpecChecker支持
MISRA C:2012	175	168	165
MISRA C++:2008	228	228	214
AUTOSAR CPP14	397	358	355

SpecChecker的全部检查报警信息均为精心设计，尽可能包含“哪个变量/语句”、“违反了哪些要求”提示信息，对于较难理解的规则尽可能添加“应该如何修改”指导信息。

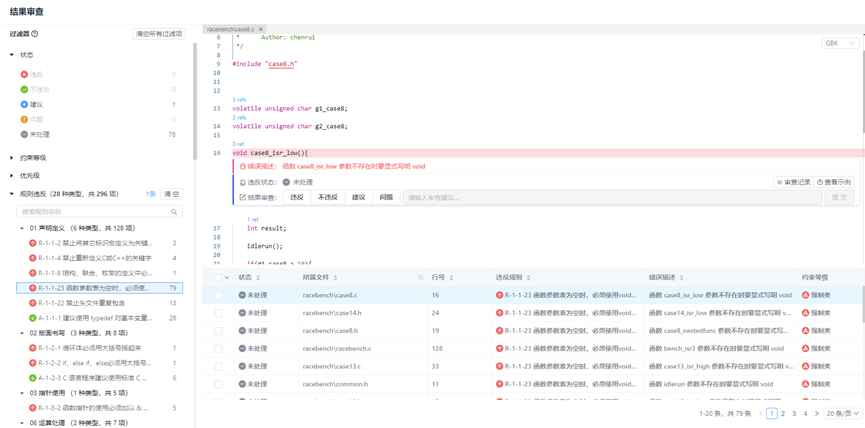

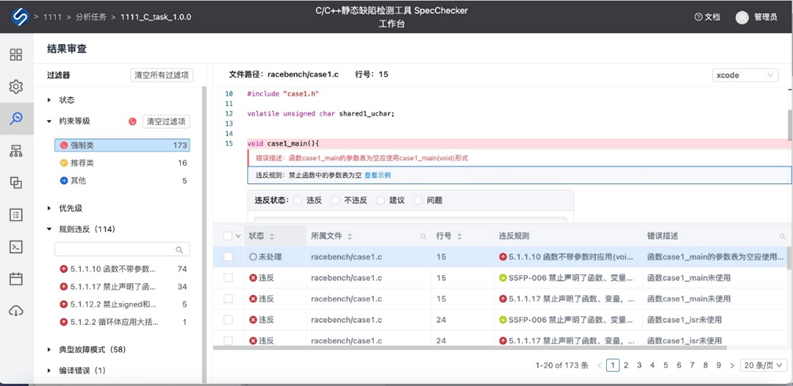

图22 SpecChecker违反显示界面

5.2.2 运行时错误检测

对于在软件编码时没有编译错误，但运行时可能导致程序崩溃的问题，SpecChecker针对这些问题提供了单独的检查。目前支持了数组越界、内存泄漏、空指针解引用、整数溢出等23项运行时错误检测。

图23 运行时错误检查

数组越界检测引擎HASA

轩宇信息针对嵌入式软件位运算多、类型转换多以及I/O数据多等特征，提出了一种基于抽象解释的数组越界检测方法，开发了高精准嵌入式软件数组越界检测引擎HASA，误报率漏报率大大降低。

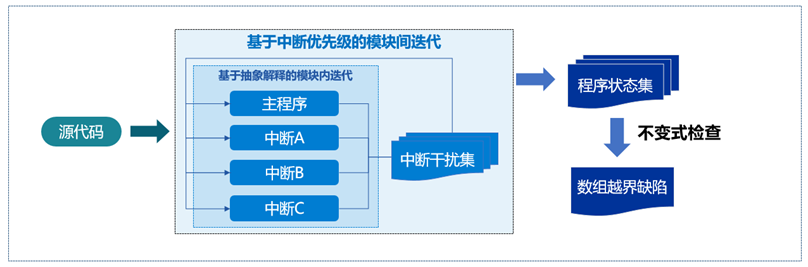

图24 数组越界检测

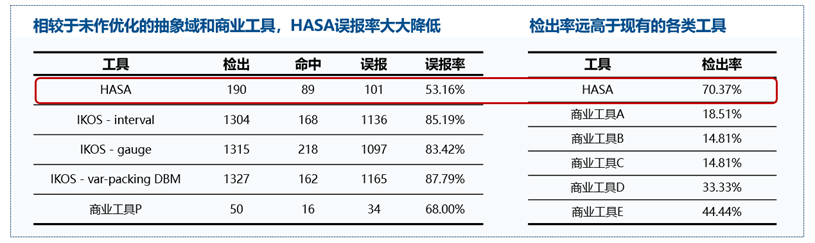

图25 同类产品对比

5.2.3 基于静态分析的典型故障模式检测

SpecChecker支持典型故障模式检测，内置了软件故障模式集。该模式集可以用于描述软件在各个层面的故障，作为软件故障识别、预防、缓解的一种公共基线标准。典型的故障模式如内存地址范围判断错误、C51 中连续开关中断操作导致开关中断失效、小数减大数导致结果溢出等。依托数十年承担国家航天嵌入式软件测试的深厚积累，对嵌入式软件中已知的错误或故障进行了系统的理解和固化，目前已经形成了超过217项典型故障模式，SpecChecker可对这些故障模式进行自动化检测，大幅提升了工具的检测能力。

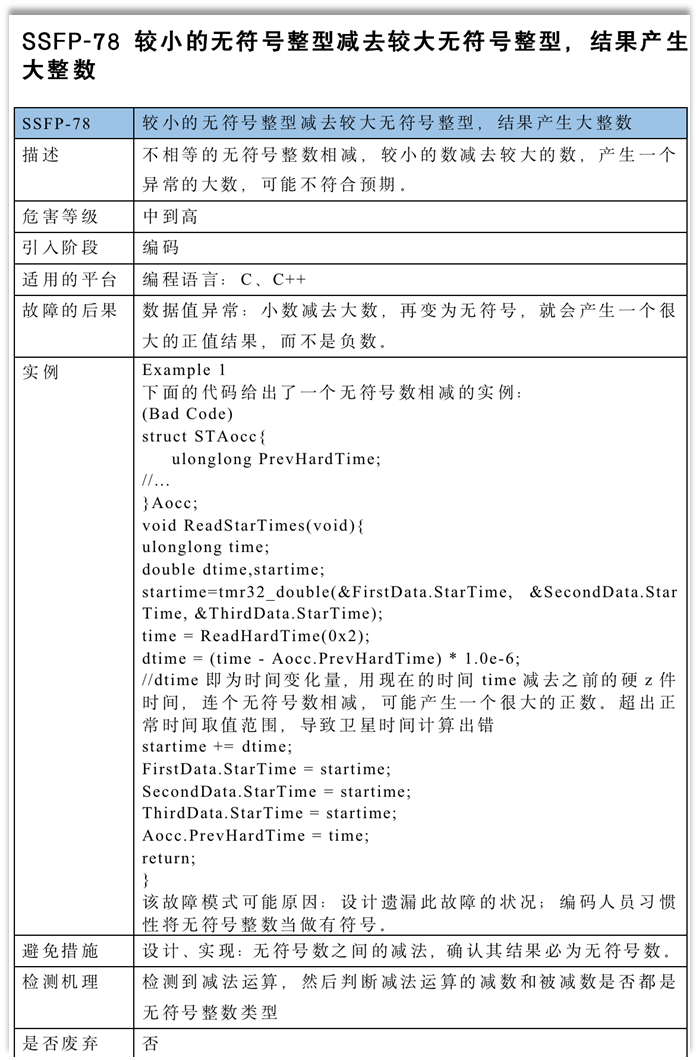

图26 典型故障模式示例

5.2.4 针对中断的共享资源分析及并发缺陷检测

SpecChecker支持中断共享资源分析以及并发缺陷检测，可对ISO 26262中的中断使用、全局变量使用、共享资源管理等要求提供支撑。工具从函数入口开始，分析所有全局变量的访问情况；通过数据流分析框架和过程间分析，分析代码中可能存在的访问冲突；并通过可视化的缺陷场景视图报告给用户。

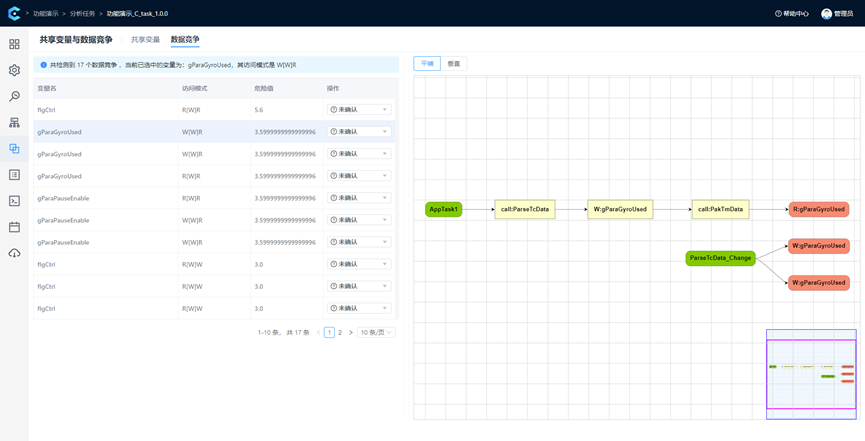

图27 中断数据访问冲突缺陷检测

5.2.5 代码度量分析

SpecChecker通过控制流、数据流分析、函数调用关系分析、图论等技术实现代码的度量分析，对组件大小和复杂度、接口大小等相关的要求提供了支撑。

工具提供了覆盖项目、文件、模块三个层次的70余项代码度量分析，可为软件内部质量度量提供基础数据，并提供了度量项目和度量对象双视角的度量结果查看视图。

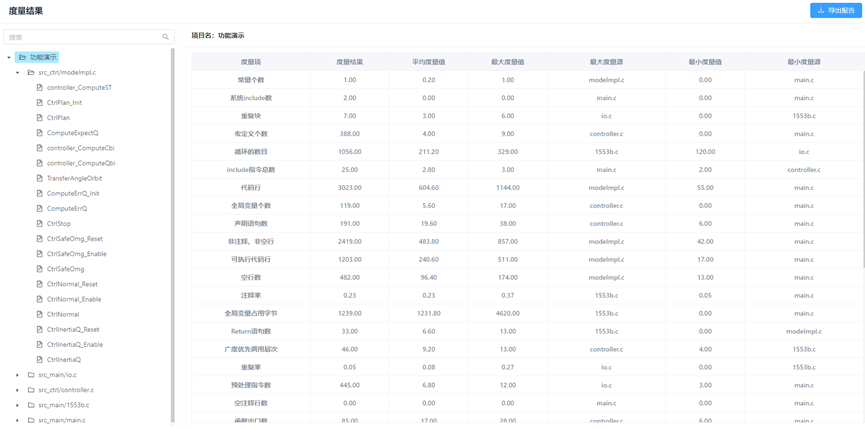

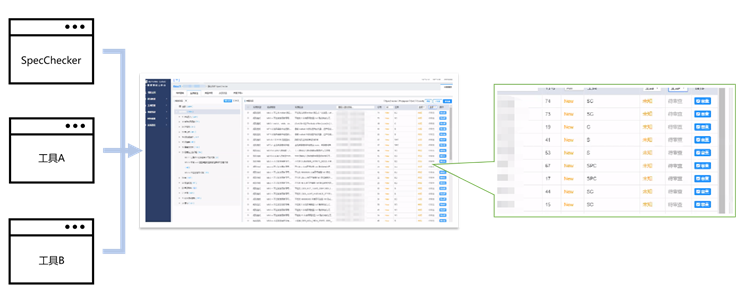

图28 度量报告视图

5.2.6 支持的编译环境和语言规范

SpecChecker支持全部主流的C/C++语言标准和多种编译环境。

编译器及开发环境支持

ARM/ ARM DS 5
Keil μVision2/3/4
GNU GCC
LLVM Clang
HighTec
Green Hills
WindRiver Workbench
Visual Studio
QNX
Code Composer Studio
……

语言标准支持

C89/C90/C99/C11
C++03/C++05/C++11
C++14/C++17/C++20(部分)

5.2.7 SpecChecker的多种形态

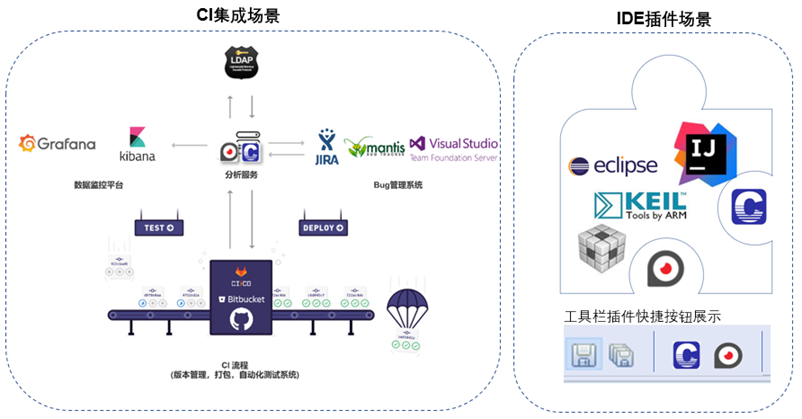

SpecChecker提供了命令行、Web、桌面端、IDE插件等多种形态，可用于各类使用场景。工具的桌面版本、命令行版本，可部署在物理机、虚拟机、云、docker等多种环境。同时，工具可满足单机使用、持续集成每日检查、代码提交门禁检查、IDE集成开发时检查等多种使用场景。

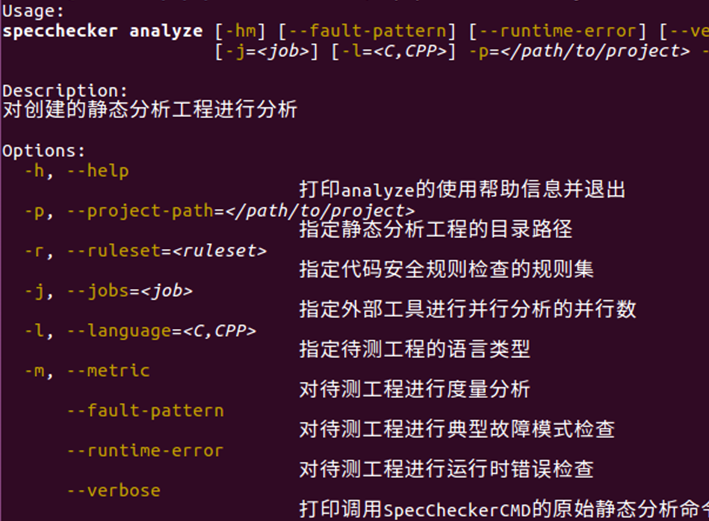

图29 工具命令行版本

图30 工具IDE插件

图31 工具Web版本

5.4 SpecChecker与同类产品的对比

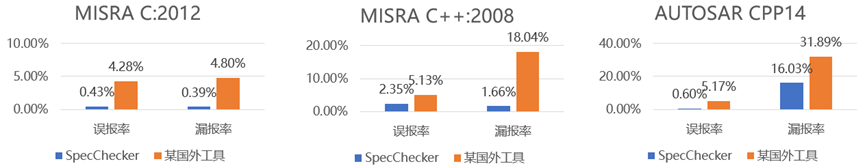

每一个规则检查器都经过了数十万行真实代码的严格对比测试，SpecChecker对MISRA C/C++/AUTOSAR 误报率、漏报率显著低于国外同类产品。

图32 规则检查结果

5.4 SpecChecker通过ISO 26262功能安全认证

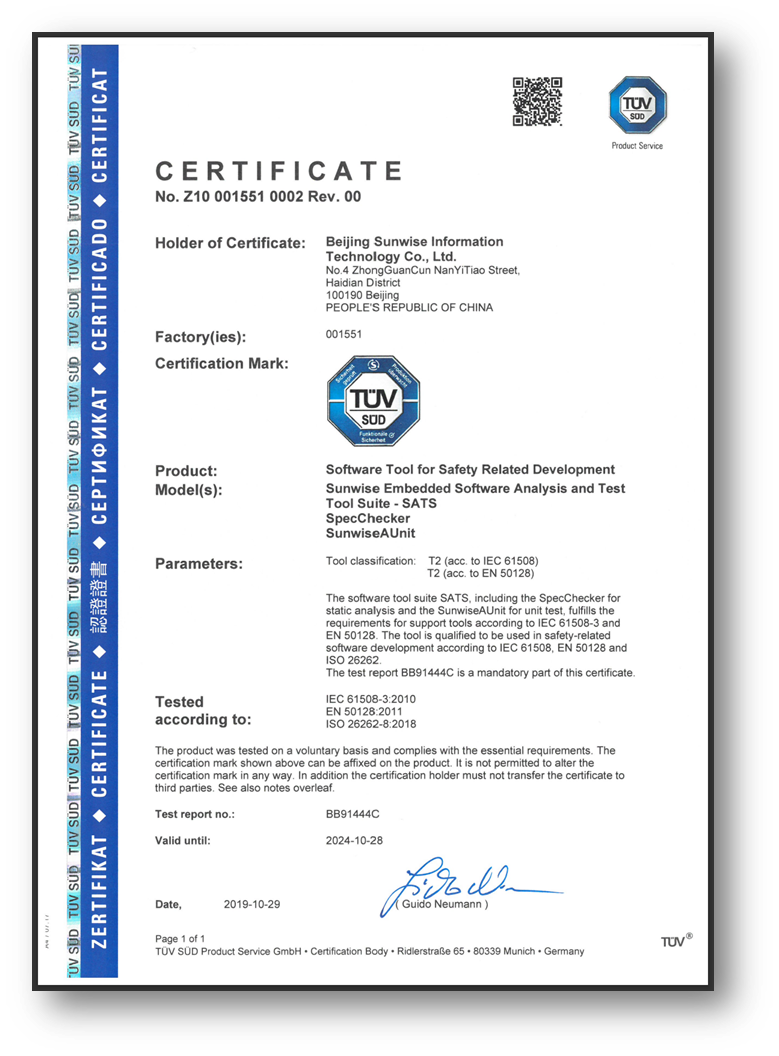

SpecChecker于2017年通过ISO 26262功能安全认证，获得TÜV SUD颁发的认证证书，是国内首个通过认证的静态分析工具。至今为止，每个正式发布版本都进行功能安全认证，累计7次；依据证书和技术报告，工具可用于最高安全等级（ASIL D）软件的验证，工具检查结果和报告可作为ISO 20262功能安全认证证据。

图33 功能安全认证

5.5 SpecChecker应用成果

SpecChecker广泛应用于航天、航空、兵器、电子、核电、汽车等领域的40余家单位，在航天等安全关键领域实现对国外同类产品的替代，年均提供客户支持百余次。

航天应用：每年检测上千万行代码，累计分析数亿行装备软件，用于神舟系列飞船、空间站、月球探测器、火星探测器、北斗导航等几乎所有航天器的嵌入式软件测试，其健壮性、易用性受到大规模项目的检验，较国外同类工具提高效率3倍。

图34 航天应用

汽车行业应用：在国内某大型智能汽车零部件供应商进行了应用，用于检查MISRA C 2012、MISRA C++ 2008和AUTOSAR CPP14编码标准符合性，作为其代码准入分析工具，每周检测千余次，误报率、漏报率远低于某商业工具。帮助企业顺利通过自主研发车载操作系统、智能驾驶辅助系统、智能座舱系统等的国际功能安全认证。

第 6 章总结

北京轩宇信息技术有限公司立足 20 余年国家重大型号嵌入式软件测试的深厚经验积累，突破了多项关键核心技术，成功研发功能完善、易用性强、成熟度高的源代码静态分析解决方案，解决了编码标准检查合规性差、缺陷检测种类少及误报高、国外工具卡脖子的问题，可以满足军工、汽车、轨交等各个行业的合规性测试，有效保障软件质量。
