使用Proteus模拟交通灯信号系统

[工藤小兰]

问题：做一个十字路口红绿灯，每一向各两个，红绿灯要求能够按照通行的要求来亮灯。应实现下图六种功能，其中黄灯需要闪烁，红灯30秒，绿灯20秒，黄灯和无灯显示为5秒，总循环时间60秒，需把显示屏绘制出来。

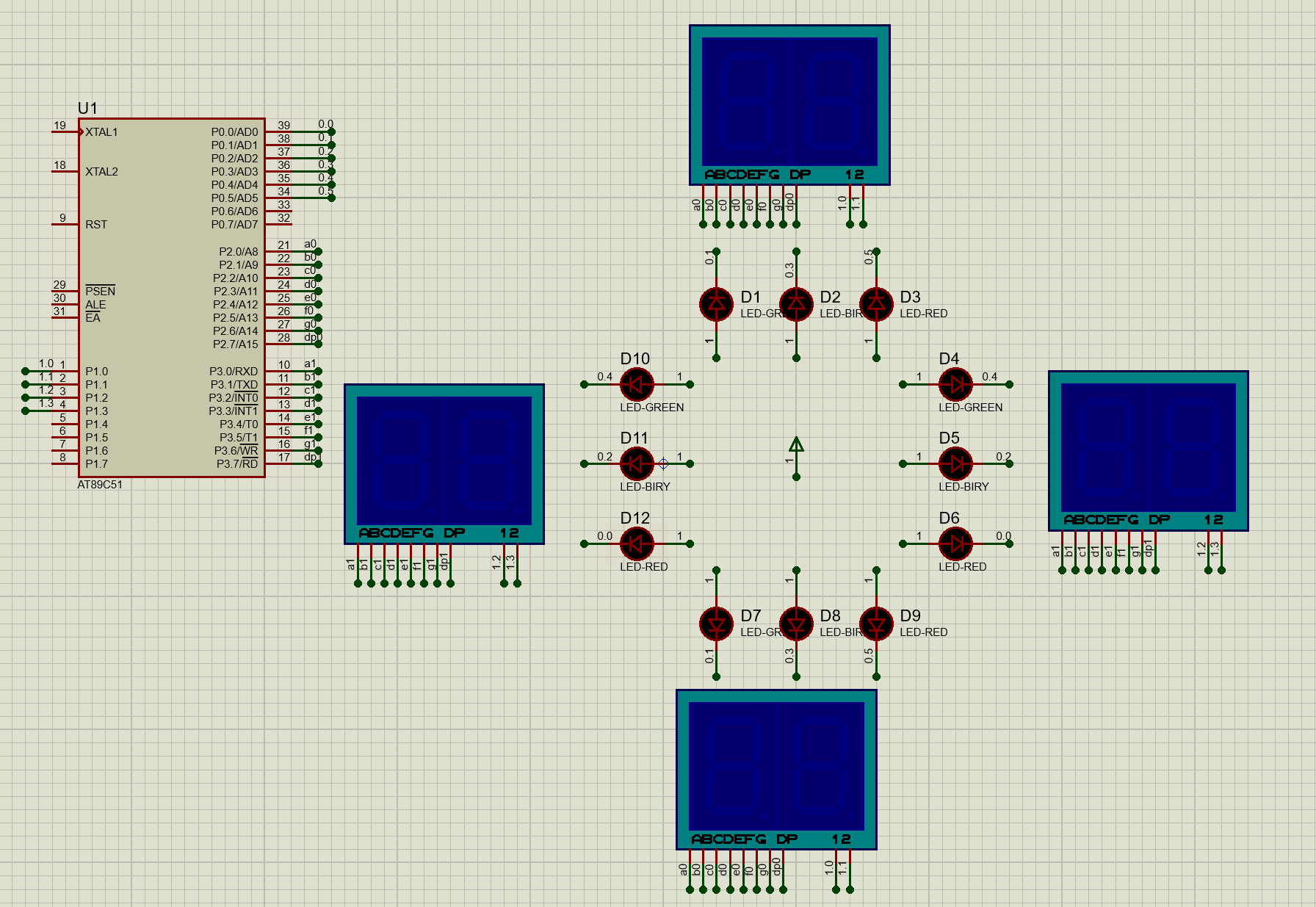

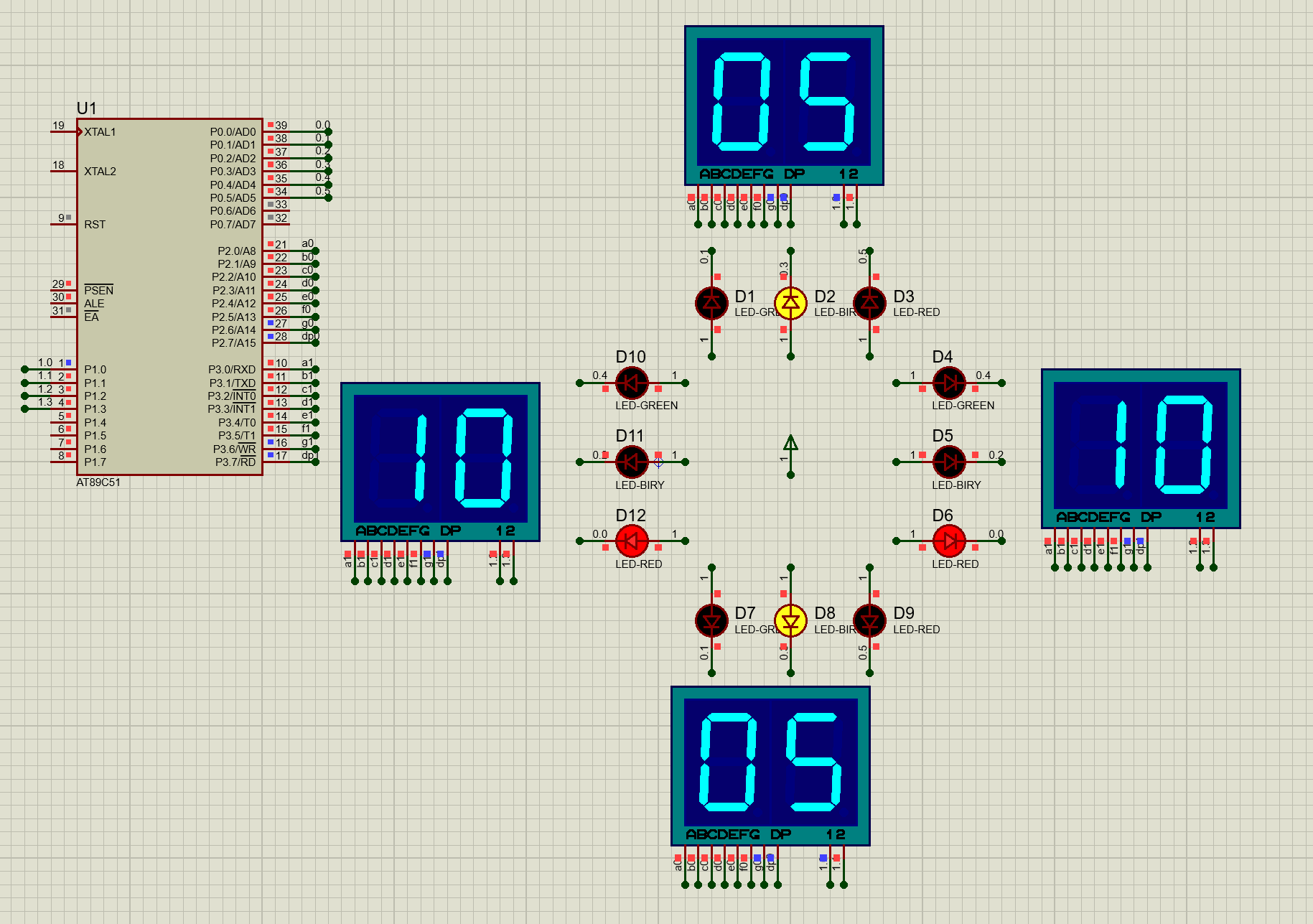

 一、首先使用Proteus 8进行仿真绘制。

1、此次问题比较简单，使用一个C51单机即可完成对红绿灯系统的控制。

2、元器件：1个AT89C1单片机，1个VCC（电源），3个红LED，3个绿LED，3个黄LED，4个二位阴极数码管。

3、接法：所有连线使用网格标线，LED使用共阳极接法。

 二、然后使用Keil编写代码。

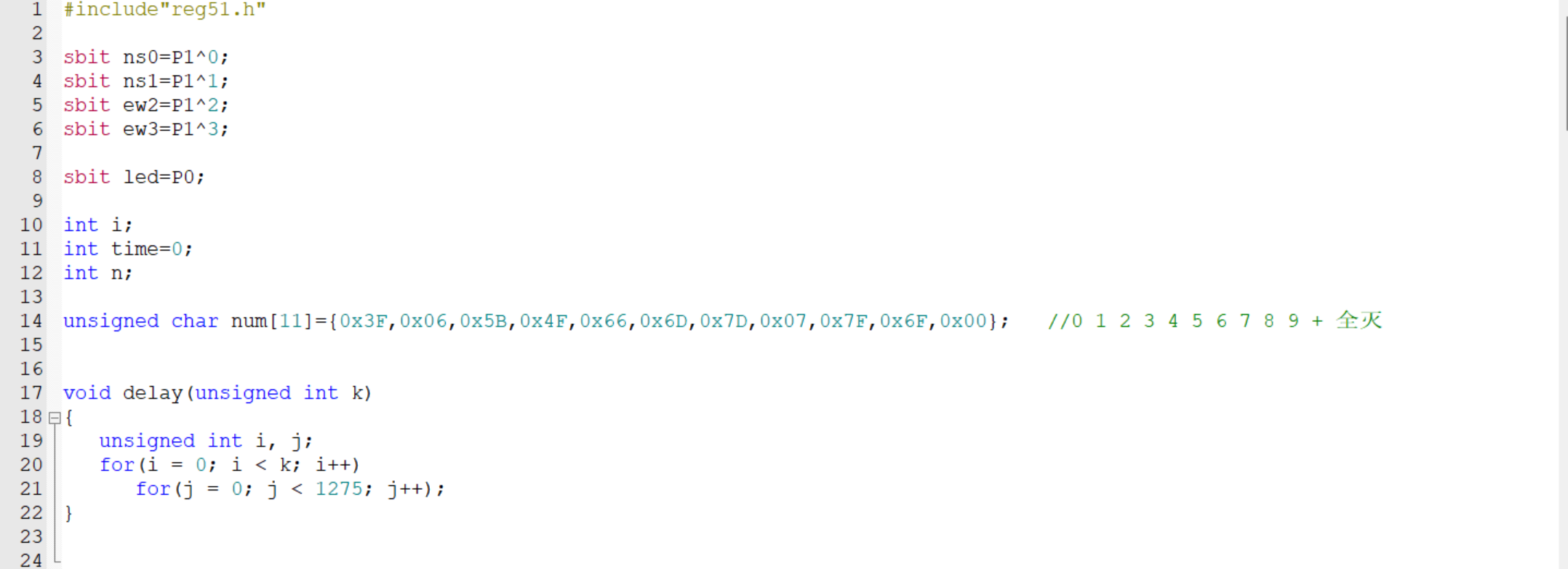

1、准备工作

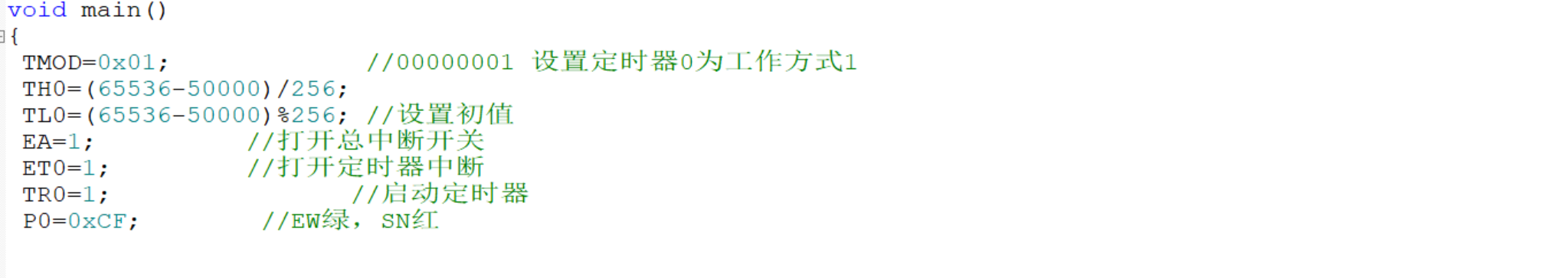

2、主函数

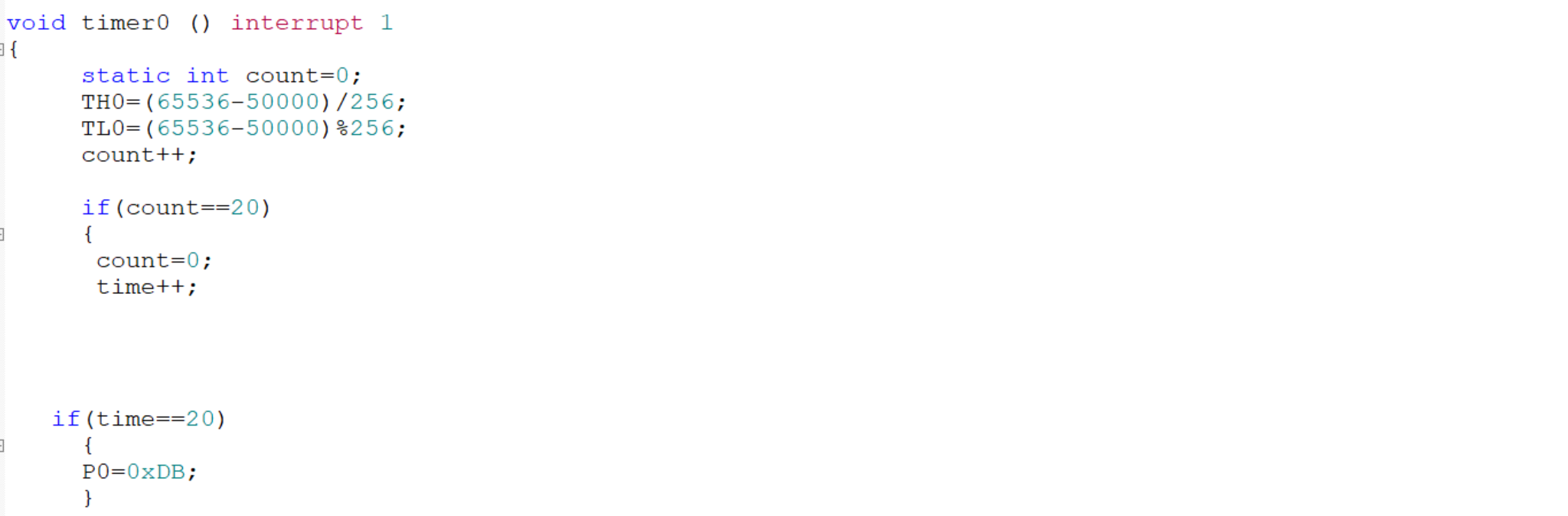

 3、定时器中断



void timer0 () interrupt 1
{
     static int count=0;
     TH0=(65536-50000)/256;
     TL0=(65536-50000)%256;
     count++;

     if(count==20)
     {
      count=0;
      time++;




	 if(time==20)
     {
	   P0=0xDB;
     }

	 else if(time==21)
	 {
	   P0=0xDF;
	 }
	 else if(time==22)
     {
	   P0=0xDB;
     }

	 else if(time==23)
	 {
	   P0=0xDF;
	 }
	 else if(time==24)
     {
	   P0=0xDB;
     }




     else if(time==25)
     {
  	   P0=0xDF;
     }




     else if(time==30)
     {
  	   P0=0xFC;
     }




     else if(time==50)
     {
	   P0=0xF6;
     }
	 else if(time==51)
     {
	   P0=0xFE;
     }
	 else if(time==52)
     {
	   P0=0xF6;
     }
	 else if(time==53)
     {
	   P0=0xFE;
     }
	 else if(time==54)
     {
	   P0=0xF6;
     }




	 else if(time==55)
	 {
	   P0=0xFE;
	 }



	 else if(time==60)
	 {
	   time=0;
	   P0=0xCF;
	 }



     }

}

代码特别提要：

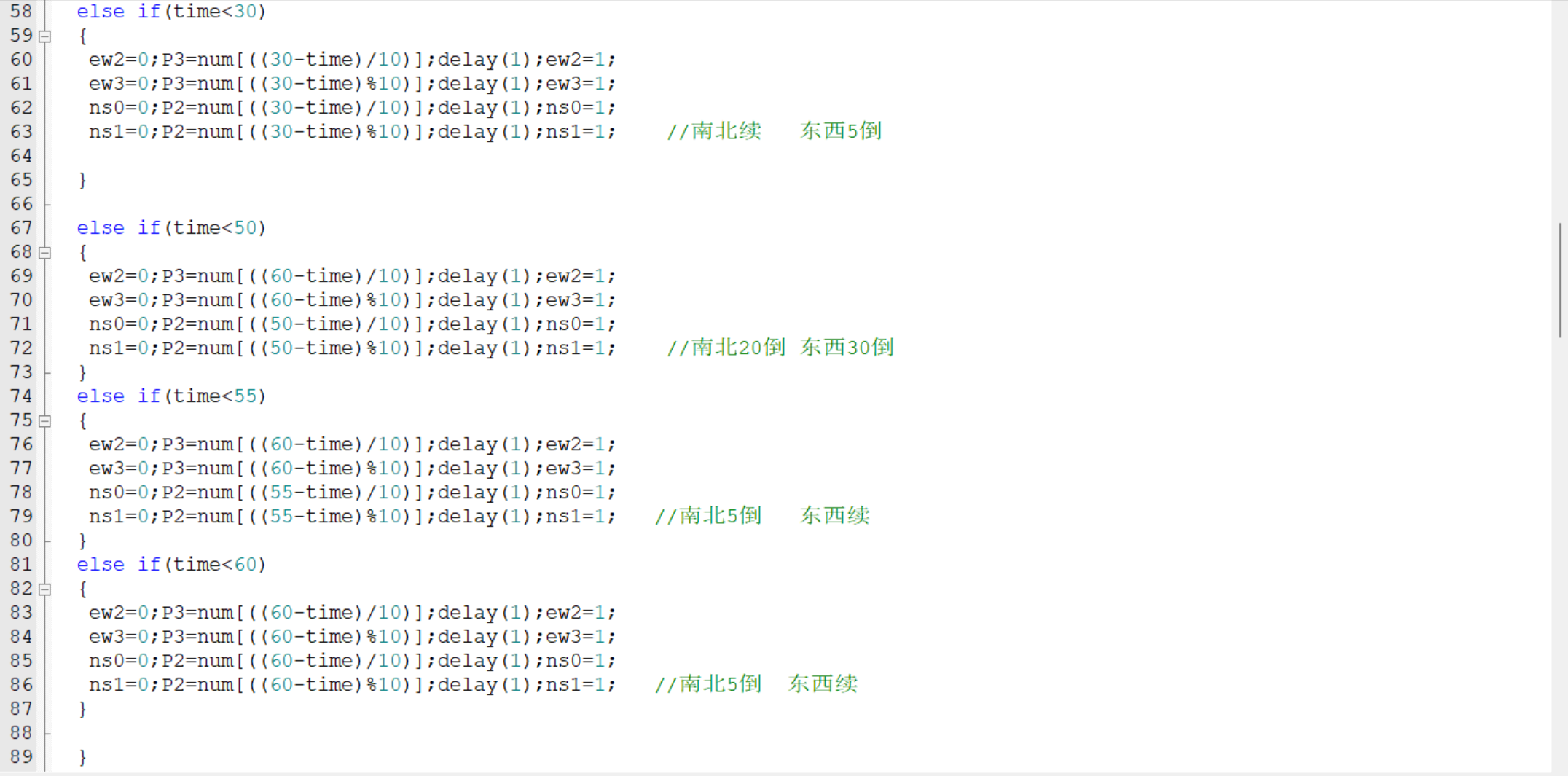

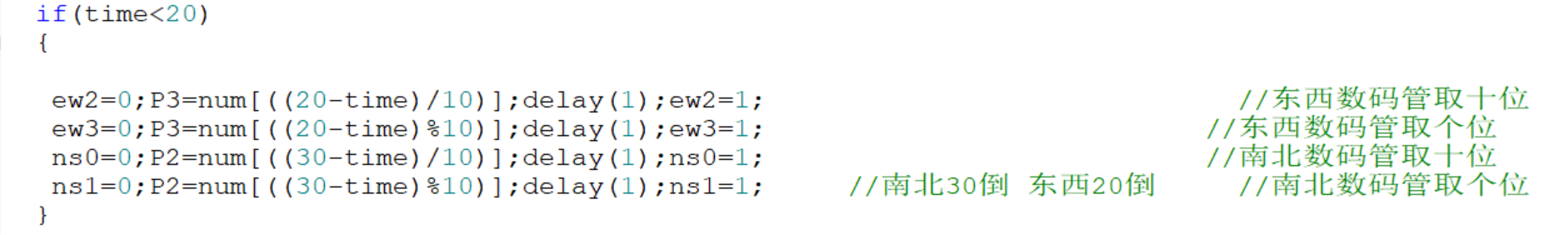

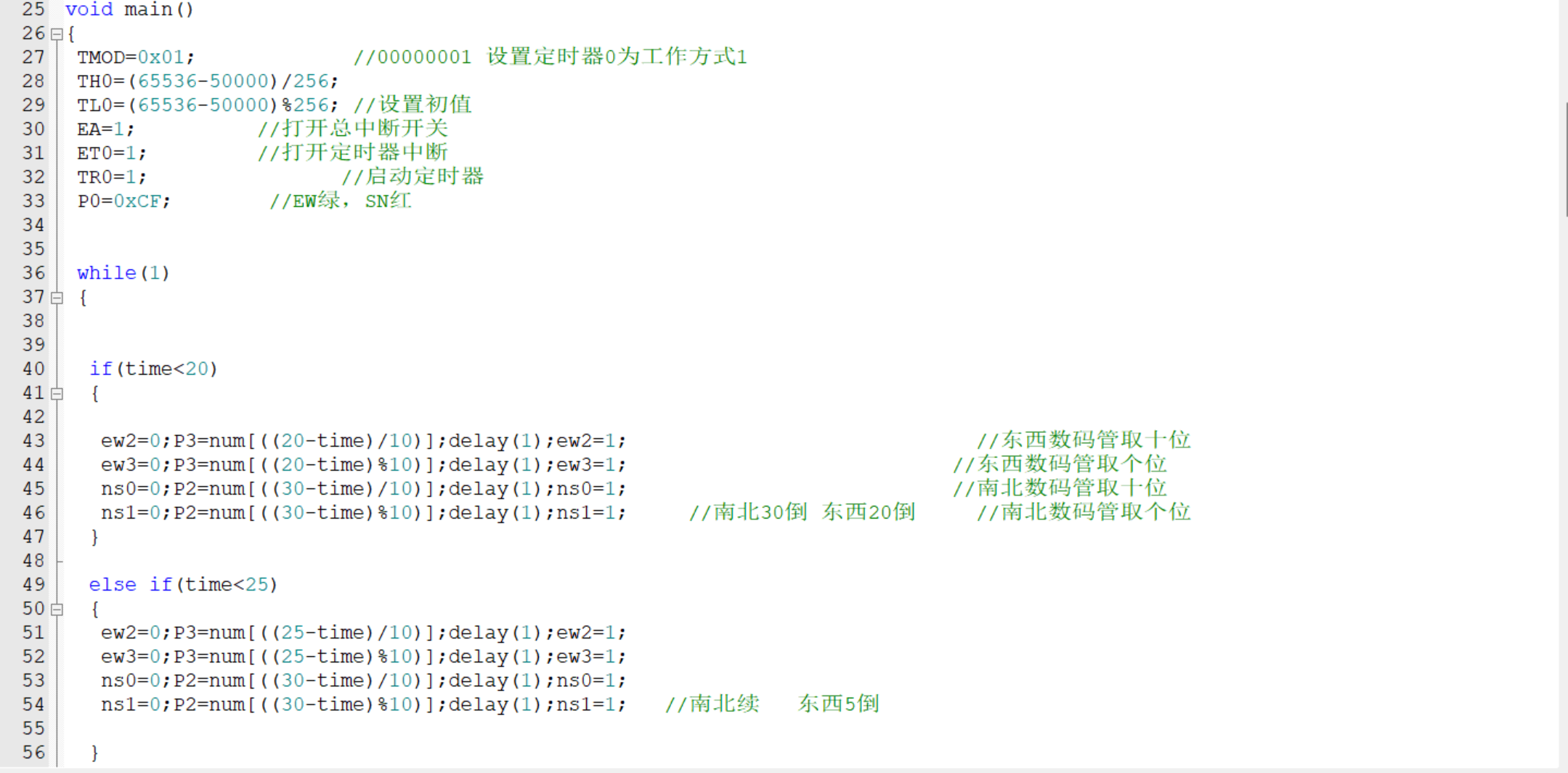

1、数码管的显示：

2、定时器的使用：



三、烧录程序、功能实现

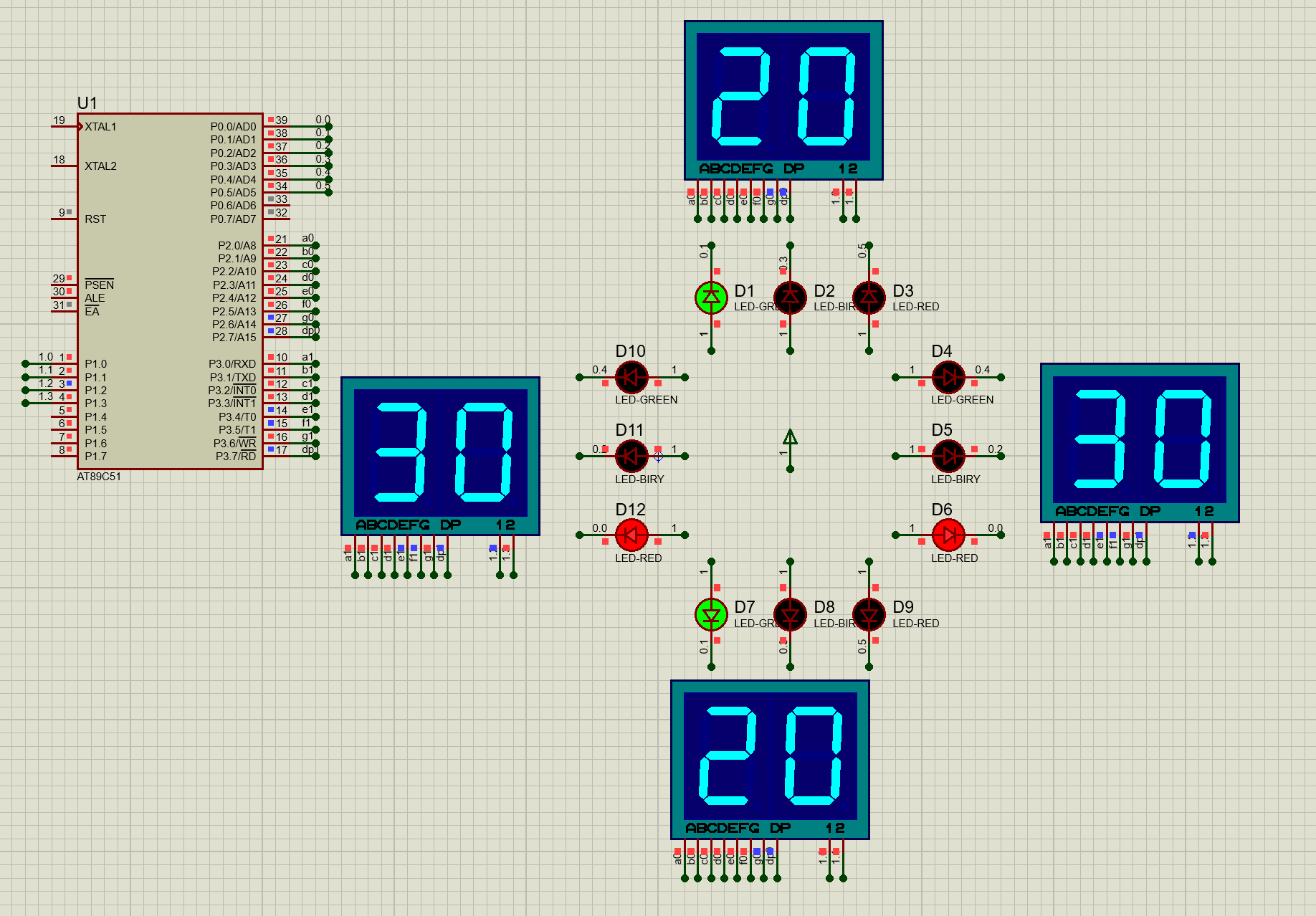

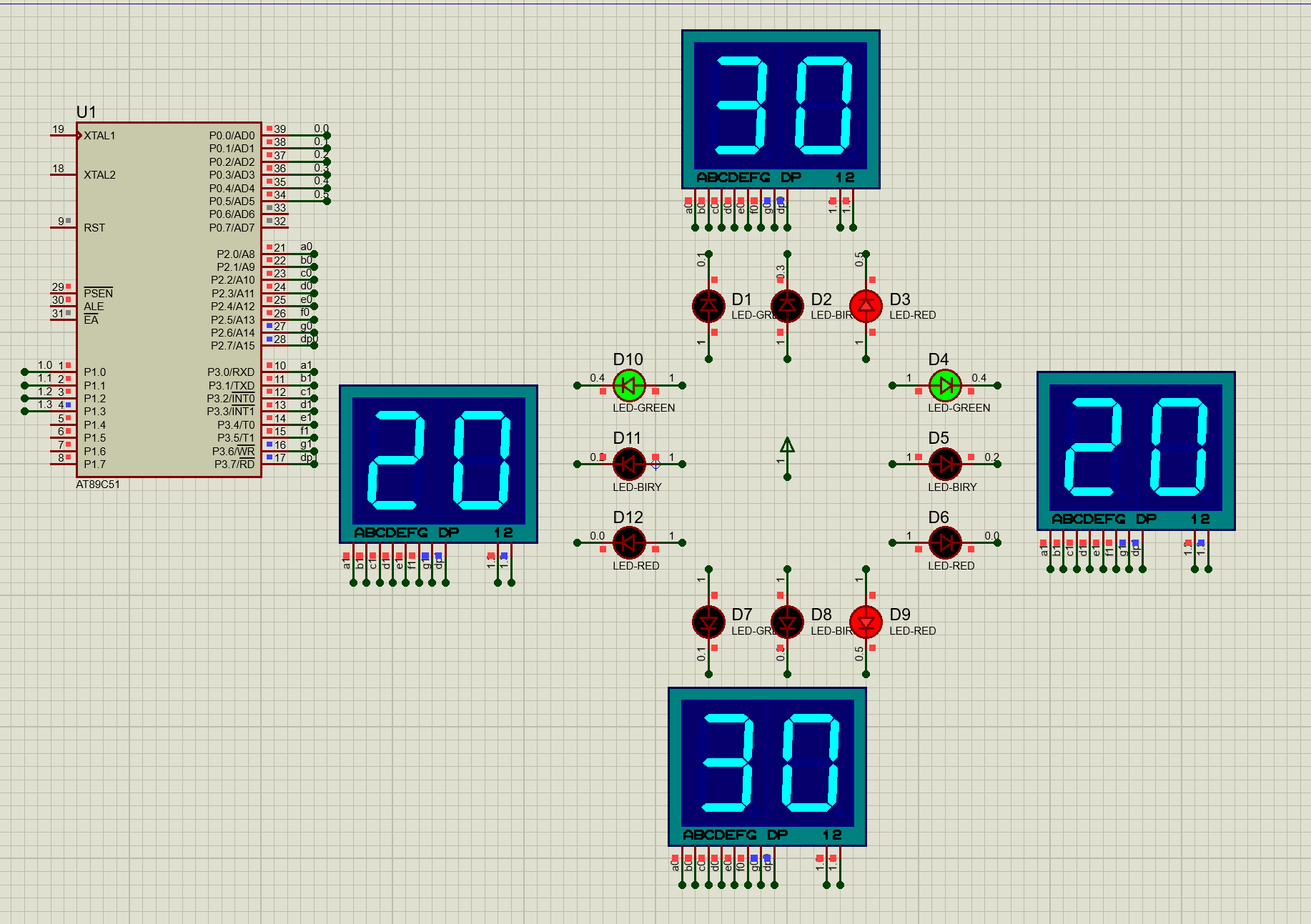

1、南北红灯倒计时30秒，东西绿灯倒计时20秒：

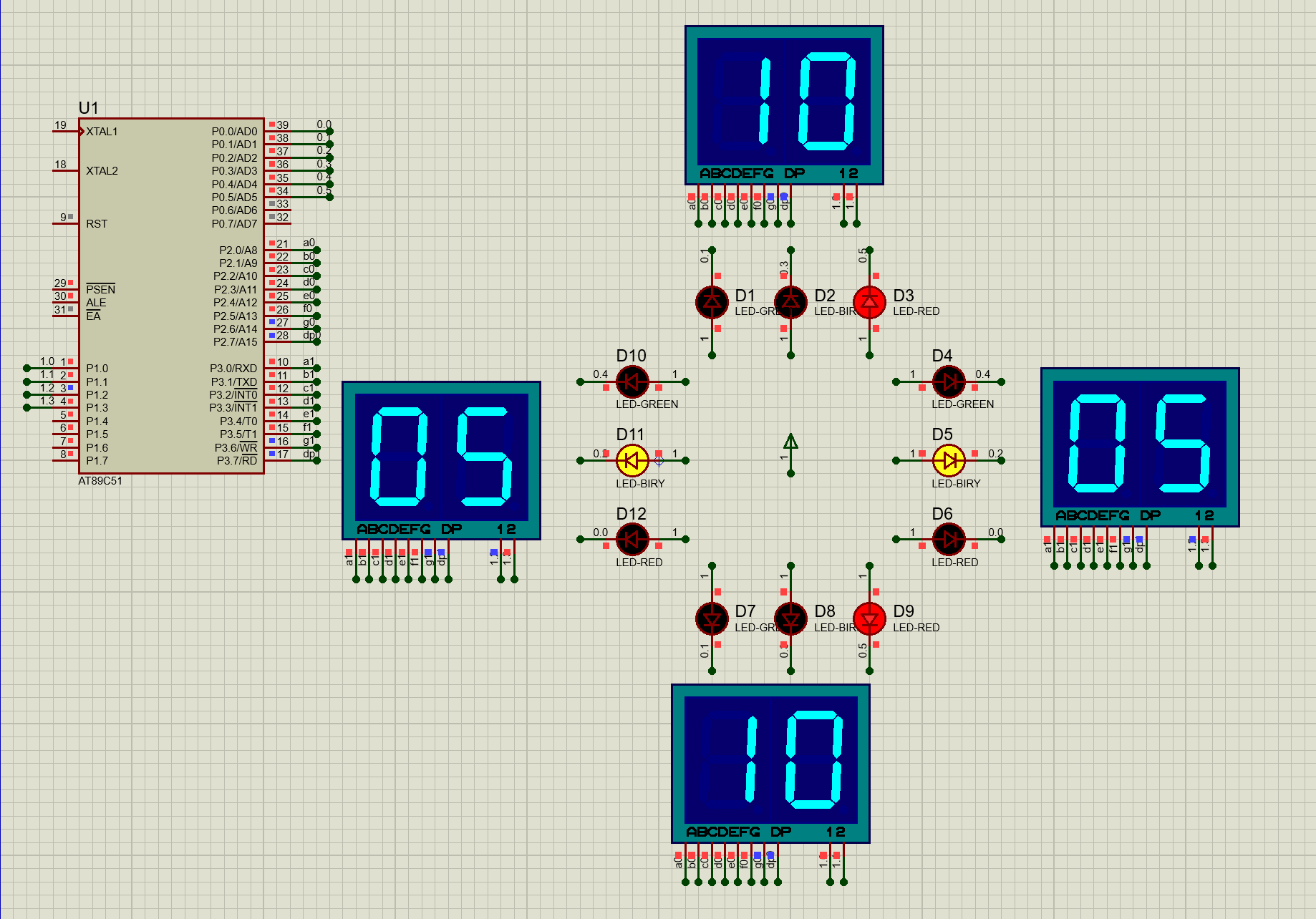

2、南北红灯倒计时还有10秒，东西绿灯变黄灯并闪烁，倒计时5秒：

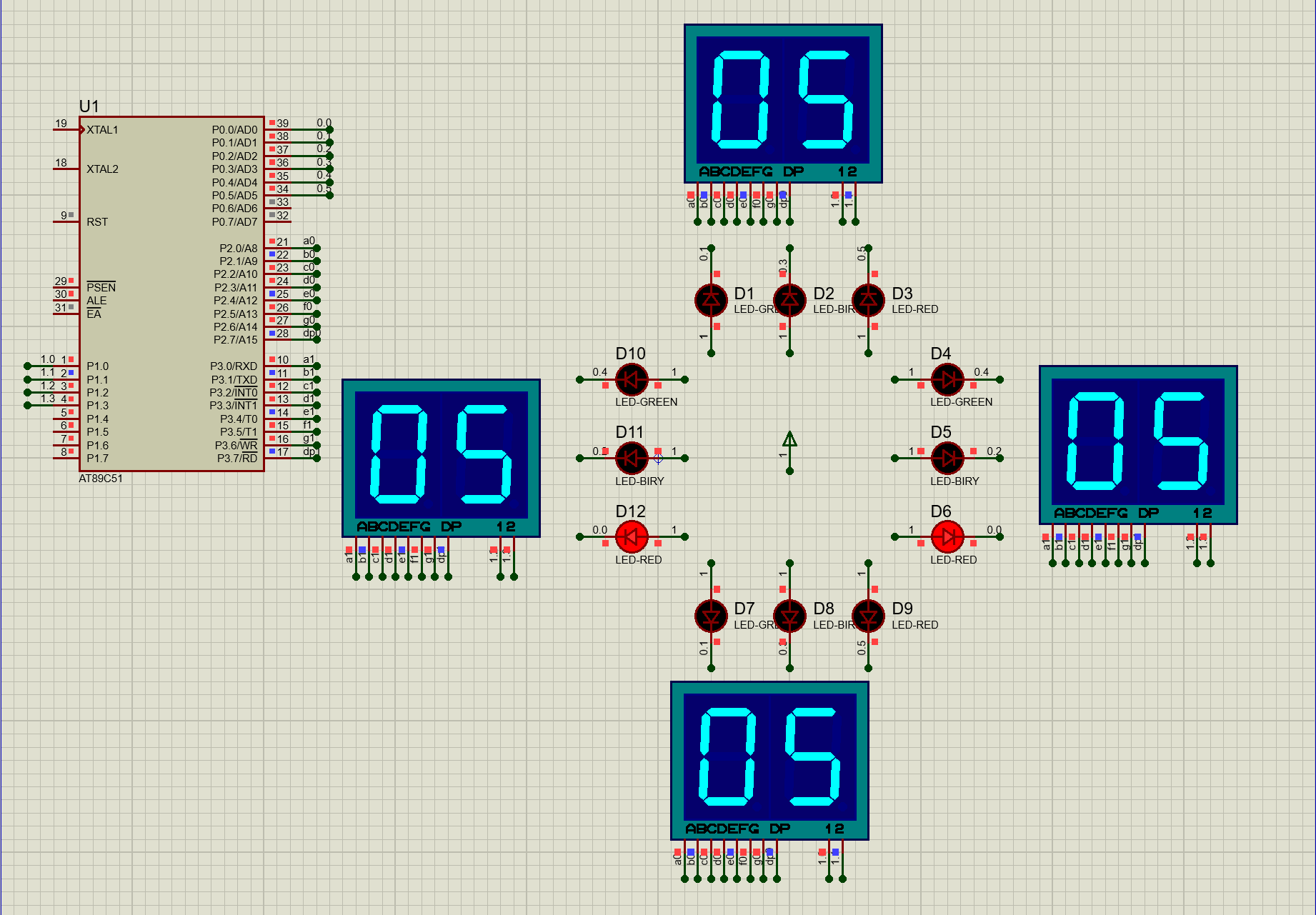

 3、南北红灯倒计时还有5秒，东西黄灯变无，倒计时20秒：

 4、南北红灯变绿灯并倒计时20秒，东西无变红灯并倒计时30秒：

 5、南北绿灯变黄并倒计时5秒，东西红灯倒计时还有10秒：

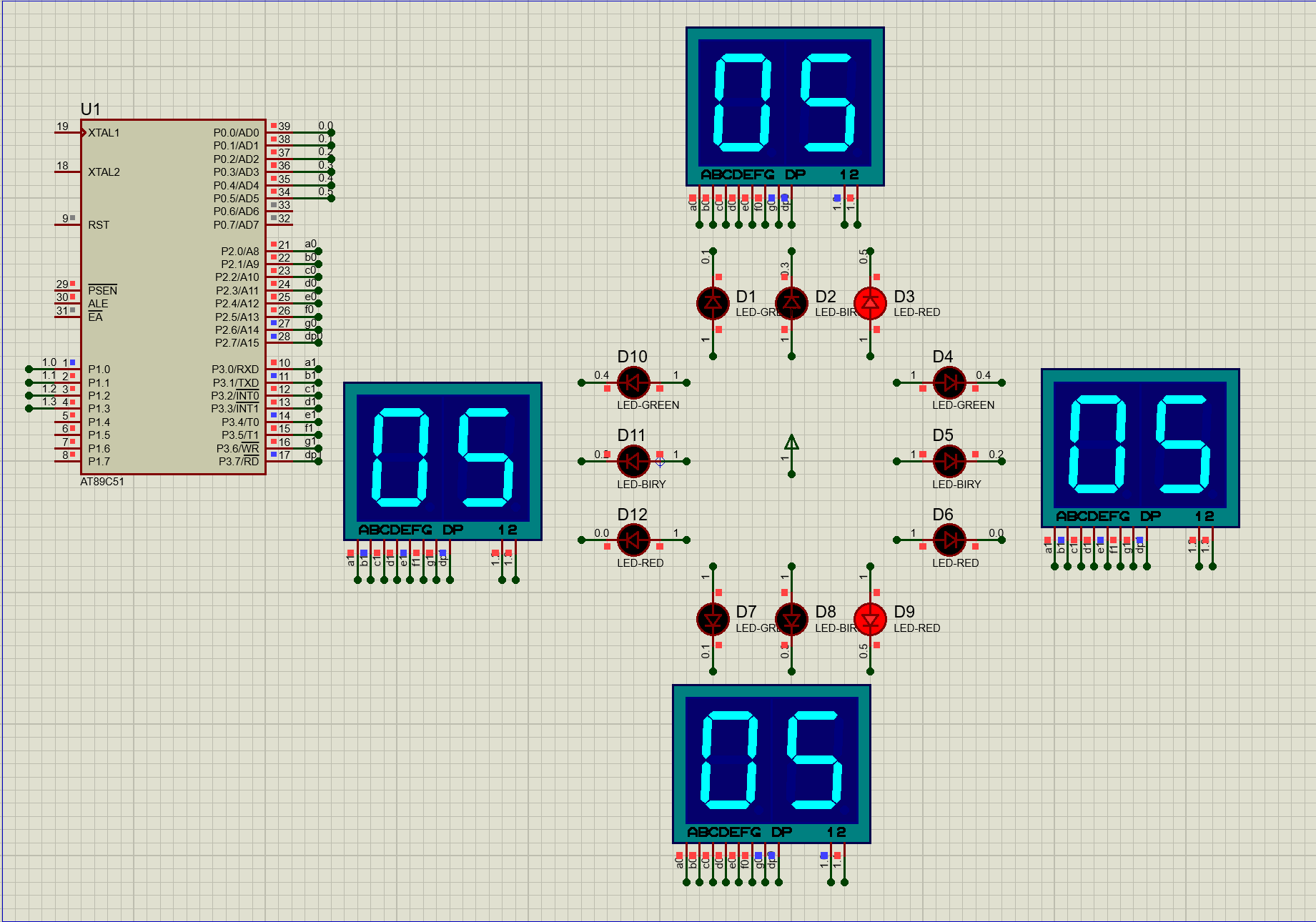

 6、南北黄灯变无并倒计时5秒，东西红灯倒计时还有5秒：

 以上为本次帖子的全部内容！
