这是我参加朝闻道知识分享大赛的第2篇文章:

任务：Proteus绘制仿真电路图，单片机型号为AT89C51。使用keil软件编写c语言程序，并将代码烧录到仿真单片机中，实现Proteus与keil的联调仿真，对八个LED灯（跑马灯）进行控制。

功能1：从左至右依次点亮八只led灯

功能2：从右至左依次点亮八只led灯

功能3：按顺序点亮奇数1357的led灯

功能4：按顺序点亮偶数2468的led灯

在仿真电路图中加入按钮等元器件，以实现以下功能

1.按下按键k1，实现功能1➕功能2

2.按下按键k2，实现加速点亮功能3的跑马灯

3.按下按键k3，实现减速点亮功能3的跑马灯

4.按下按键k4，暂停按键，并控制蜂鸣器长鸣

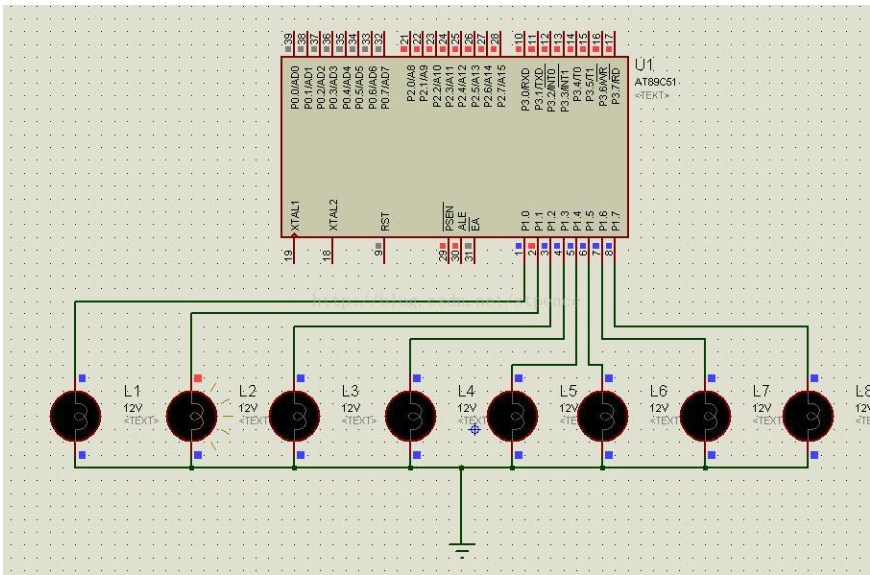

一、绘制Proteus仿真电路图

如下图绘制即可

二、编写代码：

1、四种功能流水灯的实现代码：

#include"reg51.h"

sbit led=P2^0;

void delay()
{
	unsigned char i,j,k;
	for(i=0;i<50;i++)
		 for(j=0;j<20;j++)
			 for(k=0;k<100;k++);
}

unsigned char LEDdat1[8]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F};  //1111 1110	//1111 1101/
unsigned char LEDdat2[8]={0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE};
unsigned char LEDdat3[4]={0xFE,0xFB,0xEF,0xBF};
unsigned char LEDdat4[4]={0xFD,0xF7,0xDF,0x7F};

void main()
{
	unsigned char n;
	while(1)
	{
			for(n=0;n<8;n++)
			{
				P2=LEDdat1[n];
				delay();
			}

				for(n=0;n<8;n++)
			{
				P2=LEDdat2[n];
				delay();
			}

			for(n=0;n<4;n++)
			{
				P2=LEDdat3[n];
				delay();
			}

				for(n=0;n<4;n++)
			{
				P2=LEDdat4[n];
				delay();
			}


	 }
}

2、跑马灯的控制代码：

#include <REGX51.H>

sbit key1=P3^0;
sbit key2=P3^1;
sbit key3=P3^2;
sbit key4=P3^3;
sbit beep=P2^0;



void delay(unsigned int n)
{
	unsigned char i,j,k;
	for(i=0;i<n;i++)
		 for(j=0;j<20;j++)
			 for(k=0;k<100;k++);
}

unsigned char LEDdat1[18]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,0xFF,0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE,0xFF};
unsigned char LEDdat2[5]={0xFE,0xFB,0xEF,0xBF,0xFF};




void main()
{
	unsigned char n;

	IT1=0;
	EA=1;
	EX1=1;


	while(1)
	{

		  if(key1==0)
		  {

		        for(n=0;n<18;n++)
			    {
				      P1=LEDdat1[n];
				      delay(50);


			    }
		   }

		   if(key2==0)
		   {
				 for(n=0;n<5;n++)
				 {
                      P1=LEDdat2[n];
					  delay(50);
				 }

		   }
		    if(key3==0)
		   {

				  for(n=0;n<5;n++)
				  {
					  P1=LEDdat2[n];
					  delay(200);
				   }
		   }


	 }



}




void int1() interrupt 2
{


  if(key4==0)
	{

	  beep=0;
		while(1);


    }

}

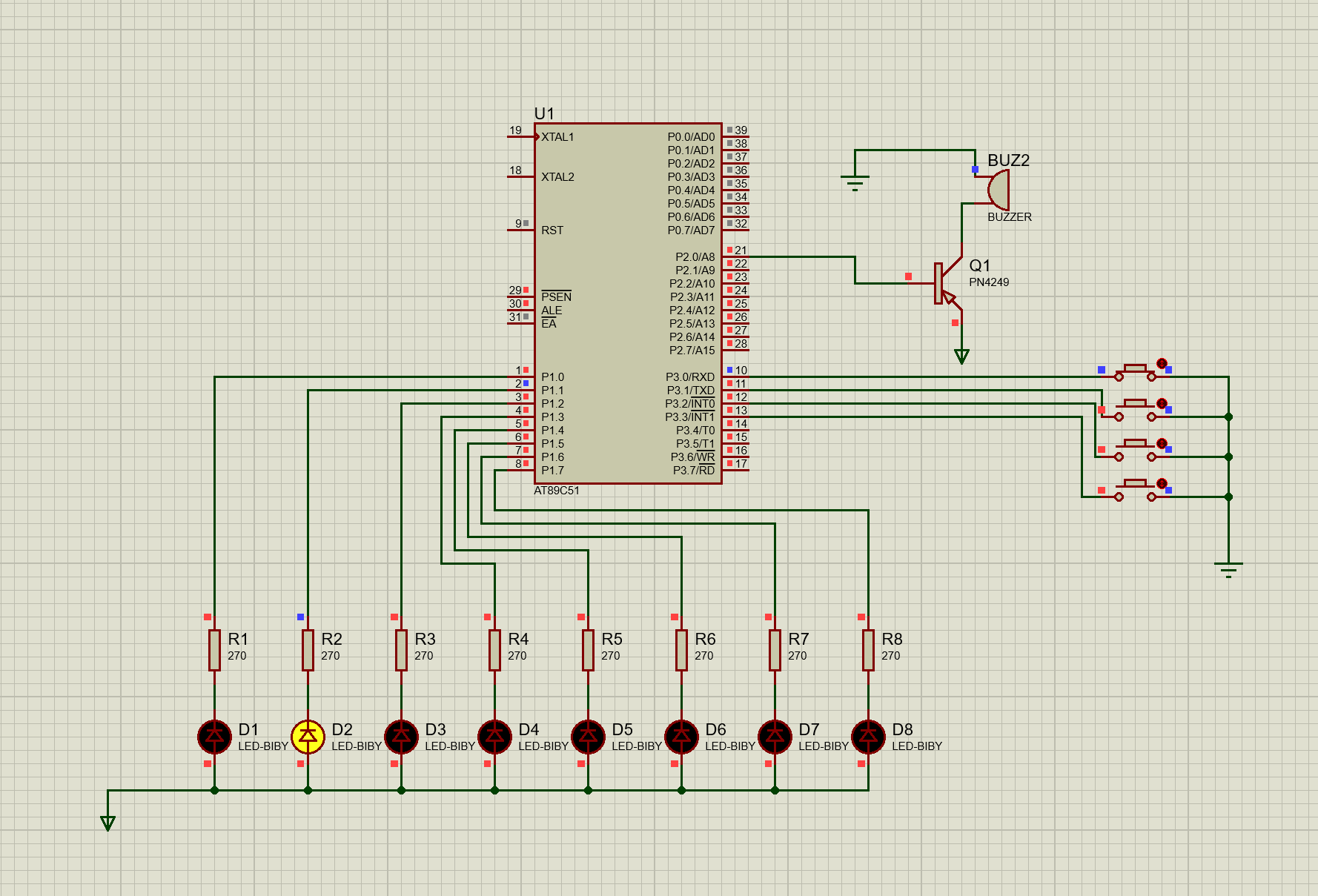

三、烧录文件，实现功能：

1、按下k1:从左至右依次点亮八只led灯,从右至左依次点亮八只led灯。

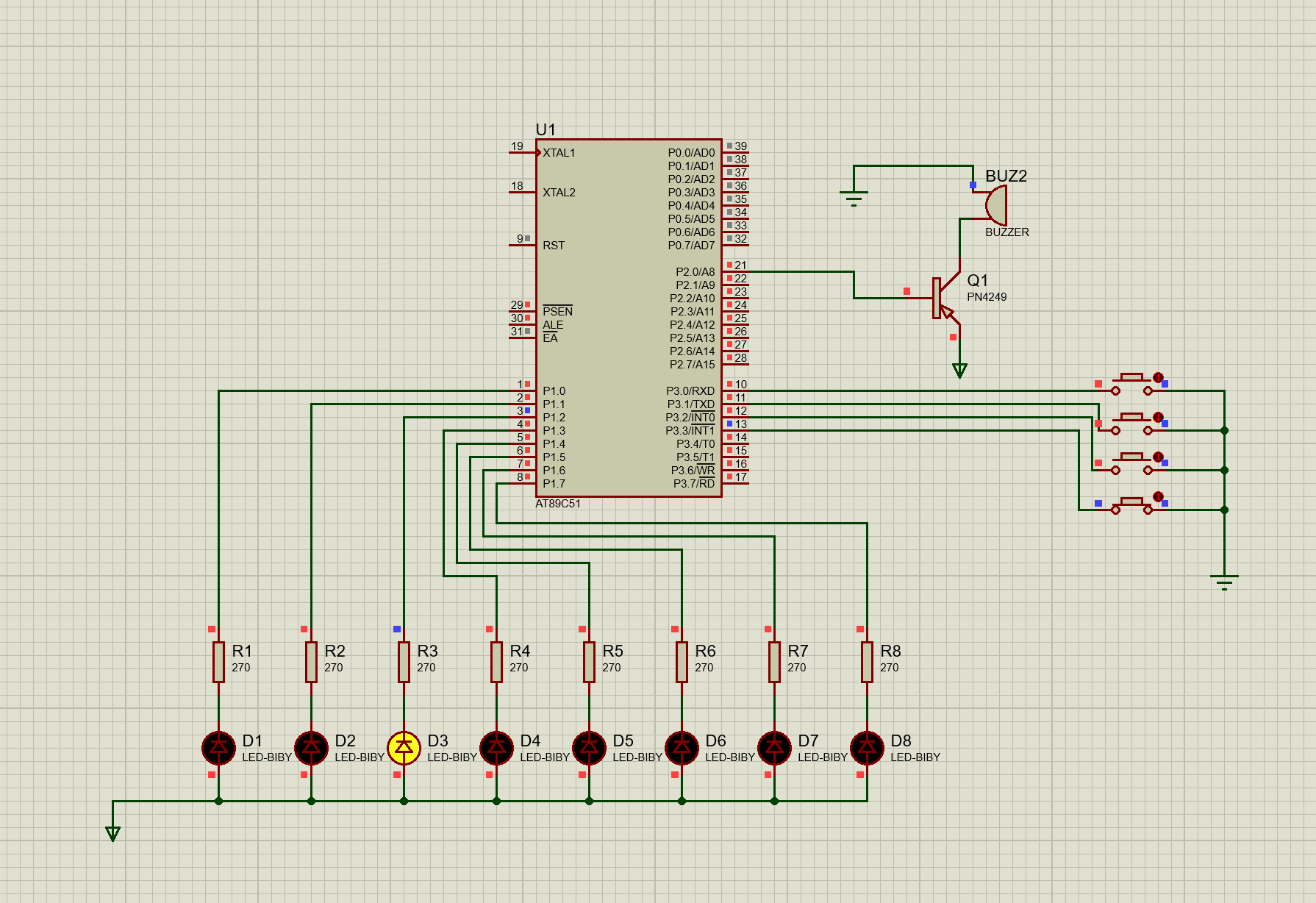

 2、按下k2:加速点亮奇数1357的led灯。

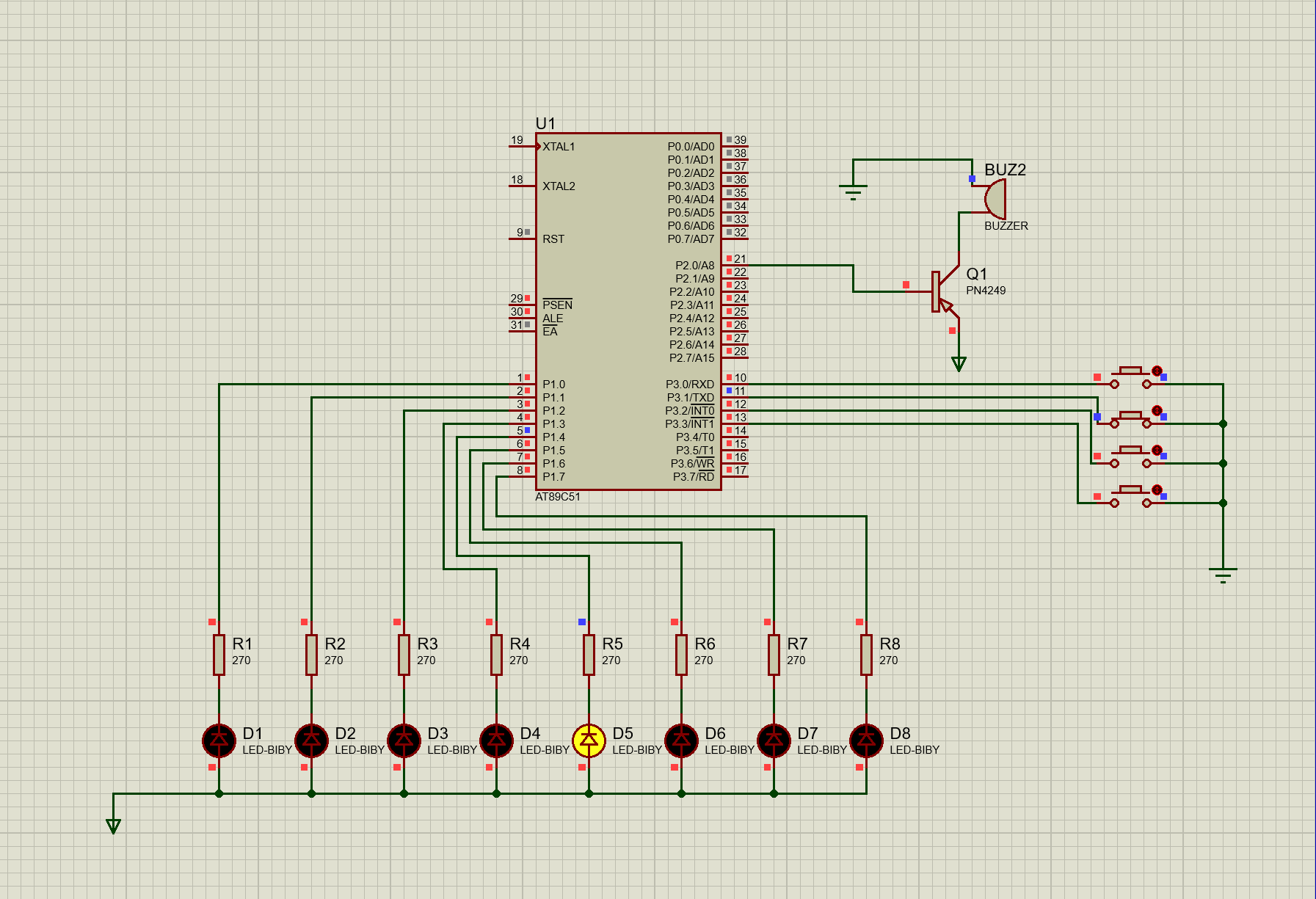

 3、按下k3:减速点亮奇数1357的led灯。

  4、按下k4:暂停流水灯，蜂鸣器长鸣。

 以上为此次帖子所有内容!
