8x16 模拟开关阵列芯片 CH446Q

[xiso303]

        本人最近在准备电赛模块，想要做一个程控滤波器模块（还未做出，后续做好后应该也会发帖）。因为我用的是程控滤波芯片MAX264，既可以单电源供电又可以双电源。但单电源供电会有限制，所以打算使用双电源供电。这样就遇到了一个问题，双电源供电后几个控制滤波器参数的引脚的高低电平变成了VCC和VEE，即低电平不是0V，而是变成了负供电电压-5V。而单片机无法产生负电压，也就不能对滤波器进行控制。所以我想到了使用模拟开关，单片机控制模拟开关进而控制MAX264参数引脚。而我需要的模拟开关数量又较多，所以就使用了今天要讨论的芯片：8x16 模拟开关阵列芯片  CH446Q。

一、概述

        CH446Q 是 8x16 矩阵模拟开关芯片。CH446Q 包含 128 只模拟开关，分布于8x16 信号通道矩阵的各个交叉点，每只模拟开关都可以独立的开启或者关闭，从而实现 8x16 信号通道的任意路由。

 二、主要特点

1、CH446Q 内置 128只独立的模拟开关，分布于 8x16 信号通道矩阵的各个交叉点。

2、CH446Q 支持 7 位并行地址输入，兼容现有同类产品。

3、支持串行地址移位输入，节约引脚。

4、支持 4V 到 12V 单电源电压，支持+5V 和 -7V 双电源电压。

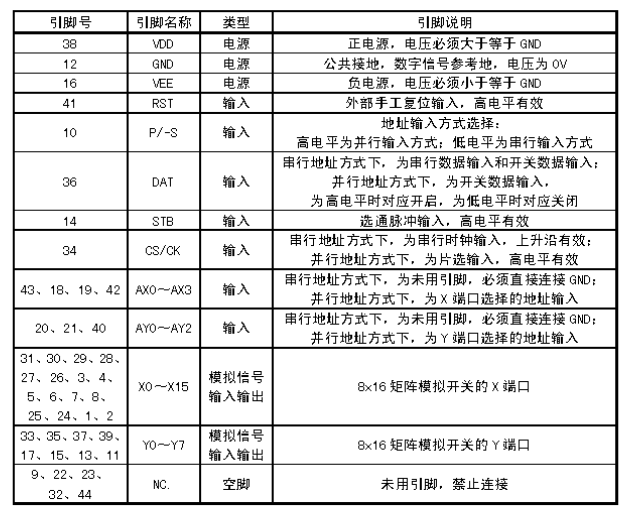

三、引脚

 四、功能说明

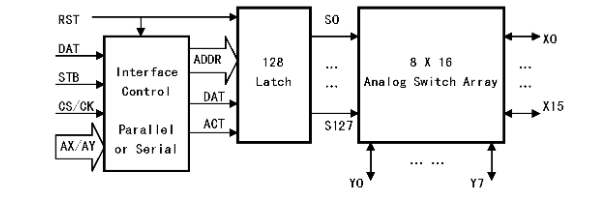

        参考上述的框图，CH446Q芯片内部分为三个部分:接口控制逻辑、128只锁存器、128只模拟开关阵列。其中的接口控制逻辑还包含了串行地址到并行地址转化。

        128只模拟开关分布于由16个X端口和8个Y端口组成的8x16矩阵的每个交叉点，使得任意一个X端口和任意一个Y端口之间能够在需要时导通或者断开，甚至可以使某两个X端口分别导通到某个Y 端口，实现任意两个X端口之间或者任意两个Y端口之间的间接导通。

        128只锁存器用于分别控制128只模拟开关的导通或者断开，128只锁存器被编址为0到127，由7位地址 ADDR6~ADDR0译码后选择。从RST引脚输入高电平复位信号可以将所有锁存器清0，从而导致所有模拟开关断开。需要开启或者关闭某一模拟开关时，应该通过7位的 ADDR提供锁存器的地址，并通过DAT提供开关数据〈1则导通，0则关闭)，然后产生一个ACT激活脉冲，将开关数据写入由ADDR译码指定的锁存器，实现对指定的某个模拟开关的控制。

        接口控制逻辑主要用于产生 ADDR地址和ACT激活脉冲。在并行地址输入方式下，由引脚AX0~AX3、AY0~AY2从低到高构成7位地址输入ADDR0~ADDR6，当CS/CK引脚输入的片选信号为高电平时,由STB引脚输入的高电平选通脉冲产生ACT激活脉冲，当CS/CK引脚为低电平时，不产生 ACT信号。在串行地址输入方式下，由CS/CK引脚输入时钟,在其每个上升沿，从 DAT引脚依次输入ADDR6、ADDR5直到 ADDR1、ADDR0（分别对应于AY2、AY1直到 AX1、AX0)，CS/CK引脚需要提供7个上升沿得到7位地址，并由STB引脚输入的高电平选通脉冲直接产生ACT激活脉冲。

        实际上，在并行地址输入方式下，ACT信号是CS/CK引脚输入和STB引脚输入的“与”，而在串行地址输入方式下，ACT信号只是来自STB引脚的输入。RST复位信号优先于ACT信号，当RST输入高电平时，ACT信号将被忽略，所有锁存器总是被清0。在ACT激活脉冲有效期间，DAT引脚可以动态改变输入的开关数据，并使得相应的模拟开关实时地导通或者关闭，但是在ACT信号结束之前(即STB的下降沿之前)，DAT引脚的输入数据应该保持稳定以便正确地锁存数据。

五、并行地址输入

          单片机7个引脚依次连接到7位输入地址ADDR0~ADDR6，给入脉冲并行输入地址。

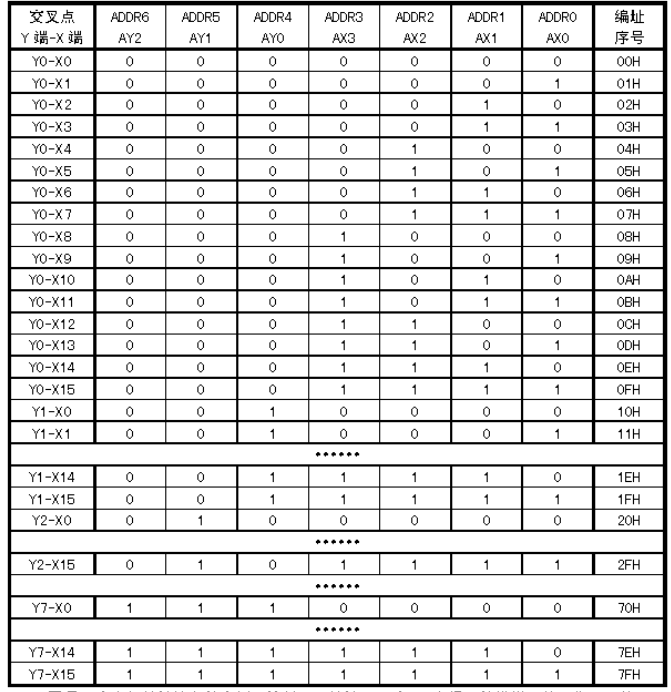

  下表为CH446Q 芯片 7 位地址 ADDR 的译码真值表，也是 128 只模拟开关的编址表。



六、串行地址输入

        串行输入能大量的节省单片机的引脚资源，我这次采用的就是串行输入方式。

        串行地址输入方式下的控制步骤：通过 DAT 引脚依次提供 7 位地址并用 CS/CK 引脚的 7 个上升沿移入 CH446，通过 DAT 引脚提供数据、向 STB 引脚提供一个高电平脉冲。

　　如果单片机通过 SPI 总线连接 CH446X，那么 SPI 提供的一字节 8 位数据的位 7 将被 CH446 丢弃，SPI 的位 6 到位 0 作为地址，单片机 SPI 的串行数据输出引脚连接 DAT 引脚提供开关数据，单片机使用一个独立引脚控制 CH446 的 STB 引脚。

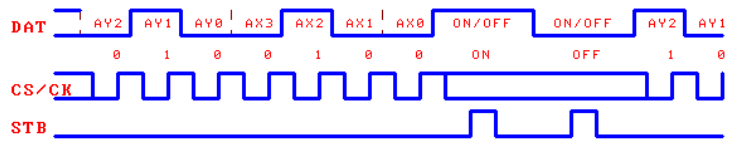

       下图为一个串行地址输入的实例，控制 24H 地址（Y2 和 X4 之间）的模拟开关，先开再关。

        在7位地址输入完毕后仍需输入一位以控制该地址开关的状态。

        如果 VEE 接负电压，那么模拟开关可以通过负电压的模拟信号，否则 VEE 接 GND，模拟开关只能通过高于-0.3V 的模拟信号。

　　由于模拟电路与数字电路共用 VDD，为减少干扰，VDD 和 VEE 引脚必须外接退耦电容，并且建议将数字输入信号的边沿适当放缓，降低传输频率。另外，对于强干扰的应用环境，单片机可以每隔数秒定期对 CH446 进行刷新，确保各个模拟开关处于正确的开关状态。

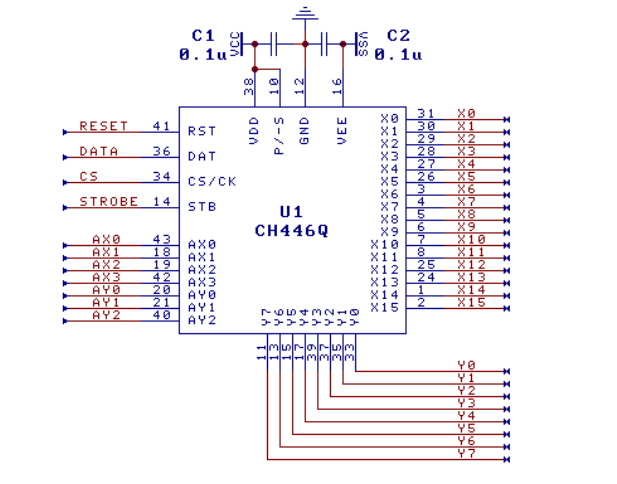

　　图为CH446Q电路



七、单片机程序

/* **************************************************
//  函数功能：延时ms函数
//  参数：

************************************************** */
void delay_ms(u16 ms)
{
	u16 i,j;

	for(i=0;i<ms;i++)
	 for(j=0;j<12;j++);
}

/* **************************************************
//  函数功能：CH466Q模拟开关复位，所有通道关闭
//  参数：

************************************************** */

void Control_Switch_Reset(void)
{
	CH446Q_RST = 1;
	delay_ms(1);
	CH446Q_RST = 0;
}


/* **************************************************
//  函数功能：CH466Q模拟开关通道选择导通
//  参数： Address：选择的开关地址
//		   State: 为1，该开关导通
//				  为0，该开关关闭

************************************************** */

void Control_Switch_State(u8 Address,u8 State)
{
	u8 ByteCnt;

	CH446Q_STB = 0;
	CH446Q_DAT = 0;
	delay_ms(1);
	for(ByteCnt = 0;ByteCnt < 7;ByteCnt++)
	{
		CH446Q_CLK = 0;
		if(Address & 0x40)
		{
			CH446Q_DAT = 1;
		}
		else
		{
			CH446Q_DAT = 0;
		}
		CH446Q_CLK = 1;
		Address <<= 1;
	}
	CH446Q_CLK = 0;
  if(State == 1)
	{
		CH446Q_DAT = 1;
	}
	else
	{
		CH446Q_DAT = 0;
	}
	CH446Q_STB = 1;
	delay_ms(1);
	CH446Q_STB = 0;
}

void main(void)
{
	Control_Switch_Reset();

	Control_Switch_State(0x00, 1);  //Y0,X0导通
	Control_Switch_State(0x01, 1);  //Y0,X1导通
	while(1)
	{

	}
}

八、结束语

　　以上只是我对于这几天的学习的一个总结。本人也是一名学生，学识浅薄，上述如有错误，大家可以直接在评论区提出来，共同进步。
