Quartus 2 中 Modelsim仿真和SignalTap II调试（组合逻辑电路）|“朝闻道”知识分享大赛“

小白codew 2023-12-24 19:35:57

这是我参加朝闻道知识分享大赛的第10篇文章

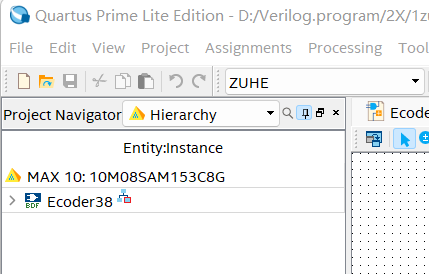

1.新建工程以及原理图文件（新建工程时选择小脚丫对应板子10M08SAM153C8G）

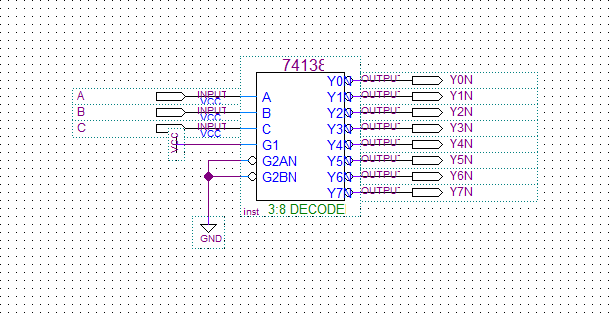

2.在原理图文件中添加38译码器，并连接对应输入输出，完成编译

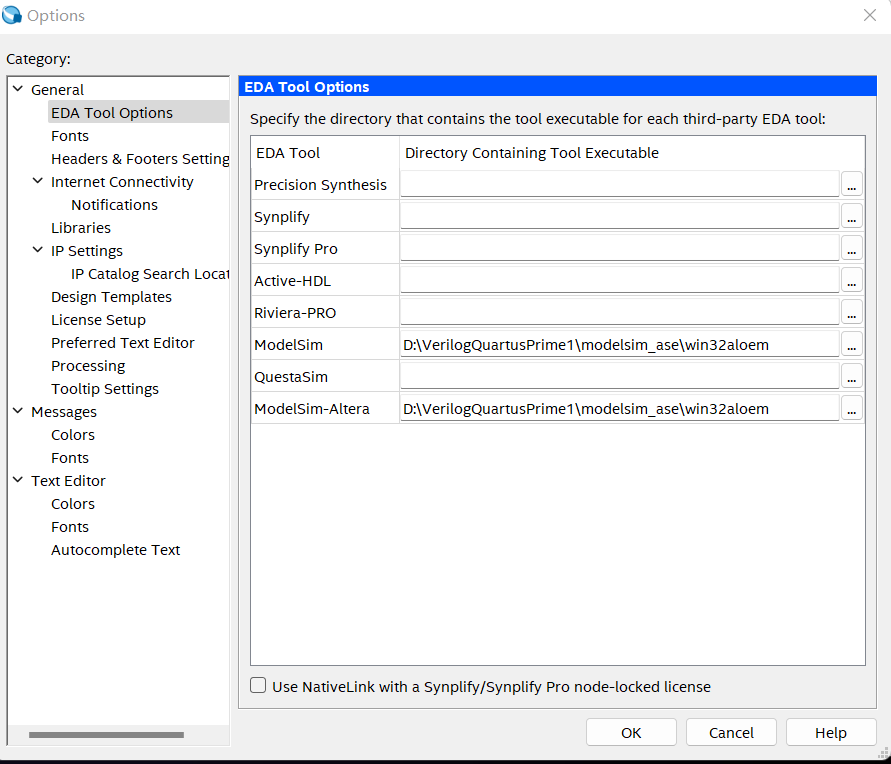

3.建立quartus与modelsim的链接（在tools>options中）

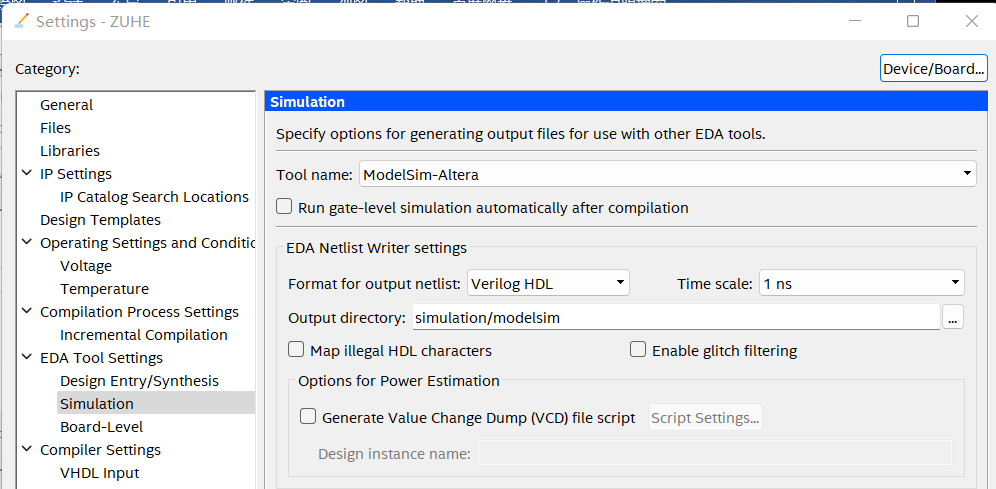

4.设置仿真文件的格式和目录（在assignments>settings中）

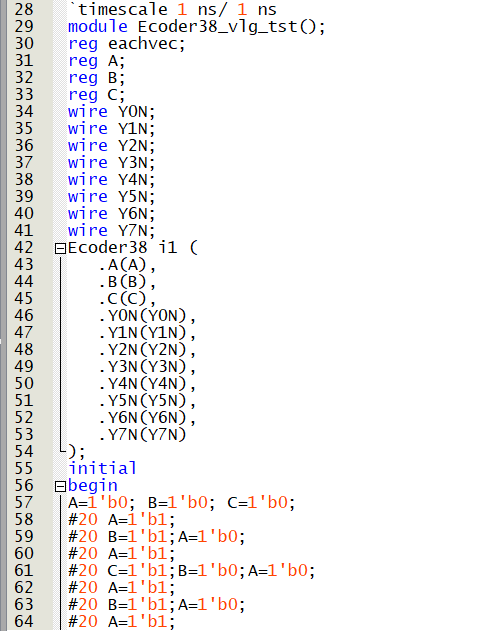

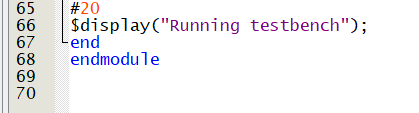

5.编写test bench代码（选择processing>start>start test bench template writer自动生成模板文件），并保存

6.设置导入编写的test bench代码（在assignments>settings中进行设置）

①点击compile test bench

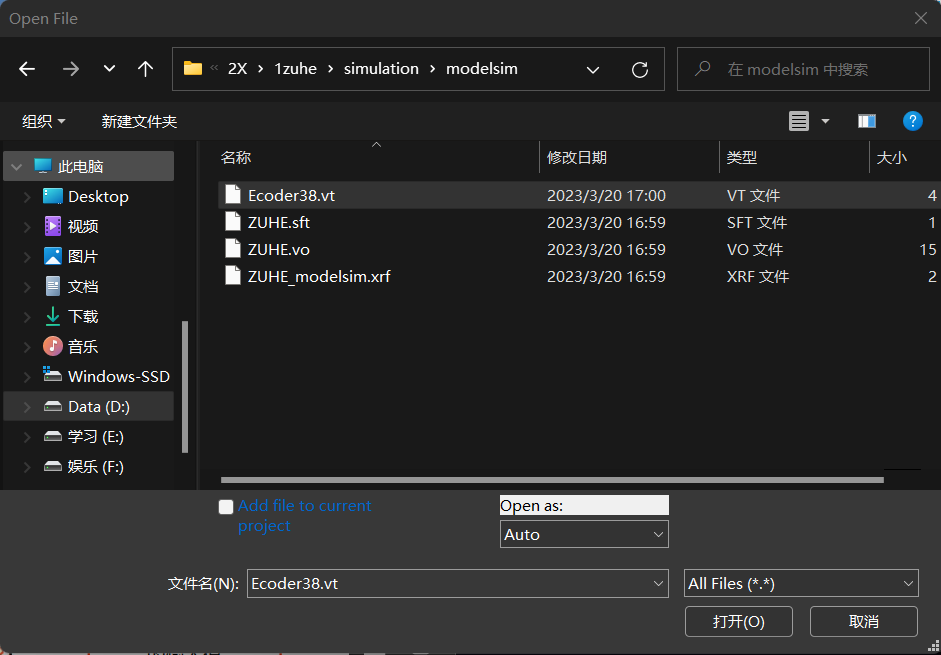

②输入test bench模块名并导入test bench文件

7.启动门级仿真，观察仿真结果。可看出38译码器逻辑功能正确

8.分配管脚，完成编译

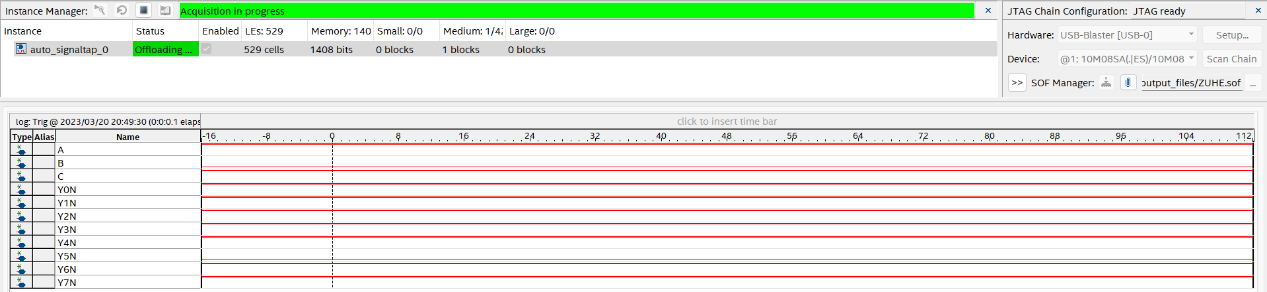

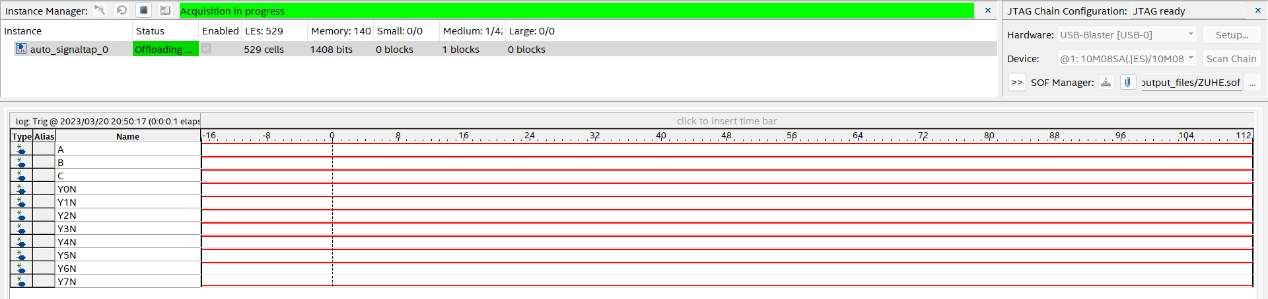

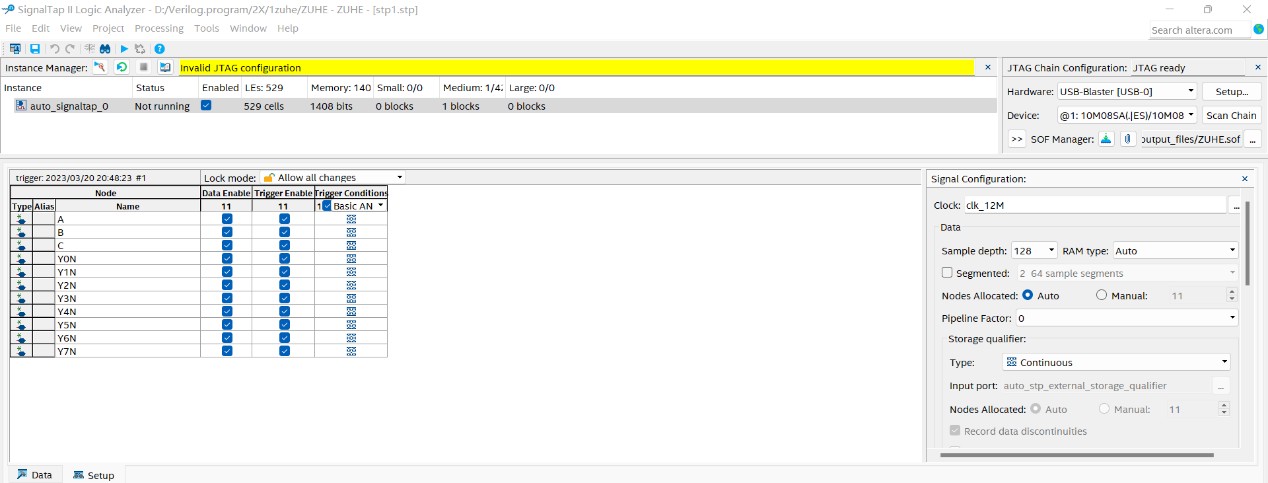

9.配置逻辑分析仪，添加观察信号，观察逻辑分析仪波形，结果正确

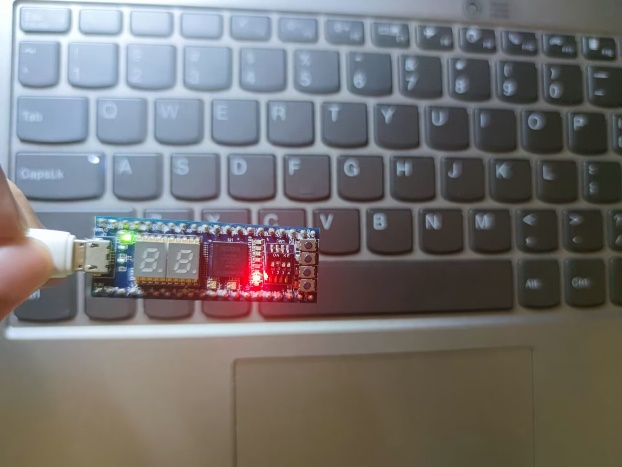

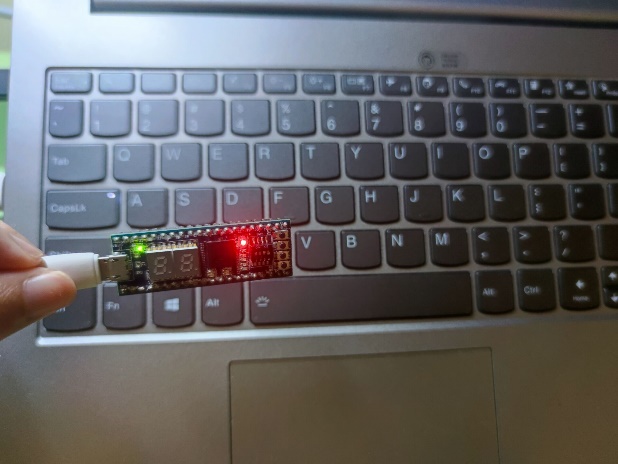

10.板上验证，拨下前三个不同开关，8个LED灯显示译码结果，结果正确

...全文
