这是我参加朝闻道知识分享大赛的第 2 篇文章。

一、介绍

    立创EDA专业版是立创EDA团队花费一年的时间打造的全新版本。

    相对标准版功能更加强大，标准版的遗留问题都会解决掉，全新的 PCB 绘制。

    基于 WebGL 引擎，相对标准版更好的布线体验，可以流畅提供数万焊盘的 PCB 设计，顺滑流畅不卡顿。

    各种约束也会加强，提供规则管理等功能。

    提供器件选型功能，不需要频繁在立创商城和立创EDA编辑器之间来回切换。

    提供了器件概念，器件 = 符号 + 封装 + 3D模型，只允许放置器件在原理图画布中。加强库的复用。

    支持层次图绘制，可以支持多达 500 页原理图页绘制，PCB 支持五万个元件依然可以流畅缩放和平移和布线。

    支持一个工程多个单板设计。

    支持 DXF 导入导出，支持 PDF 导出。

    立创EDA专业版还在不断开发中，立创EDA标准版原有的一些功能将逐步提供，后续会提供推挤，差分，扇出，3D导出等高级功能。 [2]

    经过两个多月的开发，已经完成两个版本间账号体系合并的开发，已于 2022.01.16 (星期天)晚上 18:30 点上线。 [3] [7]

    立创EDA标准版和专业版均已推出客户端，用户可在没有网络时使用。

二、基础用法

1、库路径和工程路径建立

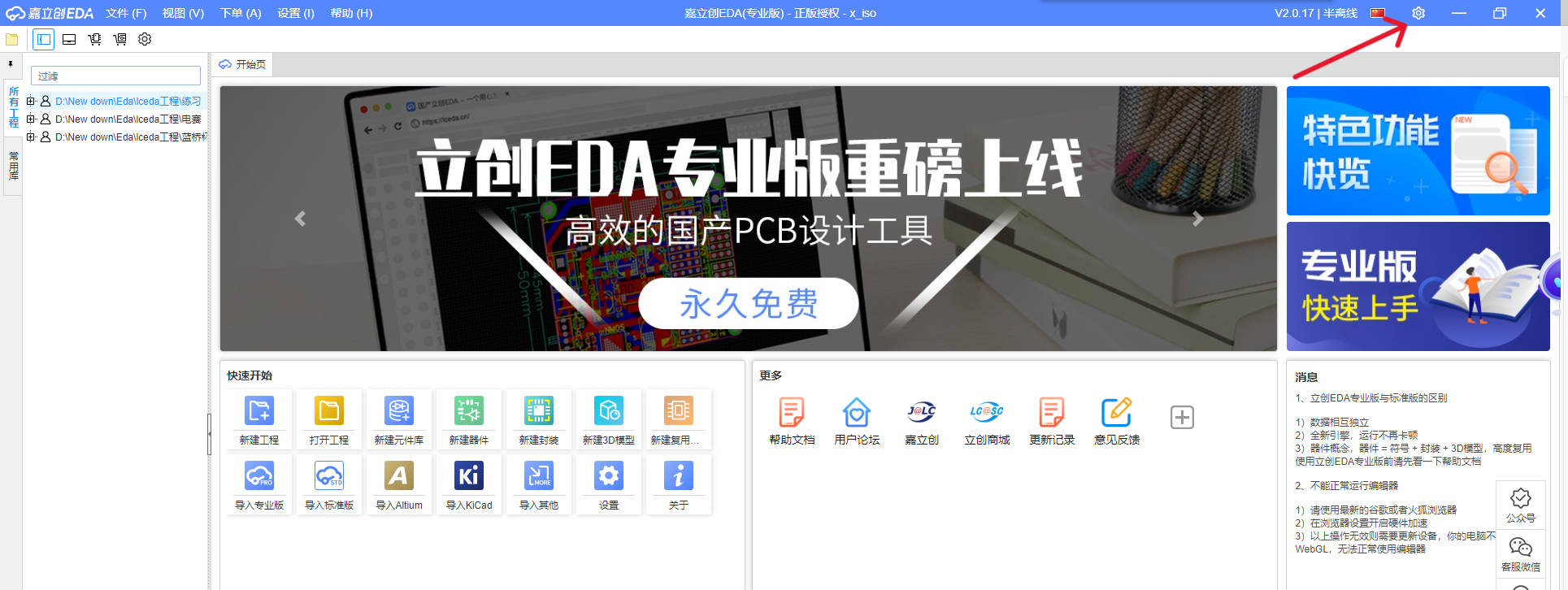

打开嘉立创EDA专业版软件，完成注册登录后进入初始界面。

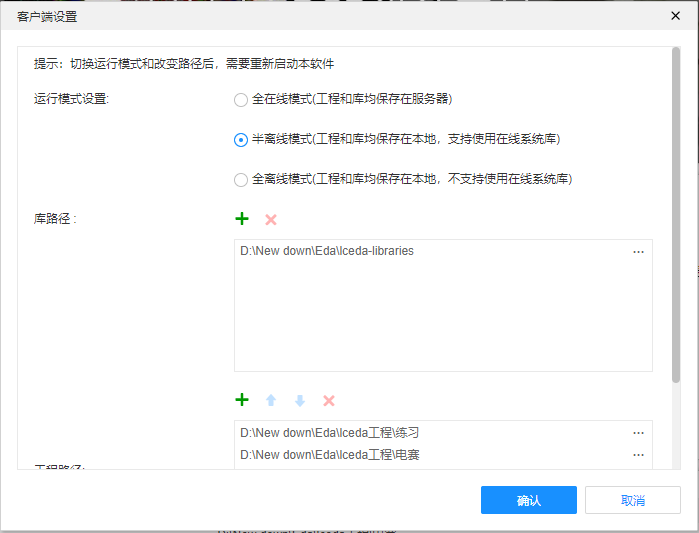

点击右上角齿轮图标，进入客户端设置界面。

 在这里可以更改运行模式，创建库路径和工程路径。

运行模式推荐半离线模式，库路径和工程路径可以分别点击对应的 “+” 按钮和 “X” 按钮进行创建或者删除。注意，更改了设置或路径后需重启该软件哦。

2、新建工程

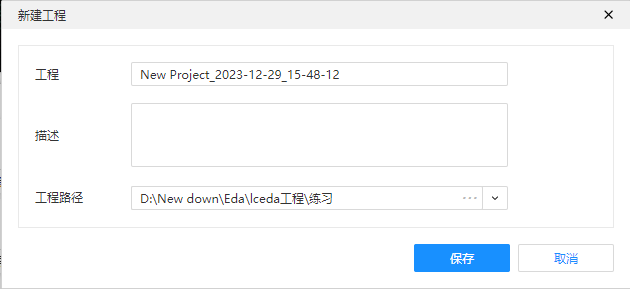

点击左上角文件-新建-工程，可新建一个工程，并将其添加进上一步设置好的工程路径中。

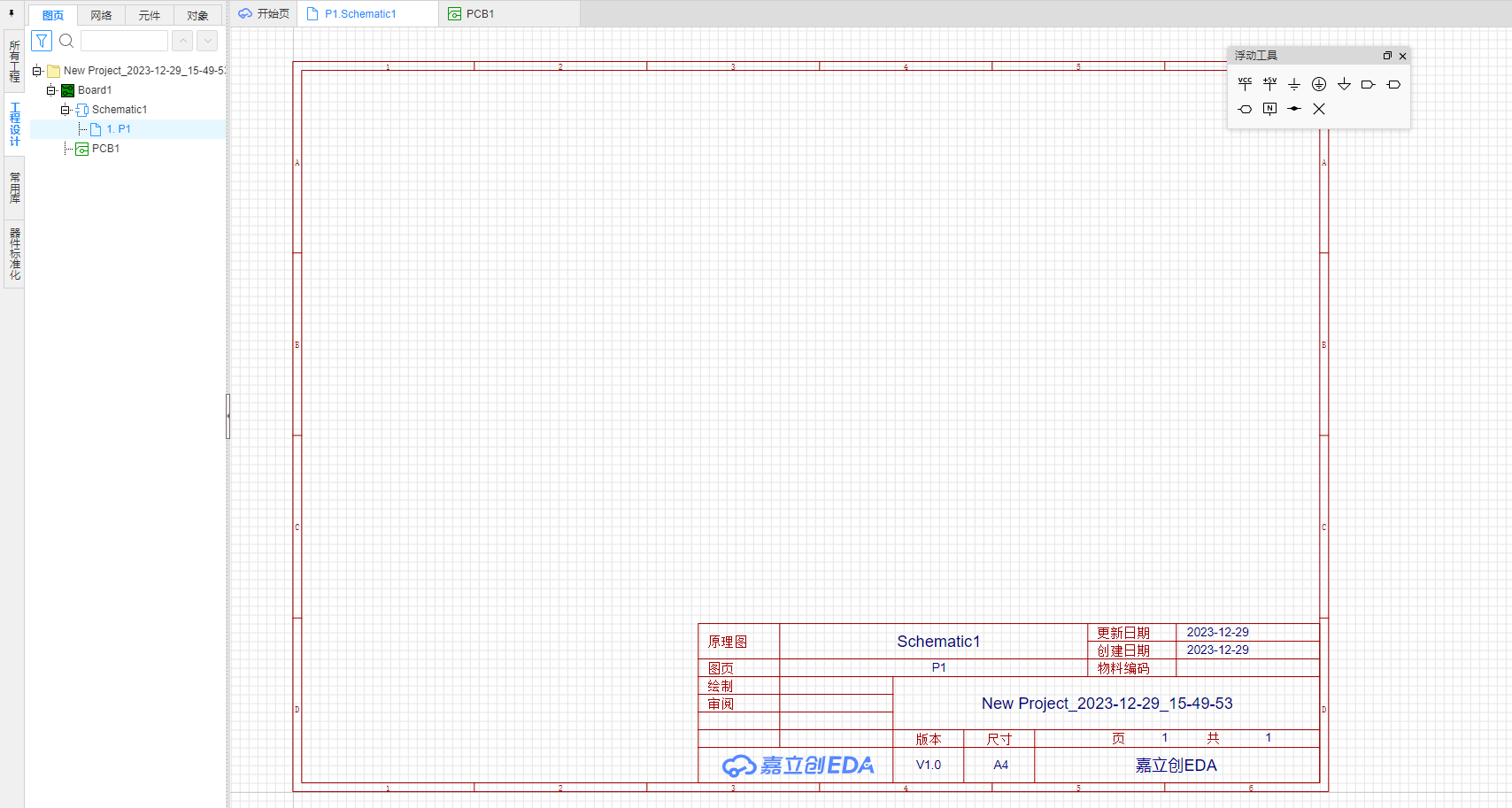

 双击打开原理图和PCB界面后就可以愉快的进行原理图和PCB设计了。

 3、原理图绘制

    以最简单的NE5532放大电路为例。

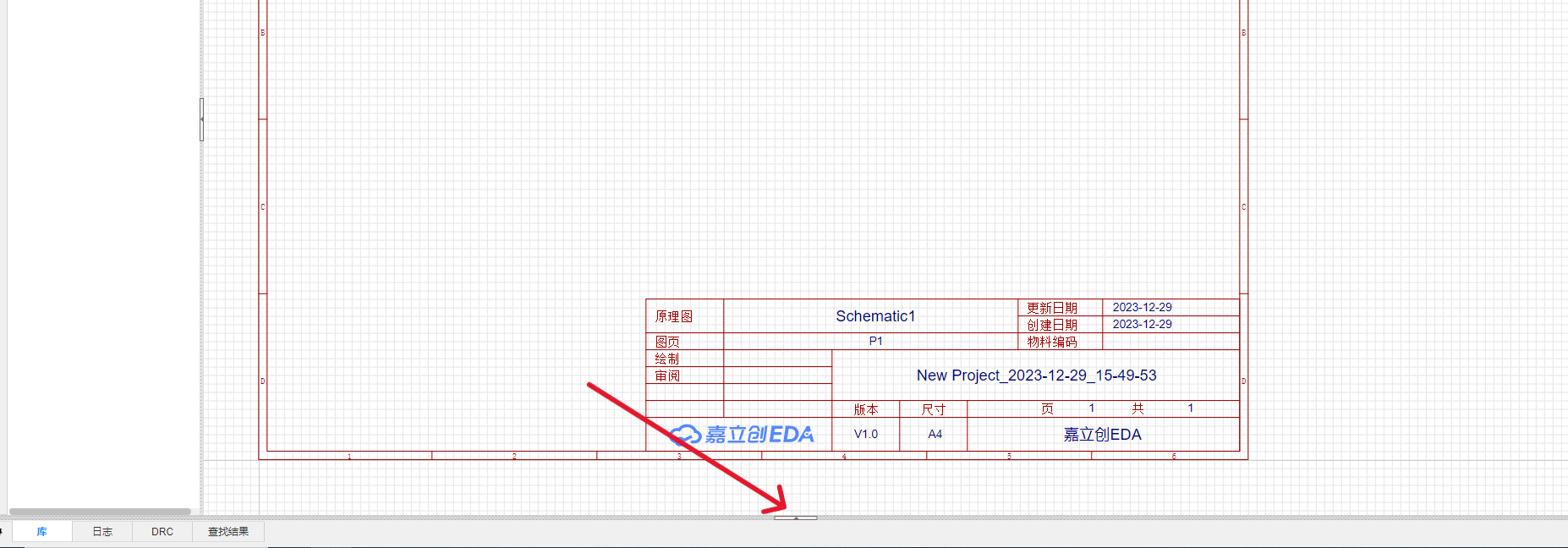

    首先点击底部箭头：

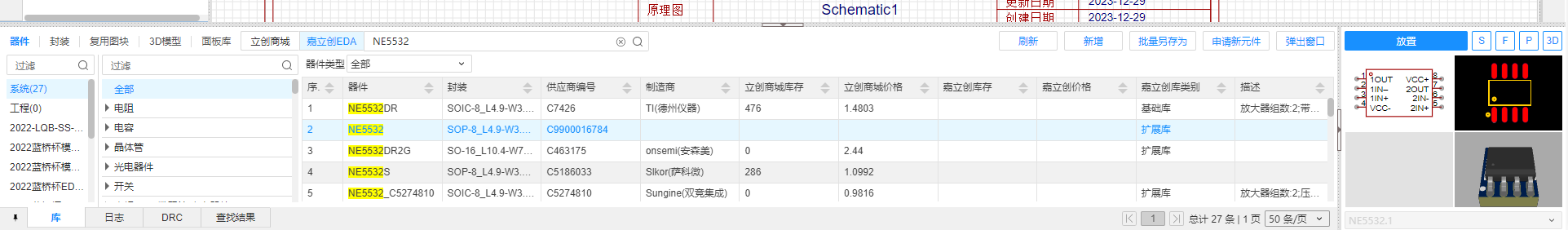

 搜索 “NE5532” 并找到想要的封装

 双击该元件，即可将其放入原理图中。其它元件同步骤。

 将元件摆放完后，可利用快捷键 “W” ，将元件通过导线连接起来。选中器件后空格可以使该器件旋转。

 元件连接无误后可点击上方 设计-检查DRC以检查原理图有没有接错。如无错误，则基本上原理图就绘制完毕。

4、PCB绘制

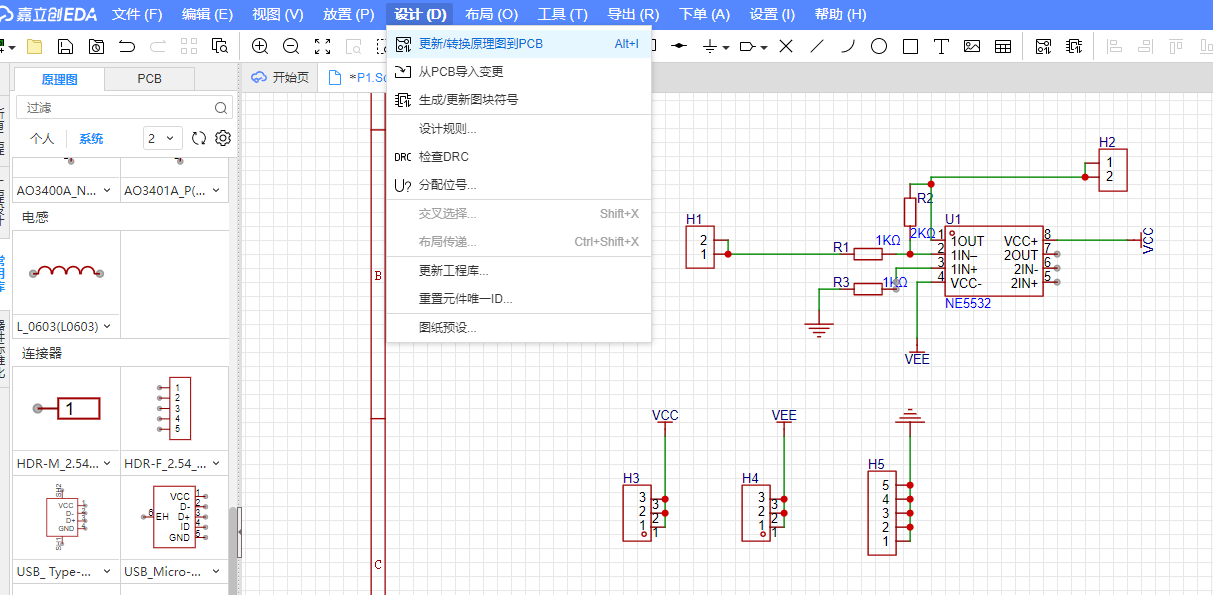

原理图绘制完毕后，点击上方 设计-更新/转换原理图到PCB，进入PCB绘制界面即可开始PCB绘制。

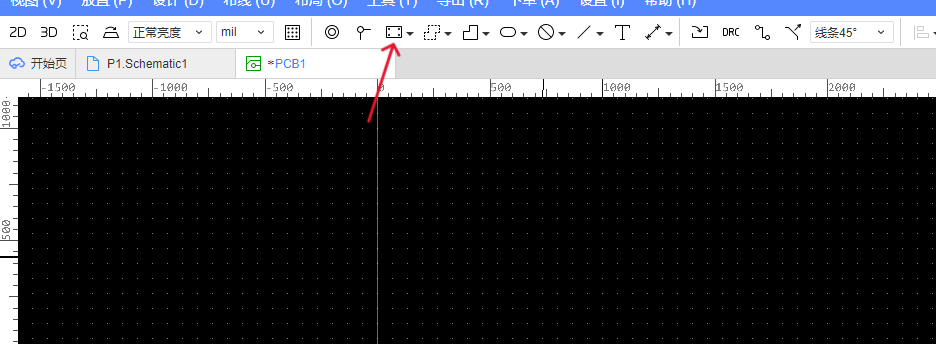

   点击上方板框，可以划出绘制PCB板的大小。将元件合理布局，即可以按照不同层板的画法进行PCB的连接，在这里不做细讲。



  画完后再次检查DRC，无误则PCB绘制完毕。

  以上即是嘉立创EDA专业版最基础的用法，有不清楚的可以在评论区随时问哦。
