求助贴：HDMI的TMDS电路高速差分对的单端对地信号，实测的最高、最低、平均电压与预想的不一样

[stm32h743]

测试环境：接口类型HDMI的A类接口，引脚编号1，引脚名称Tx2+。负载显示屏为1080p。

测量方式：20G的高速差分探头连接source端的HDMI接头，探头+极连接HDMI接头的Tx2+，差分探头-连接GND

疑问：HDMI的TMDS电路在实测的时候最高值与最低值电压值与预想的不一样

预想值：最高值电压：3.3V，最低值电压：2.8V，平均电压3.05V

实测的数据：   最高值电压：3.03V，最低值电压：2.54V，平均电压2.79V

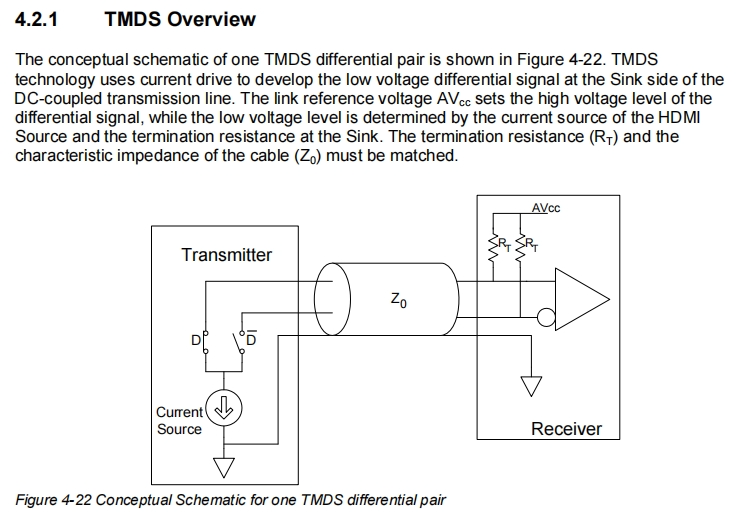

TMDS的驱动电路为下面：RT = 50R    source端电流源的电流大小为10mA

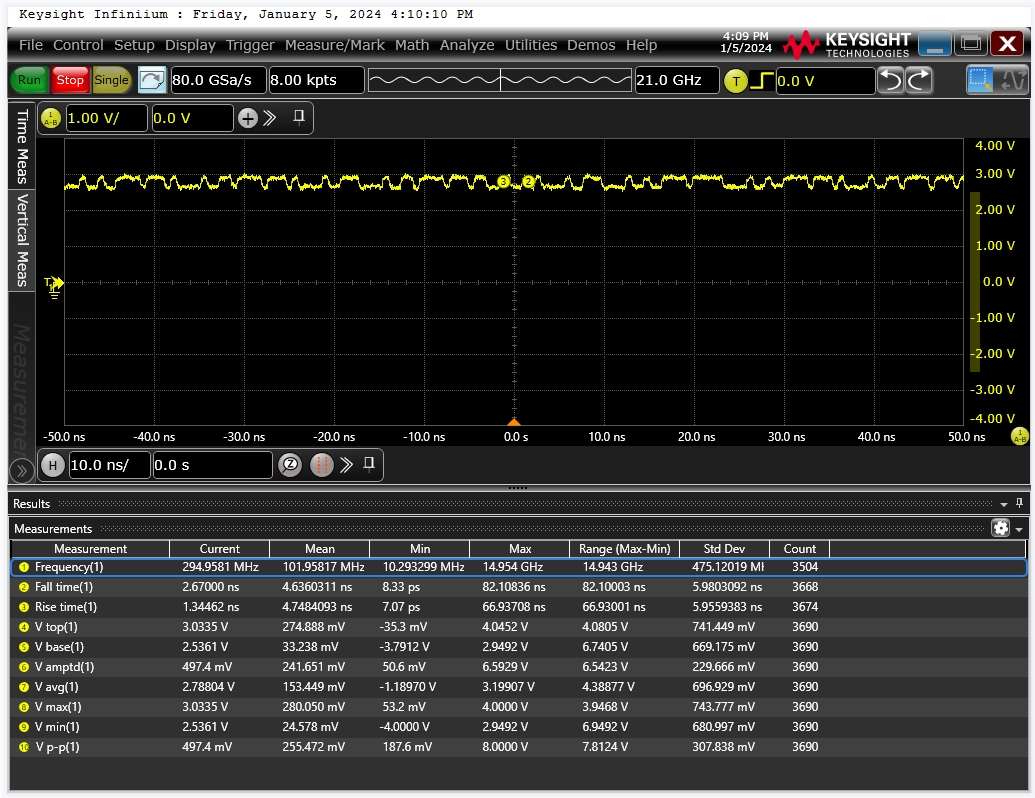

 实测结果：



使用ADS进行电路仿真时得到的波形结果是和预想一致的，但是为什么实测的结果会有差异

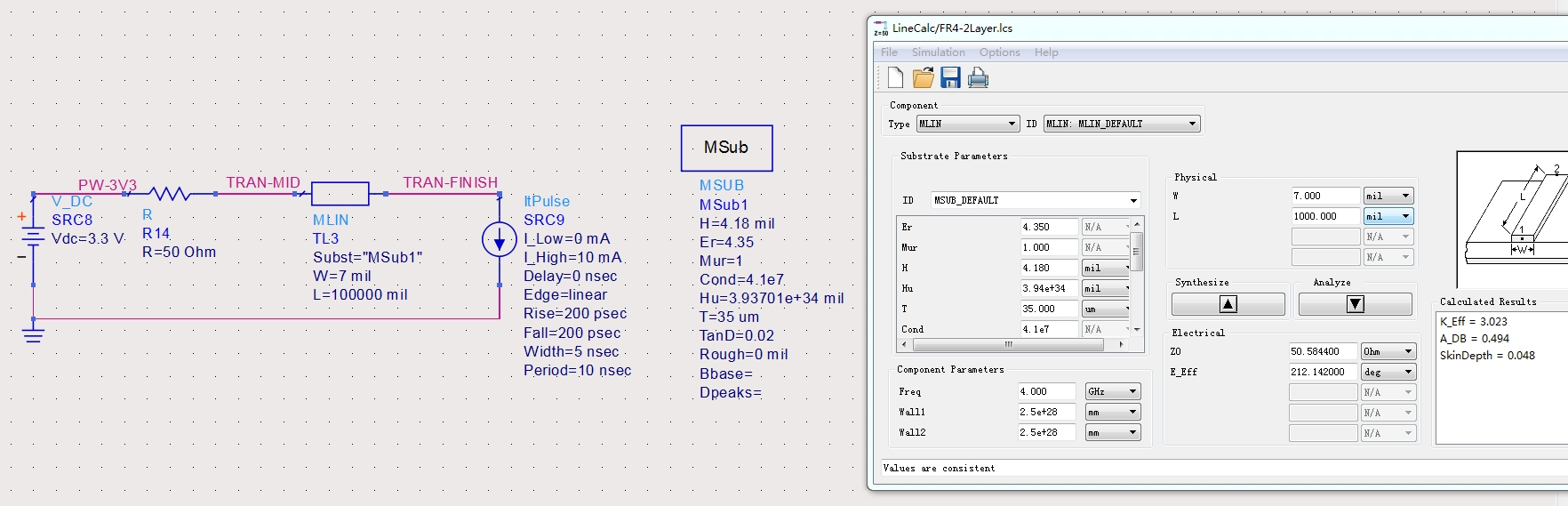

ADS仿真电路：传输线TL3已经进行了阻抗匹配

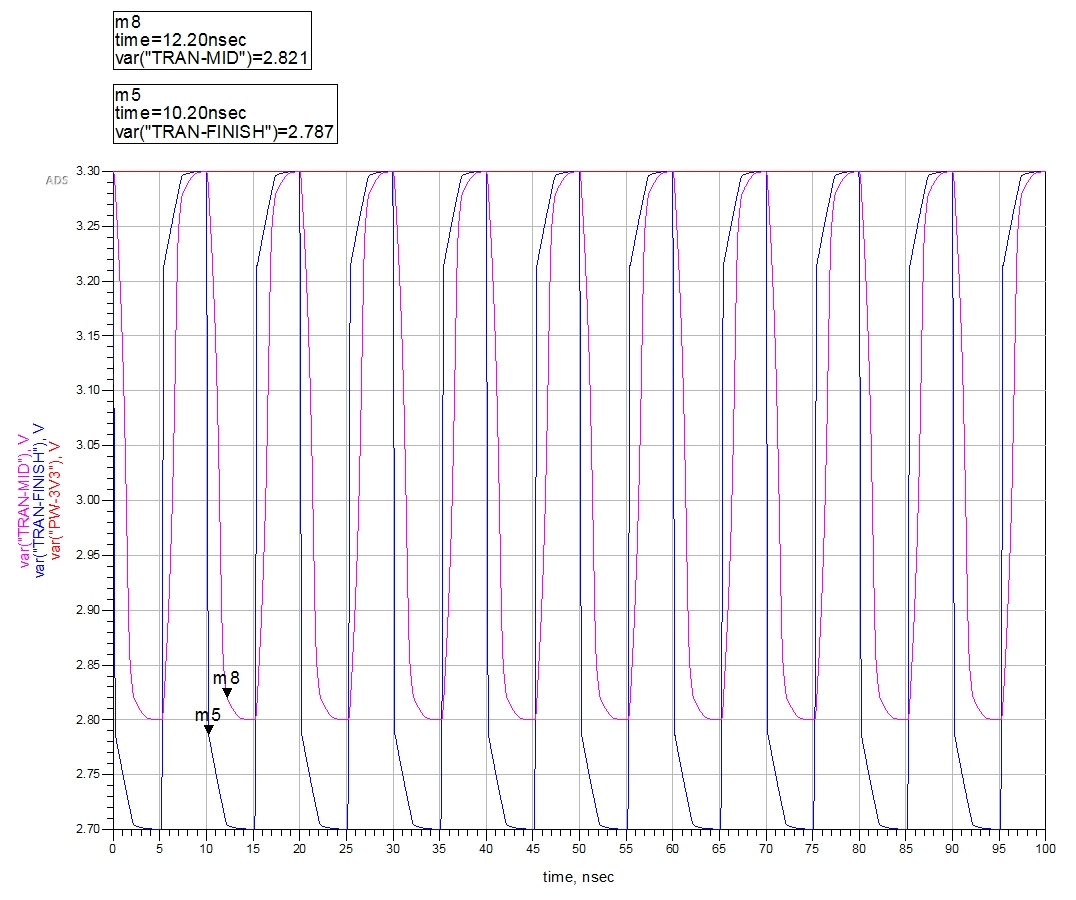

 仿真出来的波形：
