LED刹车灯灯驱动芯片全亮·半亮·爆闪三功能IC内置mos内阻小恒流效果佳

[深圳世微半导体小丘]

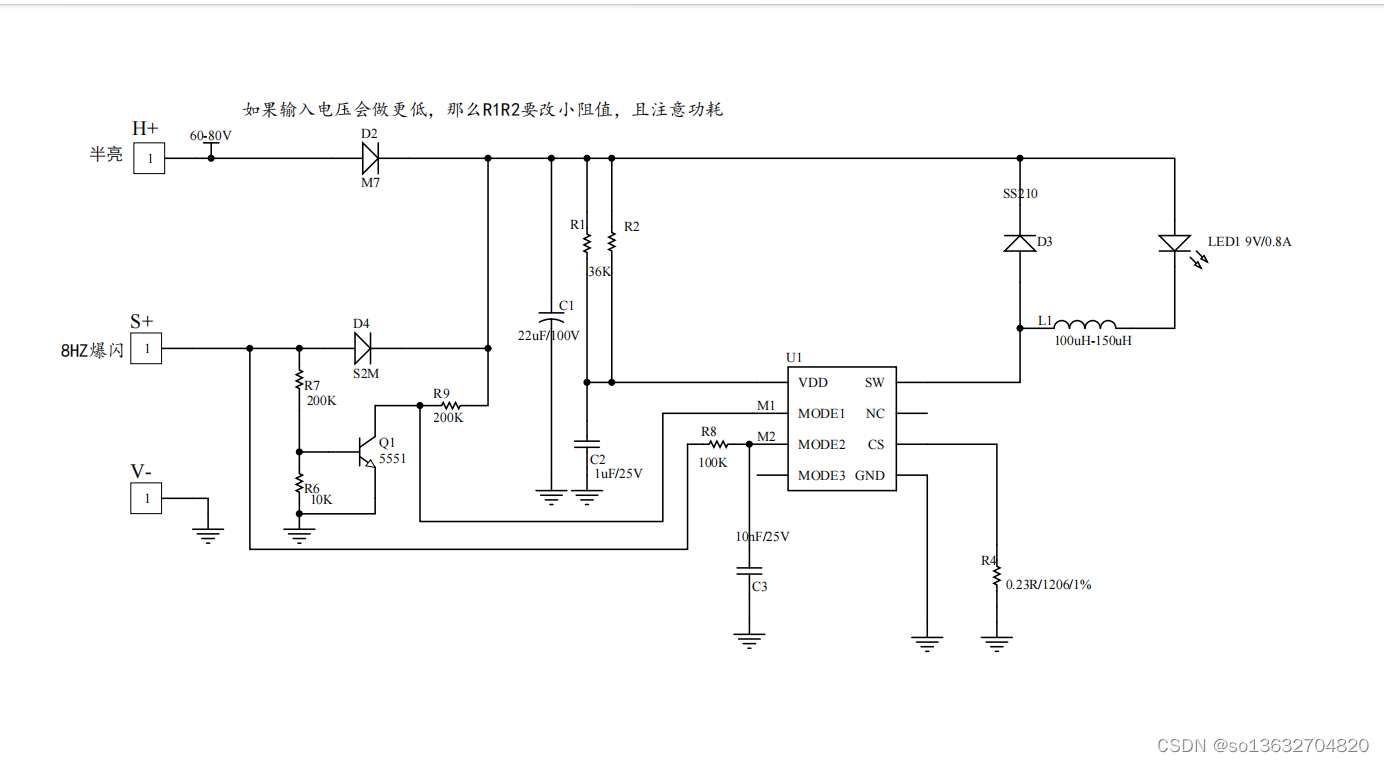

刹车灯方案应用线路图

注意事项

1、大电流路径走线要粗，铺铜走线最佳。

2、大电路回路面积以最短、最宽路径完成最佳。

3、开关切换连接点：电感 L、SW PIN 与续流肖特基二极管，走线要短与粗，铺铜走线最佳，但同时需要适当面积作为电感、IC 与二极管散热。

4、Vin 端的输入电容要靠近输入端和 CS 电阻地，以达到稳压和滤波功效

5、采样电阻 Rcs 靠近 CS /GND PIN

6、VDD 电容需靠近 VDD PIN，且 1UF 以上容量。

7、未使用的 MODE1 和 MODE2 可接 GND，以达到最佳的抗干扰效应。

AP2402 是一款 PWM 工作模式,高效率、外围简单、内置功率管，适用于 5-100V 输入的高精度降压 LED 恒流驱动芯片。输出最大功率可达 15W，最大电流 1.5A。

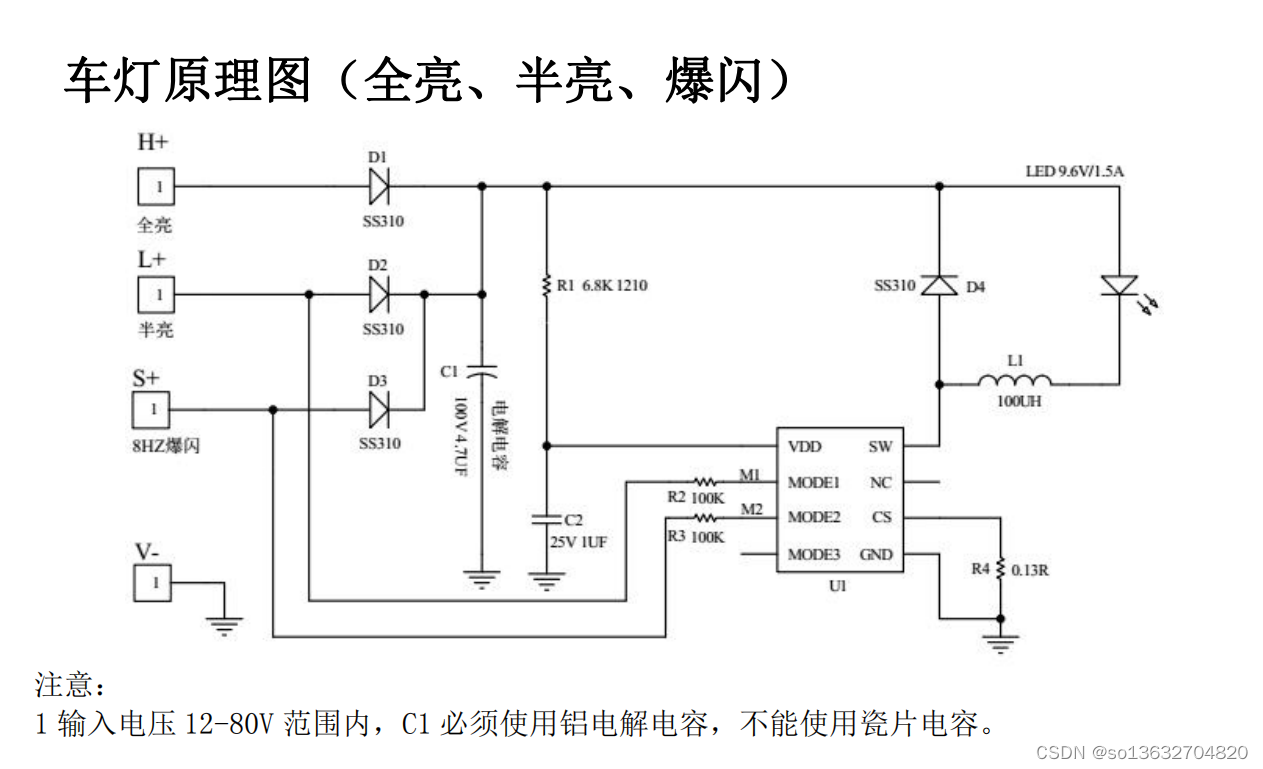

AP2402 可实现三段功能切换，通过 MODE1/2/3 切换三种功能模式：全亮，半亮，爆闪，

AP2402 工作频率固定在 150KHZ 左右，同时内置抖频电路，可以降低对其他设备的 EMI干扰。另外采用平均电流采样模式，可以提高宽输入电压情况下的电流精度。

AP2402 带有输出短路保护功能，5V～100V 输入条件下，短时短路不会损坏电源器件。

AP2402 还有过温调节电流的功能。当芯片内部的温度达到 140℃左右时，会自动调低输出电流。

深圳市世微半导体有限公司，专业值得信赖

服务热线：13632704820                                      联系人：贺生

芯片供电

AP2402 采用外部供电，需要提供约 800uA 的电流才能保证芯片的正常工作，外部供电分压电阻可以根据这个电流参数设计，同时注意选择合适的电阻封装适应不同输入电压情况。
