产品描述
AP5101C 是一款高压线性 LED 恒流芯片 , 外围简单 、 内置功率管 , 适用于6- 100V 输入的高精度降压 LED 恒流驱动芯片。最大电流2.0A。
AP5101C 可实现内置MOS 做 2.0A, 外置 MOS 可做 3.0A 的。
AP5101C 内置温度保护功能 ,温度保护点为 130 度 ,温度达到 130 度时 ,输出电流慢慢减小,达到保护芯片电路功能。
AP5101C 支持PWM 调光功能 ,可通过DIM脚用 PWM 信号调节 LED 输出电流。
AP5101C 采用 ESOP8 封装。
产品特点
宽输入电压范围: 6V ~ 100V
可设定电流范围: 10mA ~ 2000mA
恒流精度高 , ±5%
Vin 电压: 6-100V
内置过温保护
内置 MOS 可做 2A ,也可在外置 MOS做3A
低压差: 700MV@2A(当输入11.7V时,输出11V时,可做2A电流)
应用领域
电动车 ,摩托车灯照明 ,手电筒
汽车灯照明,LED 线性恒流驱动 ,台灯
LED 矿灯、 LED 指示灯等
应用信息
供电/启动
上电时通过 VIN 脚给芯片供电 ,输入电压
大于 2V 时 ,芯片开始工作。
电流设置
输出电流: Io =0.3V÷ Rcs。
过温保护
芯片内置了智能过温保护电路 ,随着温度过高慢慢降电流
应用注意点
由于线性降压的特性 ,一旦输入输出压差过大时 ,整体电路的效率非常低 , 同时多余的损耗都在芯片内部的 MOS 上 ,故此在电路上最好多串二极管或电阻分担芯片承受功耗。
例如:Vin=50V ,Vout=9V , Io =1A ,如未串入 电 阻 分 担 功 耗 , 芯 片 瞬 间 承 受(50- 9)*1A=41W ,极有可能损坏芯片。
建议:在输入输出压差大的场合 ,不建议直接采用典型应用图的电路 ,建议在 LED 灯串中串电阻分担功耗。
PCB 布线参考
ESOP8 封装底部焊盘 ,必须紧贴铝基板 ,并增加散热措施。没贴好可能直接导致芯片烧坏。

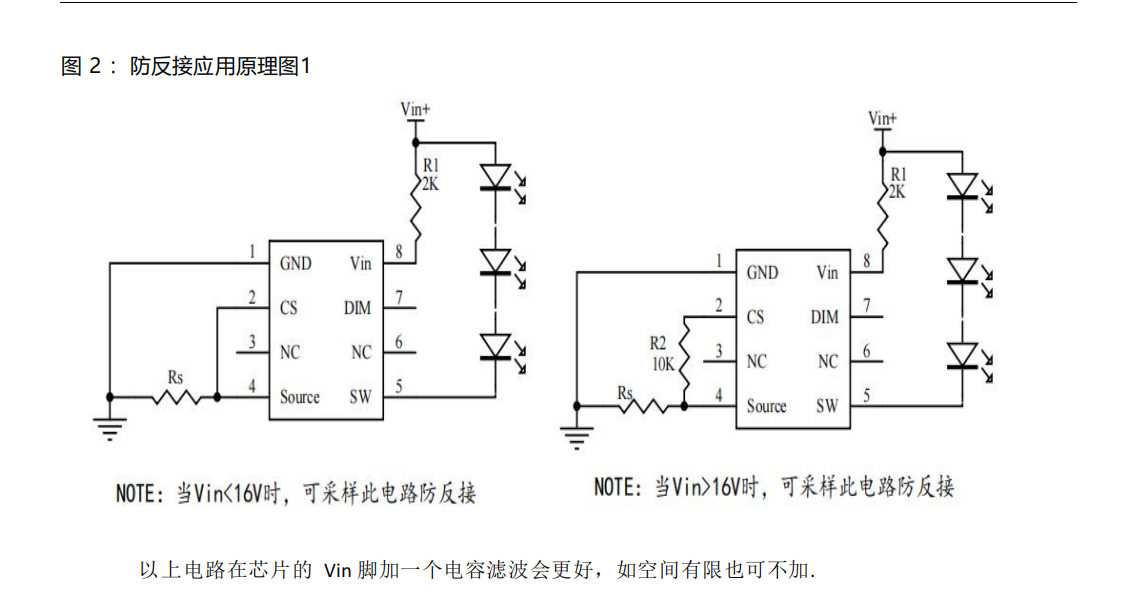

大电流的走线尽量加大 ,特别是 SOURCE 引脚及输入输出线。 防反接应用
输入电源正负反接时芯片会烧坏 ,可在芯片 VIN 端口串联电阻 ,限制反接时电流 ,防止烧坏。 12V 应用建议 1KΩ ~ 5KΩ ,24V 应用建议 4.7 ~ 10KΩ 。也可在输入端串联二极管的方式防反接。
电流较大时需选用足量功耗、余量的肖特基二极管.

                                     深圳市世微半导体有限公司,专业值得信赖

                                      服务热线13632704820

                                      联系人:贺生
