降压恒压芯片平衡车专用AP8851H大电流1.5A
墨衍会员 · AI 创作全网分发 墨衍智能分发 通过墨衍一键同步至各平台 可同步平台 CSDN微信公众号微博知乎掘金百家号博客园抖音小红书 你的文章也可以这样分发 墨衍会员 ¥399起/年，写一次发全网
我也要 关注 + 加入社区产品描述

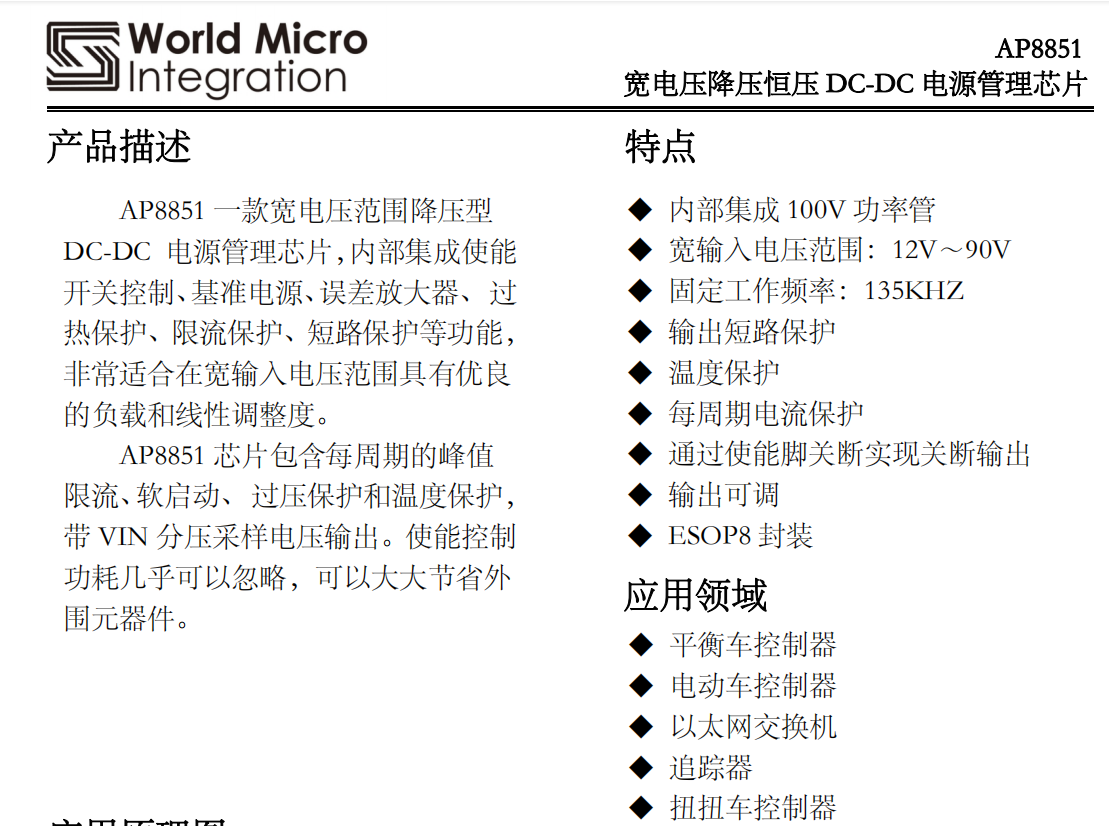

AP8851H 一款宽电压范围降压型DC-DC 电源管理芯片，内部集成使能开关控制、基准电源、误差放大器、过热保护、限流保护、短路保护等功能，非常适合在宽输入电压范围具有优良的负载和线性调整度。
AP8851H 芯片包含每周期的峰值限流、软启动、过压保护和温度保护，带 VIN 分压采样电压输出。使能控制功耗几乎可以忽略，可以大大节省外围元器件。
特点
◆ 内部集成 120V 功率管
◆ 宽输入电压范围：10V～120V
◆ 工作频率：110KHZ
◆ 输出短路保护
◆ 温度保护
◆ 最大输出电流1.5A
◆ 通过使能脚关断实现关断输出
◆ 输出可调
◆ ESOP8 封装
应用领域
◆ 平衡车控制器
◆ 电动车控制器
◆ 以太网交换机
◆ 追踪器
◆ 扭扭车控制器
◆ 续流二极管
续流二极管主要用于开关管关断时为电感电流提供一个回路，这个二极管的开关速度和正向压降直接 影响 DC-DC 的效率，采用肖特基二极管具有快速的开关速度和低的正向导通压降，能给 AP8851H 降压器提供高效率性能。
◆输出电压设置
输出电压由 FB 引脚上的两个分压电阻进行设定，内部误差放大器基准电压为 1.25V，输出电压 ：
VOUT = 1.25*（1+ R2/R1）
◆PCB 布板注意事项
深圳市世微半导体有限公司，专业值得信赖
服务热线：13632704820 联系人：贺生
输入电容VIN、VB 跟 VS之间自举电容尽量靠近芯片管脚；芯片背面尽量大面积铺铜，良好的散热，可以实现更大的电流输出，大电流路径（GND、VIN、VS、IS）走线尽量宽、短连接。
