一、被测产品概述
二、测试装置介绍
三、损坏MCU的根因与解决
1、损坏MCU的根因
2、问题的解决
一、被测产品概述

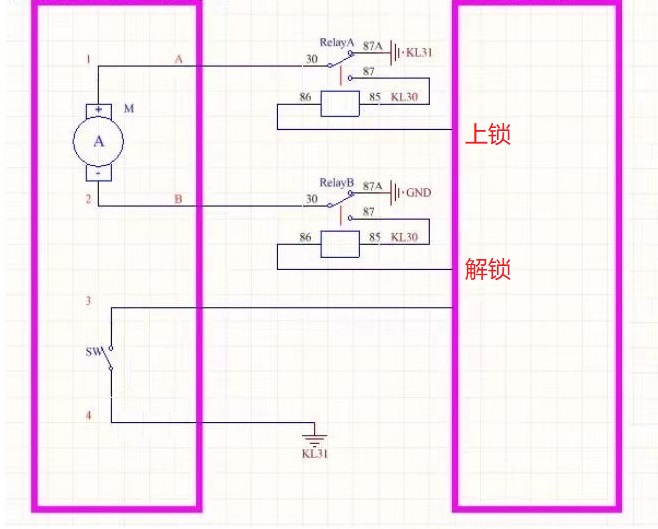

被测产品其中一个子零件由1个电机M、1个开关SW以及一些结构件共同组成。
上锁时，电机M正转带动联动杆，锁柄推出，SW闭合；
解锁时，电机M反转带动联动杆，锁柄收回，SW断开。
二、测试装置介绍

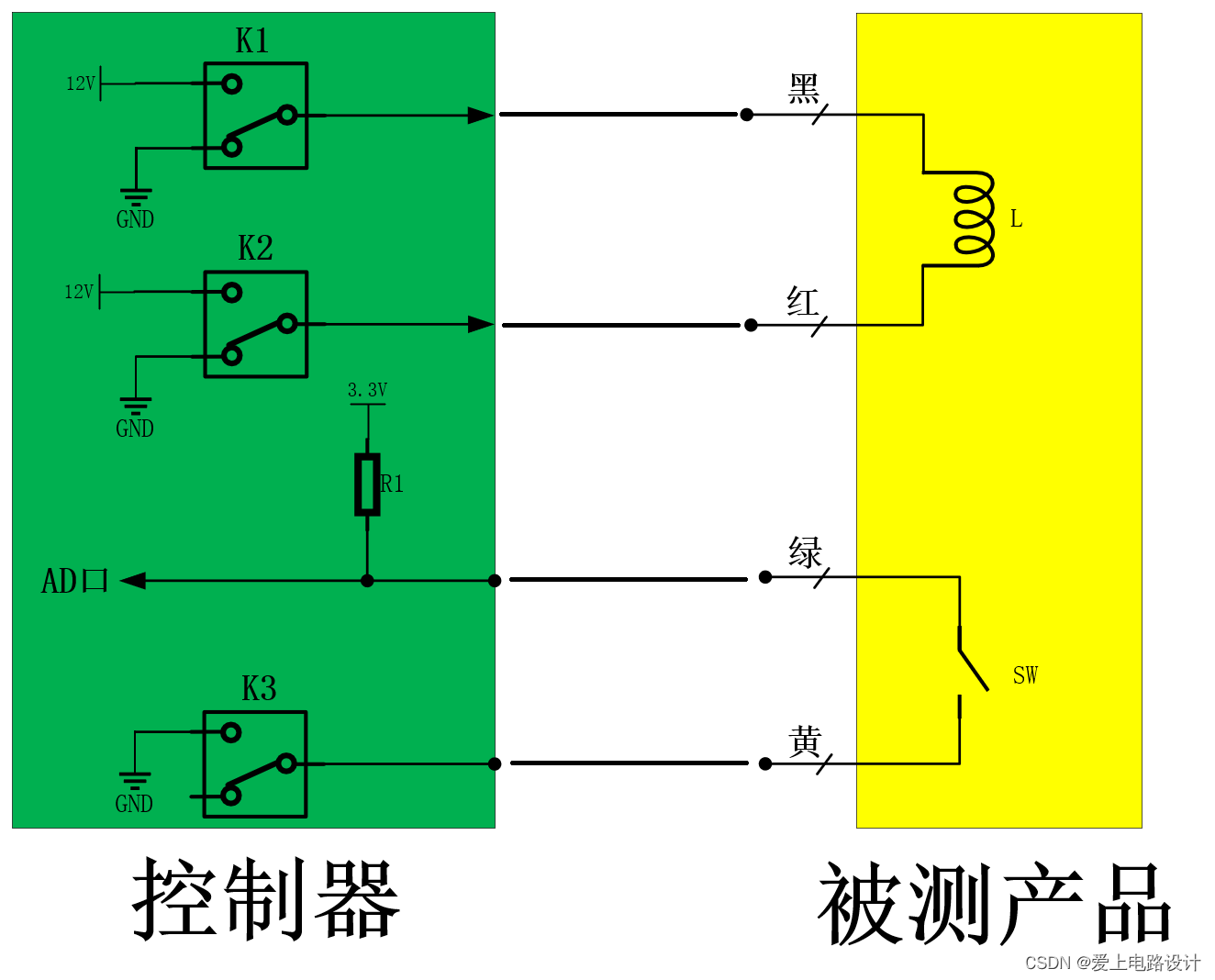

部分功能需求：电机M的上锁与解锁驱动，可识别线间短路、线序错误。正常连接如下图，其中K1、K2、K3为继电器，L为电机M的线圈，通过读取AD口的值判断SW是否闭合。
线间短路检测：开机后，K3断开。启动装置时，判断AD口电压在3V以上。电机的功能测试时，K3常闭。
原文件visio绘制(测试装置)
但检验人员可能会在夹具上放错线序，错误的线序如下图所示。
三、损坏MCU的根因与解决
1、损坏MCU的根因

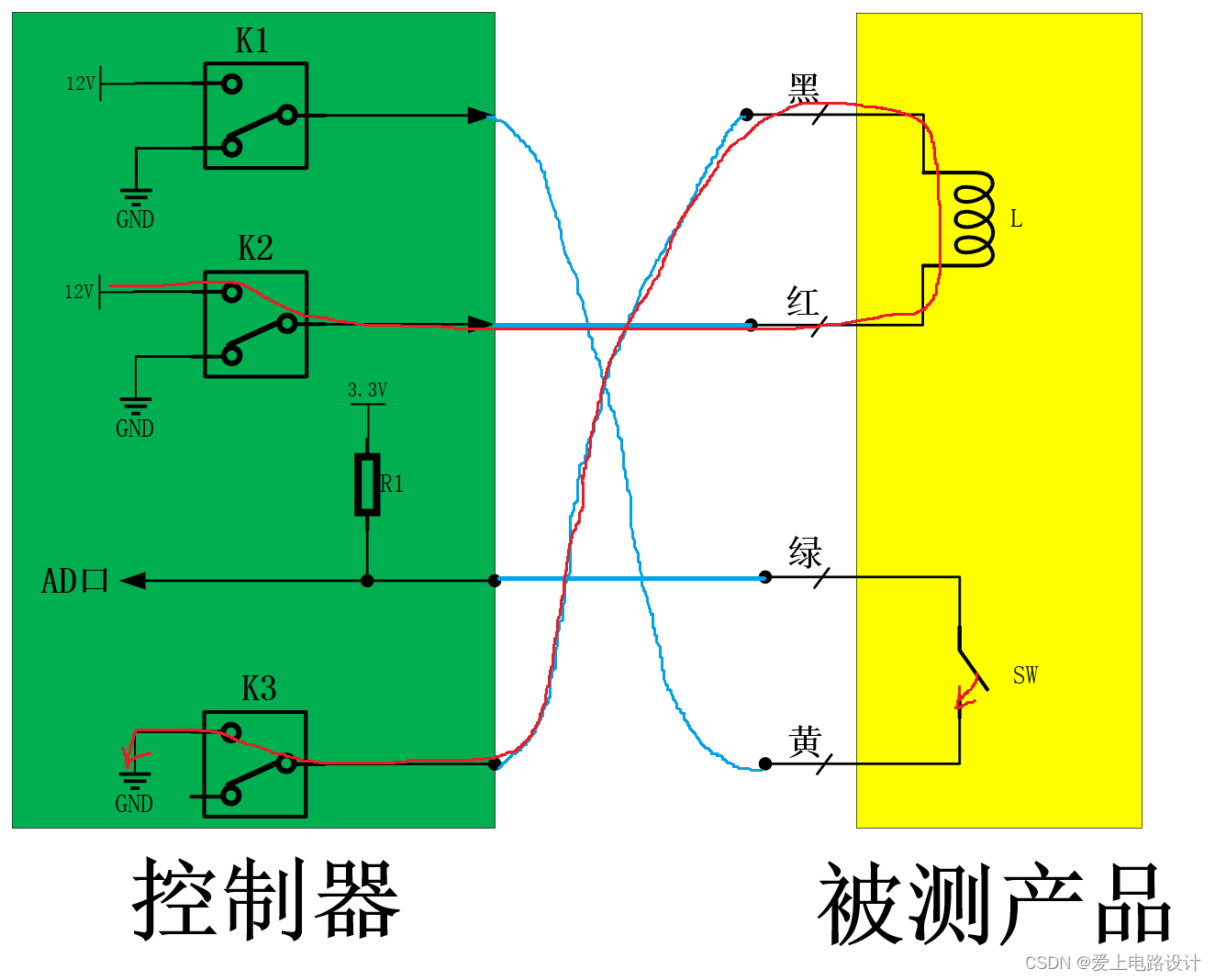

MCU控制K2接通12V，K3闭合，电机正转到位，SW闭合，电流路径(红色)如下图。

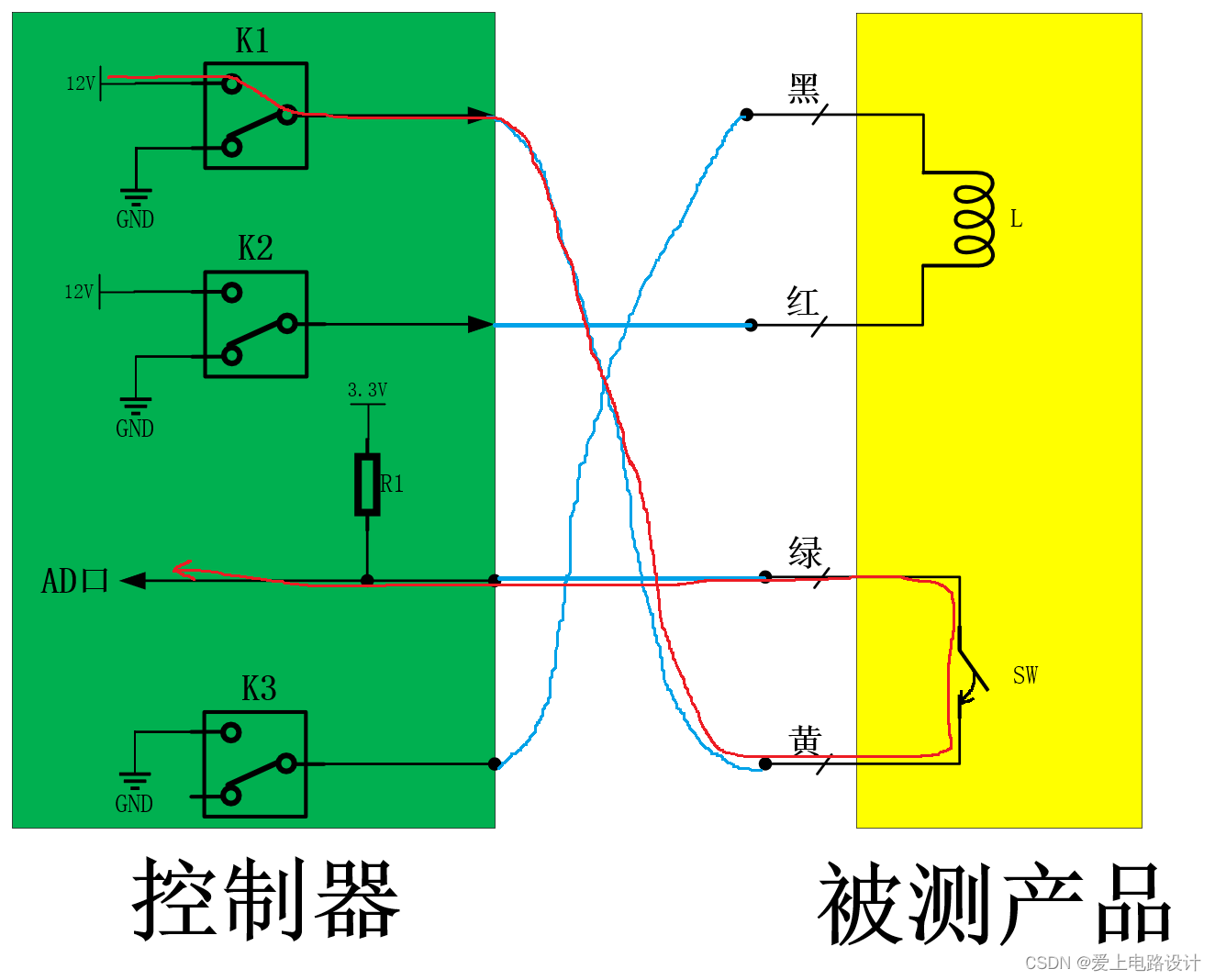

程序执行到电机反转测试步骤时，MCU控制K1接通12V，故有如下图的电流路径(红色)。此时12V电源持续接入AD口，立刻损坏MCU。

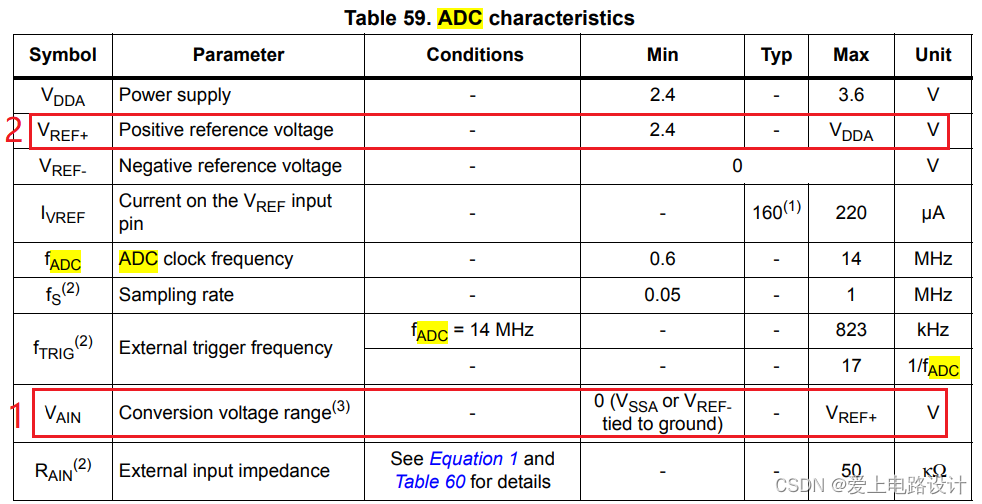

STM32F03VET6的AD口允许电压：
VAIN允许电压最大为VREF+，VREF+最大为为VDDA。

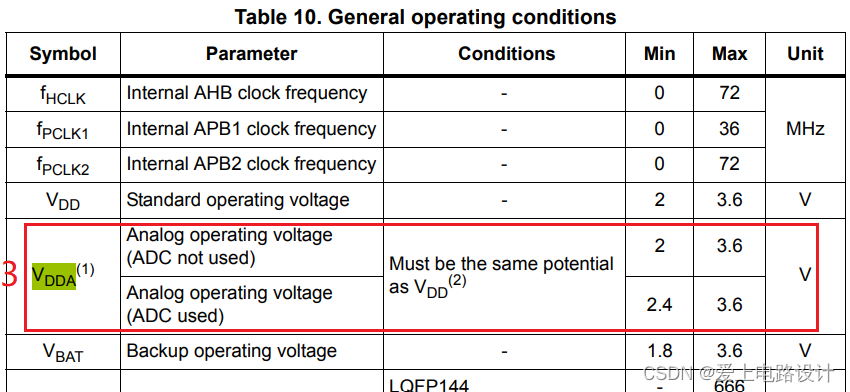

VDDA最大为3.6V，故AD输入最大不能超过3.6V。
2、问题的解决

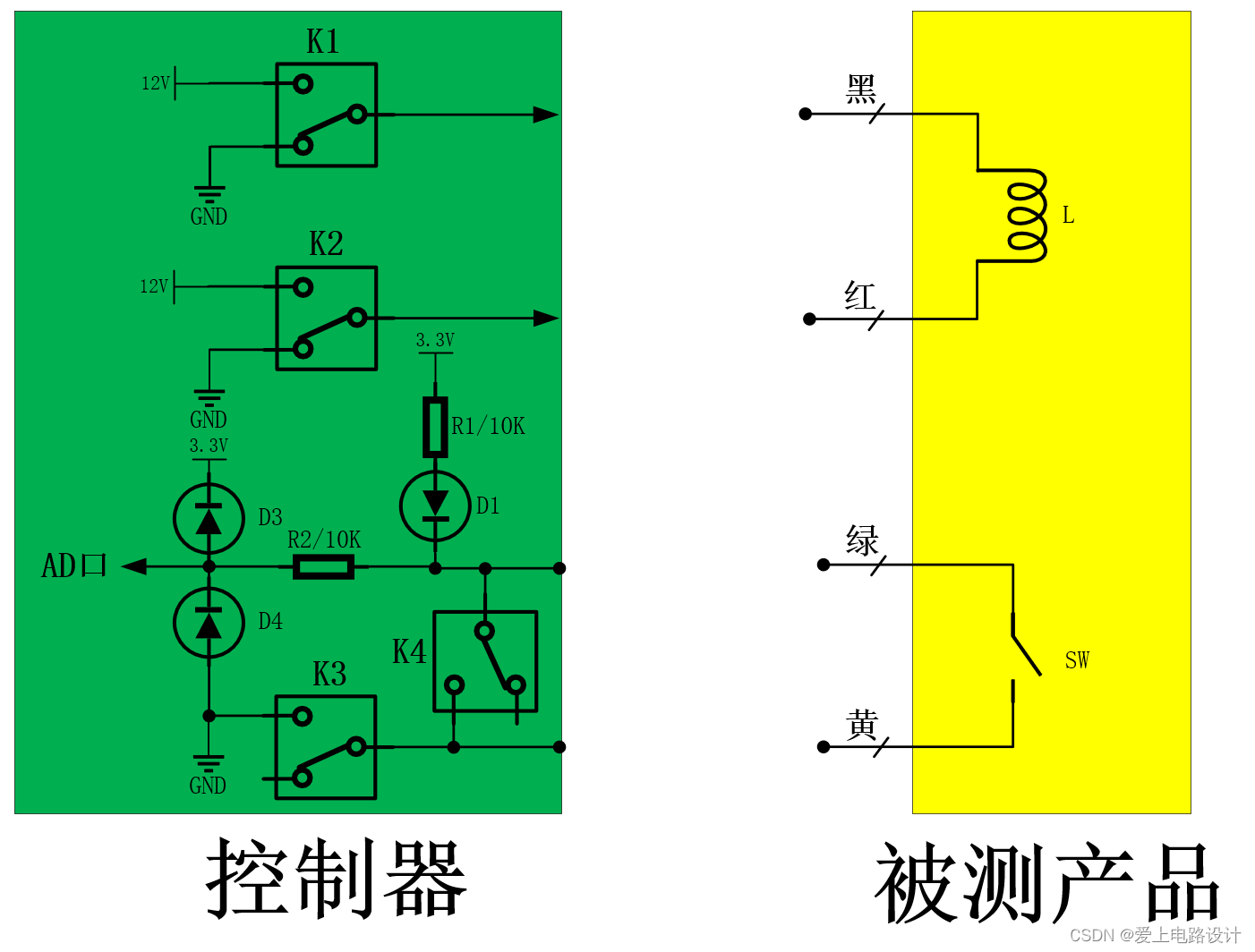

按下图所示，增加R2、K4、D3、D4。电机正转测试前，闭合K4。判断AD口的电压，若在3V以上表示线序无错误，在0.1V以下则报错，不再往下执行。
为防止K4无法有效闭合，再增加K3与K4的自检功能，即上电时，闭合K3与K4，AD口一定在0.1V以下，断开K4，AD口一定在3V以上。
首先要有一个具体目标，那些所有你认为必须前置的知识，都可以在完成目标的过程中学到。觉得不错，动动发财的小手点个赞哦！
