前置知识：开关电源-电路原理与设计。

---

一、24V转5V(MP1584方案)

1、MPS DC-DC Designer介绍

MP1584系芯源系统MPS公司电源管理芯片，具有基于MPS芯片的仿真软件“MPS DC-DC Designer”，QQ邮箱账号登录官网。​

​2、MPS软件设计MP1584方案

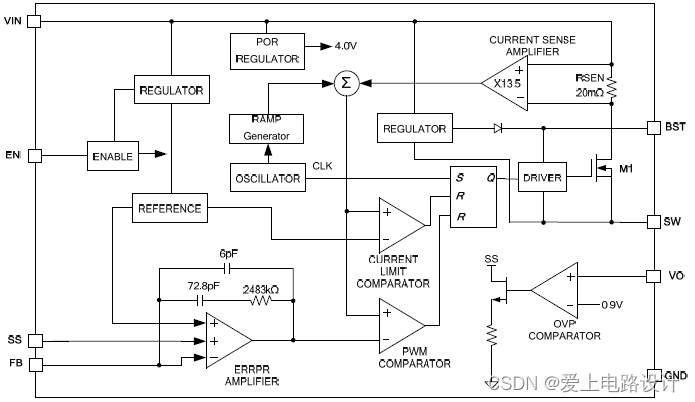

1）芯片功能框图

​图1.1.1 功能框图

-------------------------

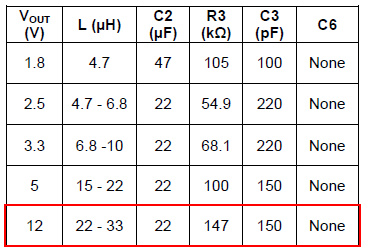

2）5V、3.3V输出设计

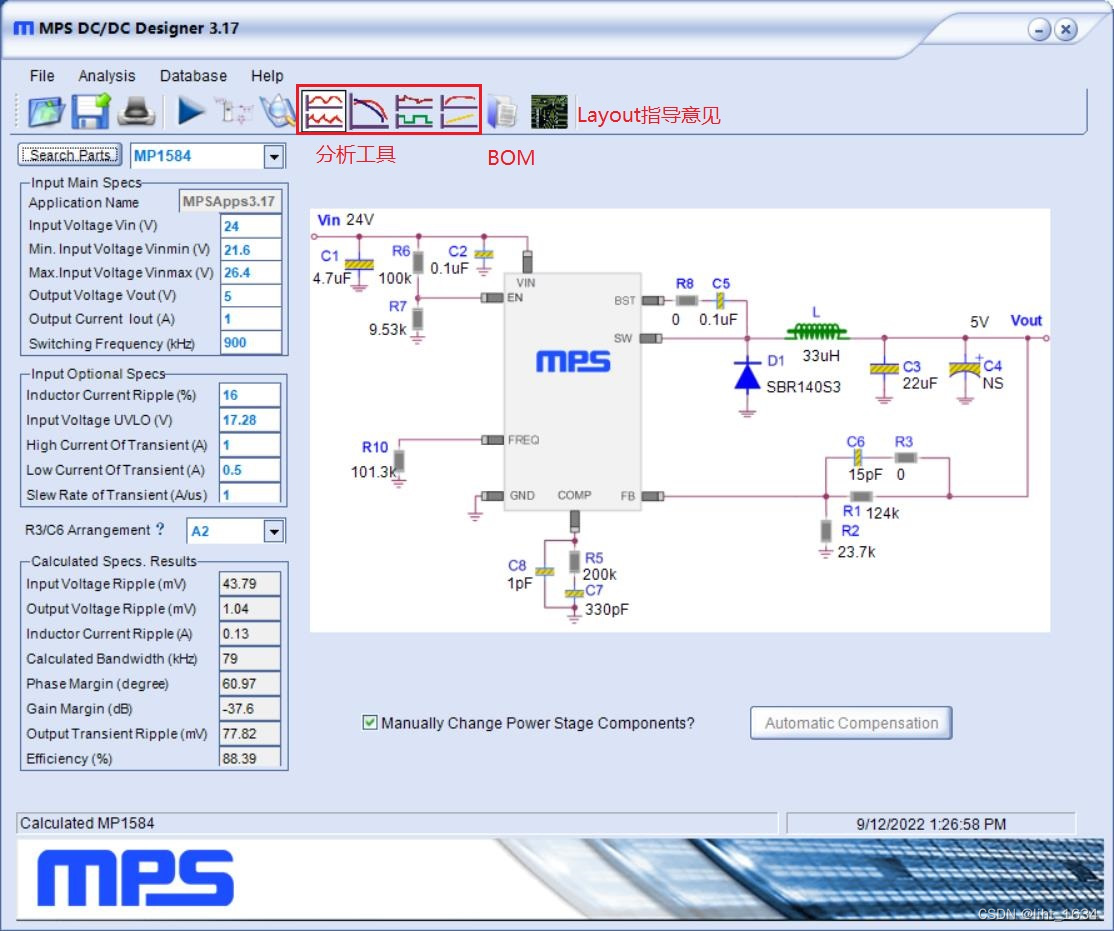

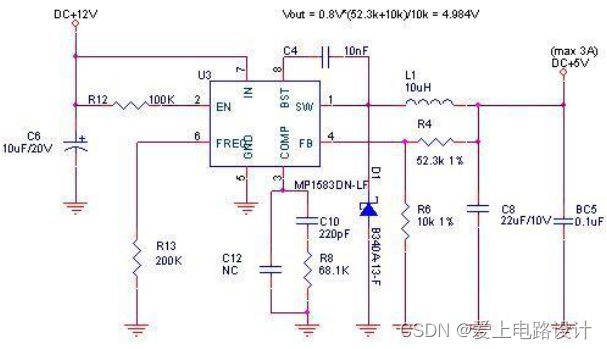

​图1.1.2 5V输出

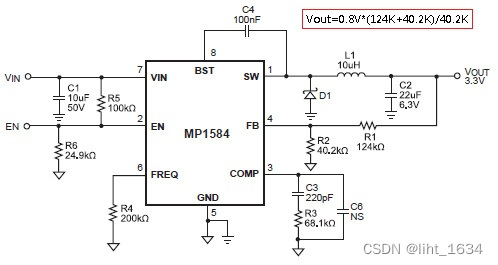

​图1.1.3 3.3V输出

​用于项目使用的SCH_PCB搜索我的百度网盘“24V转12V电源模块”，内含12V输出与5V输出的图纸与BOM。

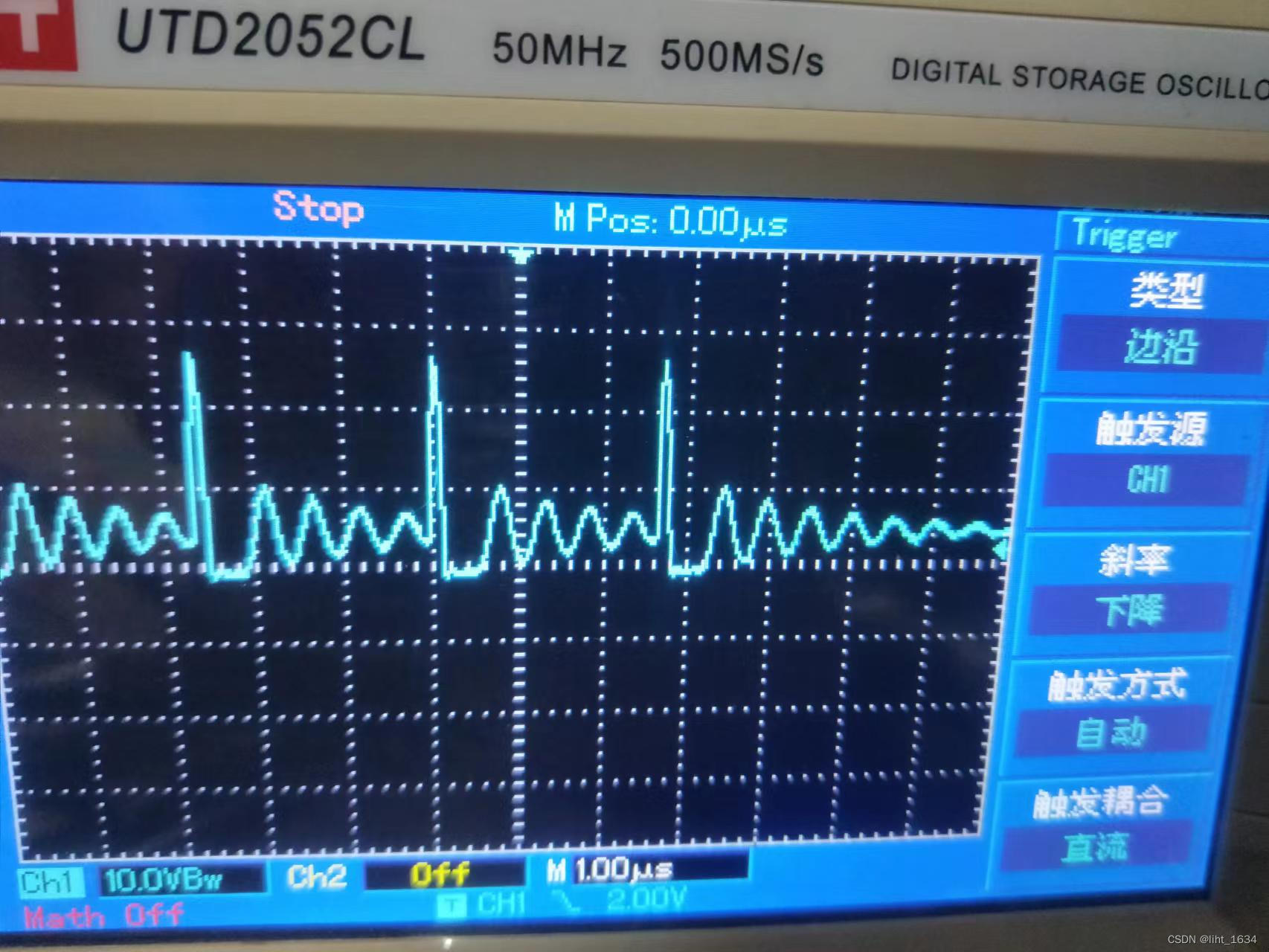

MP1584的1脚SW波形：

​有关电源模块较详细的设计移步：电源模块汇总(充电器)。

二、24V转12V的Buck电路

1、需求

①输入：16.8V-31.2V

②输出：12V/40A(480W)，可承受100A/100mS

③转换效率：≥92%

④具备过流保护功能

2、TI实现过程

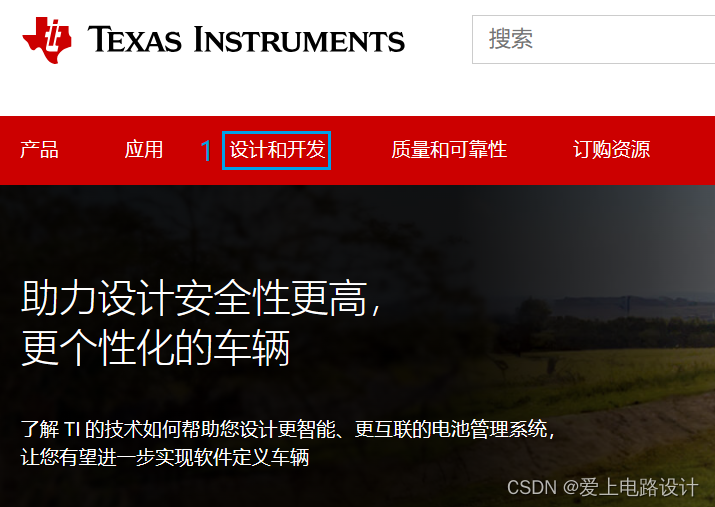

进入TI官网。

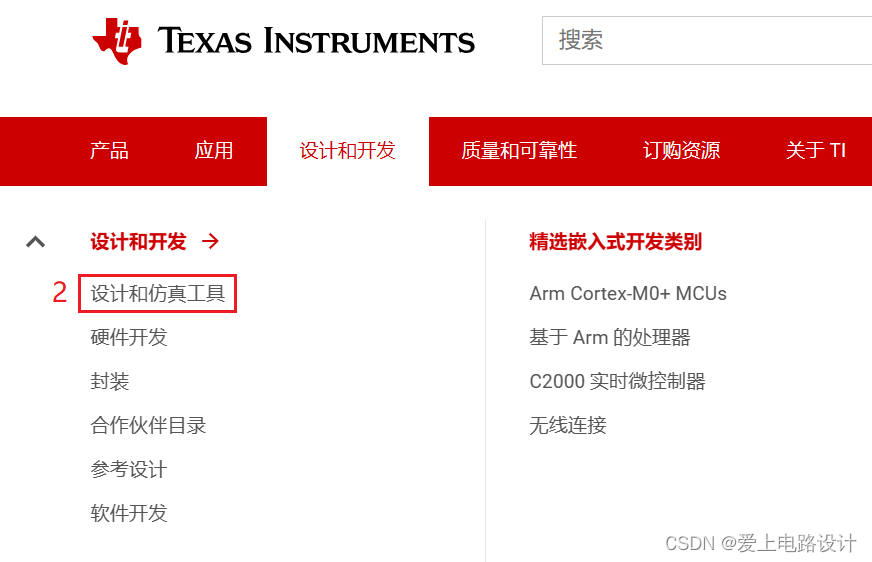

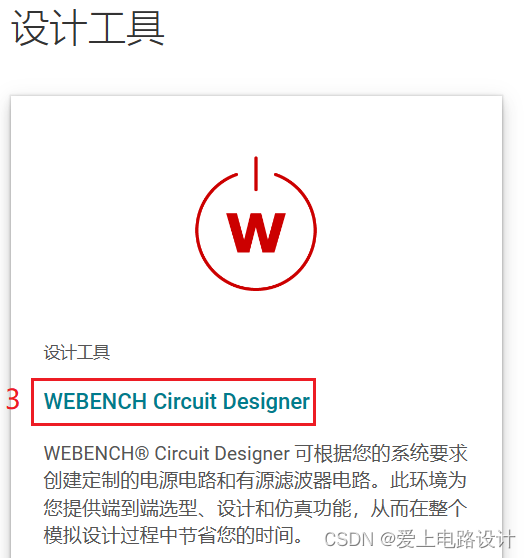

进入“设计与仿真工具”：

进度条往下拖动：

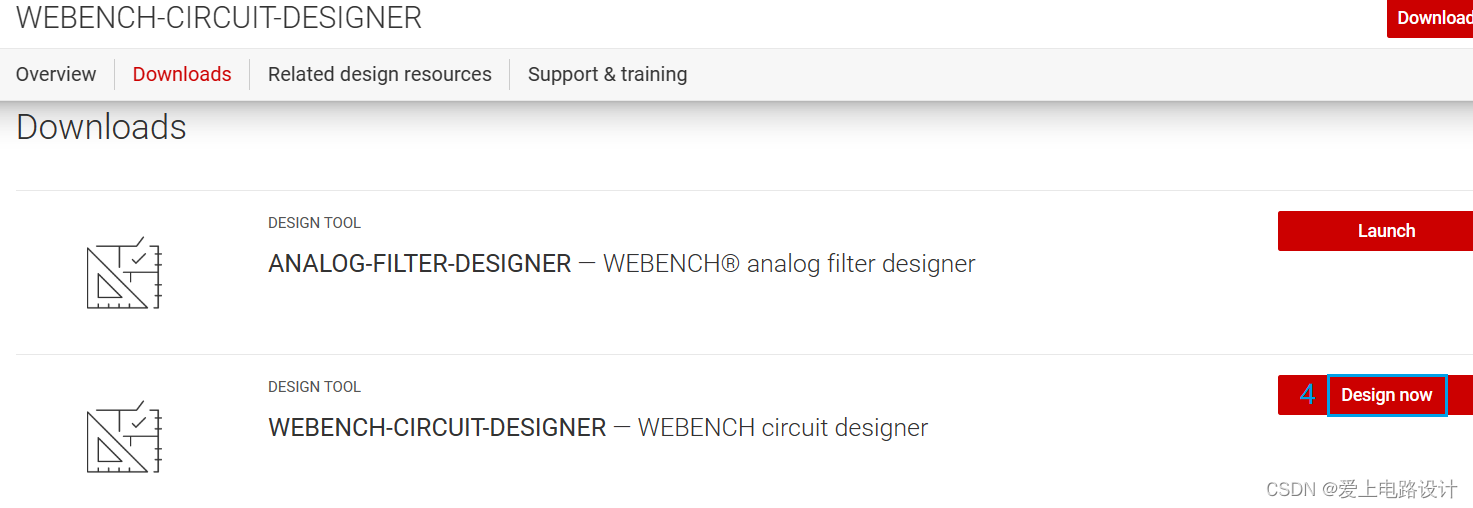

开始设计：

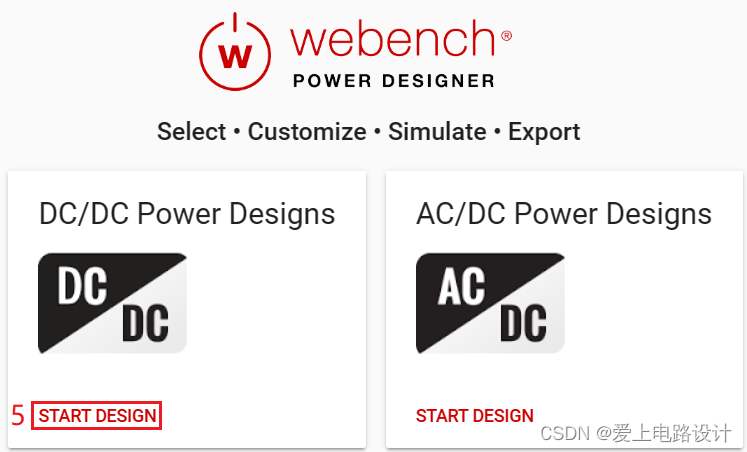

选择DC/DC设计：

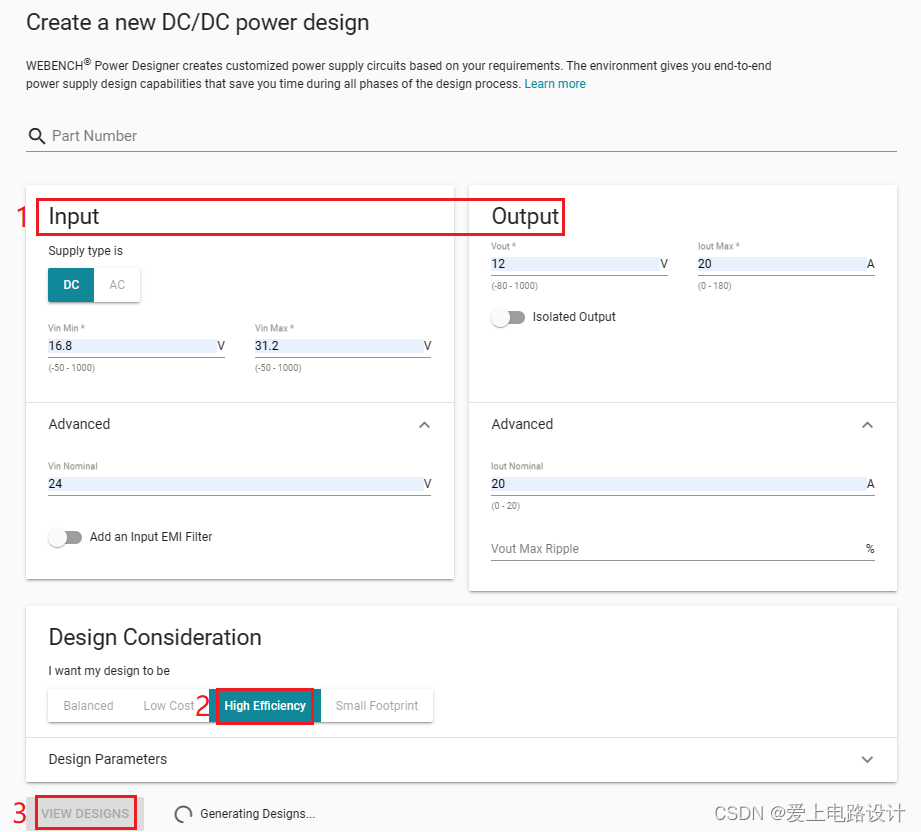

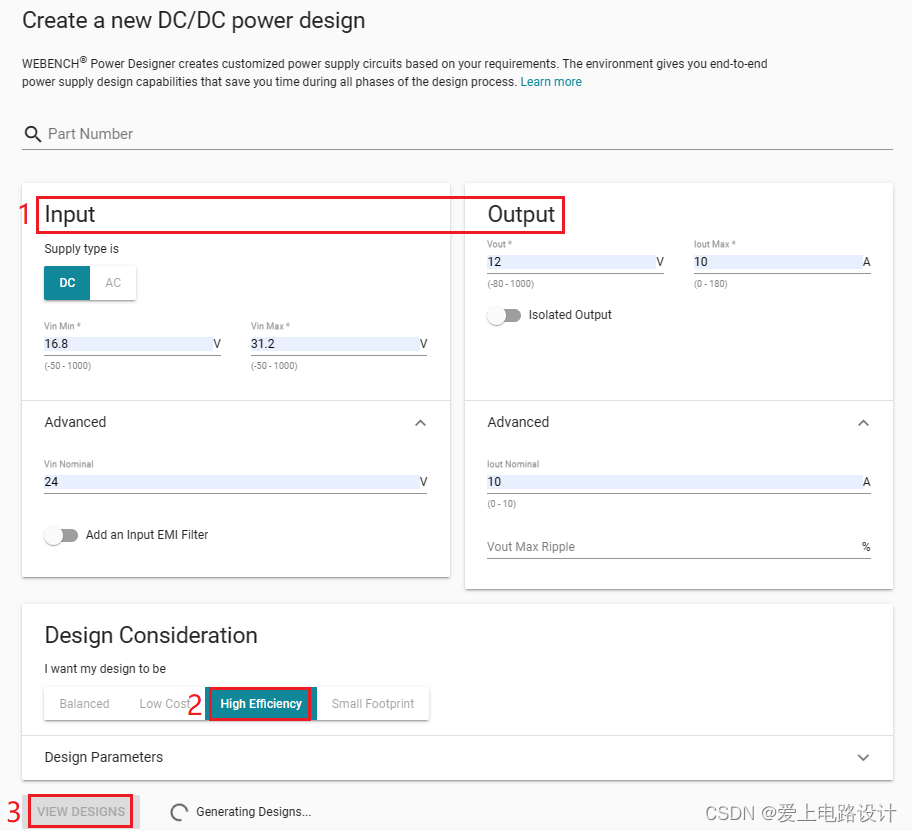

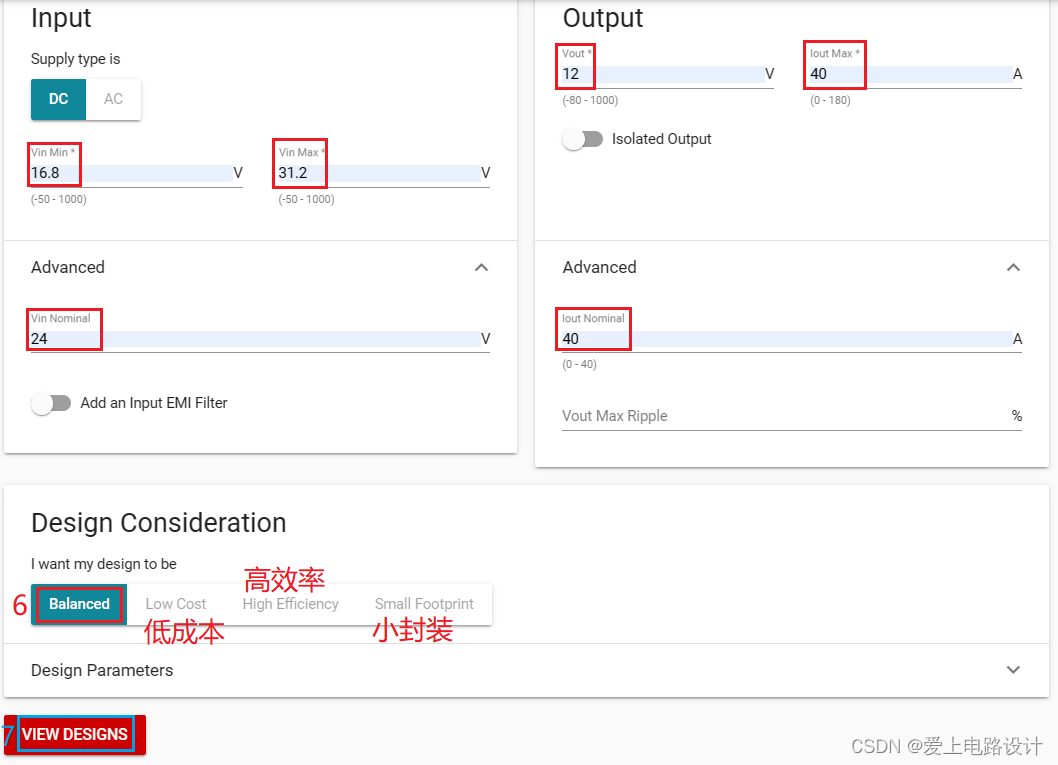

输入参数：

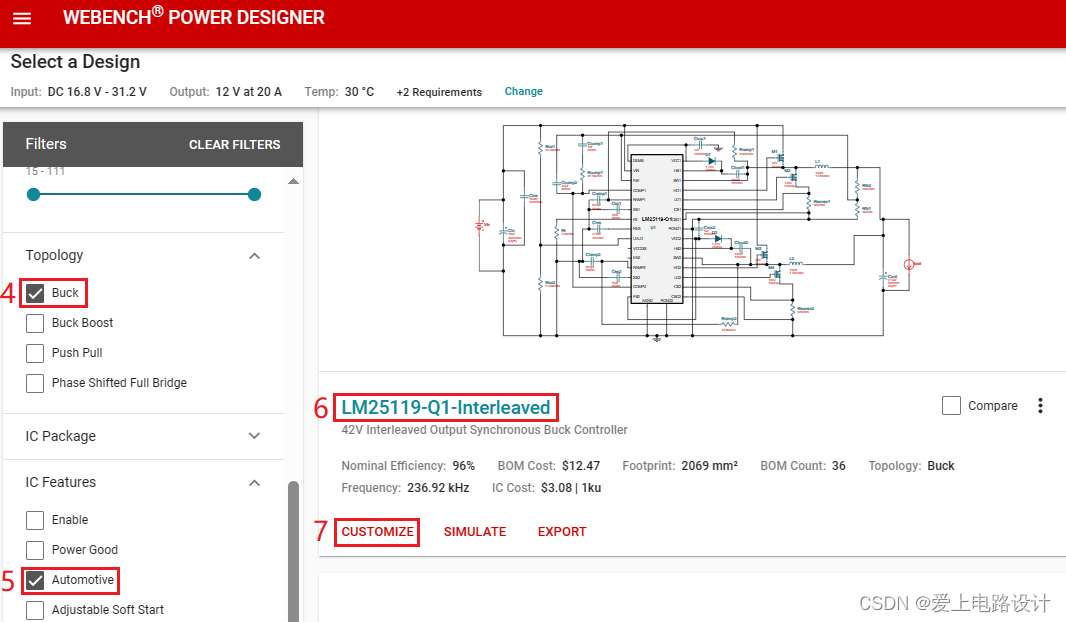

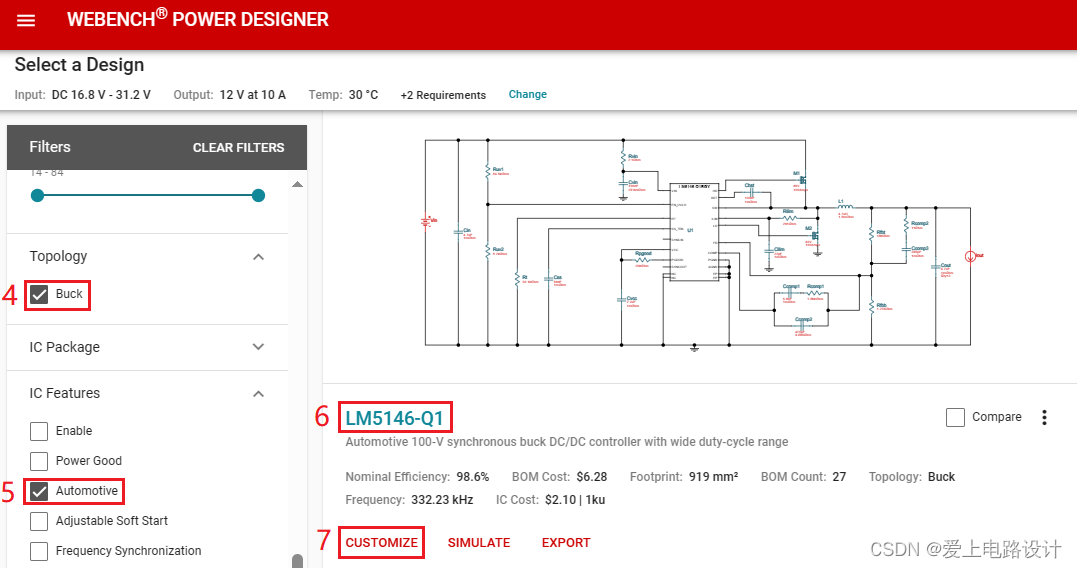

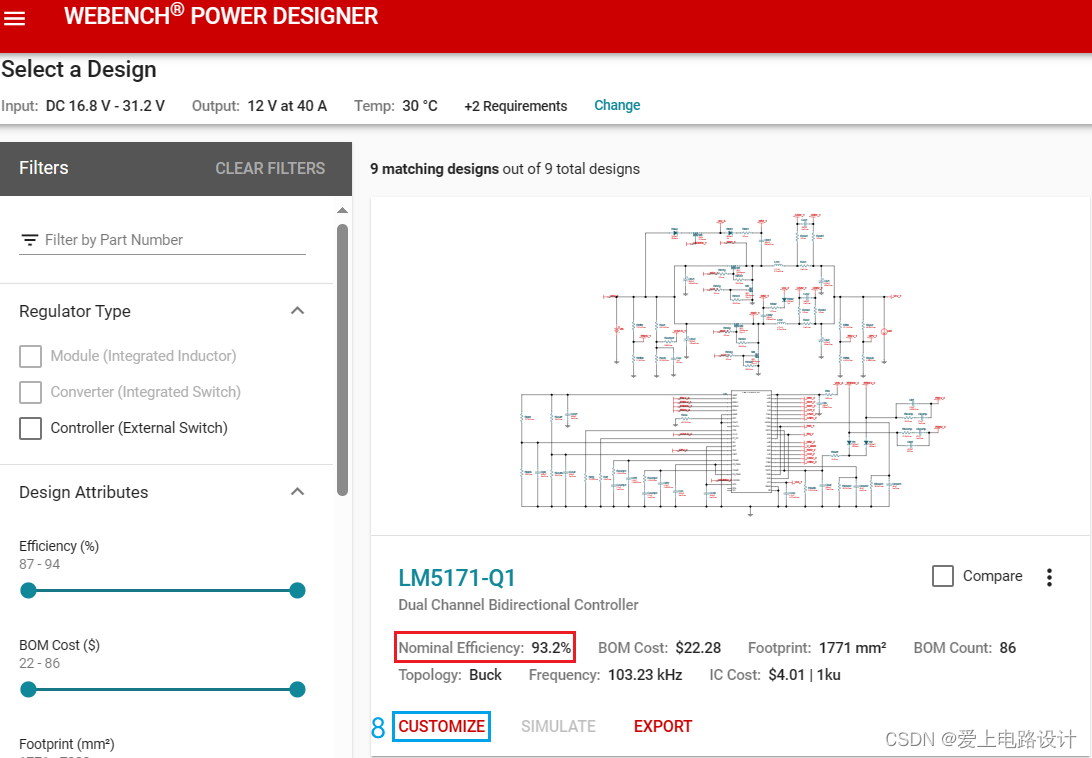

找出符合需求的推荐，选择“定制”：

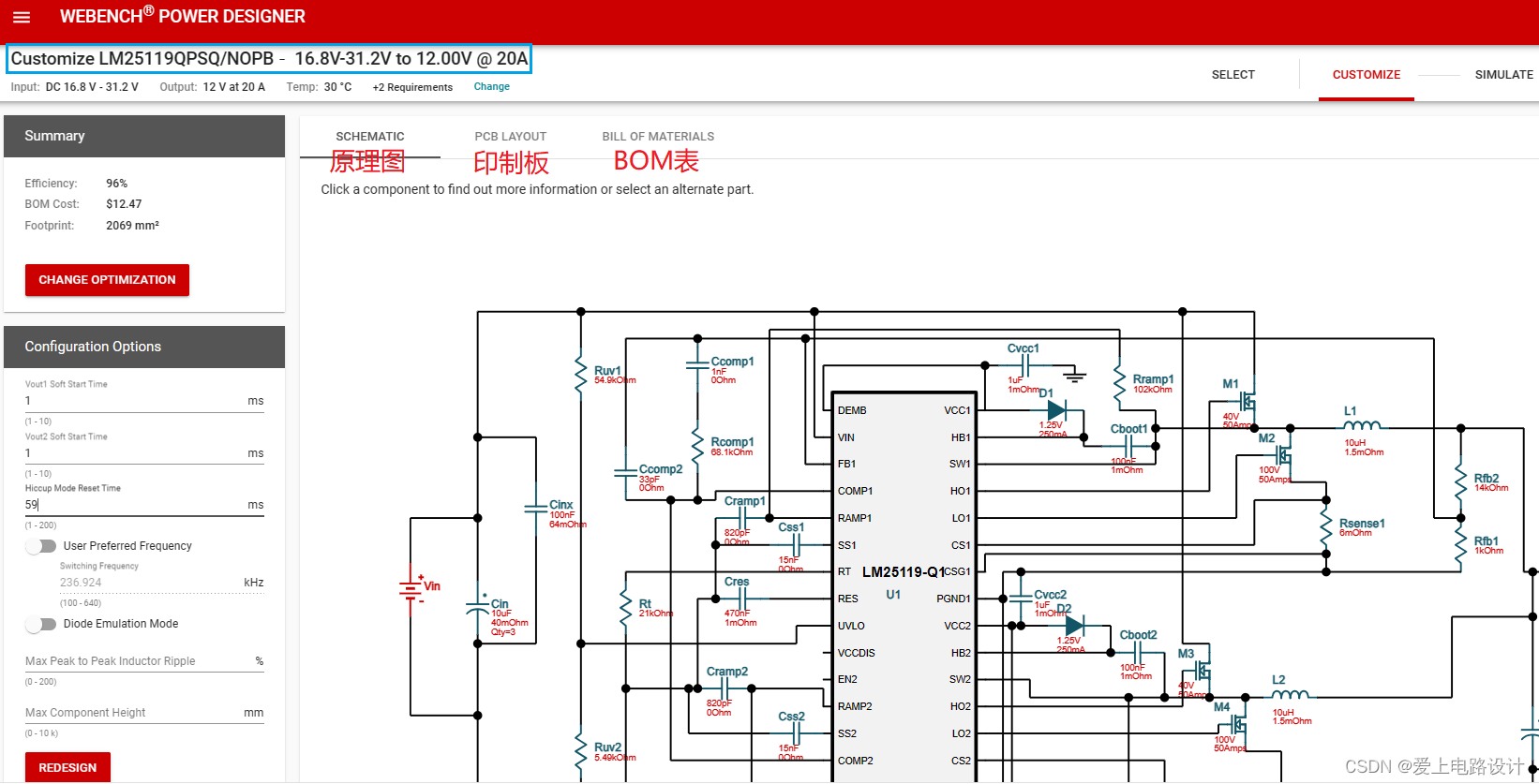

得到的详细原理图和BOM表：

得到的原理图没有定制电子元件，可较方便的制作。

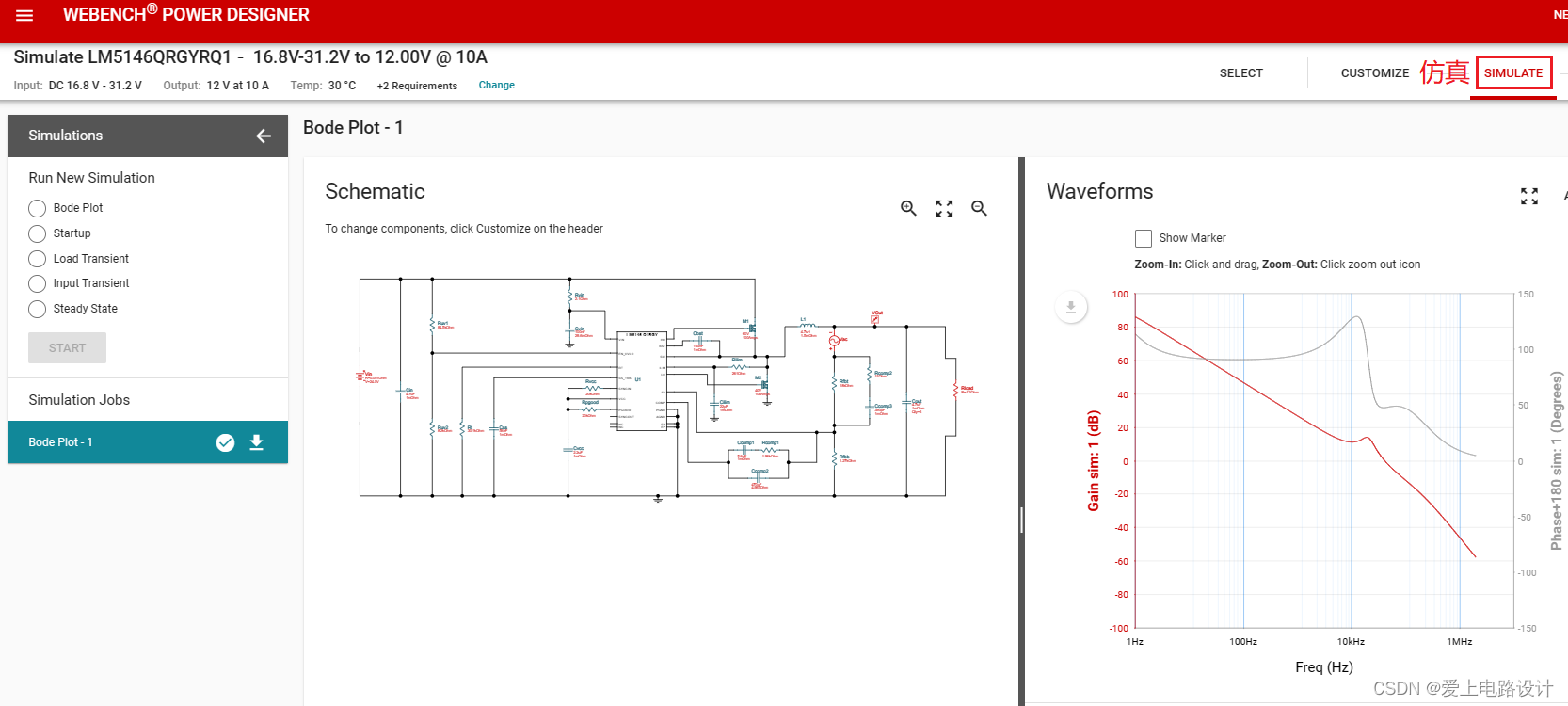

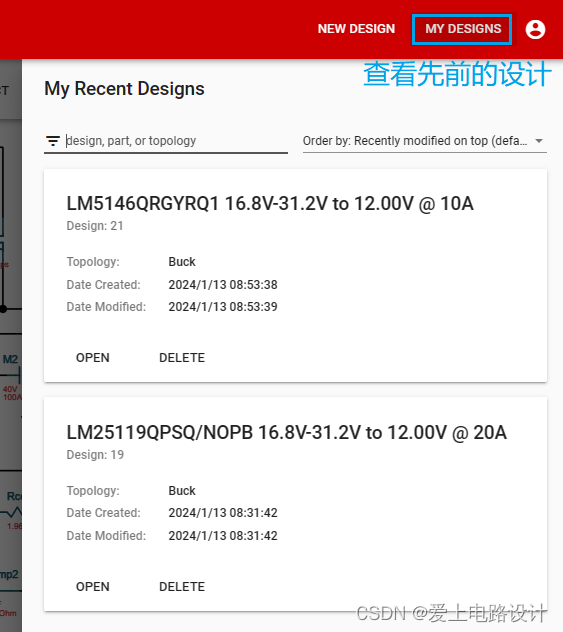

查看先前的设计：

3、TI方案的选择

1）四个120W并联

2）两个240W并联

4、ROHM方案的选择

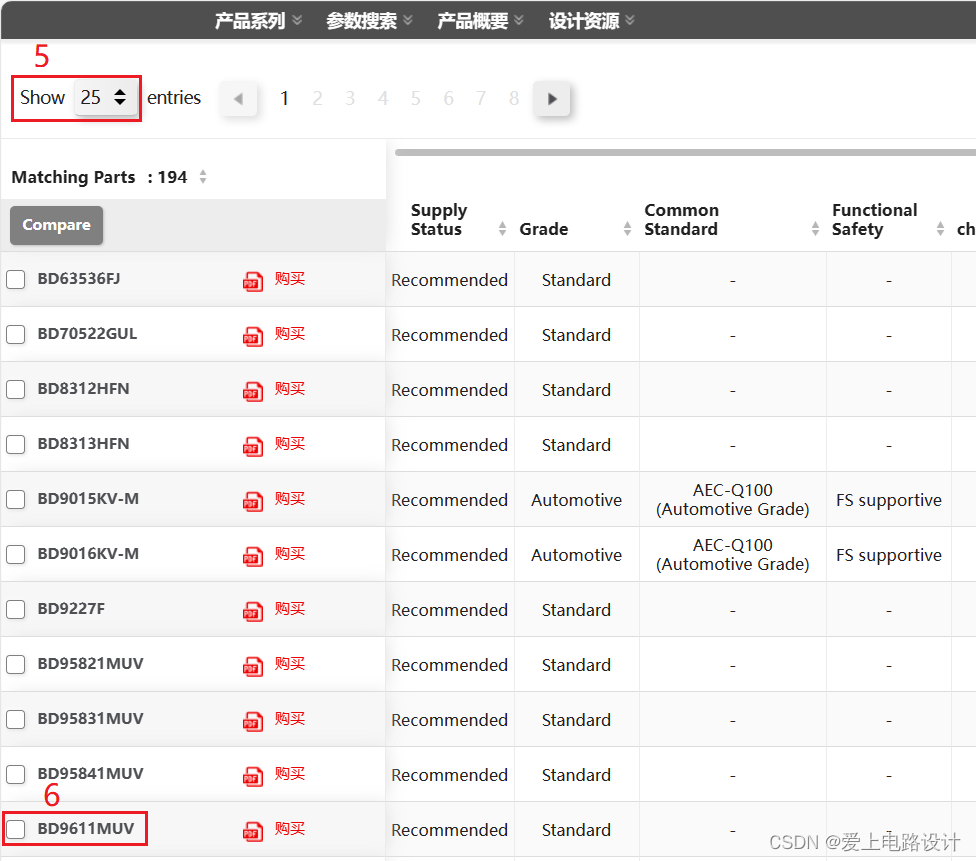

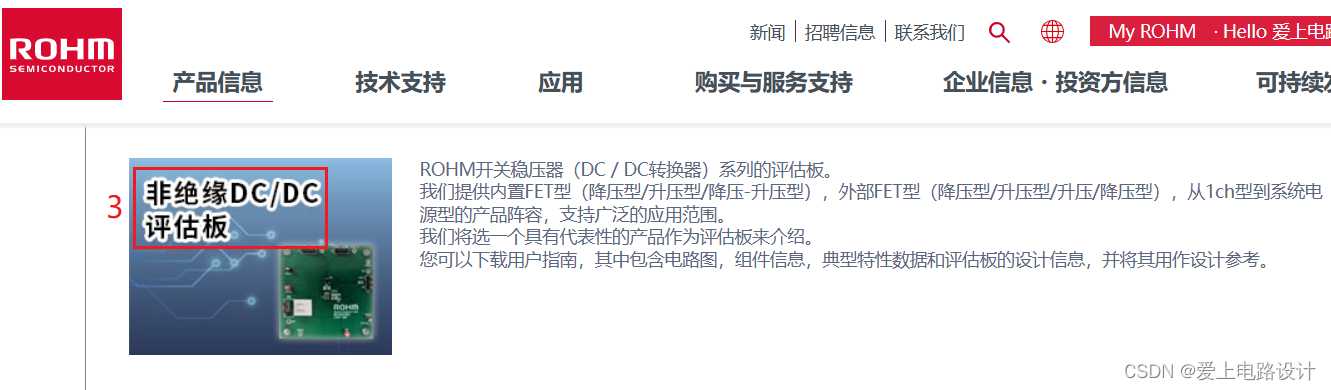

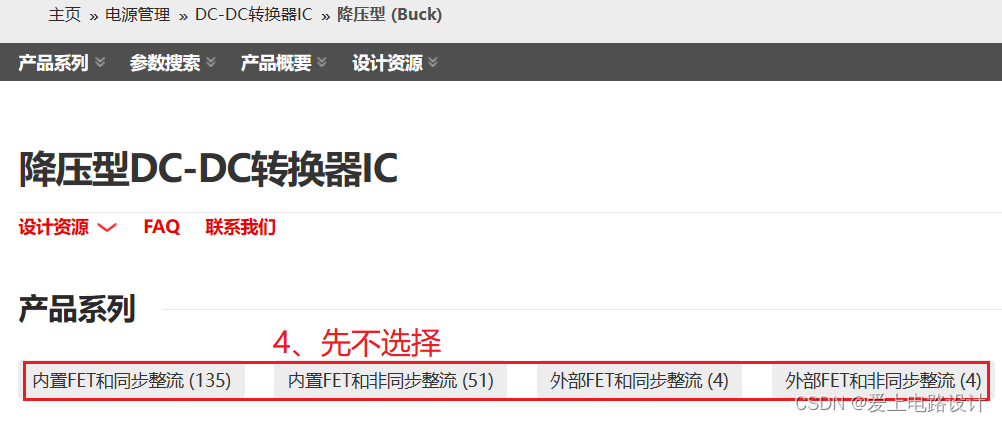

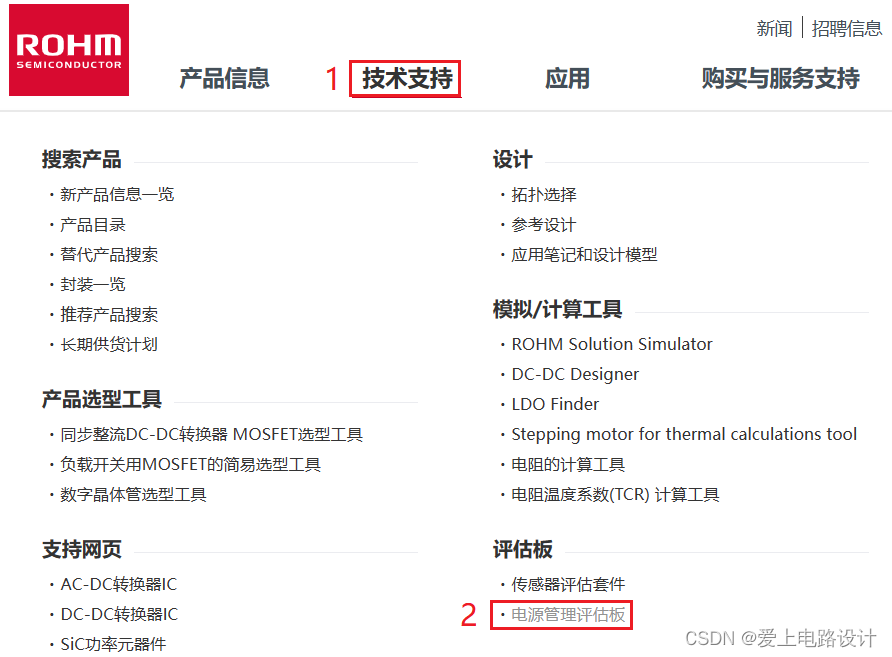

进入ROHM官网，同时发现日本的资料比较通俗易懂。

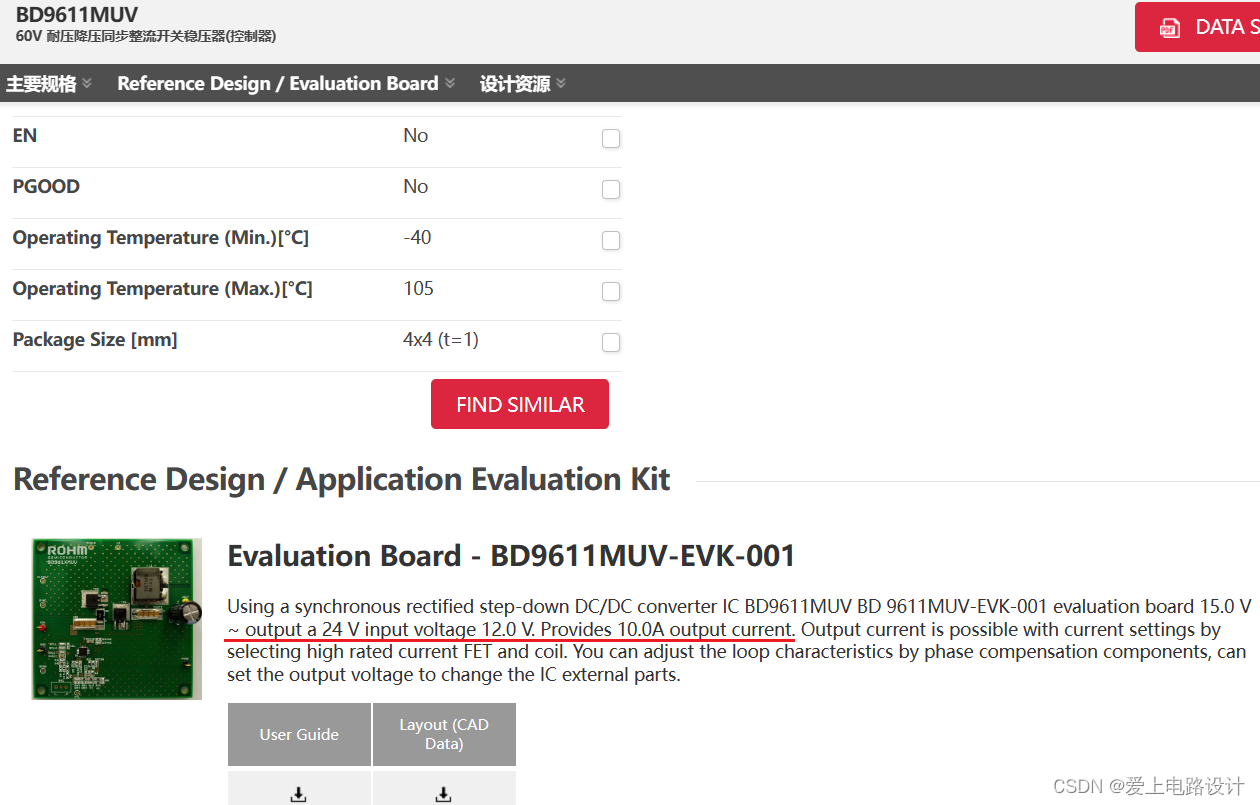

原文件下载移步：BD9611MUV-EVK-001。

5、并联电流精密跟踪

交错并联提高了输出电流的纹波频率，降低了对滤波电容以及磁性元件的要求，提高了整个系统的功率密度，实现输出0纹波。

图片来自：细说多相Buck电源的工作原理。

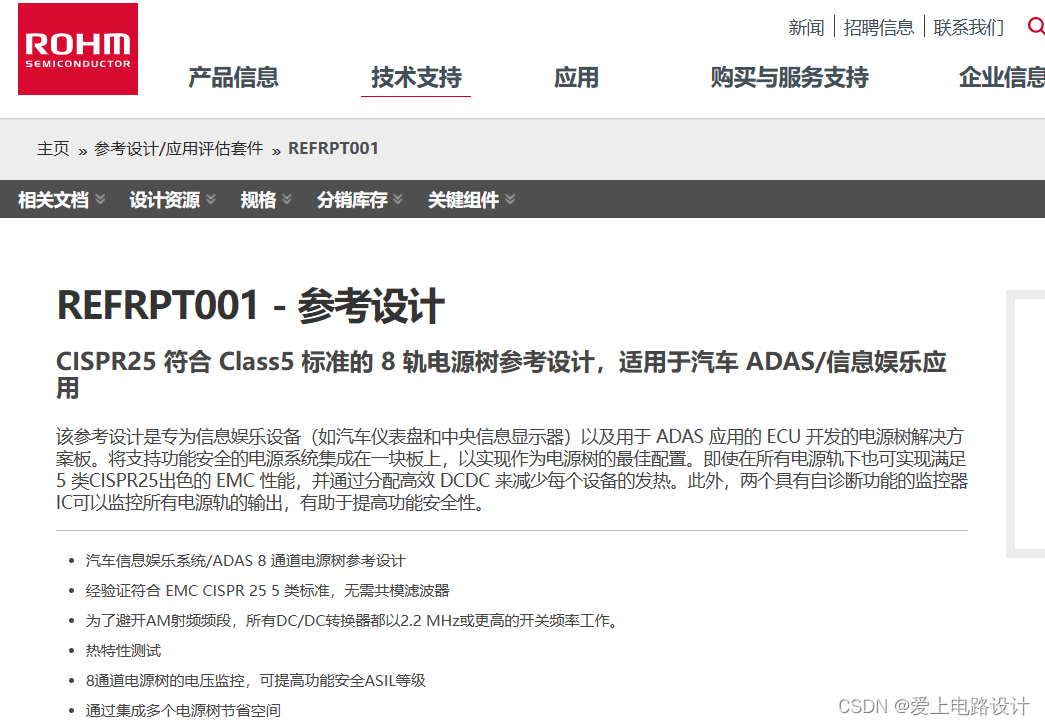

三、检索特定网站

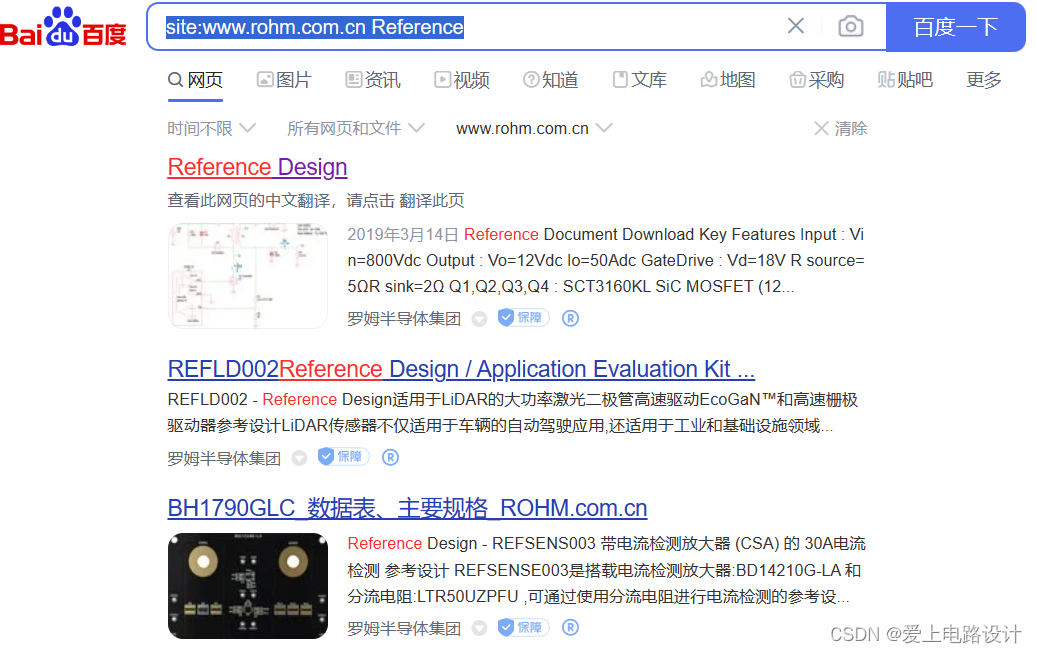

输入“site:www.rohm.com.cn Reference”。

---
