圆形电力电源M12法兰航空插座

[qq_32857623]

M12面板法兰柜壁航空插座连接器是一种公制圆形连接器产品，标准M12面板法兰柜壁航空插座连接器是IEC 61076-2-101:2012标准。最初的IEC标准于2003年发布，目前正在进行第三次修订。2021，推出了新的推拉M12标准，即IEC 61076-2-010；2021发布。广泛用于工业自动化和其他需要紧凑、坚固、可靠电源、信号和数据连接的恶劣环境应用。

公制螺钉尺寸的M12面板法兰柜壁航空插座连接器是电气连接器系列（M5到M12类型）的一部分，由其外螺纹的直径确定。科迎法制造商提供多种锁定机制和其他选择。根据该标准，该连接器可以互换，并与其他编码相同的M12接口向后兼容，包括制造商之间的互操作性。它们可以处理高达10 Gb/s的带宽需求、可达16V的电源，并且可以配置为支持Profinet、SPE和现场总线协议。

公制螺钉尺寸的M12面板法兰柜壁航空插座连接器是电气连接器系列（M5到M12类型）的一部分，由其外螺纹的直径确定。M12标准化为IEC-61076-2-101。它们是一种用途广泛的产品类型，制造商提供多种锁定机制和其他选择。根据该标准，该连接器可以互换，并与其他编码相同的M12接口向后兼容，包括制造商之间的互操作性。它们可以处理高达10 Gb/s的带宽需求、高达16 V的电源，并且可以配置为支持Profinet、SPE和现场总线协议。

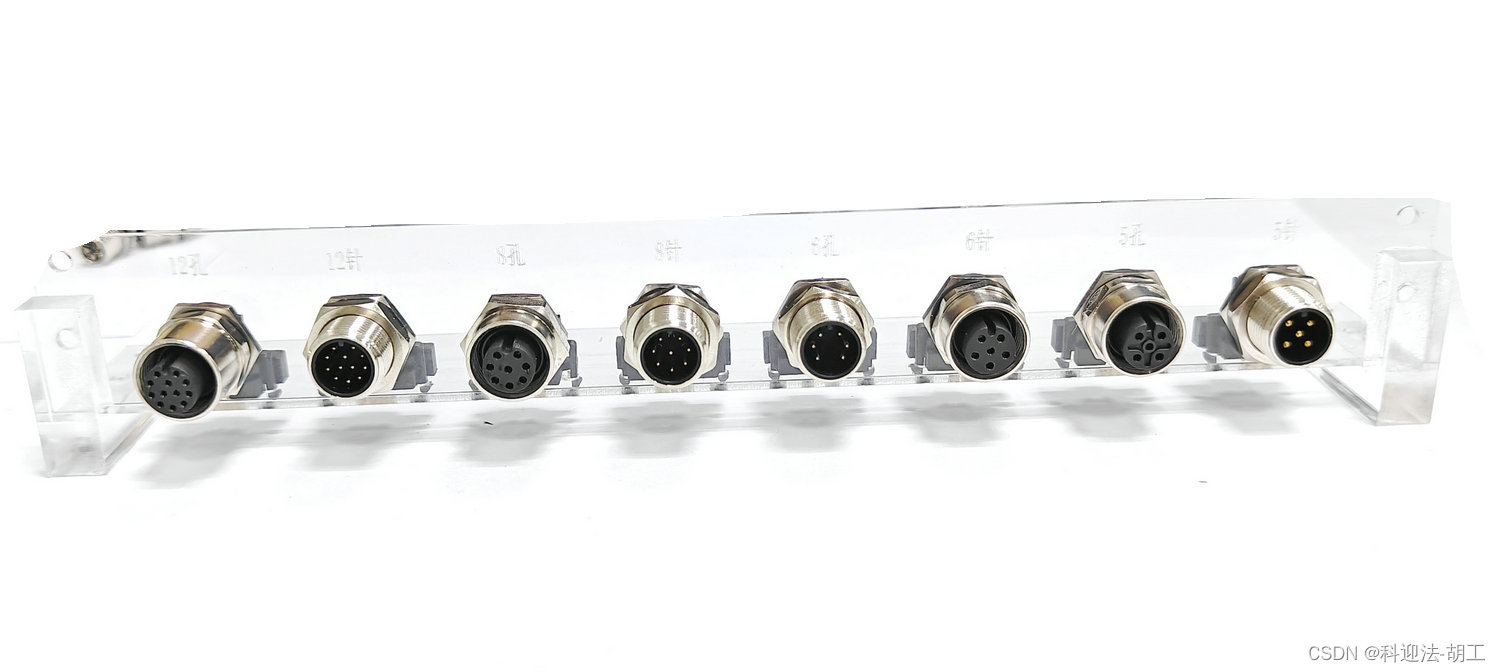

编码为了防止不匹配，M系列圆形连接器有特定的编码选项，用于定义管脚数量和排列。

• M12有A（3-17极）B（2、4或5极；主要用于Profibus和Interbus应用）
• D（4极；以太网、ProfiNet和EtherCat现场设备和工业CAT5e电缆的标准）

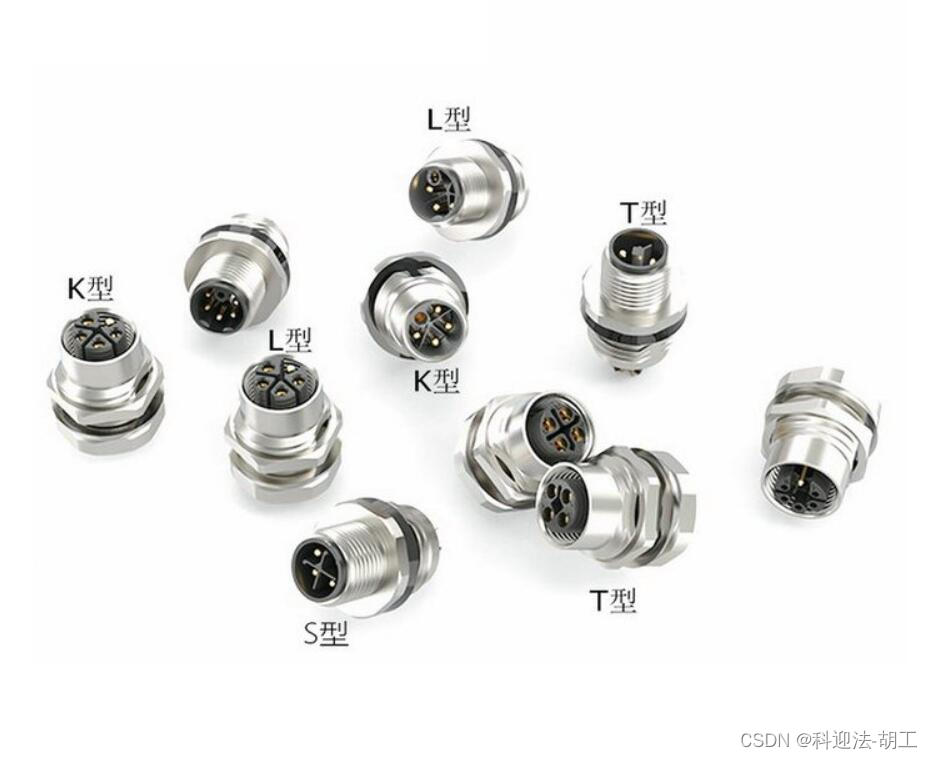

• K（5极[4+PE]；额定值高达630VAC/DC）
• L（4极或5极[4+PE]，每极电流额定值高达16A，电压额定值为63VAC/DC）
• S（3极[2+PE]或4极[3+PE]）
• T（设计用于直流电源连接；额定值63VDC/AC，4极每极额定值为12A）
• X（8极，高达10GB/S）
• Y（一根电缆中的电源和数据；8个电极分成两组，每组4个，用一个看起来像Y的金属编码进行电流分离）。
• M12面板法兰柜壁航空插座连接器通常用于Cat5e和Cat6A电缆类型。传输速率100Mpbs~1Gb Mpbs；安装选项M12有多种安装选项，包括通孔、表面安装和波峰焊。用于M12外壳的金属材料包括不锈钢、黄铜、铜、金和合金

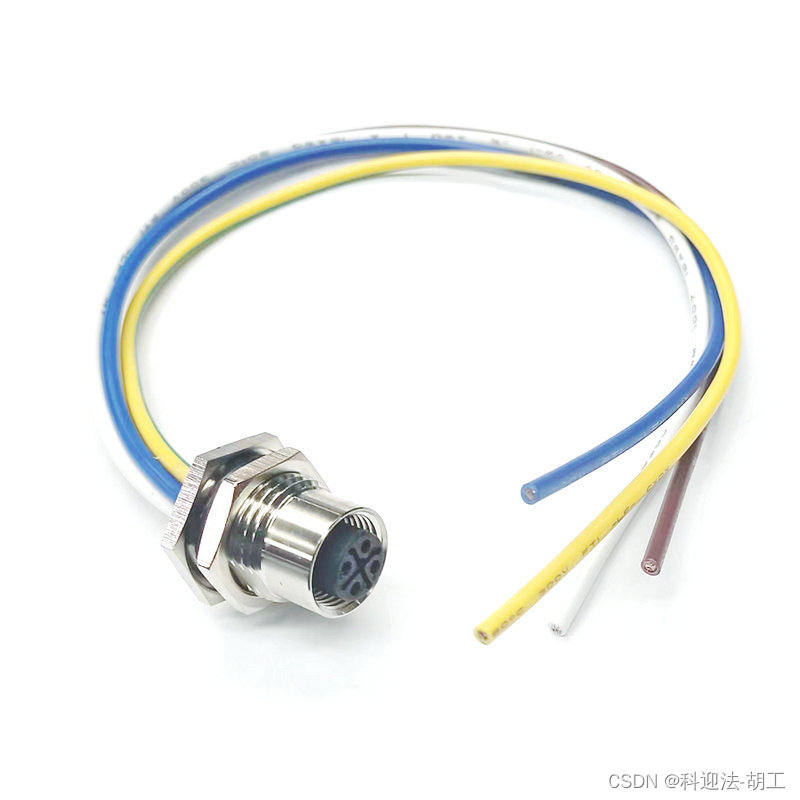

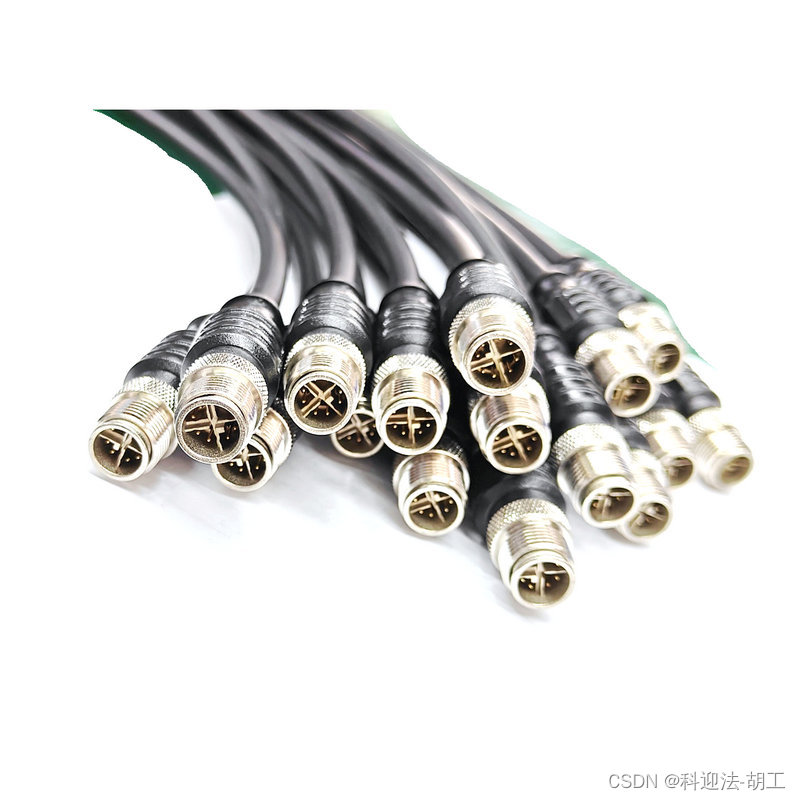

M12具有多种连接类型，包括压接连接和模制连接，可随时连接电缆，以及易于安装的法兰版本，采用焊接、浸焊和绞合线连接方法。

加固M12面板法兰柜壁航空插座连接器及其电缆组件旨在确保在高可靠性和恶劣环境应用中的坚固性能，包括极端温度、辐射、粗暴搬运、化学品和其他环境因素。

密封M12接头有IP67、IP68和IP69版本。防止液体和颗粒进入的环境保护是使该连接器成为崎岖操作环境中的支柱的一部分。防水和密封在流体和气动配置中尤为重要。

M12面板法兰柜壁航空插座连接器的优势：即使在具有挑战性的条件下，也能提供快速方便的连接。它们有螺钉式、卡口式和符合人体工程学的推拉锁定机构，可用于盲配情况。按键、颜色编码和LED选项都可以增加交配的安全感。M12面板法兰柜壁航空插座连接器被认为是一种可现场维修的连接器，并且向后兼容。

M12面板法兰柜壁航空插座连接器的应用场景（工厂自动化和控制系统、I/O模块、传感器、执行器、电机、工业4.0和IIoT应用、可再生能源）、汽车（制造业）、运输（重型设备、农业设备）；机床等等。
