结对第二次作业--编程实现

[222100401丁念]

这个作业属于哪个课程	2302软件工程社区
这个作业要求在哪里	结对第二次作业——编程实现
结对学号	222100305庞财莹 222100401丁念
这个作业的目标	不限框架编程实现；完成博客撰写
其他参考文献	CSDN 、Springboot、Vue

目录

• 1. 项目地址
• 1.1 Gitcode仓库地址
• 1.2 云服务器项目地址
• 1.3 代码规范地址
• 2.PSP表格和效能分析
• 2.1 PSP表格
• 2.2 效能分析
• 3.成果展示
• 3.1 基础框架展示
• 3.2 选手信息
• 3.3 每日赛况
• 3.4 详细赛况
• 3.5 奖牌榜
• 3.6 附加功能：首页
• 3.7 附加功能：了解更多
• 3.8 附加功能：按赛程、日期、显示时间来筛选赛程信息
• 3.9 附加功能：切换显示其他比赛阶段赛事详细信息
• 4. 结对讨论过程描述
• 4.1 开发初期
• 4.2 开发中期
• 4.3 开发后期
• 5.设计实现过程
• 5.1 功能结构图
• 5.2 设计概述
• 5.2.1 前端部分
• 5.2.2 后端部分
• 5.3 遇到的问题及解决思路
• 5.3.1 前端部分
• 5.3.2 后端部分
• 6. 代码说明
• 6.1 前后端交互接口说明
• 6.1.1 选手信息接口
• 6.1.2 每日赛况接口
• 6.2 前端代码说明
• 6.2.1封装request请求
• 6.2.2使用代理处理跨域
• 6.2.3使用router跳转页面
• 6.2.4表格部分展示
• 6.2.5组件化复用代码
• 6.3 后端代码说明
• 6.3.1 图片上传服务器
• 6.3.2 跨域处理
• 6.3.3 数据处理
• 7. 心路历程和收获
• 8.评价队友

1. 项目地址

1.1 Gitcode仓库地址

仓库地址

1.2 云服务器项目地址

网页服务器地址

1.3 代码规范地址

后端代码规范地址

前端代码规范地址

2.PSP表格和效能分析

2.1 PSP表格

PSP	Personal Software Process Stages	预估耗时（分钟）	实际耗时（分钟）
Planning	计划
• Estimate	• 估计这个任务需要多少时间	10	10
Development	开发
• Analysis	• 需求分析 (包括学习新技术）	240	480
• Design Spec	• 生成设计文档	60	30
• Design Review	• 设计复审	10	10
• Coding Standard	• 代码规范 (为目前的开发制定合适的规范)	30	30
• Design	• 具体设计	60	30
• Coding	• 具体编码	600	1200
• Code Review	• 代码复审	30	30
• Test	• 测试（自我测试，修改代码，提交修改）	240	300
Reporting	报告
• Test Repor	• 测试报告	120	180
• Size Measurement	• 计算工作量	20	20
• Postmortem & Process Improvement Plan	• 事后总结, 并提出过程改进计划	30	60
	合计	1450	2380

2.2 效能分析

• 需求分析（包括学习新技术）：本次作业我们决定要以前后端分离SpringBoot + Vue的形式完成，但由于后端同学之前未接触过SpringBoot，比预计多花费了很多时间在后端环境搭建，后端框架学习上。在学习初期，难免会遇到很多配置问题，这无疑很耗时间。在后续实践中，应尽量提早掌握技术，以防出现不可预料的难题。

• 生成设计文档与具体设计：由于在上次结对作业中，我们就已经 基本完成网页的原型设计，节省了非常多我们设计阶段的时间。故在今后进行开发时，因先经过充分沟通后，合作完成基础的原型设计，这不仅能帮助我们明确具体设计，更有助于后续开发过程中前后端保持一致，提高团队合作效率。

• 具体编码：以前后端分离的形式实现此次作业，由于后端同学对后端知识的不熟悉，具体编码阶段时间长、效率低，对于学习初期的后端同学是正常的。在具体编码过程中，常常会遇到因过于面向实践开发，技术底层原理不扎实而导致的各种困难，在今后，有充足的时间给后端同学对补足这一块的知识，希望在今后的实践中，能熟能生巧，提高编码效率。

3.成果展示

• 本次编写的网站数据来自跳水比赛66th International Divers’ Day Rostock（仅用于完成课程作业）

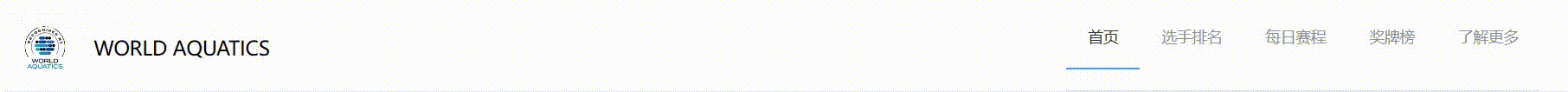

3.1 基础框架展示

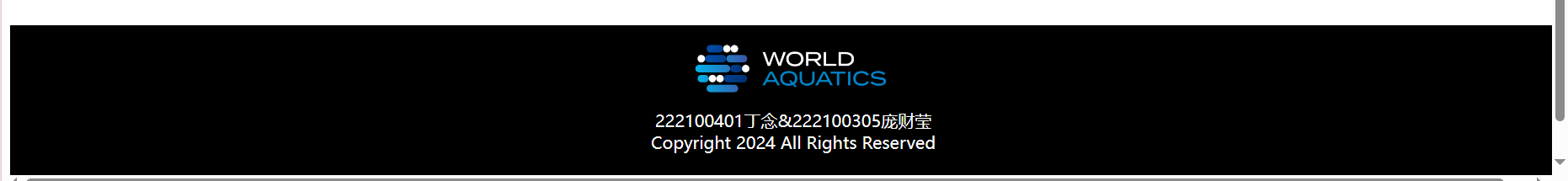

• 参照该网站，我们设计了统一的导航条与页脚。其中导航条显示该赛标志、名称等信息，支持各个页面之间的跳转，放置于页眉处。页脚展示相应的开发者与版权信息。具体显示效果如下图所示：

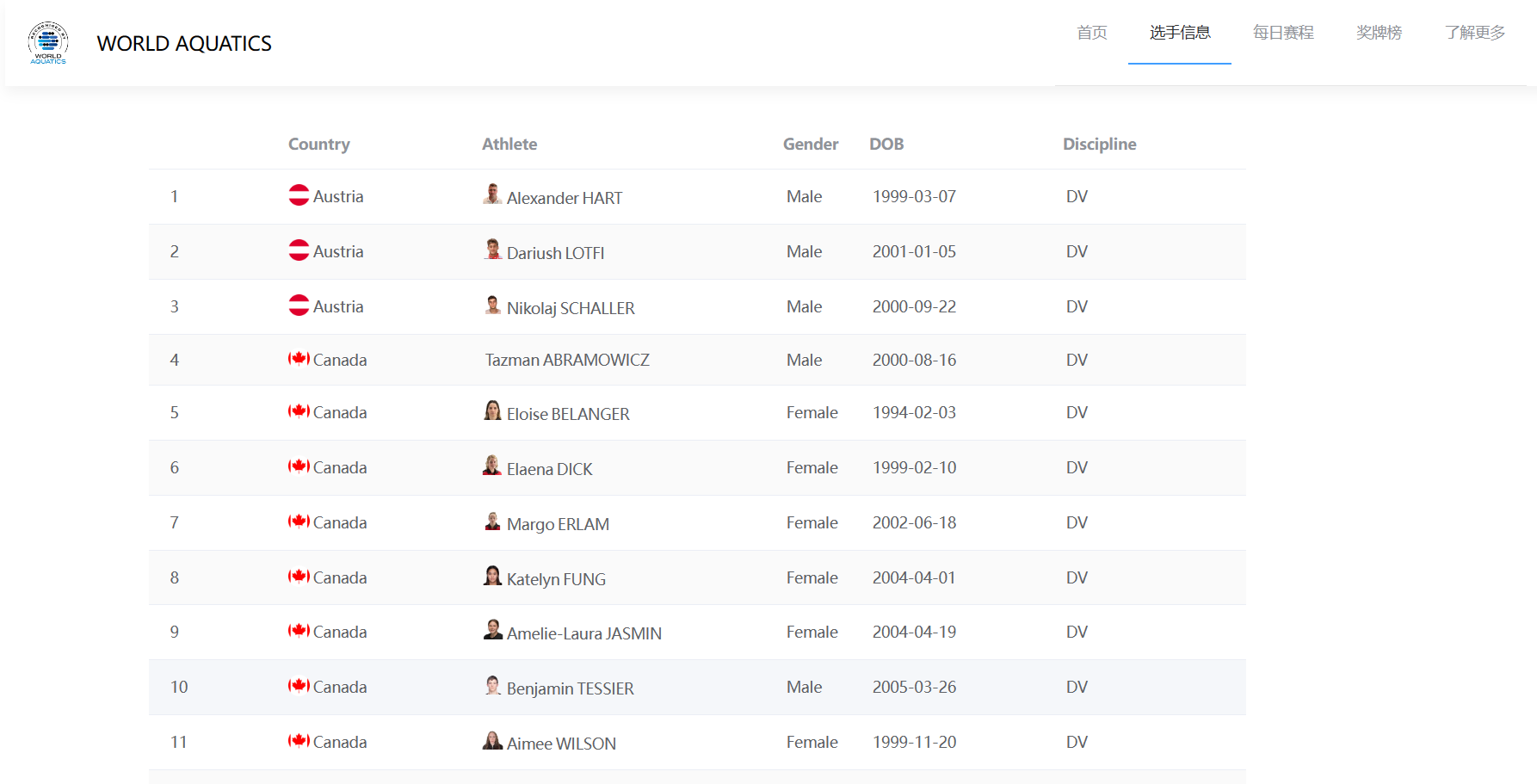

3.2 选手信息

• 采用表格的形式来规范展示该赛事各选手的具体信息，其中包含选手的Country、Athlete、Gender 、DOB，以及国籍图片与选手头像。具体显示效果如下：

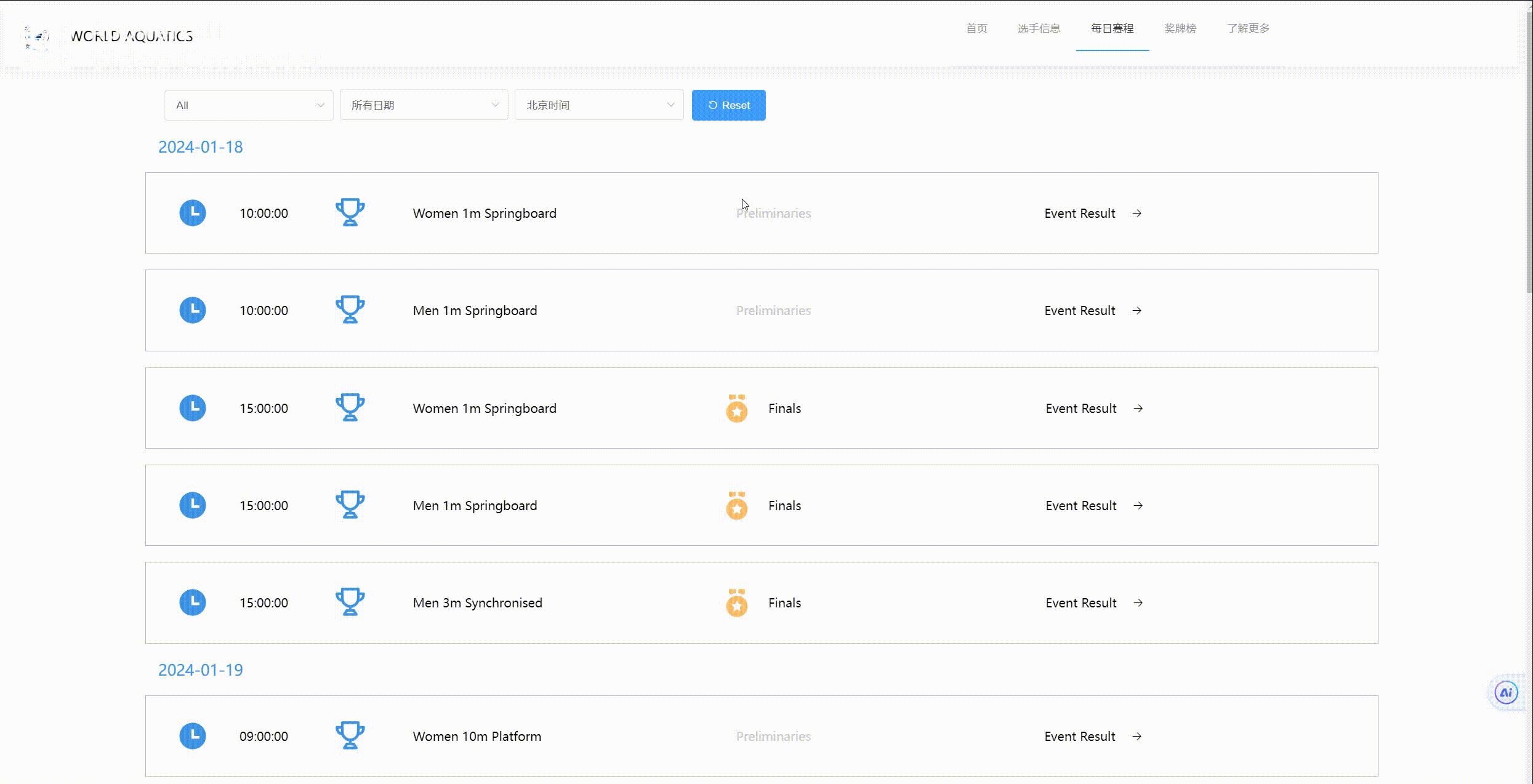

3.3 每日赛况

• 默认展示该赛所有赛程，显示具体比赛时间、名称、阶段，其中实现以日期为单位分组展示，并支持点击查看详细比赛情况。具体显示效果如下：

3.4 详细赛况

• 显示指定赛事的详细信息，包含参赛选手、选手排名、选手国籍、选手年龄、比赛得分、与落后积分，并图文并茂的展示对应选手图像等信息。该比赛前三名会有对应的金、银、铜牌图标显示。具体显示效果如下：

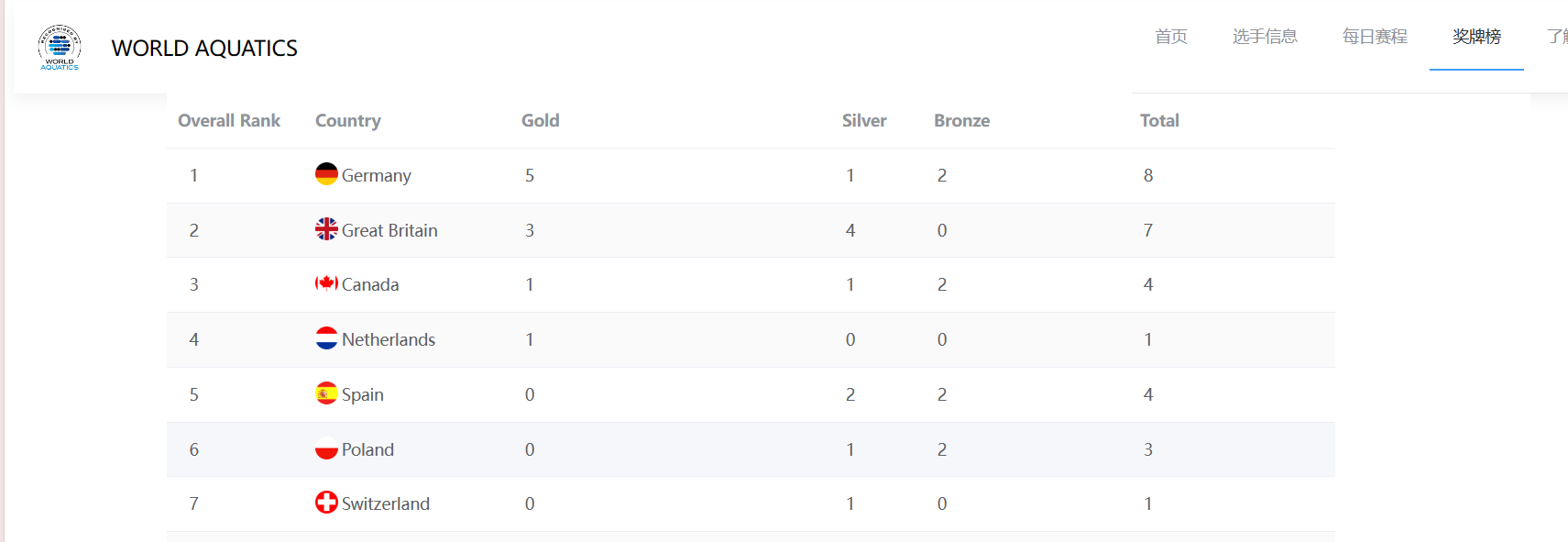

3.5 奖牌榜

• 以表格形式展示各国获奖情况，其中包含奖牌数量排名、国家名称、国家图片、金银铜牌数量以及总奖牌数量。具体显示效果如下：

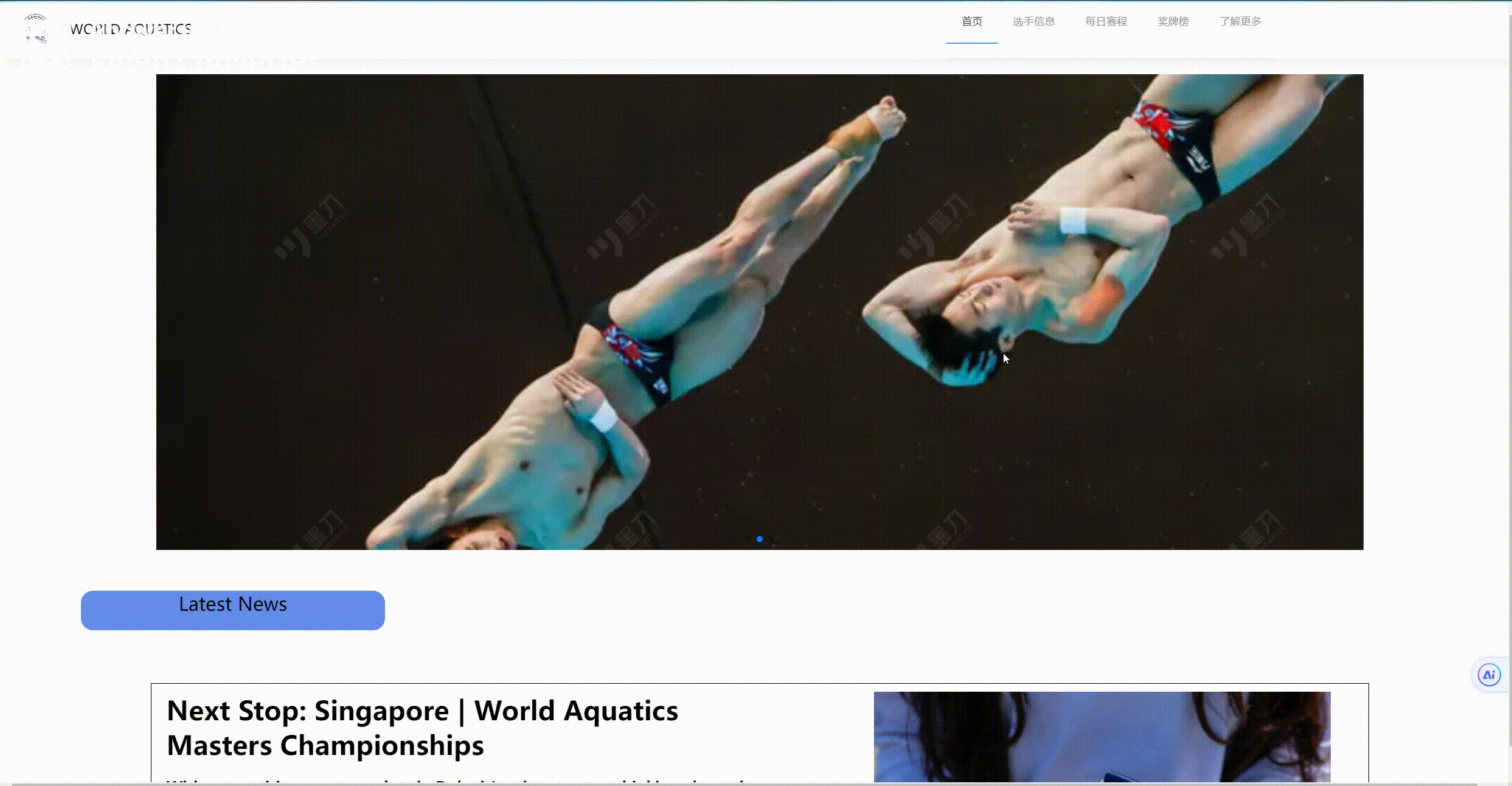

3.6 附加功能：首页

• 于首页上方，采用了轮播图的形式，展示该赛事的精彩瞬间。

• 随后图文并茂的展示该赛事的最新新闻，以增加网页趣味。

• 具体显示效果如下：

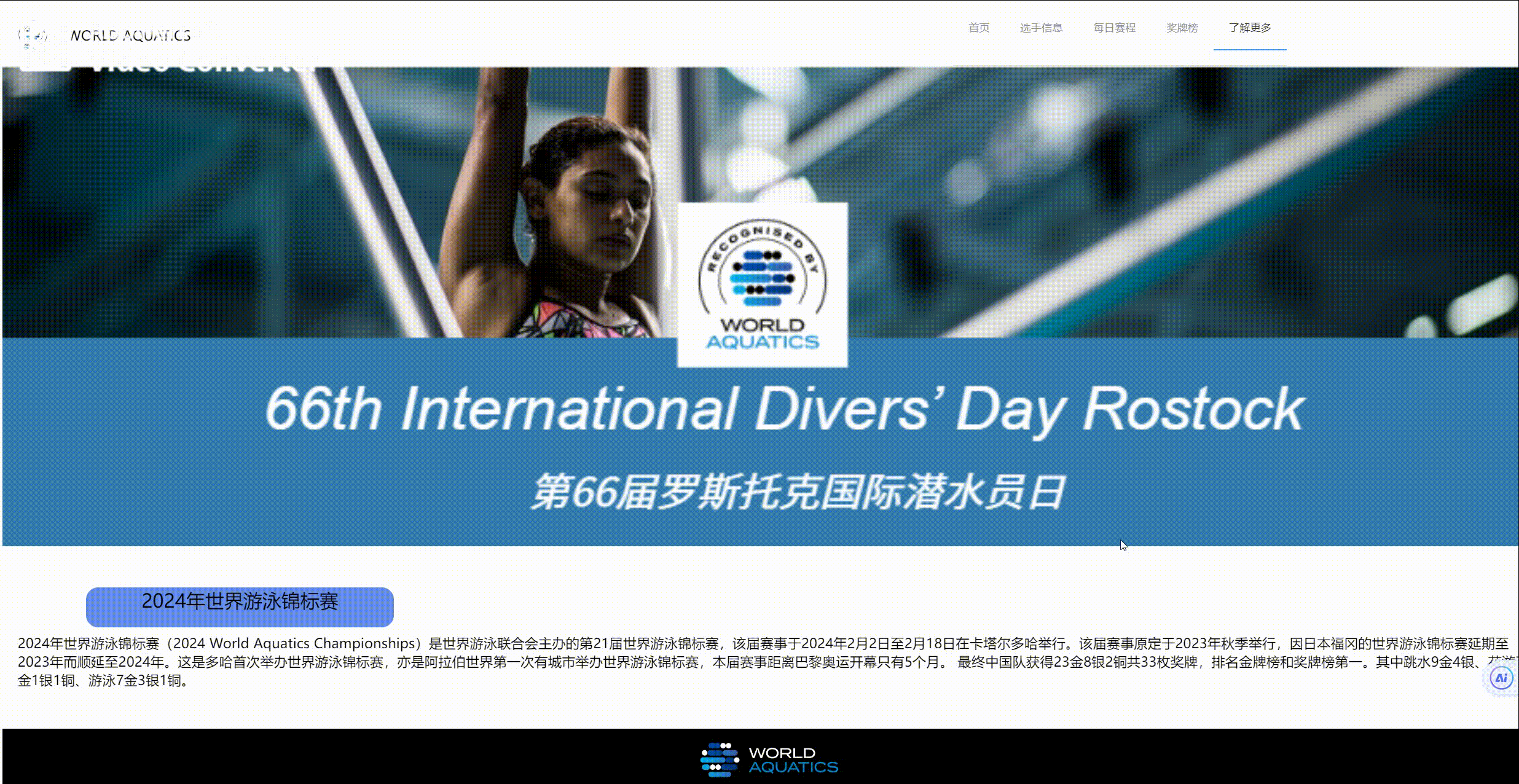

3.7 附加功能：了解更多

• 采用图文并茂的形式，生动形象的展示了2024年世界游泳锦标赛的相关信息，以增加网站趣味。具体效果如下图所示：

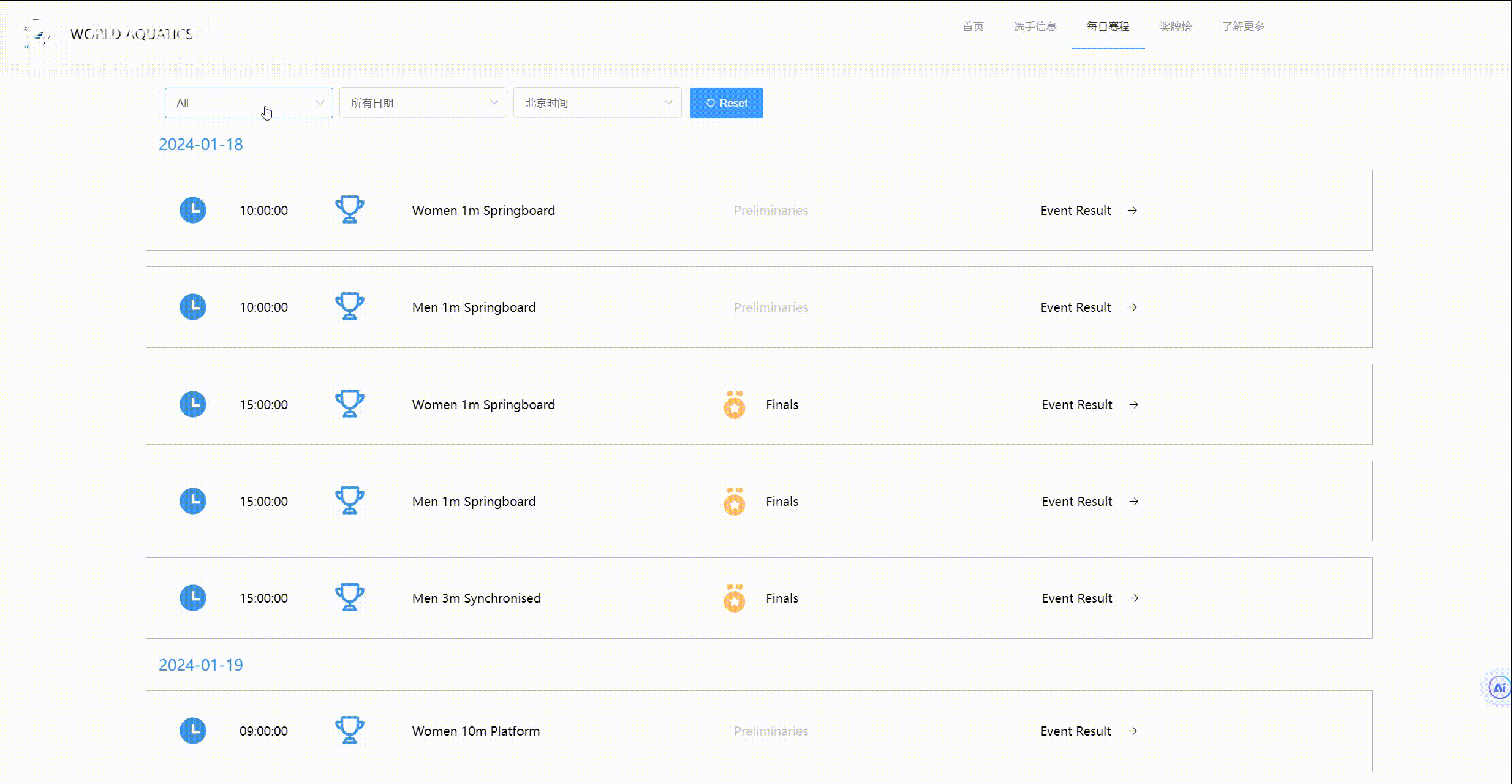

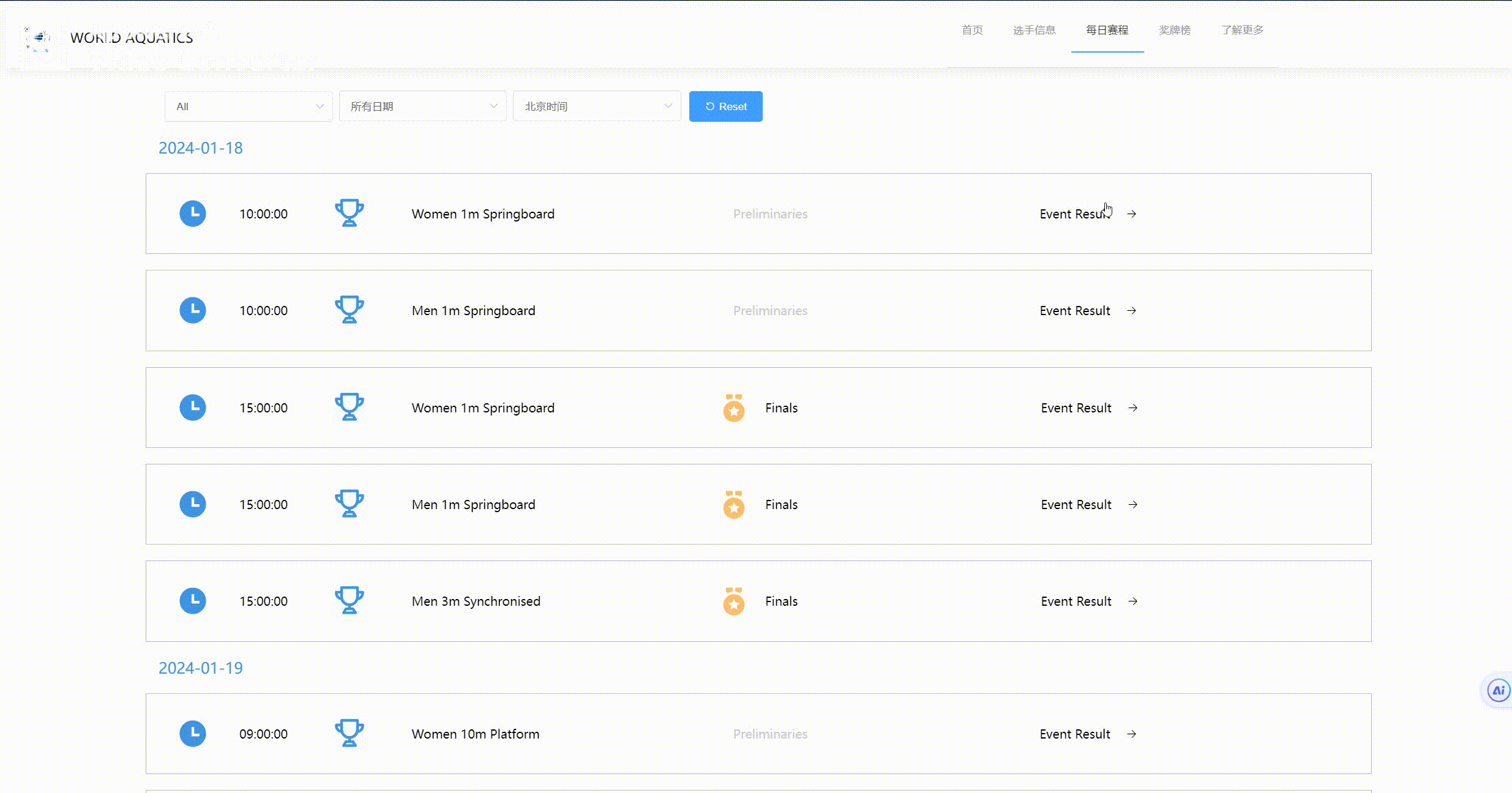

3.8 附加功能：按赛程、日期、显示时间来筛选赛程信息

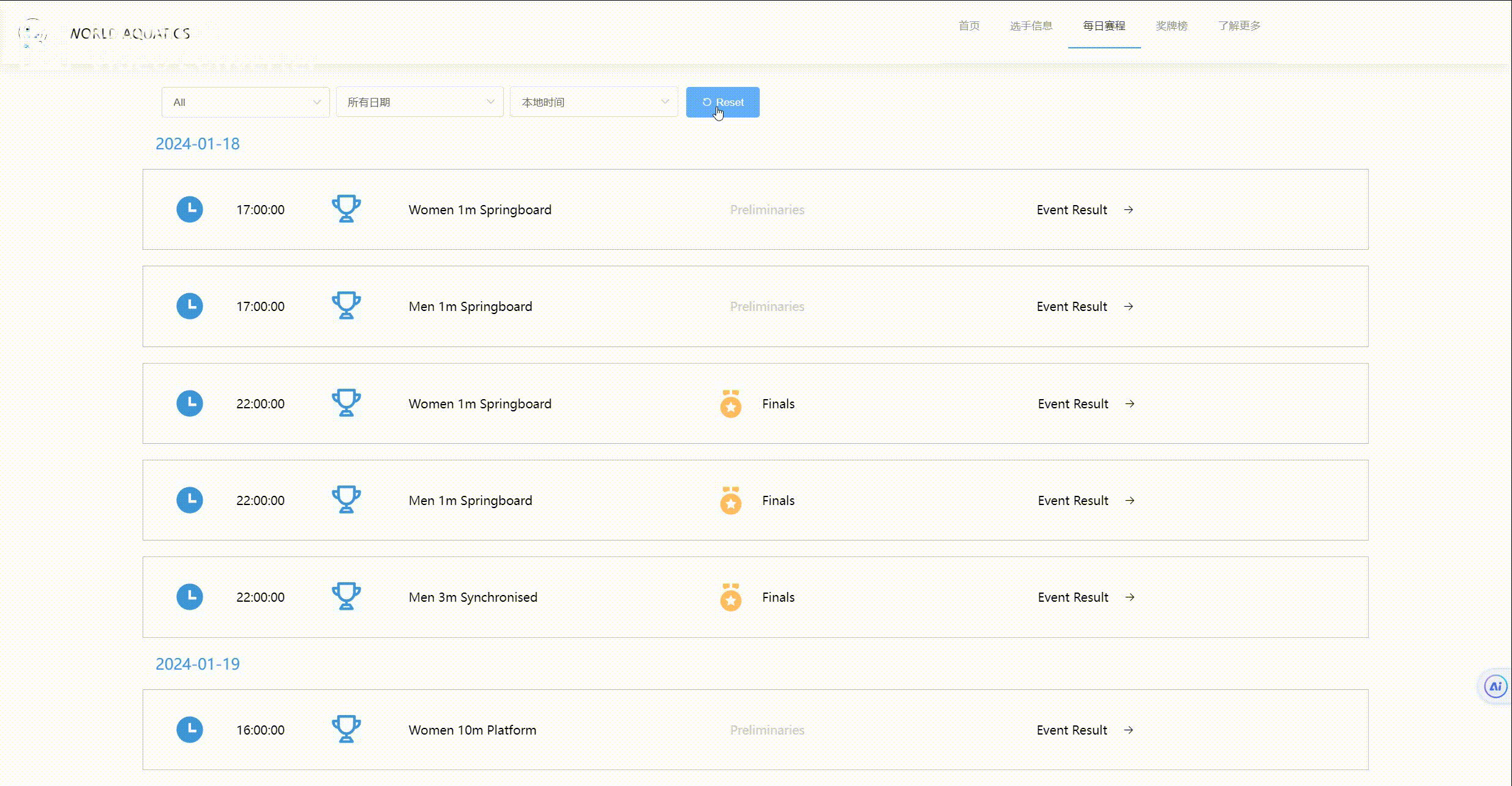

• 在每日赛况页面，我们利用下拉框组件来支持用户以如下三种方式来筛选赛程信息，方便用户快速定位到想要查看的赛事，增加网站与用户的交互性。

• 按赛程筛选信息，默认显示各阶段(初赛、半决赛、决赛)赛程信息，具体显示如下：

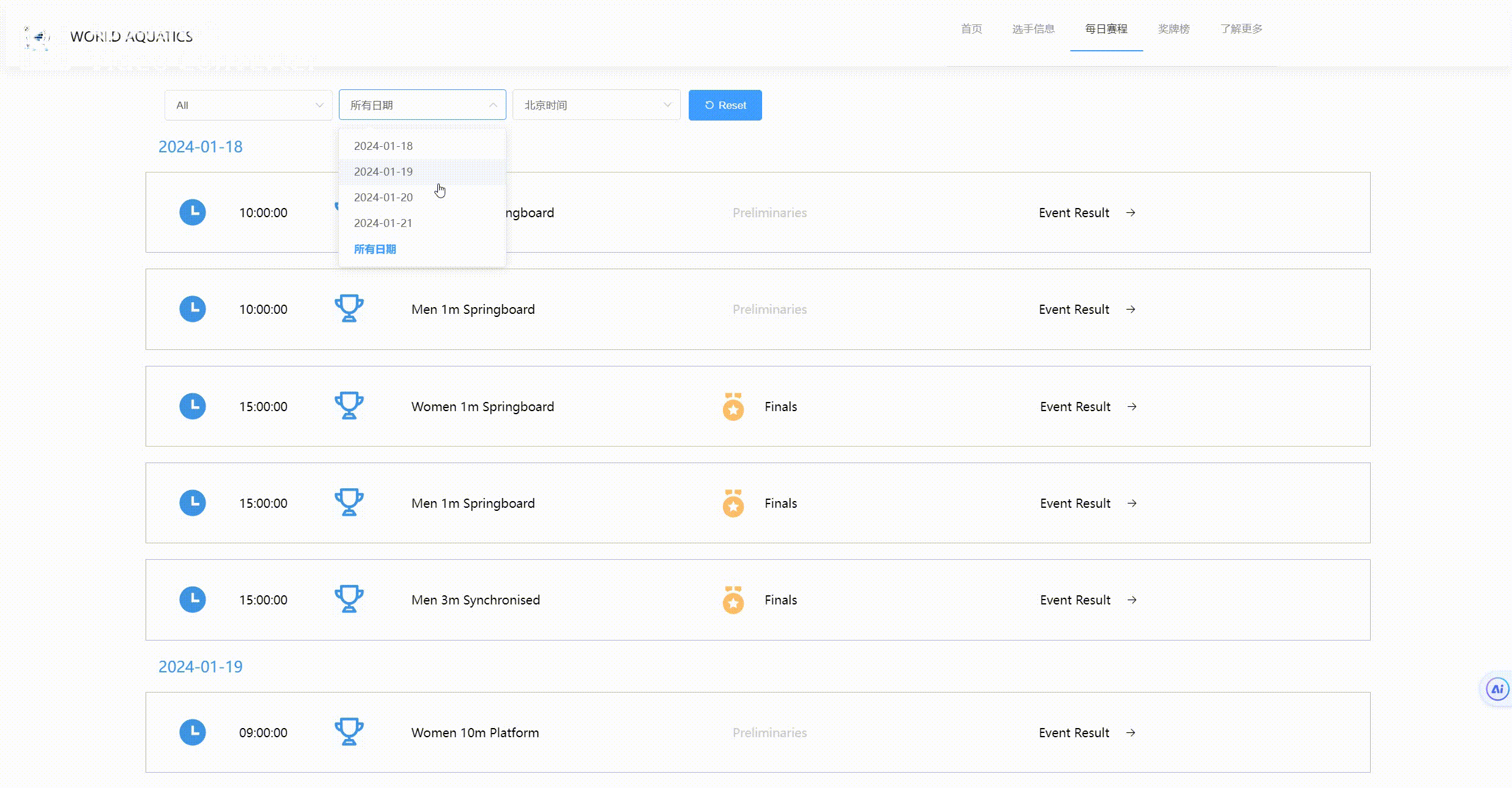

• 按日期筛选信息，具体显示如下：

• 按显示时间选择信息，支持用户选择按当地、背景时间显示时间信息，具体显示如下：

• 点击Reset按钮，返回默认显示界面，具体显示如下：

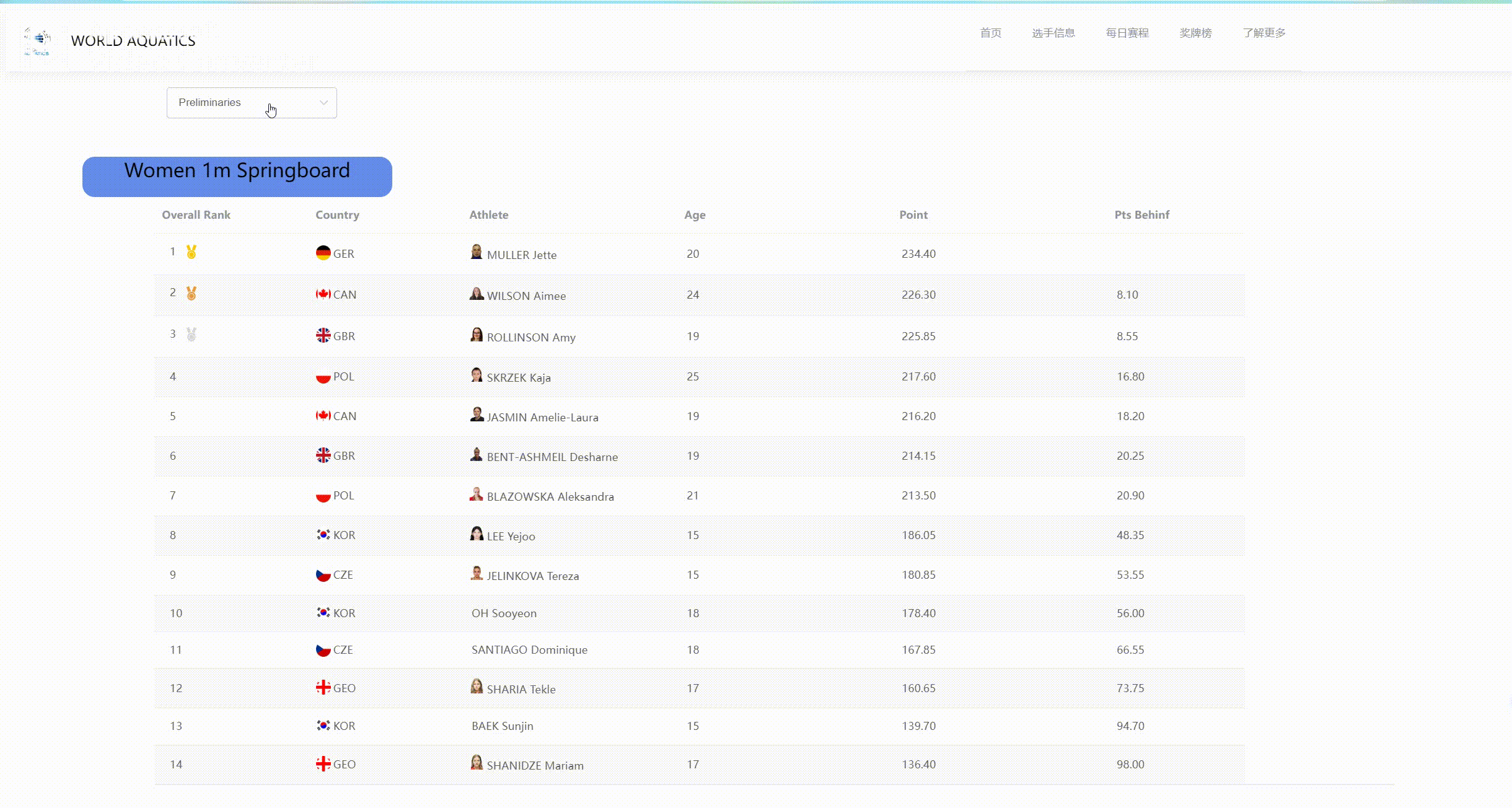

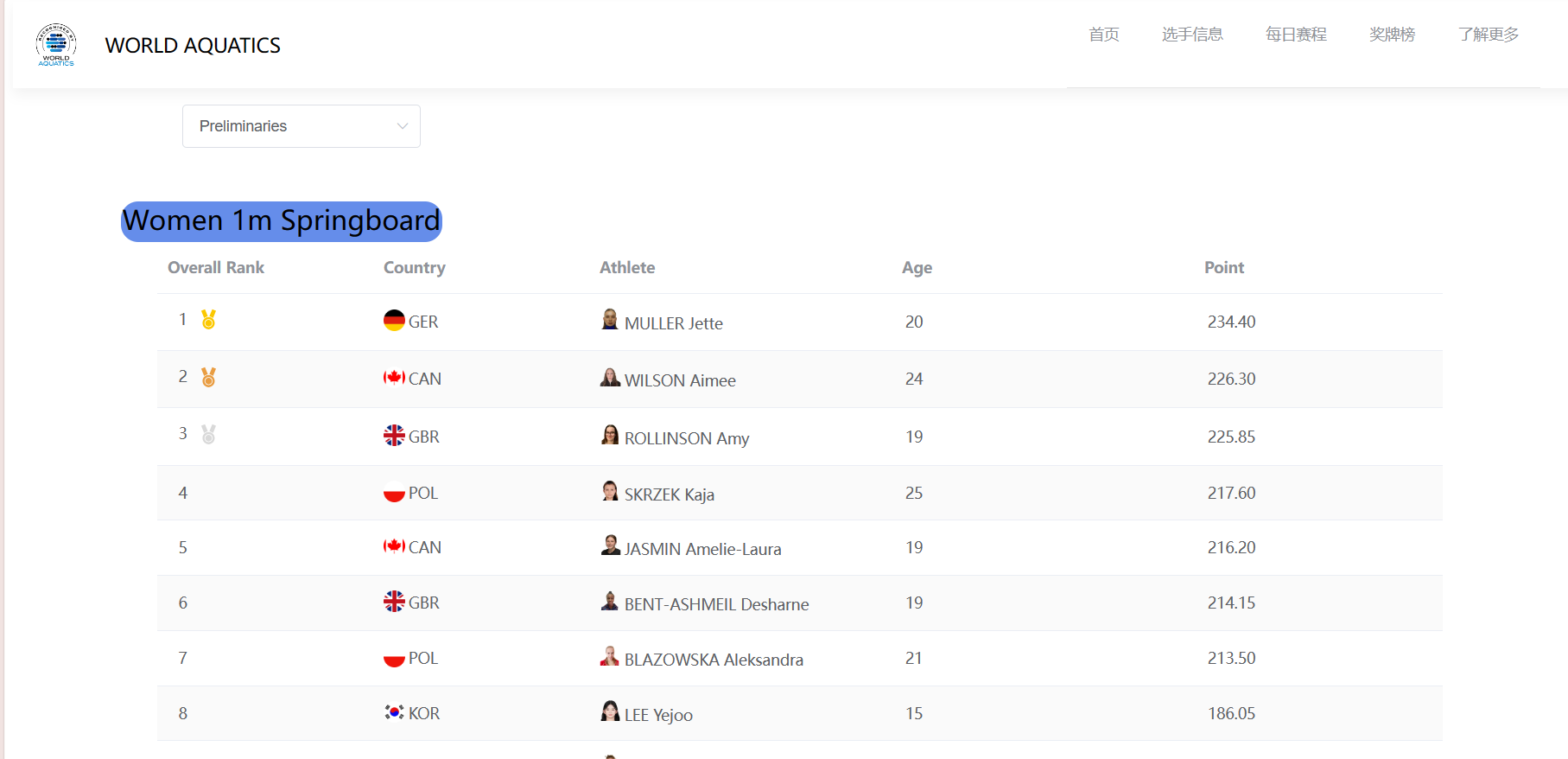

3.9 附加功能：切换显示其他比赛阶段赛事详细信息

• 在详细赛况页面，以下拉框形式，支持用户切换当前比赛项目其他赛事阶段的详细赛况信息，具体显示如下：

4. 结对讨论过程描述

• 由于队友有前端开发经验，故我们线下讨论后决定以前后端分离形式完成作业。

4.1 开发初期

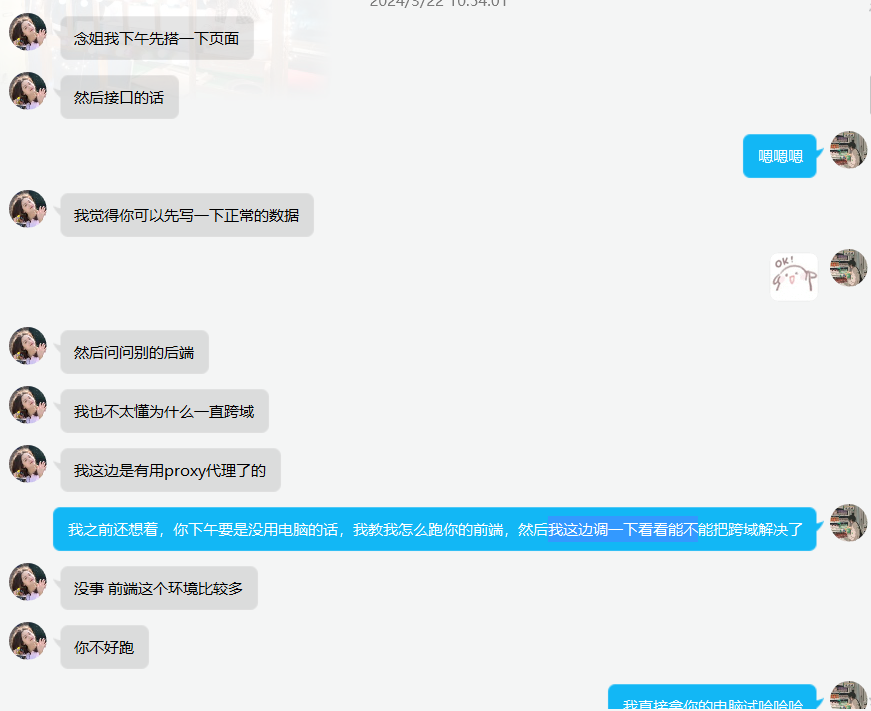

以下截图记录了，我们遇到问题，共同讨论到共同解决的过程。

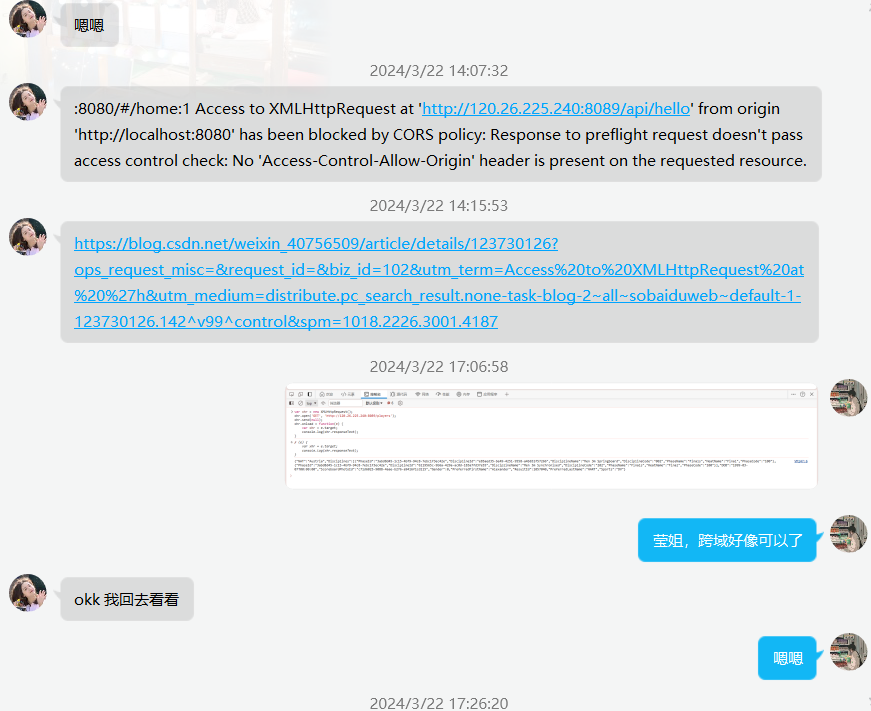

• 沟通跨域问题














4.2 开发中期

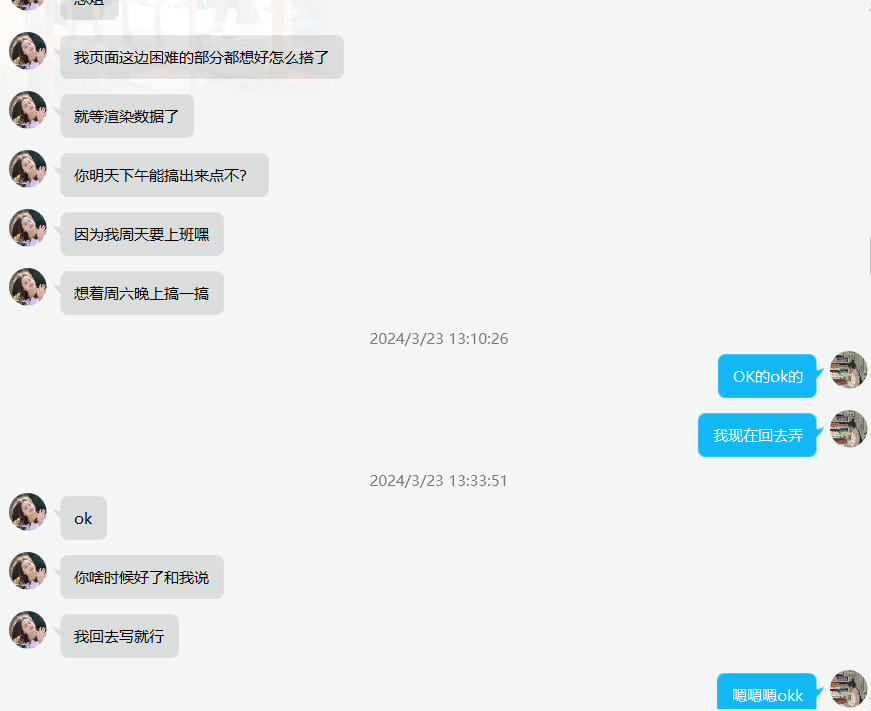

• 沟通协作时间，提高合作效率

• 沟通前后端数据传输方式

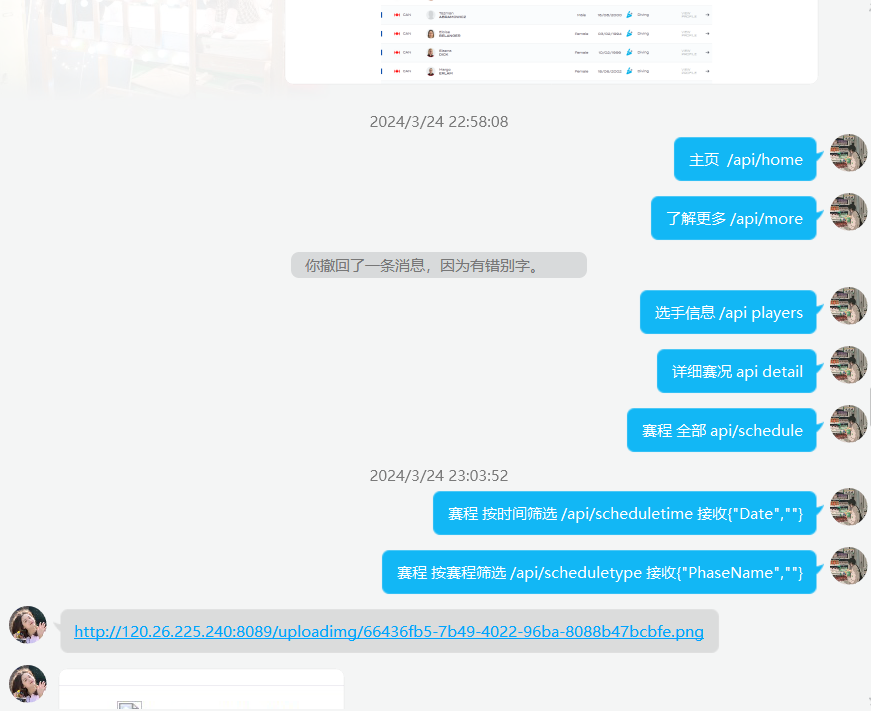

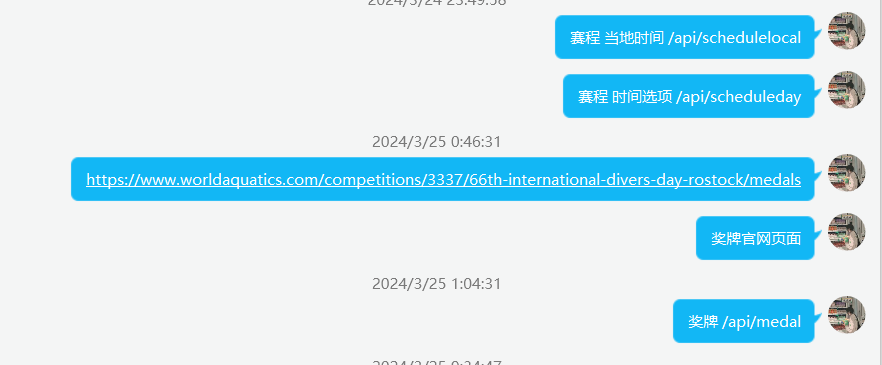

• 沟通接口

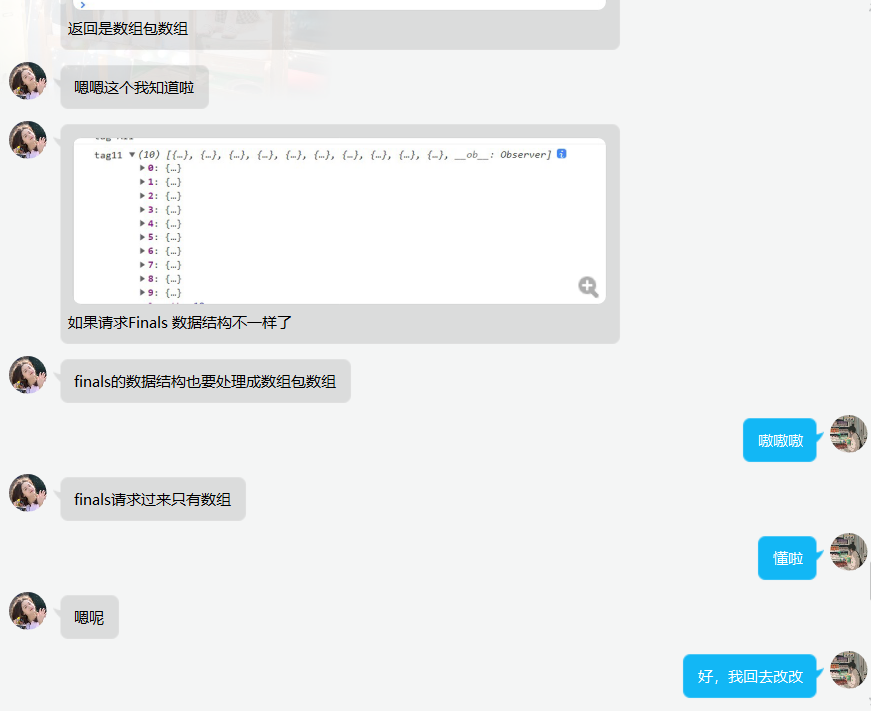

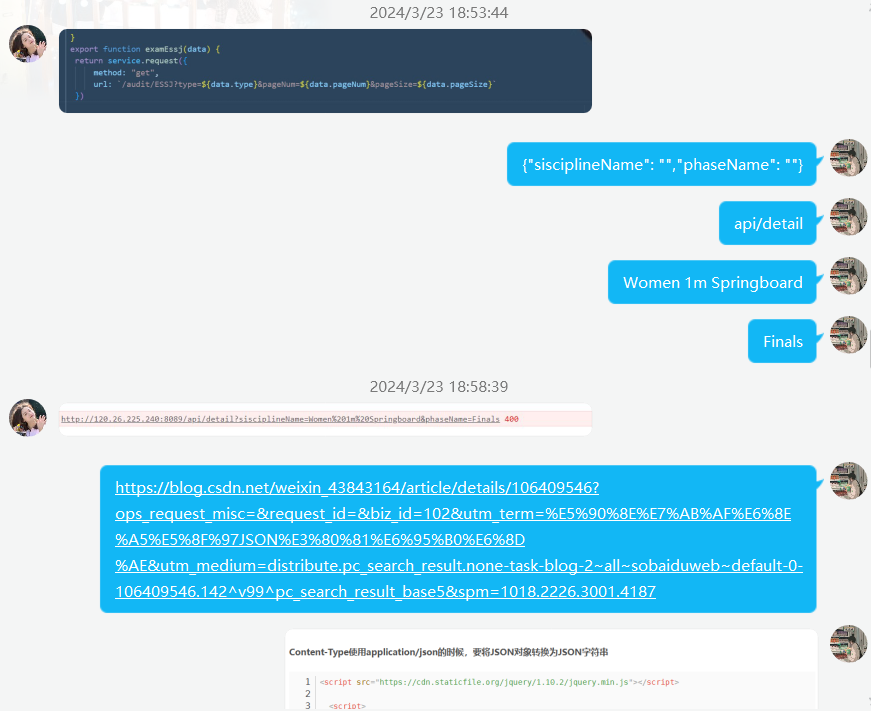

• 沟通传输的数据格式

4.3 开发后期

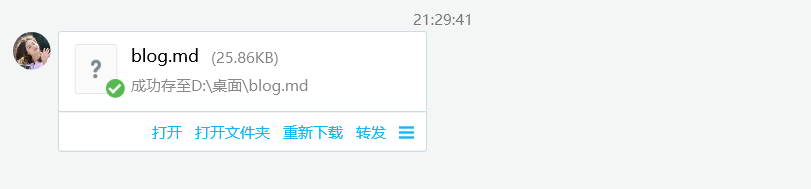

• 前端开发完成，打包给后端一起部署上服务器

5.设计实现过程

5.1 功能结构图

5.2 设计概述

5.2.1 前端部分

1. 技术相关：Vue，axios，element-ui，echarts，vue-awesome-swiper

2. 实现思路：

   • 使用axios获取接口数据，本次作业封装了request，可以统一处理axios请求。
   • 获取到数据使用element-ui组件库进行设计，列出表格等展示信息。
   • 使用echarts可视化数据。
   • 将多个页面使用到的内容抽离成组件，提高代码复用率，便于维护。

5.2.2 后端部分

1. 采用技术：Docker、servlet、SpringBoot
2. 设计思路：
   • 数据获取思路：由于本次作业特性，我们这次作业的数据可从官网下载相应的JSON文件，直接把JSON文件当做我们的数据库，进行编程。
   • 数据处理思路：分析相应JSON文件结构，学习FastJson使用方法parseObject、parseObject、parseObject、parseObject等，即可完成数据的层次解析；同时利用JSONArray套JSONObject的数据结构，将所需传输给前端的数据打包。
   • 接口设计思路：每一动作对应于一个接口，并且只对必要的数据进行传输。

5.3 遇到的问题及解决思路

5.3.1 前端部分

1. 跨域

   问题描述：前端访问后端接口的跨域问题

   是否解决：是

   解决收获：前端配置proxy代理，重写路径。

---

2. echarts

   问题描述：echarts柱状图横坐标名字不显示

   是否解决：是

   解决收获：不是因为渲染数据的数组有问题，是因为给的容器宽度不够。

---

5.3.2 后端部分

1. SpringBoot环境配置
   问题描述：SpringBoot与IDEA等版本不匹配
   是否解决：是
   解决收获：我们在开发过程中，经常会遇到环境配置的问题，当我们遇到此类问题时不仅要充分利用CSDN等网站，寻求经验贴，更要注重官方文档的阅读，许多官方文档中都会说明各个版本配置要求。

---

2. 后端图片传输
   问题描述：后端需要将类似选手头像等图片传输给前端
   是否解决：是
   解决收获：经讨论后，我们决定把选手头像等图片上传至服务器，后端通过传送相应图片url，让前端使用相应图片。在开发过程中，很多东西都是边学边实践，经历过后，后端小知识点加一。

---

3. 跨域问题
   问题描述：前端访问后端接口的跨域问题
   是否解决：是
   解决收获：在搜集了多种跨域解决方法后，我发现Spring 从4.2版本后开始支持 @CrossOrigin 注解实现跨域，这在一定程度上简化了我们实现跨域访问的开发成本，在需要跨域访问的方法或者类上加上这个注解便大功告成。故在SpringBoot中，善用注解，能大大提高开发效率。

---

6. 代码说明

6.1 前后端交互接口说明

6.1.1 选手信息接口

• 前端请求

  前端统一封装了接口，只需要写路径和方法即可

  export function getAll() {
      return request.request({
          method: "get",
          url: `/players`
      })
     }


• 后端接口

  @RestController
  @CrossOrigin(origins = "*")
  public class PlayersController {

    @RequestMapping("/api/players")
    public JSONArray players(){
        Lib lib = new Lib();
        return lib.showplayers();
    }
  }


• 后端返回效果

  [
    {
        "PhotoPath": "http://120.26.225.240:8089/uploadimg/c71d6025-9088-4aae-b276-a9416f1cd115.png",
        "CountryImagePath": "http://120.26.225.240:8089/uploadimg/Austria.png",
        "FirstName": "Alexander",
        "DOB": "1999-03-07",
        "Country": "Austria",
        "LastName": "HART",
        "Gender": "Male",
        "Sports": "DV"
    },
   ...
  ]


6.1.2 每日赛况接口

• 前端请求

    //获取赛程
     export function getSchedule() {
      return request.request({
          method: "get",
          url: `/schedule`
      })

     }


• 后端接口

    @RequestMapping("/api/schedule")
    public JSONArray schedule(){
        Lib lib = new Lib();
        return lib.showpschedule();
    }

    @RequestMapping("/api/scheduletime")
    @ResponseBody
    public JSONArray schedule(@RequestBody Map name){
        Lib lib = new Lib();
        return lib.showpscheduletime(name.get("Date").toString());
    }

    @RequestMapping("/api/scheduletype")
    @ResponseBody
    public JSONArray scheduletype(@RequestBody Map name){
        Lib lib = new Lib();
        return lib.showpscheduletype(name.get("PhaseName").toString());
    }

    @RequestMapping("/api/schedulelocal")
    @ResponseBody
    public JSONArray schedulelocal(){
        Lib lib = new Lib();
        return lib.showpschedulelocal();
    }

    @RequestMapping("/api/scheduleday")
    @ResponseBody
    public JSONArray scheduleday(){
        Lib lib = new Lib();
        return lib.showpscheduleday();
    }


• 后端返回效果

• 以/api/schedule为例，后端返回按日期分组的JSONArray。

  [
    [
        {
            "SportCode": "DV",
            "DisciplineId": "108c795d-5e4f-4dc6-acea-0bc70bfd1928",
            "DisciplineName": "Women 1m Springboard",
            "Time": "10:00:00",
            "PhaseName": "Preliminaries",
            "Date": "2024-01-18"
        },
        ...
    ]
    ...
  ]


6.2 前端代码说明

6.2.1封装request请求

• 利用axios和后端进行交互，封装request，可以统一封装接口

  import axios from "axios";
  // 创建axios，赋给变量service
  const request = axios.create({
    baseURL:  'http://120.26.225.240:8089/api',
      timeout: 15000,   // 超时
  });

  //添加请求拦截器
  request.interceptors.request.use(
      function (config) {
          config.headers['Access-Control-Allow-Origin'] = '*';
          //在发送请求之前做一些事情
          return config;
      },
      function (error) {
          //请求错误做些什么
          return Promise.reject(error);
      }
  );
  //添加响应拦截器
  request.interceptors.response.use(
      function (response) {
          //使用响应数据返回响应；
          const data = response;
          // 如果data.code
          if (data) {
              return Promise.resolve(data.data);
          }
          return response;
      },
      function (error) {
          //使用响应错误返回
          return Promise.reject(error);
      }
  );
  // 将service 导出
  export default request;


6.2.2使用代理处理跨域

• const { defineConfig } = require('@vue/cli-service')

  module.exports = defineConfig({
    transpileDependencies: true,
    lintOnSave:false,
    devServer: {
      port: 8080,
      proxy: {                 //设置代理
          '/api': {              //设置拦截器
              target: 'http://120.26.225.240:8089',     //代理的目标地址
              changeOrigin: true,
              pathRewrite: {                   //路径重写
                  '/api': ''                     //选择忽略拦截器里面的内容
              }
          }
      },
        host: '0.0.0.0',
        client: {

        },
        headers: {
          'Access-Control-Allow-Origin': '*',
        }
  }
  })


6.2.3使用router跳转页面

• //带参数跳转
  handleSelect(key) {
          if(this.activeIndex != key)
           this.$router.push(
              {
                name:key,
              }
            )
          else{
            alert('当前已经是目标页面')
          }
        },


  //在router.js定义各个路径情况，此处展示奖牌榜的
  import Medal from '../views/Medal.vue'
  Vue.use(VueRouter)
  const routes = [
    {
      path: '/',
      redirect: "/home",
    },
    {
      path: "/medal",
      name: 'Medal',
      component: Medal
    }
  ]

  const router = new VueRouter({
    base: process.env.BASE_URL,
    routes
  })
  export default router


6.2.4表格部分展示

•   //使用element-ui的table组件，自定义列，加入选手国家图片等
    <el-table-column
        label="Country"
        width="180">
        <template slot-scope="scope">
        <div  class="tem">
          <img :src="scope.row.CountryImagePath" alt="" class="countryPic">
          <span class="country">{{scope.row.Country }}</span>
          </div>
        </template>
      </el-table-column>


6.2.5组件化复用代码

•  <TopBar :index="index"/>//将导航栏抽离成组件,在需要的页面使用
   <Buttom/>//抽离底部


6.3 后端代码说明

6.3.1 图片上传服务器

• 处理上传的handler

  @RestController
  public class UploadHandler {
    private Logger logger = LoggerFactory.getLogger(UploadHandler.class);
    @Autowired
    private UploadService uploadService;

    @PostMapping("/uploadimg")
    public String uploadimg(HttpServletRequest request) throws IOException, ServletException {
        // handler调用文件上传的service 得到文件的虚拟路径
        String filepath = uploadService.uploadImg(request);
        return filepath;
    }
  }


• 处理文件上传的service，在service中将上传的文件夹和映射的文件夹都放在配置文件中

  @Service
  public class UploadService {
    private Logger logger = LoggerFactory.getLogger(UploadService.class);
    // 文件的真实路径
    @Value("${file.uploadFolder}")
    private String realBasePath;
    @Value("${file.accessPath}")
    private String accessPath;

    public String uploadImg(HttpServletRequest request) throws IOException, ServletException {
        InputStream inputStream = request.getInputStream();
        //获取请求头中Contect-Type的值
        // 图片后缀
        String imgSuffix = "png";
        Enumeration enumeration=request.getHeaderNames();
        while(enumeration.hasMoreElements()) {
            String name=(String)enumeration.nextElement();
            if(name.equals("content-type")){
                String value=request.getHeader(name);
                imgSuffix = value.split("/")[1];
                logger.info("header中" + name + " " + value);
                logger.info("文件后缀：" + imgSuffix);
            }
        }
        // 文件唯一的名字
        String fileName = UUID.randomUUID().toString() + "." +imgSuffix;
        Date todayDate = new Date();
        SimpleDateFormat dateFormat = new SimpleDateFormat("yyyy-MM-dd");
        String today = dateFormat.format(todayDate);
        // 域名访问的相对路径（通过浏览器访问的链接-虚拟路径）
        String saveToPath = accessPath + today + "/";
        // 真实路径，实际储存的路径
        String realPath = realBasePath + today + "/";
        // 储存文件的物理路径，使用本地路径储存
        String filepath = realPath + fileName;
        logger.info("上传图片名为：" + fileName+"--虚拟文件路径为：" + saveToPath +"--物理文件路径为：" + realPath);
        // 判断有没有对应的文件夹
        File destFile = new File(filepath);
        if (!destFile.getParentFile().exists()) {
            destFile.getParentFile().mkdirs();
        }
        // 输出流 输出到文件
        OutputStream outputStream = new FileOutputStream(destFile);
        // 缓冲区
        byte[] bs = new byte[1024];
        int len = -1;
        while ((len = inputStream.read(bs)) != -1) {
            outputStream.write(bs,0,len);
        }
        inputStream.close();
        outputStream.close();
        // 返回虚拟路径，给链接访问
        return saveToPath+fileName;
    }
  }


• 设置虚拟路径，访问绝对路径下资源

  @Configuration
  public class UploadConfig implements WebMvcConfigurer{
    @Value("${file.staticAccessPath}")
    private String staticAccessPath;
    @Value("${file.uploadFolder}")
    private String uploadFolder;
    @Override
    public void addResourceHandlers(ResourceHandlerRegistry registry) {
        registry.addResourceHandler(staticAccessPath).addResourceLocations("file:" + uploadFolder);
    }
  }


6.3.2 跨域处理

• 添加CrossOrigin注释

  @RestController
  @CrossOrigin(origins = "*")
  public class PlayersController {
  }


6.3.3 数据处理

• 以处理选手信息数据为例

  public JSONArray showplayers(){
        //获取按国籍分类的选手数组
        JSONArray jsonArray = JSONArray.parseArray(getJsonStr("src/datas/athletes.json"));
        JSONArray allplayers = new JSONArray();
        for(int i = 0; i < 5; i++){
            //获取第i个国家的信息
            JSONObject jsonObject = jsonArray.getJSONObject(i);
            //获取国籍信息
            String country = jsonObject.getString("CountryName");
            String countryImagePath = "http://120.26.225.240:8089/uploadimg/" + country + ".png";
            //获取多位选手信息
            JSONArray Participations = jsonObject.getJSONArray("Participations");
            for(int j = 0;j < Participations.size(); j++){
                JSONObject player = new JSONObject();
                JSONObject athlete = Participations.getJSONObject(j);
                String firstName = athlete.getString("PreferredFirstName");
                String lastName = athlete.getString("PreferredLastName");
                String dob = athlete.getString("DOB").substring(0,10);
                String gender = (athlete.getInteger("Gender") == 0 ? "Male" : "Female");
                String sports =athlete.getString("Sports");
                String  photoPath = "http://120.26.225.240:8089/uploadimg/" + athlete.getString("ScoreboardPhotoId") + ".png";
                if (athlete.getString("ScoreboardPhotoId") == null){
                    photoPath = null;
                }
                //获取每位选手所需传输数据
                player.put("Country",country);
                player.put("FirstName",firstName);
                player.put("LastName",lastName);
                player.put("Gender",gender);
                player.put("DOB",dob);
                player.put("Sports",sports);
                player.put("PhotoPath",photoPath);
                player.put("CountryImagePath",countryImagePath);
                allplayers.add(player);
            }
        }
        return allplayers;
    }


7. 心路历程和收获

222100401丁念：在本次作业中，我负责后端与服务器部署部分，由于之前没有接触过后端开发，在本次作业发布之前就抓紧去学习了SpringBoot相关知识，尽管如此，此次作业还是困难重重，配置问题、跨域问题、部署问题等等，都使本就不富裕的作业完成时间变得更加紧巴巴。好在，最后也算顺利地交上了一个满意的答卷。此次作业，丰富了我的实践开发经验，不仅让我接触学习了SpringBoot等知识，更让我明白在团队写作中，沟通的重要性。尽管此次我与我的队友是舍友，沟通非常便携，充分，但意外还会发生，我们仍然还是出现了因为信息不一致而导致的返工现象。在此次作业中，我收获良多，我想这次经历也为我在后续团队作业中打下一个很好的基础。
222100305庞财莹：在本次作业中，我负责前端内容的编写。我使用了一些提高开发效率的工具，比如使用element-ui编写页面，可以让自适应更好且避免了写原生内容的繁杂，抽离可复用的内容，提高代码复用率和可维护性。在本次结对作业中，我意识到了有一些内容要提前沟通完成，比如接口的数据结构等等，这样的提高两个人的开发效率，更快更好地实现页面功能。

8.评价队友

222100401丁念：在本次作业中，队友有着丰富的前端开发经历，给我安全感满满！并且，能在我后端学习时，非常明确的告诉我前端需要什么，我需要完成哪些事，这大大提高了我的学习与编码效率。队友的工作步调与我非常一致，我们合作的非常舒服，希望下次还能与队友共同合作。
222100305庞财莹：队友虽然没有开发过后端的内容，但是学习能力非常强，解决问题也很积极迅速，可以很快的一起寻找问题的出处，共同解决问题。让我们的开发非常顺利的进行，非常愉快地合作写完了此次作业。
