汉源高科90路128路PCM电话光端机+2路百兆网络PCM128A-2FE

汉源高科北京科技有限公司
汉源高科(北京)官方账号
2024-03-31 15:49:16

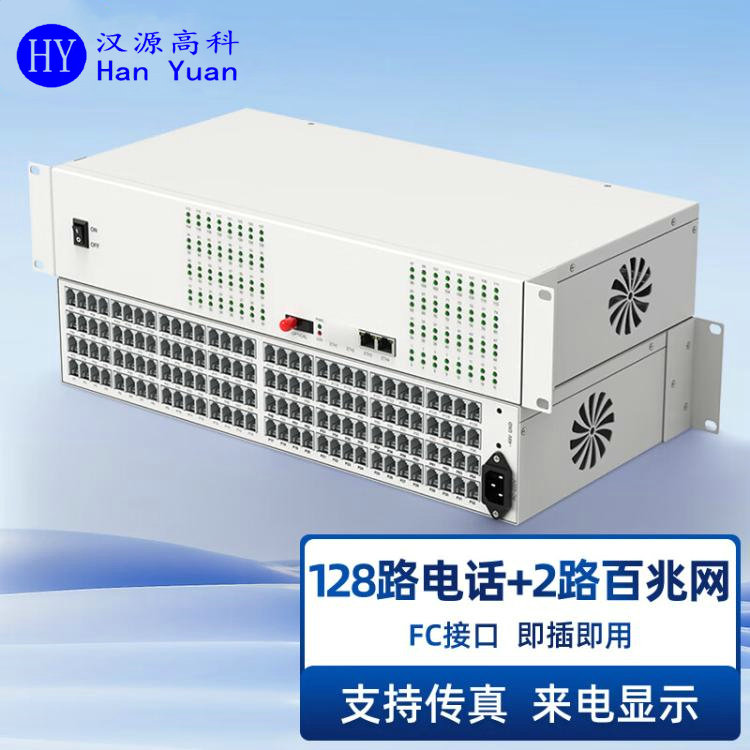

128路电话光端机+2路百兆网络HY-128P2FL是汉源高科(北京)科技有限公司采用自主知识产权的大规模集成电路,应用时分复用技术,将以太网信号和电话信号混合编码后在一对光纤上传输。实现热线电话业务传输,传输通道为光传输通道。该机采用2U机架式设计,集成度高,体积小,功耗低,工作可靠,安装使用方便。



主要功能与特点

1:提供1路光接口(光口速率155M)

2:提供128路电话(可选配磁石电话、热线电话等),电话接口含过压以及防雷模块

3:提供2个10/100M以太网接口,全双工/半双工自适应

4:电源为:内置220V或48V电源

5:单纤或双纤传输、正常出货为单纤

6:光传输距离为20KM,最远可以传输120KM

7:2U机架式设备

技术指标

1:光接口

波长:1310nm(标准机型)或1550nm

发送功率:≥-12dBm

接收灵敏度:≤-30dBm(BER≤10-11)

接口方式:FC(标准机型)或SC等

传输方式:双纤或单纤

2:以太网接口

支持线速10Base-T/100Base-T,全双工/半双工自适应

符合IEEE802.3/IEEE802.3u标准

使用标准RJ45插头

3:话路接口及信令

交换侧

摘机阻抗:<500Ω

挂机阻抗:>10KΩ

用户侧

环路阻抗:≤2000Ω(包括话机)

空闲电路电压:≤50V

环路电流:25mA

摘机门限:8mA

极性反转时延:<50ms

拨号:脉冲拨号单脉冲失真<5ms;带内音频拨号总失真满足话音接口特性

摘机时延:<100ms

铃流:

远端(FXS)铃流发生器

频率:25Hz±3Hz

幅度:75V±5Vrms

铃流时延:<50ms

输出总功率:≤10W(以机箱为单位)

局端(FXO)铃流检测

幅度范围:最小38Vrms

话音接口

阻抗:600Ω或三元件复式阻抗

音频范围:300-3400Hz

编码律:CCITT建议G.711 A律

4:功耗

整机功耗:<65W

5:工作环境

工作温度:-20℃~+70℃

相对湿度:≤95%(25℃时)

大气压力:70~106Kpa

产品规格

产品名称:128路电话光端机+2路百兆网络(RJ11接口)

产品型号:HY-128P2FL

产品功能描述:在光纤上传输128路电话业务(可选配磁石电话、热线电话等)+2路百兆网络;2U机架式设备;电话接口为RJ11

业务端口描述:1个光纤接口(光口速率为155M,可选用单纤或双纤传输,光接口为FC或SC);128路电话接口(接口为RJ11);2路百兆网络接口

电源:AC220V或DC48V单电源,AC220V与DC48V双电源

产品尺寸:485*225*90mm

产品重量:5.5KG/台
