汉源高科24路PCM电话光端机+1路千兆网络 语音电话光纤收发器PCM24A-GE

[汉源高科北京科技有限公司]

24路电话光端机+1路千兆网络HY-24P1GL是汉源高科（北京）科技有限公司采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和电话信号混合编码后在一对光纤上传输。实现热线电话业务传输，传输通道为光传输通道。该机采用1U机架式设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。



主要功能与特点

1：提供1路光接口（光口速率1.25G）

2：提供24路电话（可选配磁石电话、热线电话等），电话接口含过压以及防雷模块

3：提供1个10/100/1000M以太网接口，全双工/半双工自适应

4：电源为：内置220V或48V电源

5：单纤或双纤传输、正常出货为单纤

6：光传输距离为20KM，最远可以传输120KM

7：1U机架式设备

技术指标

1：光接口

波长：1310nm（标准机型）或1550nm

发送功率：≥－12dBm

接收灵敏度：≤－30dBm(BER≤10-11)

接口方式：FC（标准机型）或SC等

传输方式：双纤或单纤

2：以太网接口

支持线速10Base-T/100Base-T/1000Base-T，全双工/半双工自适应

符合IEEE802.3/IEEE802.3u标准

使用标准RJ45插头

3：话路接口及信令

交换侧

摘机阻抗：＜500Ω

挂机阻抗：＞10KΩ

用户侧

环路阻抗：≤2000Ω（包括话机）

空闲电路电压：≤50V

环路电流：25mA

摘机门限：8mA

极性反转时延：＜50ms

拨号：脉冲拨号单脉冲失真＜5ms；带内音频拨号总失真满足话音接口特性

摘机时延：＜100ms

铃流：

远端(FXS)铃流发生器

频率：25Hz±3Hz

幅度：75V±5Vrms

铃流时延：＜50ms

输出总功率：≤10W（以机箱为单位）

局端(FXO)铃流检测

幅度范围：最小38Vrms

话音接口

阻抗：600Ω或三元件复式阻抗

音频范围：300-3400Hz

编码律：CCITT建议G.711 A律

4：功耗

整机功耗：＜20W

5：工作环境

工作温度：-20℃～+70℃

相对湿度：≤95%（25℃时）

大气压力：70～106Kpa

产品规格

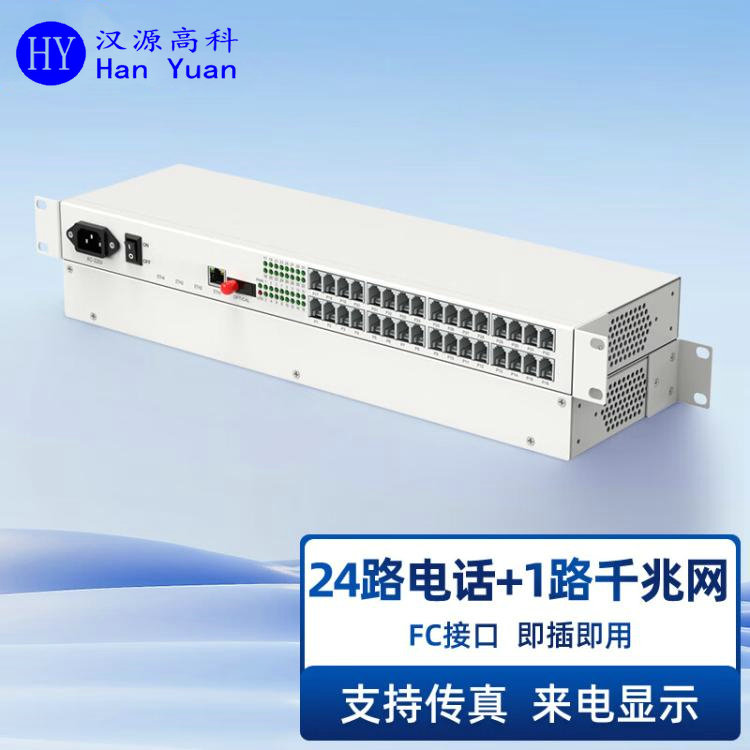

产品名称：24路电话光端机+1路千兆网络（RJ11接口）

产品型号：HY-24P1GL

产品功能描述：在光纤上传输24路电话业务（可选配磁石电话、热线电话等）+1路千兆网络；机架式设备；电话接口为RJ11

业务端口描述：1个光纤接口（光口速率为1.25G，可选用单纤或双纤传输，光接口为FC或SC）；24路电话接口（接口为RJ11）；1路千兆网络接口

电源：AC220V或DC48V单电源，AC220V与DC48V双电源

产品尺寸：485*135*45mm

产品重量：2.5KG/台
