铝电解电容的分类与区别

[智能硬件]

目录：

一、铝电解电容的分类

二、代码识读与零件号确定

1、台系立隆代码识读

2、日本尼吉康代码识读

三、铝电解电容的区别

1、普通型铝电解电容特点

2、固态铝电解电容特点

3、固液混合铝电解电容特点

四、低ESR对铝电解电容的意义

五、低温对铝电解电容的影响

---

一、铝电解电容的分类

进入立隆官方网站后，可以看到铝电解电容大致可分为：普通型电解电容(引线型、阻燃型、基板自立型、螺栓型)、固态铝电解电容、固液混合铝电解电容。

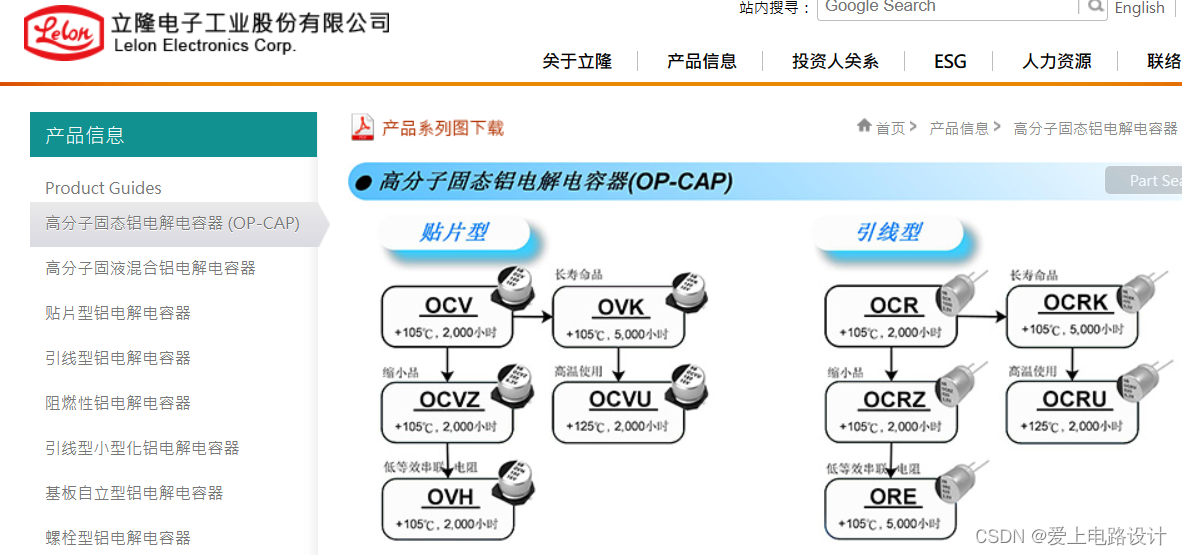

图1.1 立隆铝电解电容分类

实物图如下：

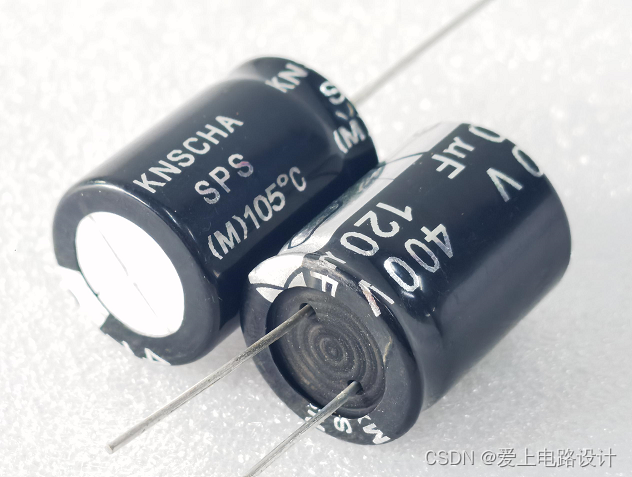

图1.2 普通型铝电解电容

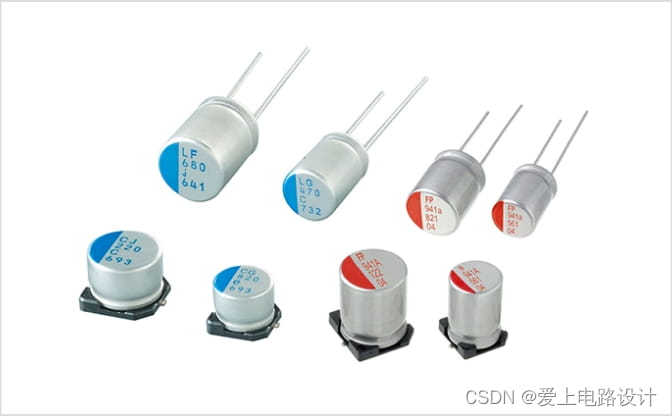

图1.3 固态铝电解电容

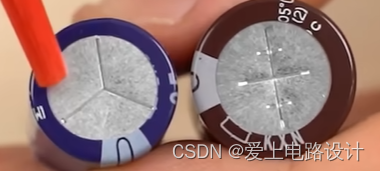

蓝色电容	固态钽电容器	较高电容值和较低ESR	适用于高频和高温环境
红色电容	固态陶瓷电容器	较低电容值和较低ESR	适用于低频和低成本应用

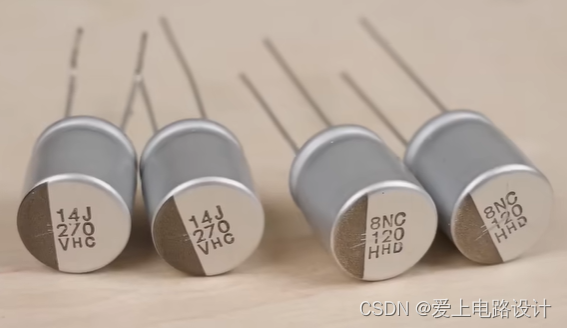

图1.4 固液混合铝电解电容

二、代码识读与零件号确定

1、台系立隆代码识读

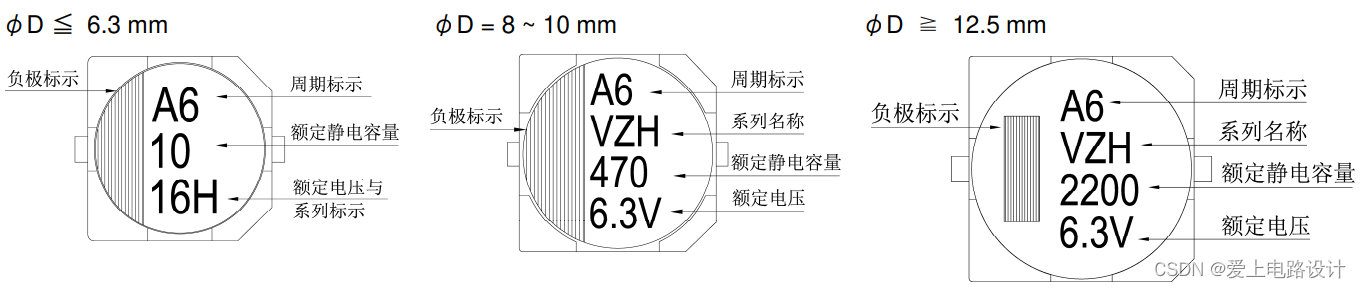

以VZH系列-贴片型铝电解电容器为例说明，本系列特点：105℃、2k~5k小时寿命，具有极低阻抗(电子元件-电容之六、电容的ESR与常用计算)，符合AEC-Q200指令(车规级)。

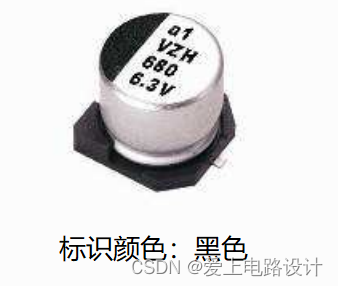

下图解读为VZH系列68uF/6.3V电容器。

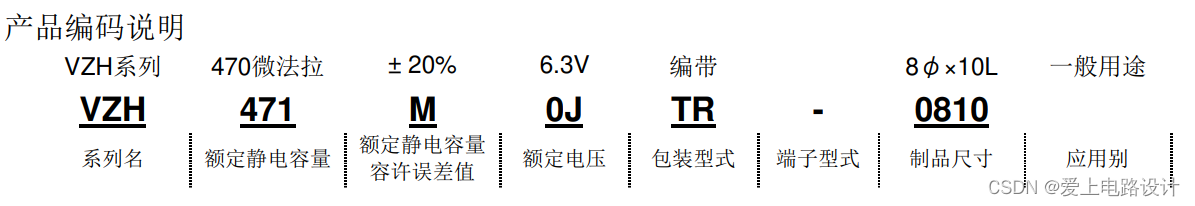

零件号：VZH681M0JTR-0810，规格书。

2、日本尼吉康代码识读

图2.2.1 尼吉康标示(绿色框)

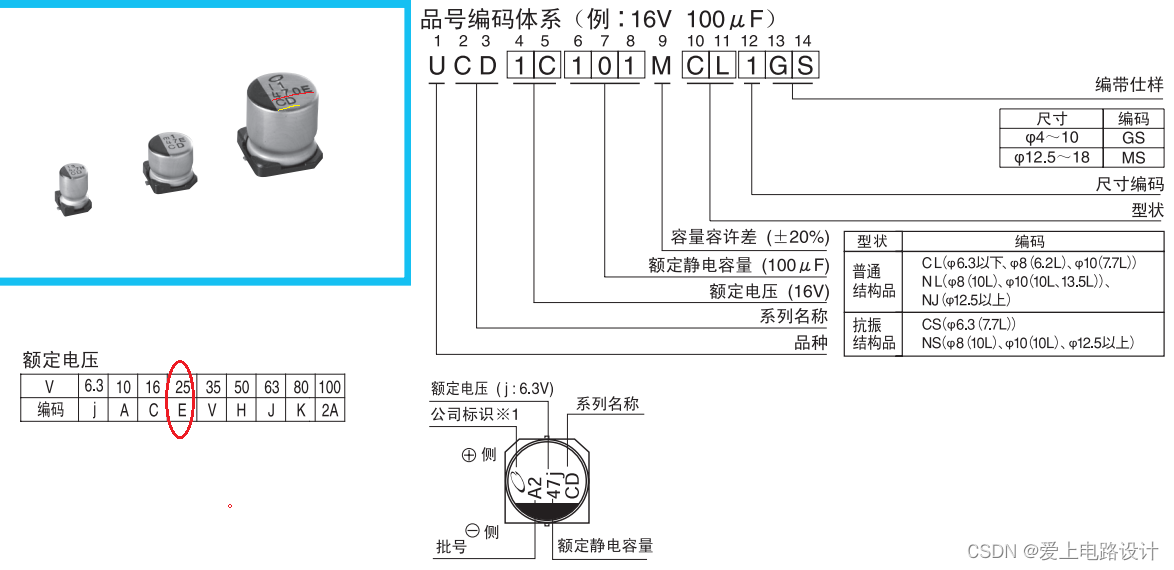

图2.2.2 编码方式

以上图蓝色框内最右边的电容为例说明：

I1：批号，470E：47uF/25V，CD：系列号。那么零件号：UCD1E470MCL1GS，规格书。

三、铝电解电容的区别

名称	电解液	导电聚合物	压力阀(顶端刻缝)，又称防爆阀
普通型电解电容器	含有		含有
固态铝电解电容器		含有
固液混合铝电解电容器	含有	含有

1、普通型电解电容特点

Chip type aluminum electrolytic capacitors：贴片型铝电解电容。

1）容量大，温度范围宽。

2）价格低。

3）频率特性较差。因为电解质具有一定的电导率，导致电容器在高频环境下出现能量损耗。

4）寿命相对较短，一般在几百小时到几千小时之间。电解质会随时间的推移而逐渐分解，直接导致其性能下降。

2、固态铝电解电容特点

Conductive polymer aluminum solid electrolytic capacitors：导电聚合物铝固态电容。

1）没有电解质，不用担心泄露。

2）由于没有电解液，几乎没有自愈合能力。

3）ESR较低。

4）高稳定、寿命长、价格高。

3、固液混合铝电解电容特点

Conductive polymer hybrid aluminum electrolytic capacitors：导电聚合物混合铝电解电容

1）ESR较低。

2）由于铝箔内含有电解质，可自我修复。

3）高稳定、寿命长、价格高。

固液混合铝电解电容兼具普通型电解电容与固态铝电解电容的优点。

四、低ESR对铝电解电容的意义

由于电容兼具充电与放电的功能，因为ESR的存在，电容必然产生热量，普通型电解电容影响最大。从散热方面考虑，电容离开发热元件较远，其寿命将大大增加。有关电容寿命的计算移步：电子元件-电容之6、电解电容的寿命计算。

五、低温对铝电解电容的影响

低温将使电解质活性下降，甚至凝结，故对普通型电解电容影响最大。其次为固液混合铝电解电容，致使其容量下降。但对固态铝电解电容没有影响。

---
