一、系统和数据库设计
1.1 体系结构设计
- 系统整体设计上采用MVC架构并实施前后端分离，在前后端团队共同设计并协调好接口后，将接口放在云服务器上， android 通过 http 请求对应的 api，使前后端开发并行进行，提高开发效率。
- 前端使用Android，客户端主要的数据处理逻辑都是利用 api 实现。
- 后端使用SpringBoot框架进行快速开发。
- 数据库使用MySQL。
1.2 功能模块层次图
1.2.1 前台功能模块

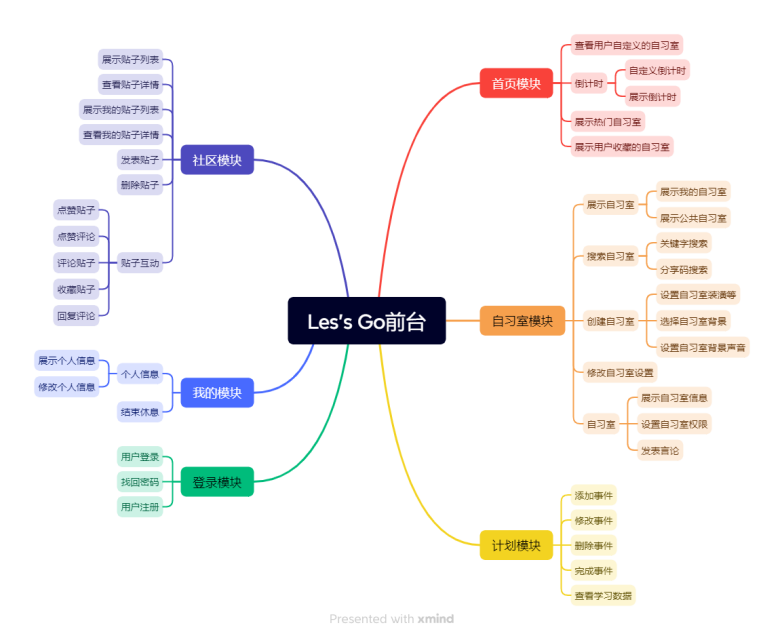

- 前台主要划分为6个模块：登录模块、首页模块、自习室模块、计划模块、社区模块、我的模块。
主要的划分依据及步骤如下：- 分析系统的需求，该系统基础需求为自习室、计划以及个人信息的管理，在此基础上，该系统增加帖子、评论等需求，依此得出需求列表。
- 根据操作的相关性及具体内容对需求进行归类，各模块功能与操作尽可能单一。首页相关操作归为一类，自习室相关操作归为一类，帖子相关操作归为一类，计划相关操作归为一类，个人信息等操作归为一类。并划分出优先级。
- 根据需求对系统进行模块分析，抽取出6大核心模块。
- 将核心模块进行细化扩展，逐层得到各个子模块，完成模块划分（在下方各模块详细讲述）。
1.2.2 后台功能模块

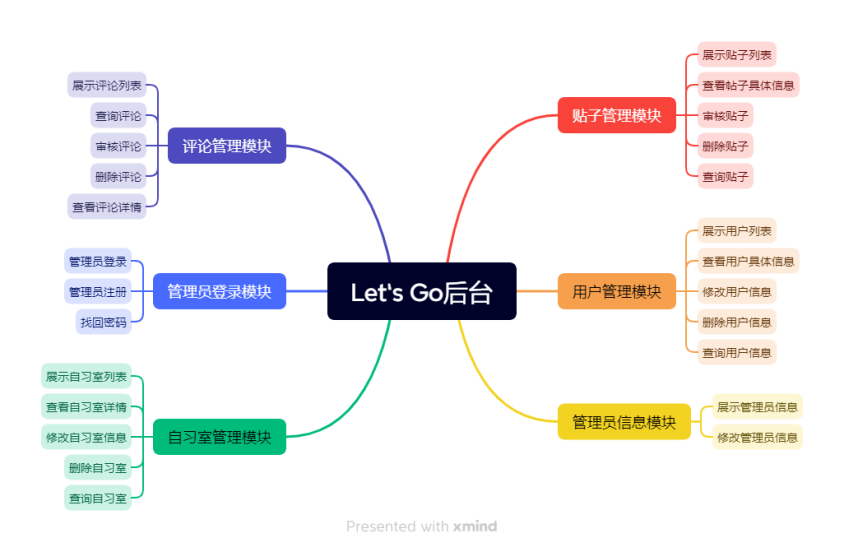

- 后台主要划分为6个模块：管理员登录模块，用户管理模块，帖子管理模块，自习室管理模块，评论管理模块，管理员信息模块。
- 主要的划分依据及步骤如下：
- 分析系统的需求，后台主要为各类信息的管理，可根据前台功能直观地看出自习室、帖子、用户、评论的管理，所以直接将后台模块划分为自习室、用户、帖子和评论的4大管理板块，最后考虑到后台管理员的登录操作和管理员信息。

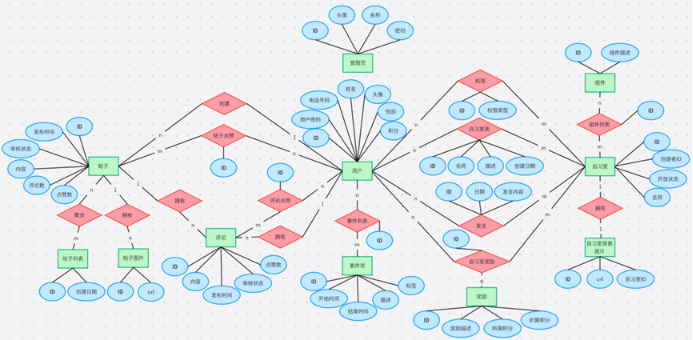

1.3 ER分析

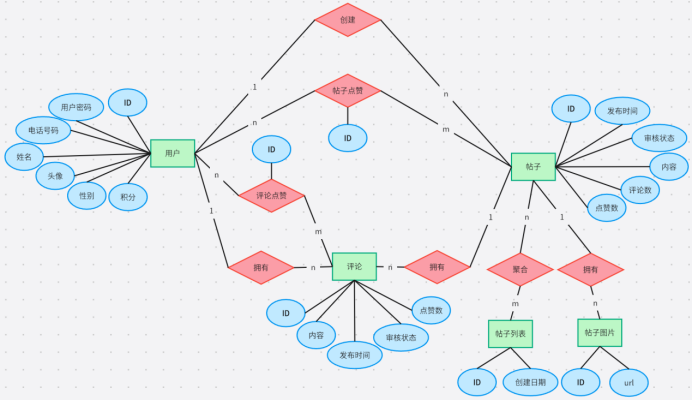

1.3.1 总体分析

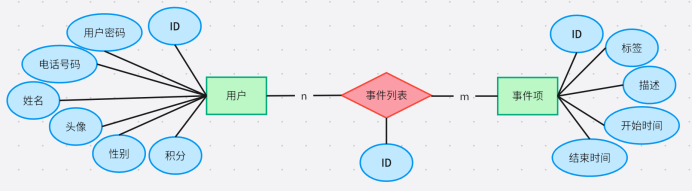

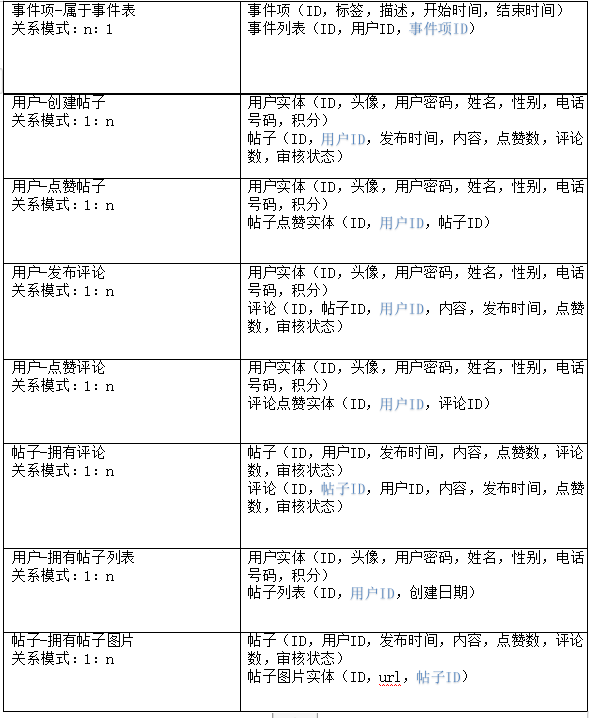

1.3.2 模块分析

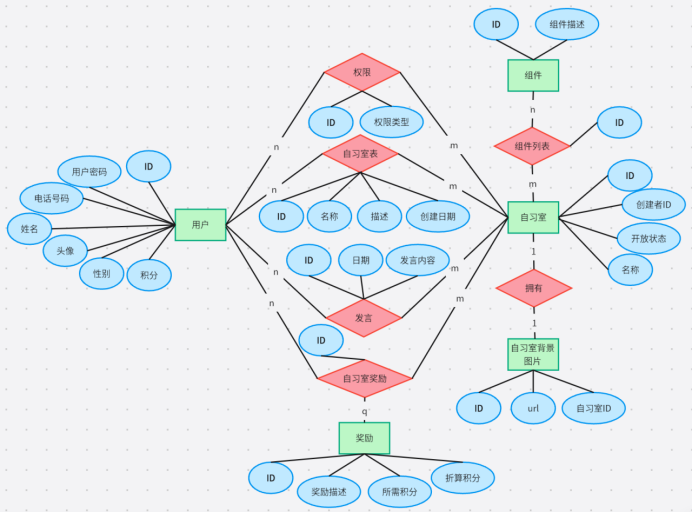

- 自习室模块
- 该模块中，用户可创建或修改自习室、收藏自习室、在自习室中发言、获取自习室奖励。
- 事件模块
- 该模块中，用户可创建或修改事件。
- 帖子模块
- 该模块中，用户可发帖、点赞帖子、发布评论、点赞评论，管理员可对帖子与评论进行审核。
1.3.3 实体分析

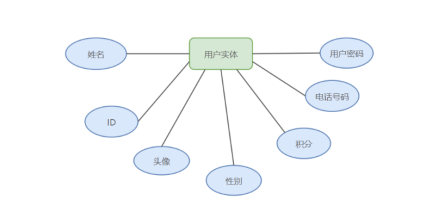

- 用户实体（ID，头像，用户密码，姓名，性别，电话号码，积分）

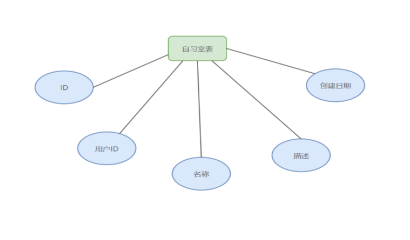

- 自习室表（ID，用户ID，名称，创建日期，描述）
- （自习室表：自习室=1：n）
- 属性约束：用户ID=>（-1：普通列表，其它：收藏列表）

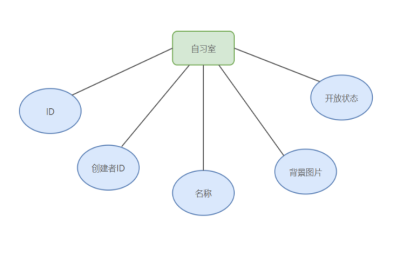

- 自习室（ID，创建者ID，名称，开放状态，背景图片）
- 属性约束：开放状态=>（true：开放中，flase：未开放）

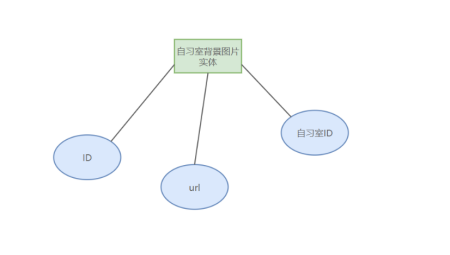

- 自习室背景图片实体（ID，url，自习室ID）

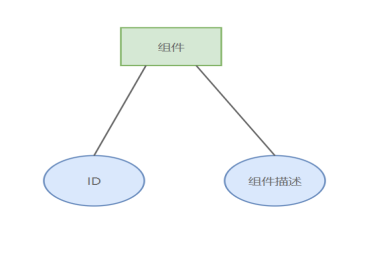

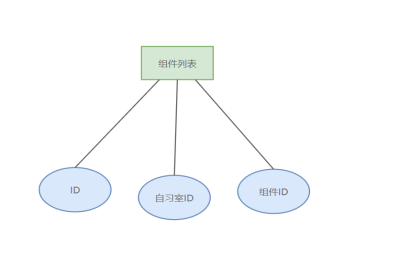

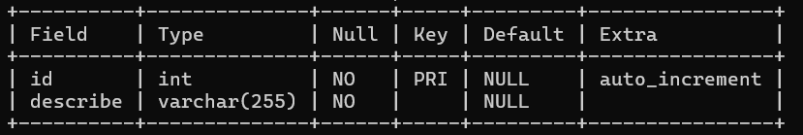

- 组件（ID，组件描述）
- 组件列表（ID，自习室ID，组件ID）

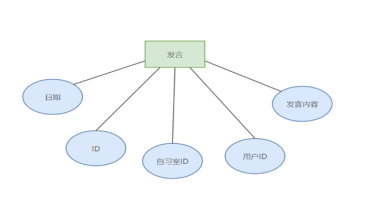

- 发言（ID，用户ID，自习室ID，日期，发言内容）

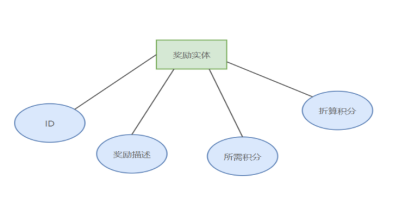

- 奖励实体（ID，奖励描述，所需积分，折算积分）

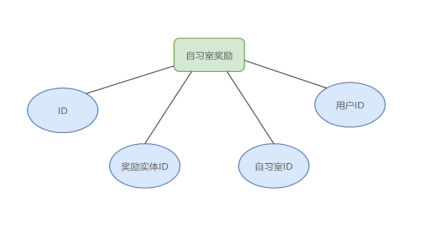

- 自习室奖励（ID，奖励实体ID，自习室ID，用户ID）

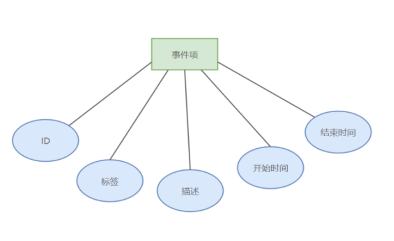

- 事件项（ID，标签，描述，开始时间，结束时间）

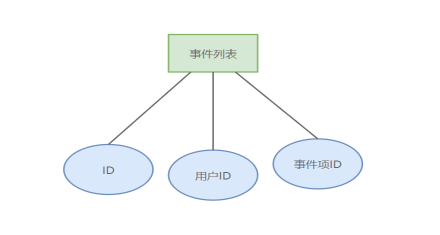

- 事件列表（ID，用户ID，事件项ID）

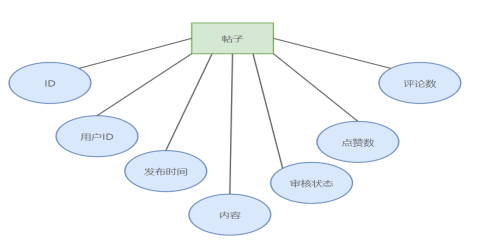

- 帖子（ID，用户ID，发布时间，内容，点赞数，评论数，审核状态）
- 属性约束：审核状态=>（true：已审核，flase：未审核）

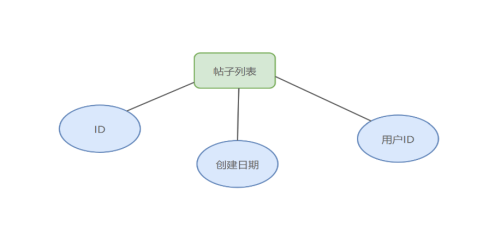

- 帖子列表（ID，用户ID，创建日期）

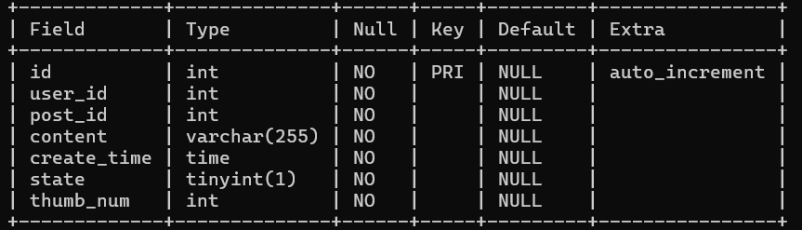

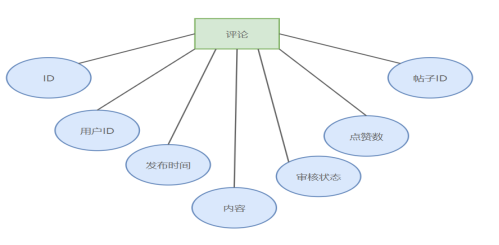

- 评论（ID，帖子ID，用户ID，内容，发布时间，点赞数，审核状态）
- 属性约束：审核状态=>（true：已审核，flase：未审核）

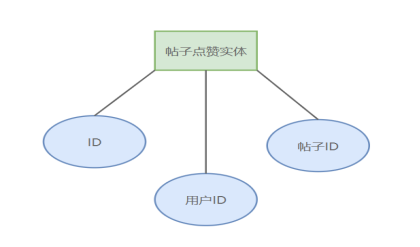

- 帖子点赞实体（ID，用户ID，帖子ID）

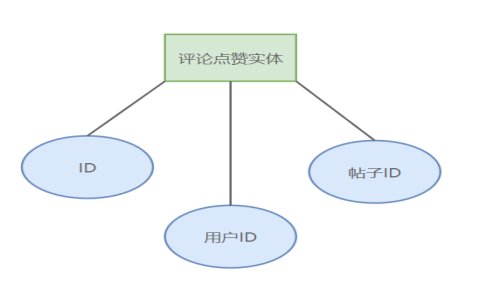

- 评论点赞实体（ID，用户ID，评论ID）

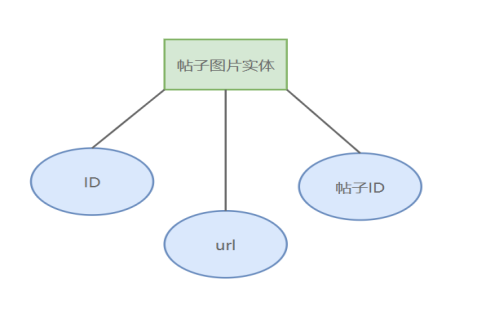

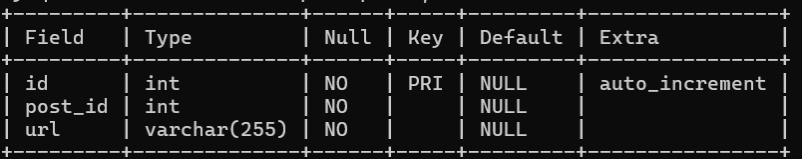

- 帖子图片实体（ID，url，帖子ID）

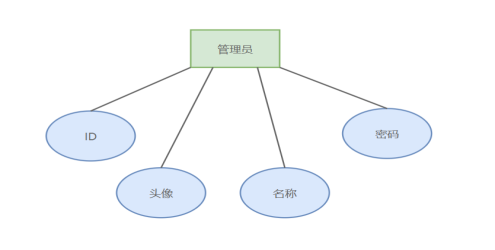

- 管理员（ID，头像，名称，密码）

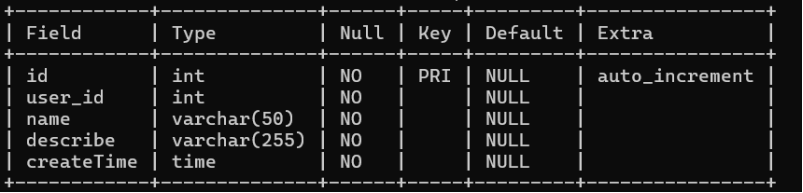

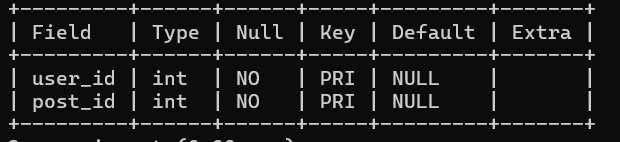

1.4 表结构设计

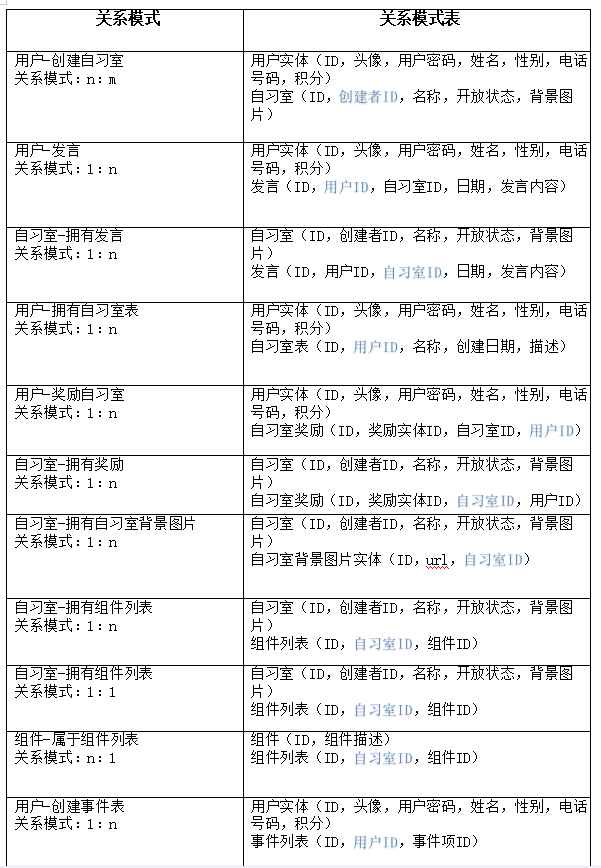

- 由 E-R 图得出以下关系模式和分析之后得出表结构：

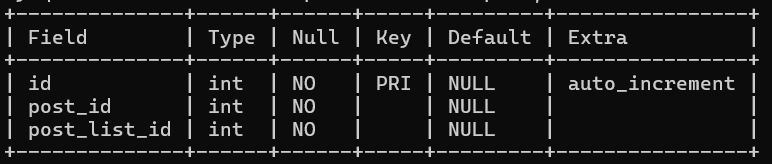

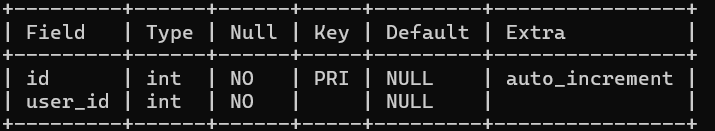

- assembly

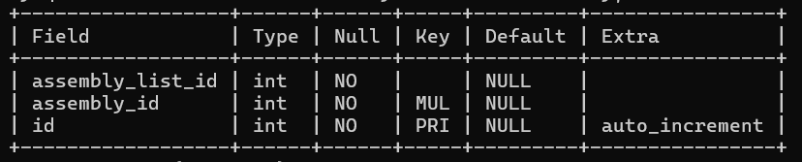

- assembly_list
- assembly_list_with_assembly
- Comment

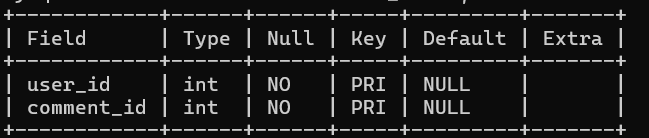

- comment_thumb

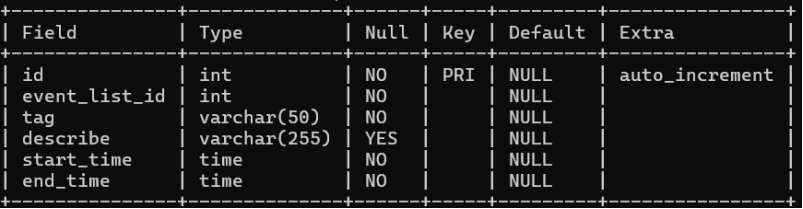

- Event
- event_list
- Limits

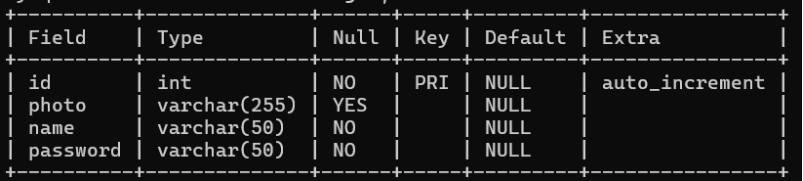

- Manager

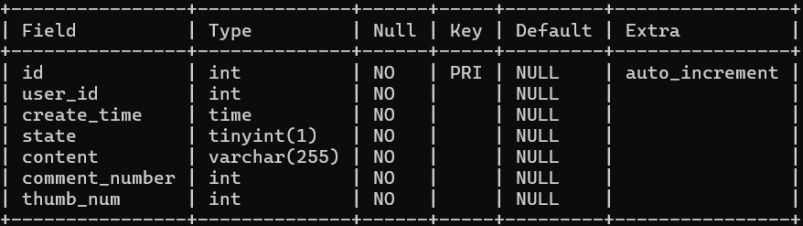

- Post

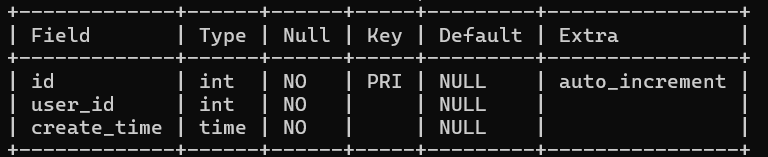

- post_list
- post_list_with_post
- post_photo
- post_thumb

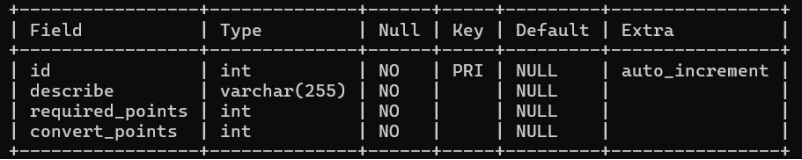

- Reward

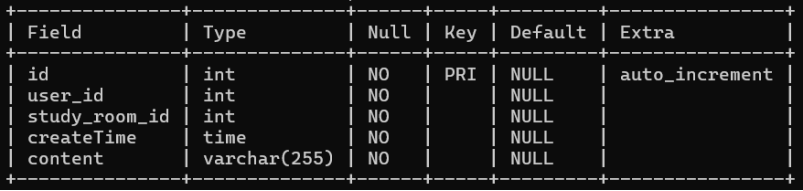

- Speech

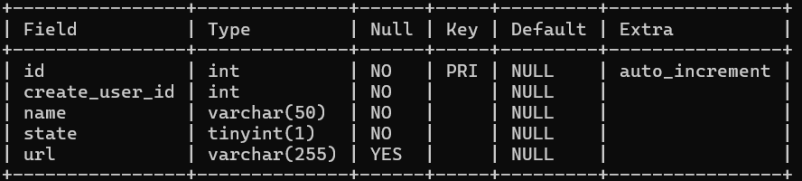

- study_room
- study_room_list

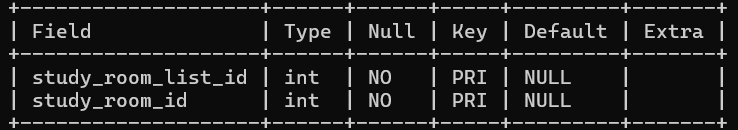

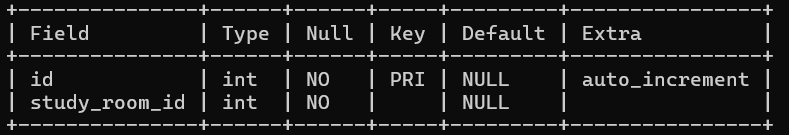

- study_room_list_with_study_room

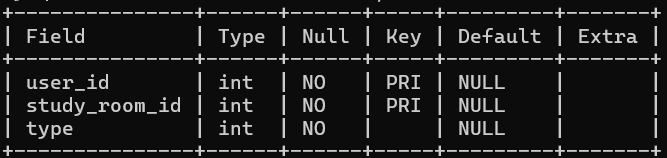

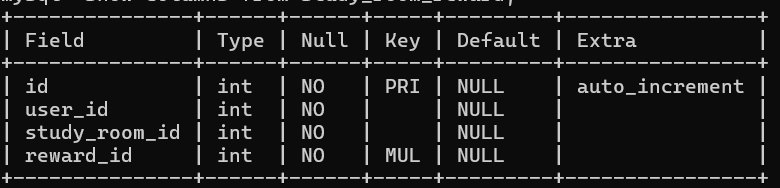

- study_room_reward

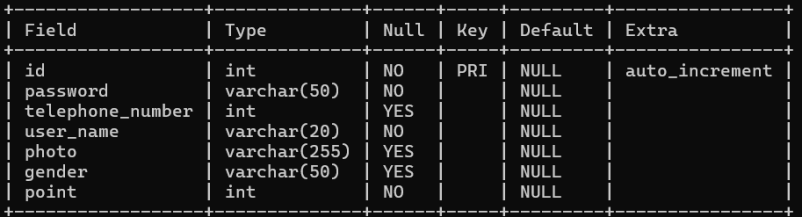

- User

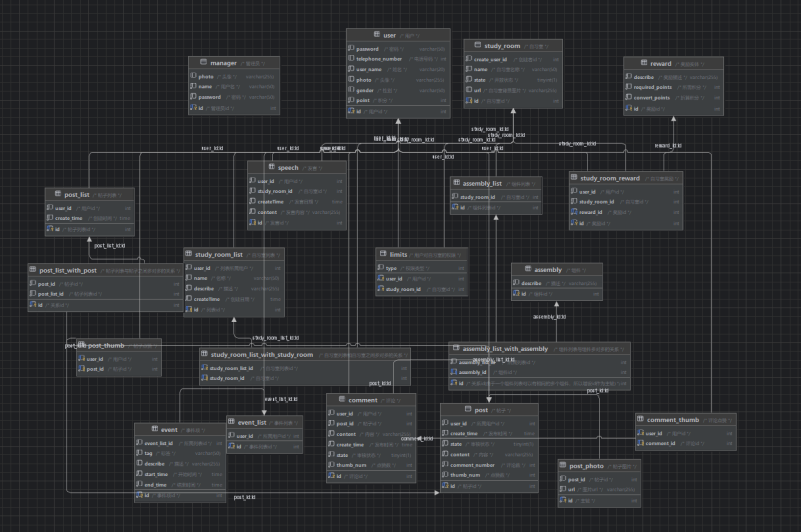

- 总体结构
二、类图、系统安全和权限设计

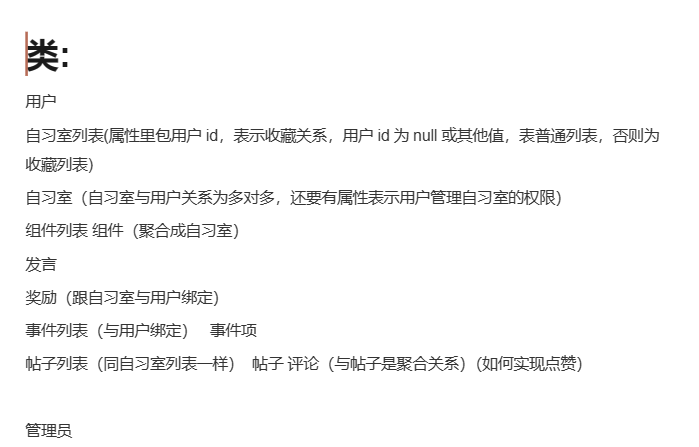

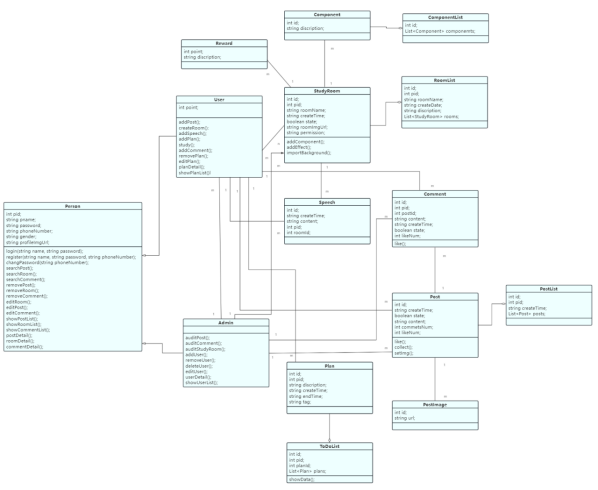

2.1 设计类图
2.2 系统安全与权限设计
2.2.1 安全性
- 数据加密：所有用户数据应在存储和传输时进行加密。
- 防止SQL注入：编写sql脚本时时采用预编译，防止用户输入非法sql语句对数据库造成破坏。
- 访问控制：只有经过身份验证的用户才能访问某些功能。
- 异常处理：系统能够处理各种异常情况，如输入错误、服务器错误等。
- 安全审计和监控：系统定期进行安全审计和监控，以检测潜在的安全风险和异常行为，并及时采取措施应对。
- 防止恶意攻击：配置了防火墙或防病毒软件，以防止恶意攻击和非法访问。
2.2.2 健壮性
- 错误处理和异常处理：系统内置健壮的错误处理和异常处理机制，能够捕获和处理各种运行时错误和异常情况，防止系统因单点故障而崩溃。
- 数据备份和恢复：定期对系统数据进行备份，并建立完善的数据恢复机制，以防止数据丢失或损坏，确保数据的持久性和可恢复性。
- 系统监控和性能优化：通过使用监控工具和性能分析工具，监控系统的运行状态和性能指标，及时发现和解决潜在的性能瓶颈和问题。
- 代码质量和维护：遵循软件工程的最佳实践，如代码审查、单元测试、集成测试等，确保代码质量，降低系统维护的难度和成本。
三、改进分析
3.1 改进1
- 问题：自习室中的摄像功能没有体现
- 解决：经过老师的提醒，我们决定在自习室设置时，添加是否开启摄像头抓拍功能的权限设置按钮，若用户打开这一功能，在进行自习时，即可进行不定时的抓拍。
3.2 改进2
- 问题：后台中缺乏帖子管理
- 解决
- 经过小组讨论后，我们决定在后台中添加帖子管理模块，使管理员能对帖子进行增删改查等操作，从而完善软件逻辑，丰富软件功能。

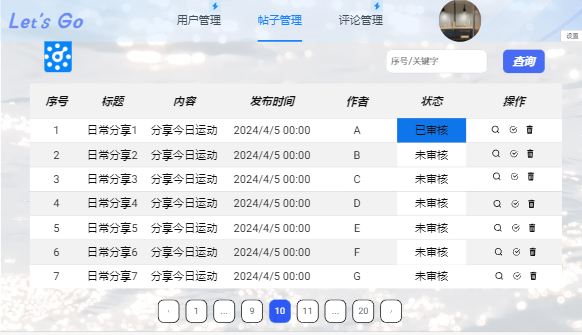

- 针对此，我们在后台原型中新增了帖子管理页面，让改动更加形象，同时也便于后续页面开发。
- 同时，我们也在数据库与接口设计中考虑了这部分改动，设计了相应的评论类与接口。
四、团队绩效
4.1 工作流程
- 首先，大家共同商讨会议时间，并做会议的前期准备
在会议中，我们商讨了：
- 分别确定了两份说明书的负责人，一份说明书三个人，负责人负责一份书的任务分配，部分编写和收尾工作。
- 确定了团队分工
- 讨论了基本的类和接口

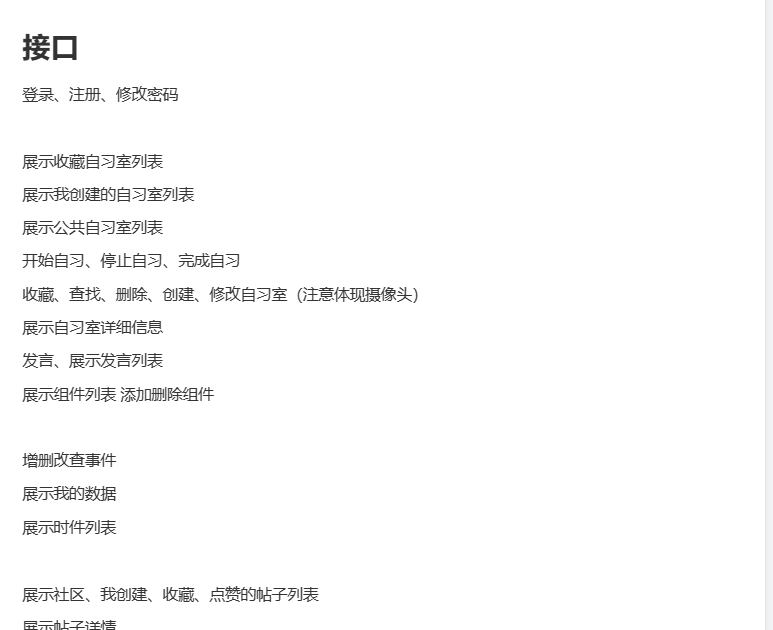

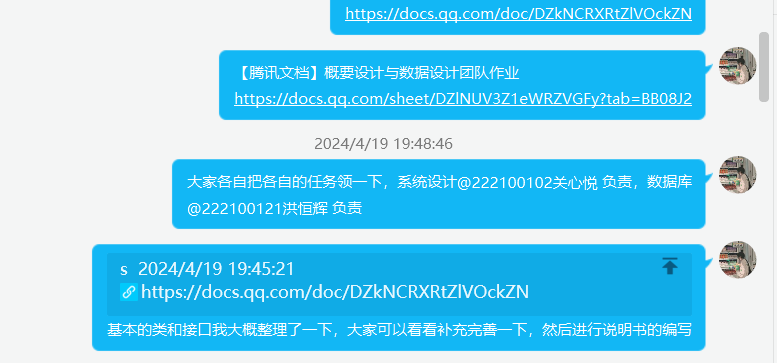

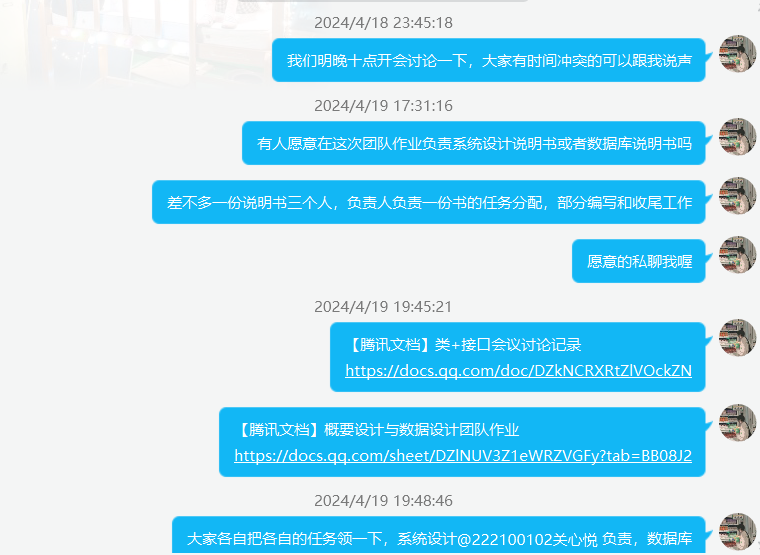

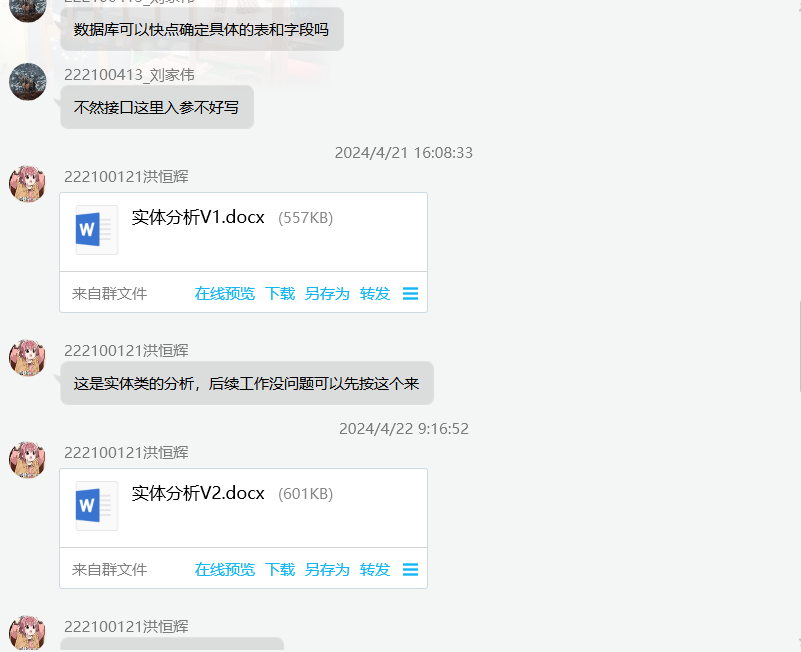

以下是部分会议记录
- 随后，大家在3（数据库）+3（系统设计）+2（其他）的分工模式下，工作有序进行
4.2 组员分工和贡献度比例
| 学号 | 工作内容 | 贡献度 |
|---|---|---|
| 222100401 丁念 | 团队项目分工、博客撰写、汇报演讲、改进分析 | 12% |
| 052106114 杨必烨 | 数据库设计说明书2.1标识符和状态+3.32物理结构+4.1安全性设计 | 12.5% |
| 222100102 关心悦 | 系统设计说明书修正汇总和除四五部分的编写 | 13.5% |
| 222100105 黄娇茹 | PPT、改进分析 | 11% |
| 222100118 赵大伟 | 系统设计说明书第四部分模块设计编写 | 12% |
| 222100121 洪恒辉 | 数据库设计说明书3.1.1实体分析+3.2逻辑结构+剩余部分 、负责人 | 13.5% |
| 222100403 江滢怡 | 数据库设计说明书3.1.2E-R模块分析+3.1.3总体E-R图 | 12.5% |
| 222100413 刘家伟 | 系统设计说明书第五部分接口设计编写 | 13% |
五、开发计划安排
5.1 团队项目的预期开发计划时间安排
| 时间 | 任务 | 产出 | 里程碑 |
|---|---|---|---|
| 第一周（4.17-4.23） | 1.项目系统设计与数据库设计 2.规划项目开发时间、分工 | 1.系统设计说明书 2.数据库设计说明书 | 完成系统设计说明书和数据库设计说明书，进入开发阶段 |
| 第二周（4.24-4.30） | 1.开始自习室模块的开发，包括自定义自习室场景等，尝试解决自习室模块三维显示、强制自习等技术实现难点 2.完成我的信息模块的开发 3.完成To do list模块的开发，包括事件的增删改查等 4.进行集成测试，并及时修复和优化出现的问题 | 1.初始自习室模块 2.我的信息模块 3.To do list模块 | |
| 第三周（5.1-5.7） | 1.完成自习室模块的基础功能开发，对继续尝试解决技术难点 2.完成后台管理模块的开发，包括用户、自习室、帖子管理等 3.完成社区模块，包括帖子创建、显示等 4.进行集成测试，并及时修复和优化出现的问题 | 1.基础自习室模块 2.后台管理模块 3.社区模块 | alpha版本完成，完成初步开发 |
| 第四周（5.8-5.14） | 1.优化自习室模块 2.进行综合测试，并及时修复和优化出现的问题 | 无 | |
| 第五周（5.15-5.21） | 1.编写测试计划和测试用例，进行功能测试与性能测试，包括单元测试、集成测试、系统测试、负载测试、压力测试等 | 1.测试报告 | |
| 第六周（5.22-5.28） | 1.进行安全测试 2.修复发现的缺陷和问题 | 1.测试报告 | |
| 第七周（5.29-6.4） | 1.继续优化软件功能 | 无 | |
| 第八周（6.5-6.11） | 1.正式部署到生产环境 | 无 | |
| 第九周（6.12-6.18） | 1.进行最后的测试与优化 | 1.测试报告 2.最终版本 | beta版本完成，项目已经完成开发和测试 |
5.2 团队项目的预期开发计划分工安排
| 周数 | 成员 | 职责 | 任务 |
|---|---|---|---|
| 第一周 | 222100102 222100118 222100413 | 系统设计 | 协作完成系统设计 |
| 052106114 222100121 222100403 | 数据库设计 | 协作完成数据库设计 | |
| 222100401 222100105 | 团队项目分工、文档编写等 | 完成项目协调工作 | |
| 成员 | 职责 | 任务 | |
| 第二周至第三周 | 222100102 222100403 222100118 | 前端开发 | 完成基本界面与交互动作 |
| 222100413 052106114 222100401 | 后端开发 | 完成基本功能 | |
| 222100105 222100121 | 测试 | 单元测试，集成测试等 | |
| 成员 | 职责 | 任务 | |
| 第四周至第六周 | 222100102 222100403 222100118 | 前端测试与优化 | 包括交互优化测试等 |
| 222100413 052106114 222100401 | 后端测试与优化 | 包括后端功能测试完善等 | |
| 222100105 222100121 | 总体测试 | 包括单元测试、集成测试等 | |
| 成员 | 职责 | 任务 | |
| 第七周至第九周 | 222100102 222100403 222100118 222100413 052106114 222100401 | 产品测试与优化 | 包括界面优化、性能优化、功能优化等 |
| 222100105 222100121 | 项目部署 | 正式部署到生产环境 | |
