智创未来队——项目系统设计与数据库设计

智创未来队团队 2024-04-23 23:10:47

这个作业属于哪个课程	202302软件工程
这个作业要求在哪	团队作业三—概要设计与数据库设计
这个作业的目标	1. 系统设计说明书及PPT 2. 数据库设计说明书及PPT 3. 建立GitCode团队仓库 4. 博客撰写 5.制定好计划和分工
其他参考文献	UML之类图 , UML类图详解,详解设计模式六大原则,数据库表结构设计的几条准则,数据库表设计（一对多、多对多),常见web攻击方法及防御手段总结,用户密码加密,JavaWeb项目前后端分离,RBAC用户、角色、权限、组设计方案

零、相关链接
一、系统和数据库设计
1.1、体系结构设计图
1.2、功能模块层次图
1.3、数据库ER图设计
1.4、数据库表结构设计
二、类图、接口设计展示、系统安全和权限设计
2.1、类图
2.2、接口设计展示
2.3、系统安全和权限设计
三、改进分析
3.1问题一
3.2问题二
四、团队绩效
4.1、工作流程
4.2、具体安排
4.3、部分交流记录
4.4、贡献度表格
4.5、commit记录
五、预期开发计划
5.1、团队项目的预期开发计划时间安排
5.2、团队项目的预期开发计划分工安排

一、系统和数据库设计

1.1、体系结构设计图

系统结构总体描述
系统采用MVC模式进行设计，前后端分离。前端专注于页面的呈现和用户交互，后端则负责处理业务逻辑、数据存储以及与数据库的交互。前后端之间通过API进行通信。降低了代码的耦合度，提高了代码的可维护性和可重用性。分离架构允许前端和后端开发团队独立工作，使用各自擅长的技术和工具，提高了开发效率。

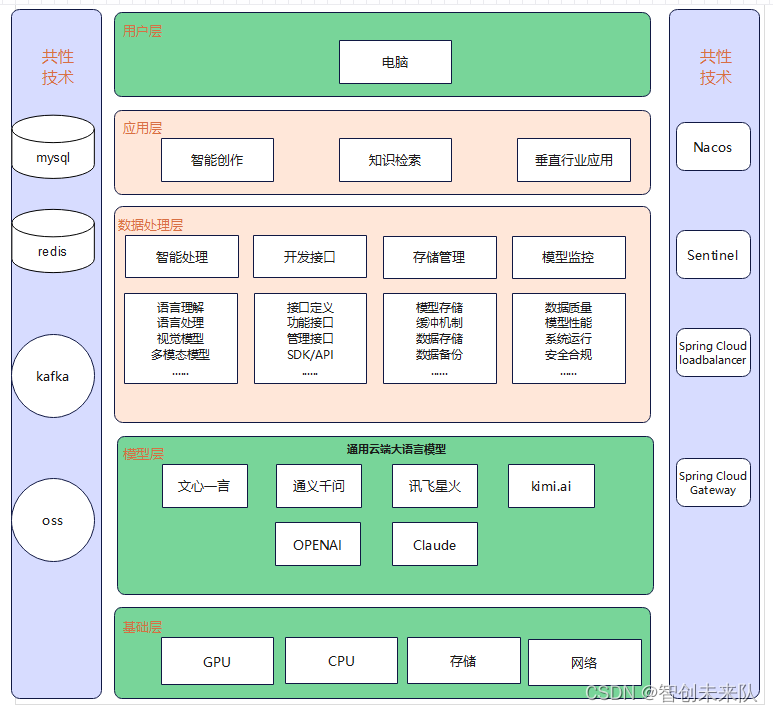

系统设计架构图

用户层：明确目标用户群体及其具体需求，包括他们对产品的功能期望、操作便捷性、数据安全等要求。根据这些需求设计用户交互界面和操作流程，确保用户能够轻松上手并高效完成任务。同时，还要注重用户体验的持续优化，通过收集用户反馈和数据分析，不断调整和改进用户层的设计。
应用层：应用层是连接用户与底层技术的桥梁，功能包括智能创作、知识检索、垂直行业应用等多个方面
数据处理层：数据处理层是体系结构中的核心部分，其设计思路在于实现对海量数据的存储、管理和高效处理。通过引入Redis、MySQL等数据库和缓存技术，可以确保数据的快速读写和实时更新。同时，利用Kafka等消息队列技术实现数据的异步处理和流式计算，提高数据处理效率。此外，还需要建立完善的数据备份和恢复机制，确保数据的安全性和可靠性。
模型层：其设计思路在于构建高性能、可扩展的模型来处理和分析数据。通过引入通用云端大语言模型、多模态模型等技术，可以实现自然语言理解、图像识别等多种智能功能。
基础层：其设计思路在于提供稳定、高效的基础设施和服务支撑。通过引入高性能的CPU和GPU计算资源、大容量的存储设备以及高速的网络连接，可以确保整个体系的运行效率和稳定性。
共性技术：通过引入Spring Cloud、Gateway等微服务网关技术，可以实现服务的统一管理和调度；通过引入Nacos等动态配置和服务发现平台，可以实现服务的自动发现和配置管理。共性技术的引入可以简化体系结构的复杂度，提高系统的可维护性和可扩展性。

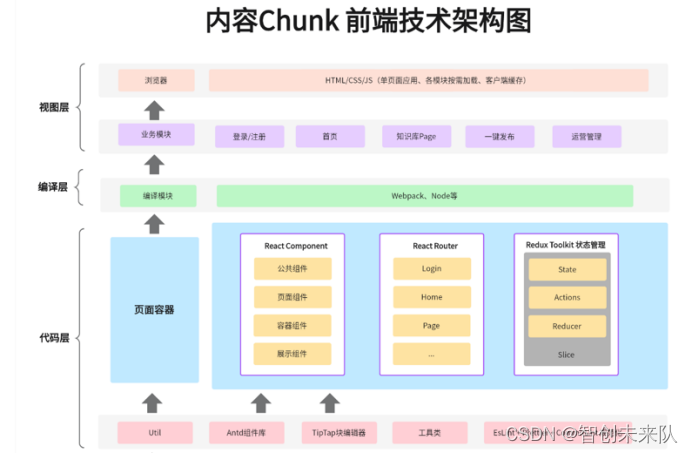

前端结构设计图
设计思路：前端技术栈划分为多个模块，如视图层、渲染层和代码层。每个模块都负责特定的功能，并且模块之间通过清晰的接口进行交互。这种模块化设计有助于减少代码耦合，提高代码的可维护性和可重用性。详细列出了各个层次所使用的技术和工具，如React、Redux、Webpack等。通过箭头和标签指明了组件之间的数据流和交互方式。例如，视图层的页面组件通过HTTP请求与渲染层的服务进行交互，渲染层则通过Redux Toolkit进行状态管理。这种明确的展示有助于开发者理解系统的工作原理，以及如何进行数据传递和组件通信。

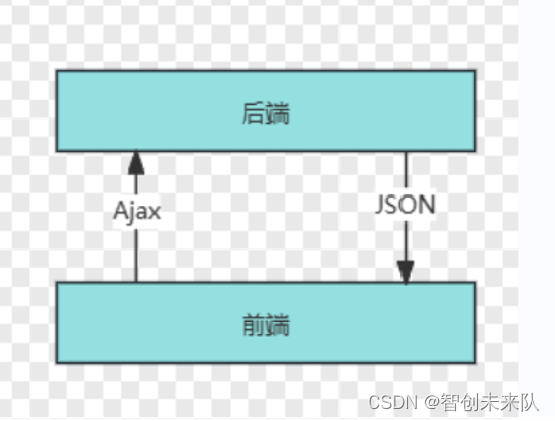

前后端数据流程图

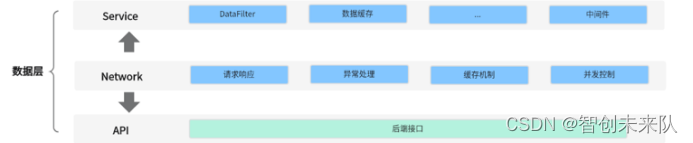

数据层负责数据处理和存储，网络层负责请求和响应的传输，API层提供对外的接口服务。AJAX技术使得前端可以在不重新加载整个页面的情况下与后端进行通信，提高了用户体验。JSON数据格式作为一种轻量级的数据交换格式，使得前后端之间的数据传输更加高效和灵活。

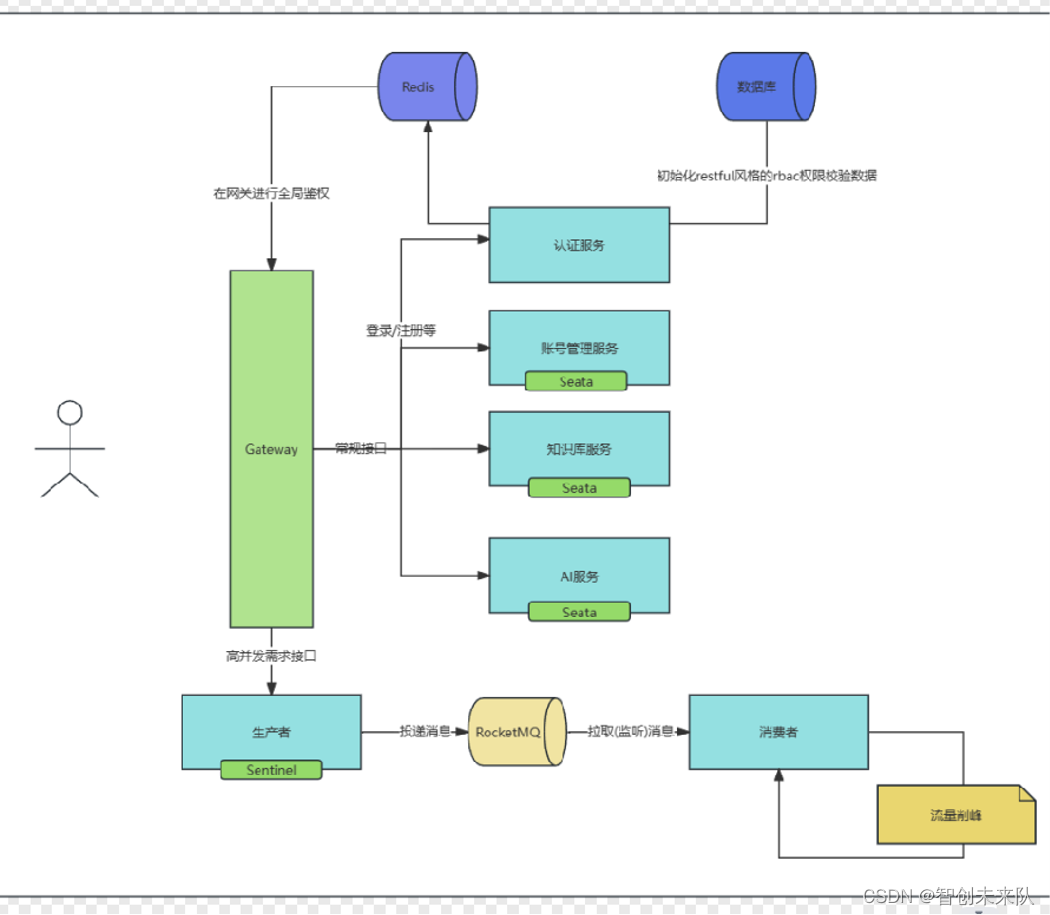

后端结构设计图

设计思路：
在流程的开始，数据库中的数据进行初始化，并通过restful风格的rbac权限校验数据，确保数据的访问安全。这一过程中，在网关进行了全局鉴权，进一步增强了系统的安全性。生产者负责将消息投递给消费者，而消费者在拉取（监听）到消息后进行相应的处理。这一过程保证了系统的异步通信和松耦合特性。通过Sentinel进行流量削峰，优化系统性能，防止因流量过大而导致的系统崩溃或性能下降。

在这里插入图片描述

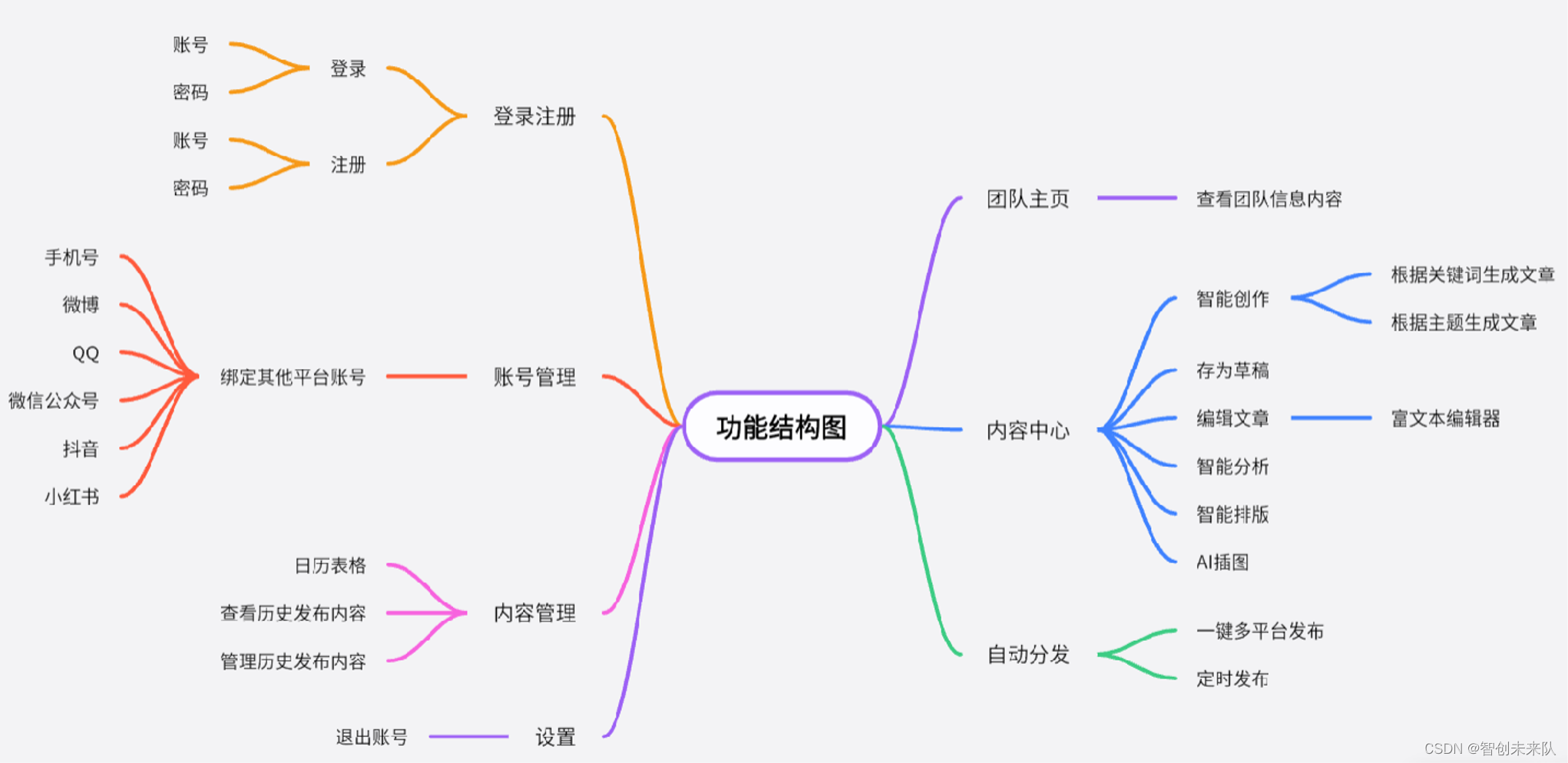

1.2、功能模块层次图

在这里插入图片描述

设计思路：
从顶层开始，考虑了用户的基本需求，如“账号”、“登录”、“密码”等，这些是用户进入平台的前提，也是保护用户信息和安全的基础。接着，设计师将用户的进一步操作进行分类，如“登录注册”、“账号管理”等，方便用户进行个性化的设置和管理。

在内容创作方面，考虑到用户的不同需求，提供了“根据关键词生成文章”、“智能创作”等功能，帮助用户快速生成内容。同时，也提供了“编辑文章”、“富文本编辑器”等功能，让用户可以对内容进行深入的编辑和格式化，提高内容的质量和可读性。

在内容管理方面，设置“内容中心”、“查看历史发布内容”、“管理历史发布内容”等功能，让用户可以方便地查看和管理自己的内容。此外，“键多平台发布”、“自动分发”等功能，还可以帮助用户将内容一键发布到多个平台，提高传播效率。

最后，在用户体验方面，考虑到用户的操作便捷性和个性化需求，如“日历表格”可以帮助用户安排发布计划，“设置”则可以让用户根据自己的喜好进行个性化设置。

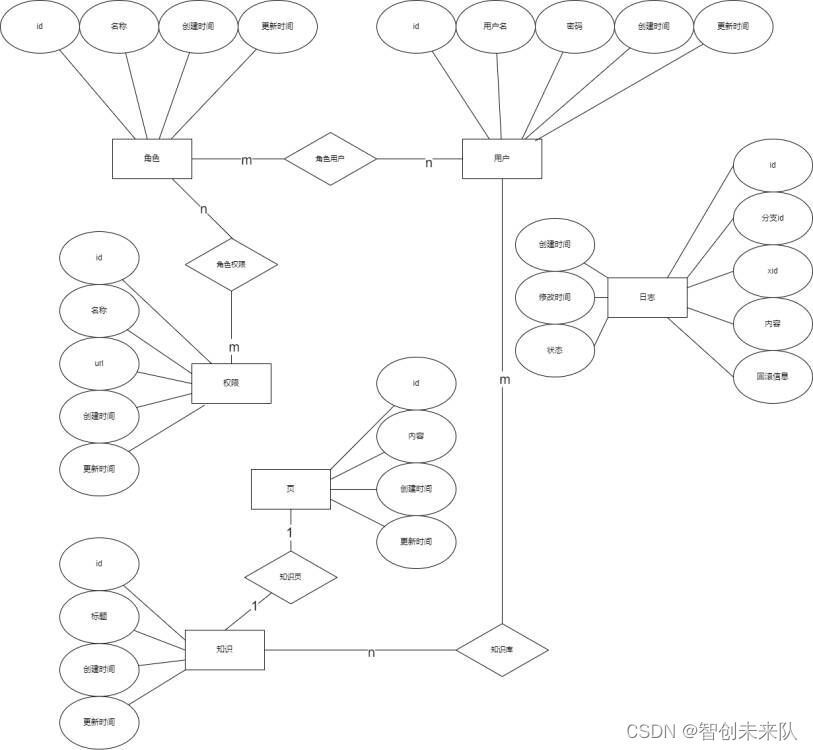

1.3、数据库ER图设计

设计思路： 根据已创建的类图，我们可以深入分析类与类之间的关联，进而确定每个类的实体及其属性。随后，将类图中的关系映射到ER图（实体-关系图）中，以确保数据库设计的准确性和一致性。

在这里插入图片描述

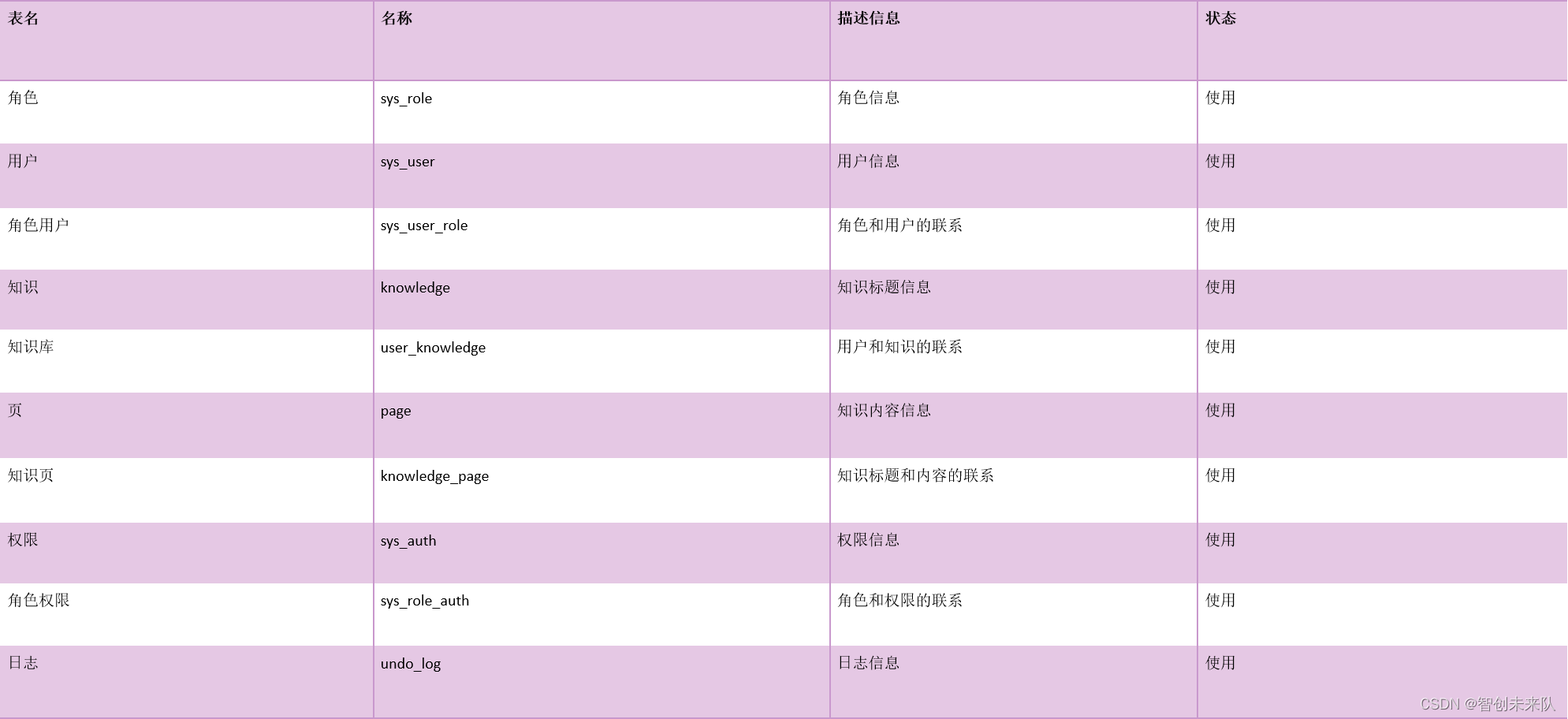

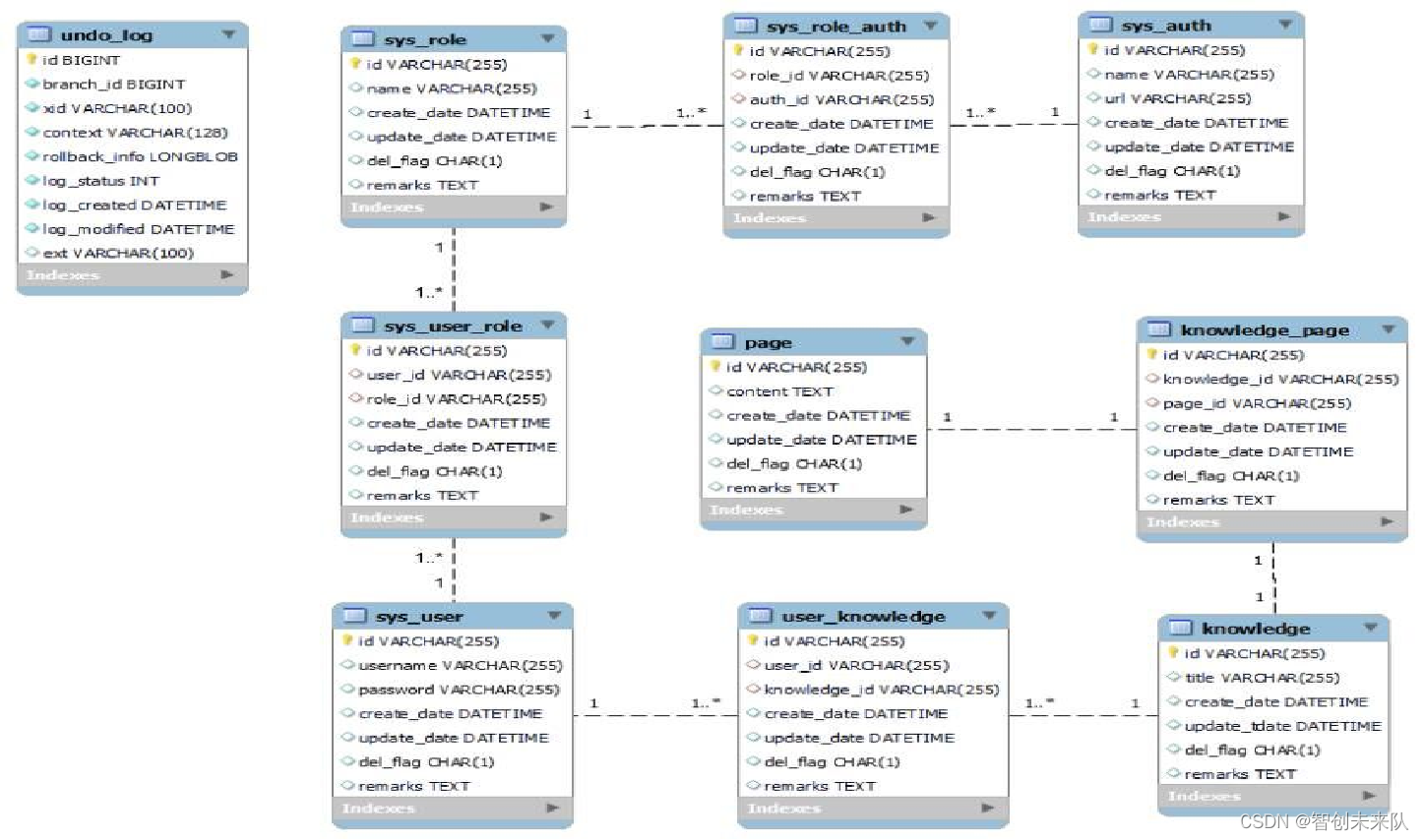

1.4、数据库表结构设计

在这里插入图片描述

设计思路：
由E-R图得出以下关系模式和分析之后得出表结构：

二、类图、接口设计展示、系统安全和权限设计

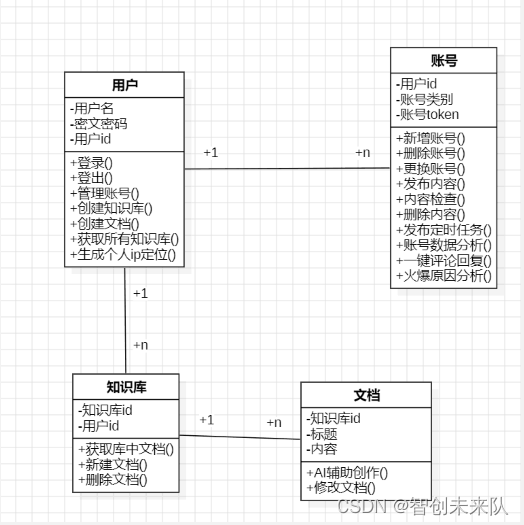

2.1、类图

在这里插入图片描述

2.2、接口设计展示

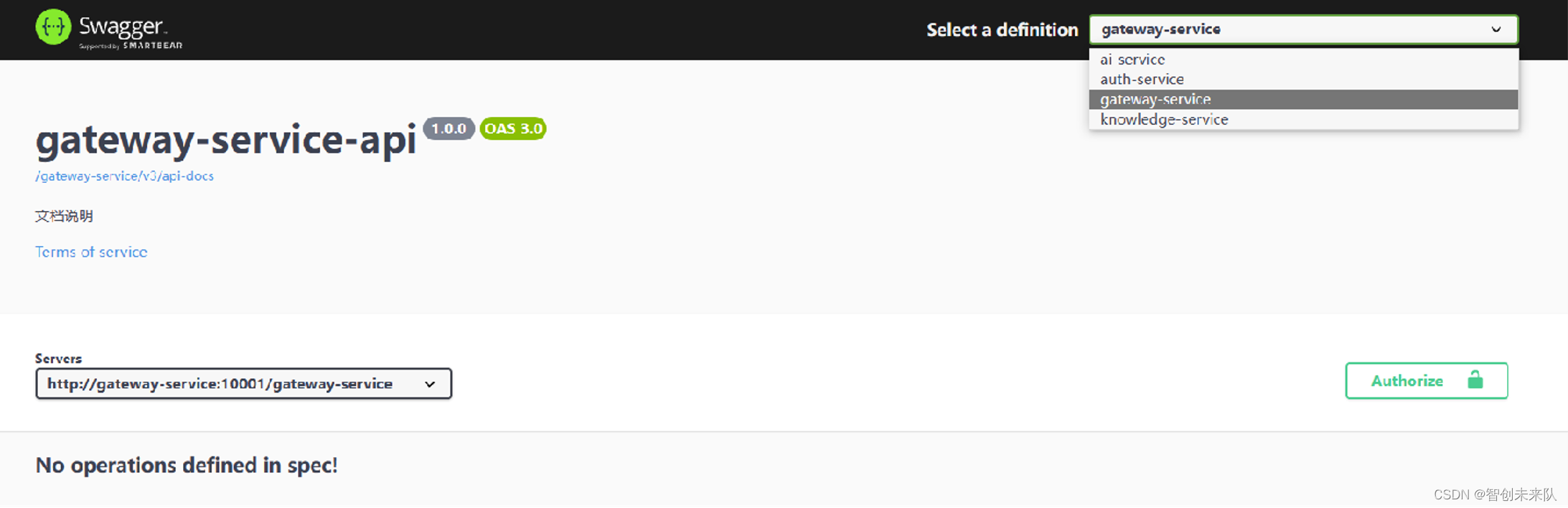

网关接口

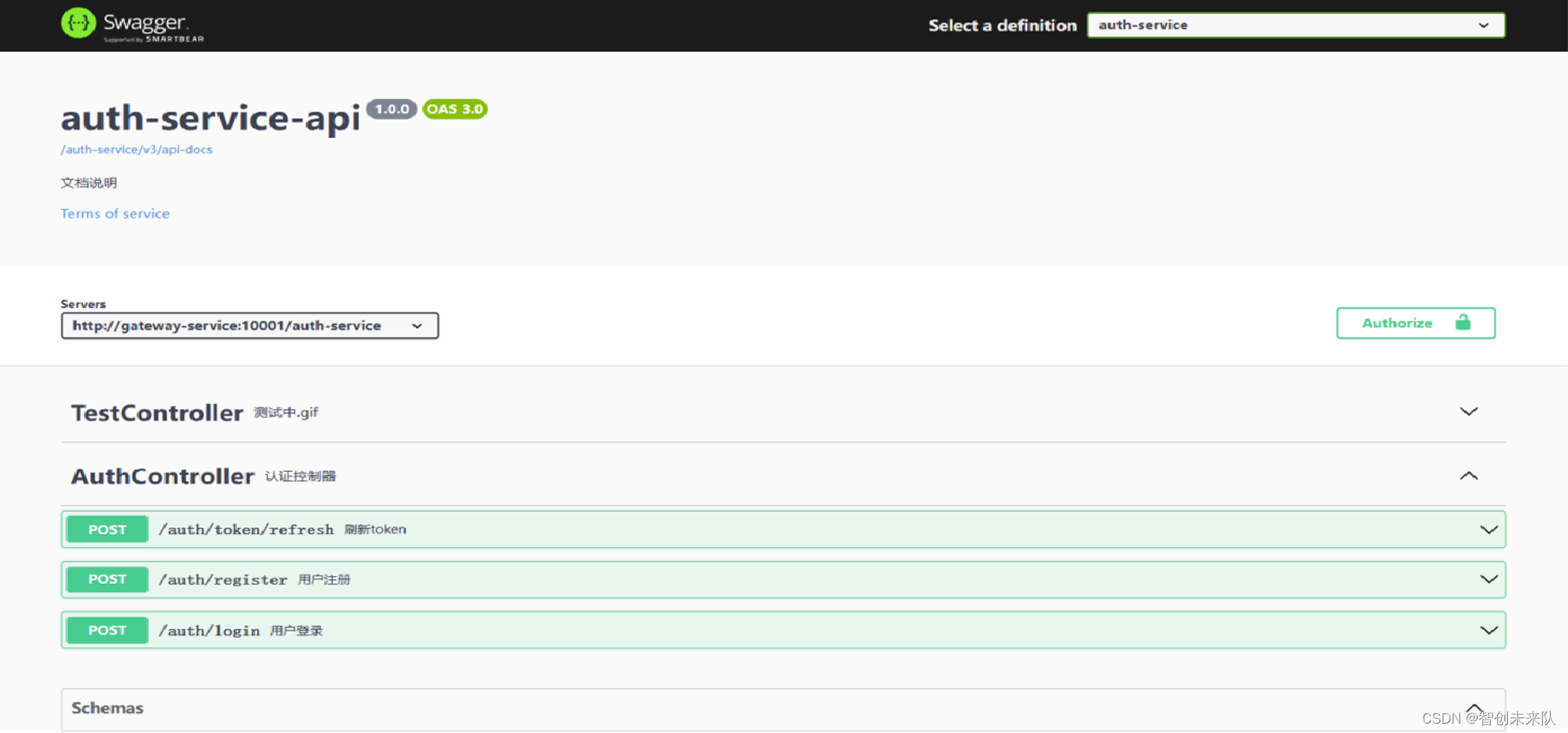

用户认证接口

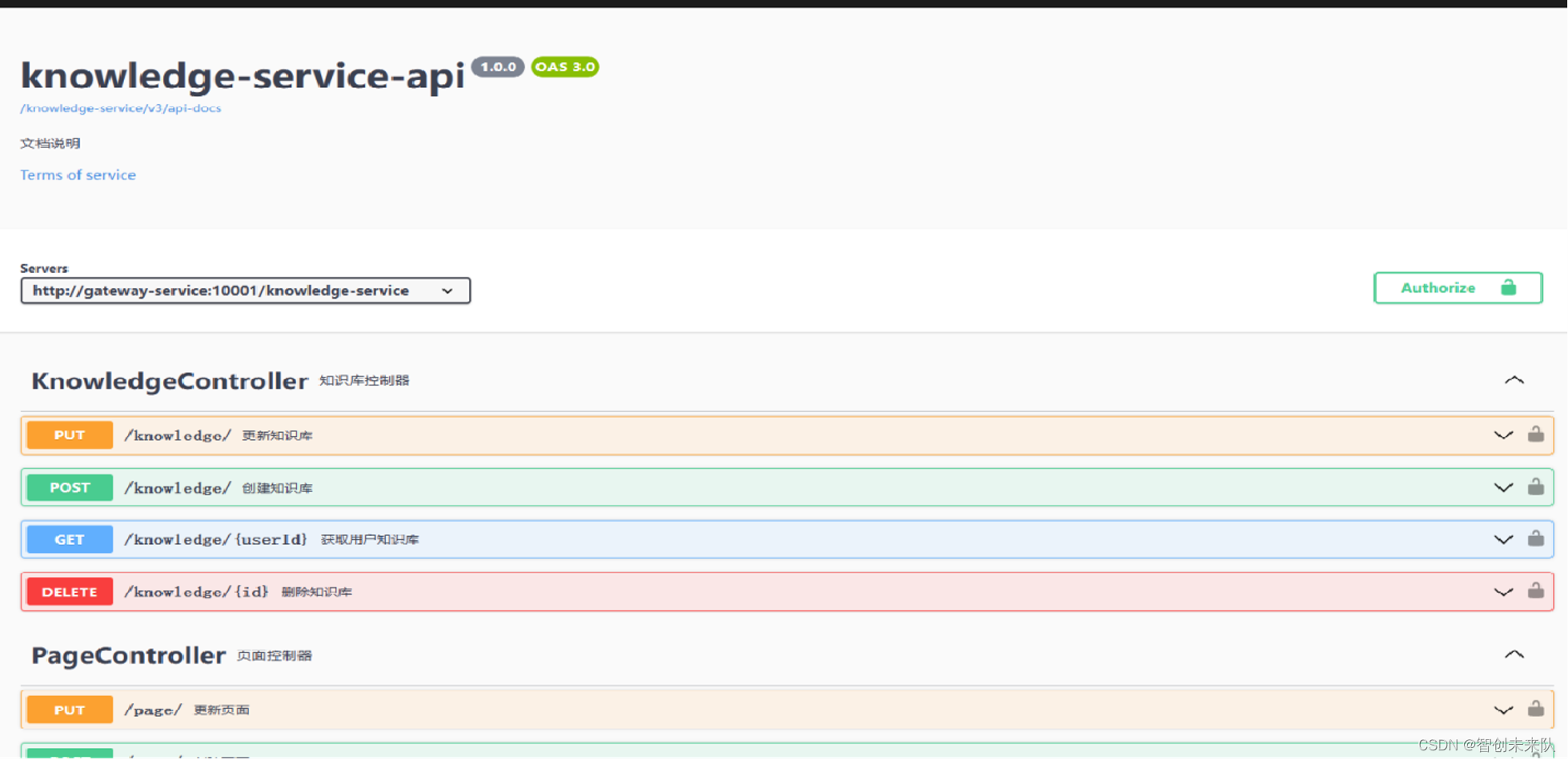

知识库接口

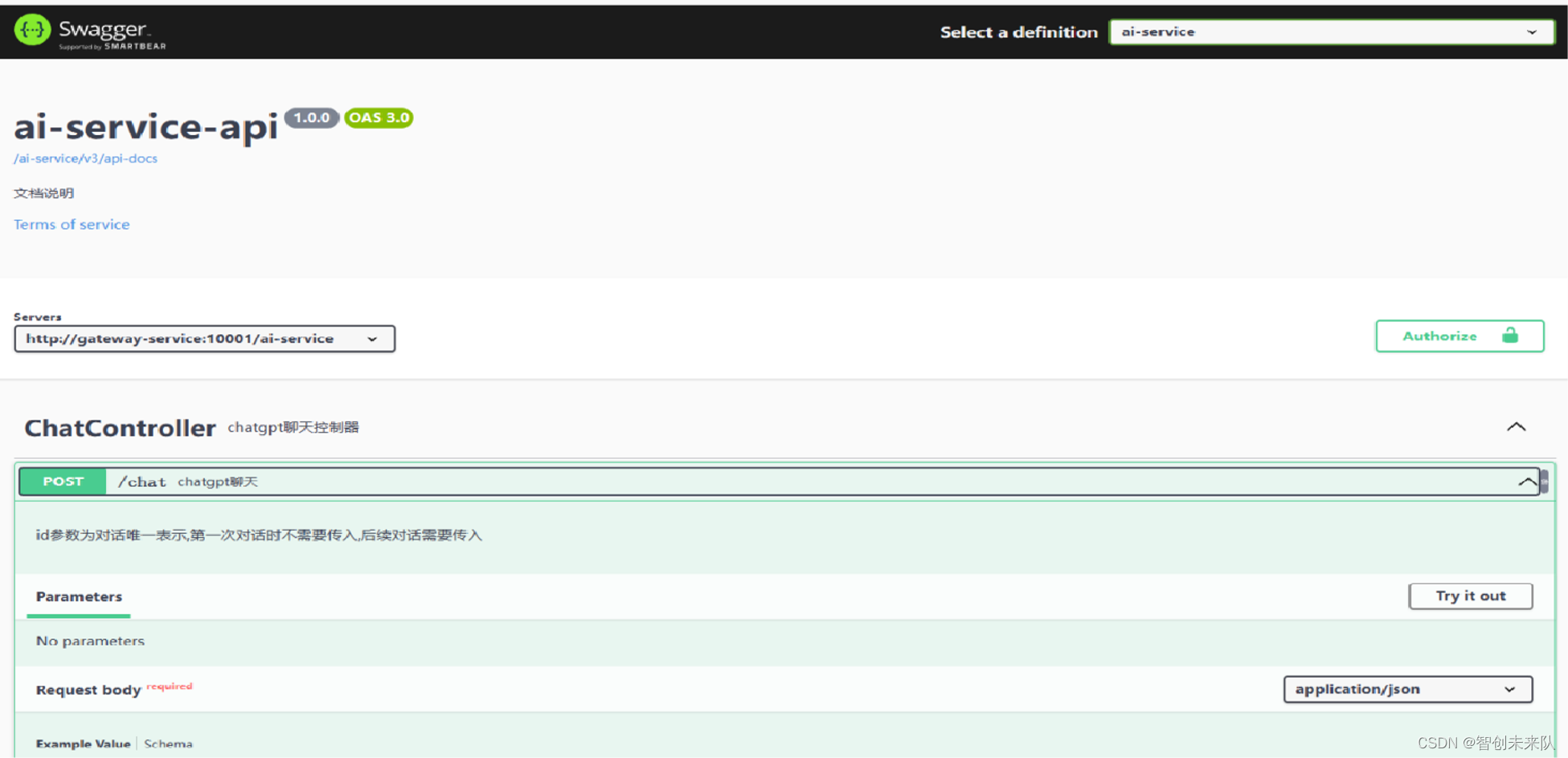

聊天接口

2.3、系统安全和权限设计

网络隔离和防火墙策略
- 1. Docker容器化部署：利用Docker容器化技术，为数据库系统创建隔离的环境。
- 1. Linux防火墙：使用iptables或firewalld等防火墙工具，设置规则以进一步限制对容器的访问。
- 1. 华为云VPC安全组: 安全组策略与最小化开放端口。
安全配置和监控
- 1. 定期审查：定期审查和更新安全配置，确保所有安全措施都是最新且安全的最佳实践。
- 1. 日志监控：利用安全信息和事件管理系统监控网络和系统日志，以便及时发现可疑活动。
- 1. 入侵检测系统：部署入侵检测系统来监控和分析流量，以便检测和响应潜在的安全威胁。
数据安全
- 1. SSL/TLS：对所有数据库通信使用SSL/TLS加密，以保护数据在传输过程中的安全。
- 1. 脱敏处理：对存储和传输中的敏感数据进行脱敏处理，即使数据被截获或泄露，也无法直接读取敏感信息。
- 1. 防止SQL注入：使用预编译防止用户输入非法sql语句对数据库造成破坏；
访问控制和身份验证
- 1. 多因素认证：实施多因素认证机制，增加账户安全性。
- 1. 访问控制：基于角色的访问控制：确保只有授权用户才能访问数据库，并且他们只能访问其角色所需的数据。
- 1. 身份验证：
    用户注册：要求用户提供有效的手机号码；
    用户登录：要求用户提供正确的账号和密码；

三、改进分析

3.1问题一

问题：要将创作的内容发布到各个平台上，你们有考虑过内容的审核机制吗？

自动审核：使用AI技术对内容进行初步审核，检测可能的敏感词汇、违规内容或低质量内容。

在AI对话和AI绘画中，我们首先要对使用者输入的数据（文字、图片）进行审核，如果识别出有违规的数据，应该提示使用者并驳回这次生成请求，对于提示后还频繁输入违规数据的使用者账号要进行进一步的处罚。

对于收到正常数据请求后，经过AI算法推理生成的内容数据，审核违规的应该驳回，让模型重新生成，如果多次生成都有问题，要进行降级处理（反馈使用者服务失败等方式），并交由人工介入排查原因。
人工审核：对于AI无法完全确定的内容，可以设置人工审核机制，由专业的审核团队对内容进行二次审核。
平台规则匹配：针对不同的发布平台，设定特定的审核规则，确保内容满足每个平台的要求。
反馈机制：允许用户对审核结果提供反馈，以便及时修正和改进审核机制。
持续更新：随着社交媒体平台的政策和规定的变化，定期更新审核机制，确保与各平台的规则保持一致。

3.2问题二

问题二：市面上的有这么多平台，你们都要做吗

市场上确实有许多自媒体和内容创作平台，每个平台都有其独特的优势和受众群体。

我们的计划:

在前期会考虑这些平台的API开放情况和文档详细程度，先打通一两平台的整个创作分发流程。
开发阶段做好模块化的设计，使得可以方便地添加或移除支持的平台。这样，随着市场和用户需求的变化，你可以灵活地调整平台支持。
与初期用户紧密合作，了解他们的需求和使用习惯。根据反馈调整和优化平台功能，确保满足用户的实际需求。
不断关注市场动态和技术发展，保持平台的竞争力。考虑引入新的技术和功能，提供更好的用户体验。

四、团队绩效

4.1、工作流程

组长根据每个人的技术特点和擅长领域，分发不同的工作给组员，同时协调前后端负责人共同进行更细致的工作分工。组员完成任务后，发到群里，所有组员共同参与审核和修改。

4.2、具体安排

222100229：协调分工、答辩、参与博客和文档撰写和审核
222100209：主要负责《系统设计说明书》《数据库设计说明书》的撰写
222100222：完成功能模块层次图，参与博客的撰写和文档审核
022000808：共同负责《数据库设计说明书》的撰写
222100119：协助完成《数据库设计说明书》，画类图等
222100219：完成系统设计架构图，参与文档审核
222100421：设计PPT
222100202：负责博客的撰写

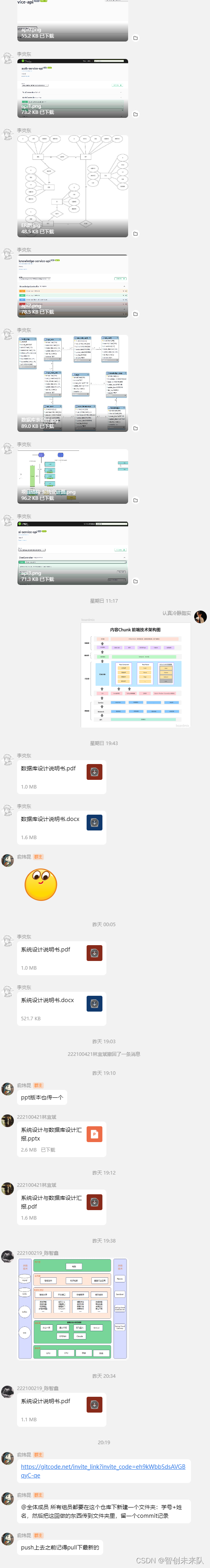

4.3、部分交流记录

由于难以经常将团队中8个人聚集在一起讨论，所以本次作业我们团队采取了线上讨论+线下讨论。分工及具体的任务我们在线上商讨之后，将要完成的任务分为四个小组：说明书攥写小组、PPT制作小组、博客小组、画图小组。在完成各组内具体任务和商讨具体细节时，多为组内线下讨论，因为这样比较高效。小组完成工作后发到群里给所有人查阅一遍并跟根据组员意见修改

```

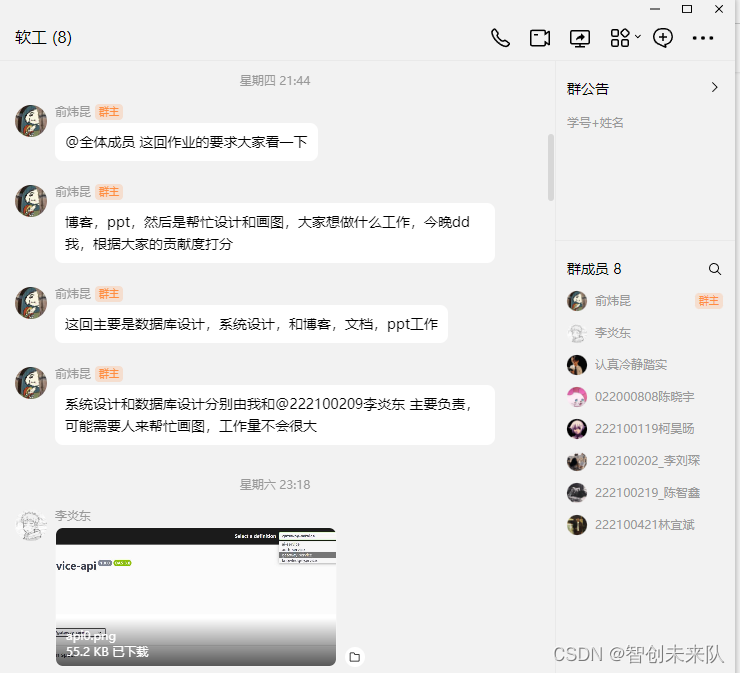

全员讨论
```

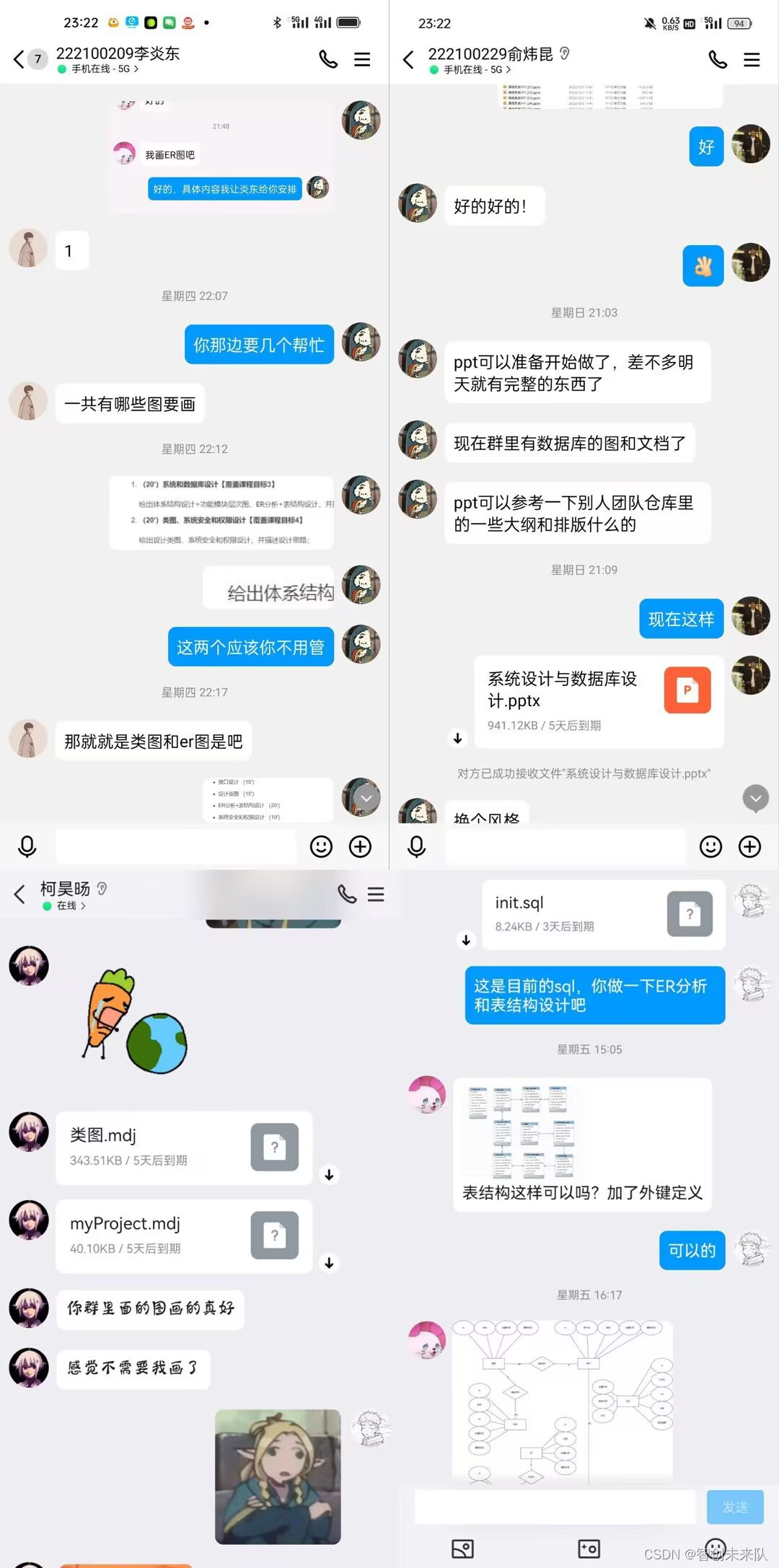

组内讨论

4.4、贡献度表格

学号	贡献度
222100229	12.0%
222100209	18.9%
222100222	11.5%
022000808	12.4%
222100119	11.5%
222100219	11.0%
222100421	11.7%
222100202	11.0%

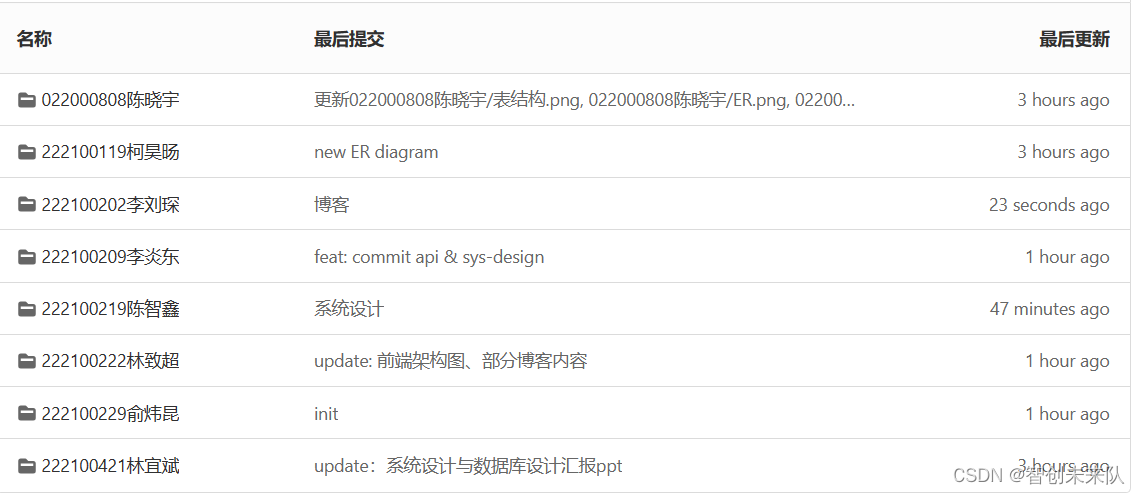

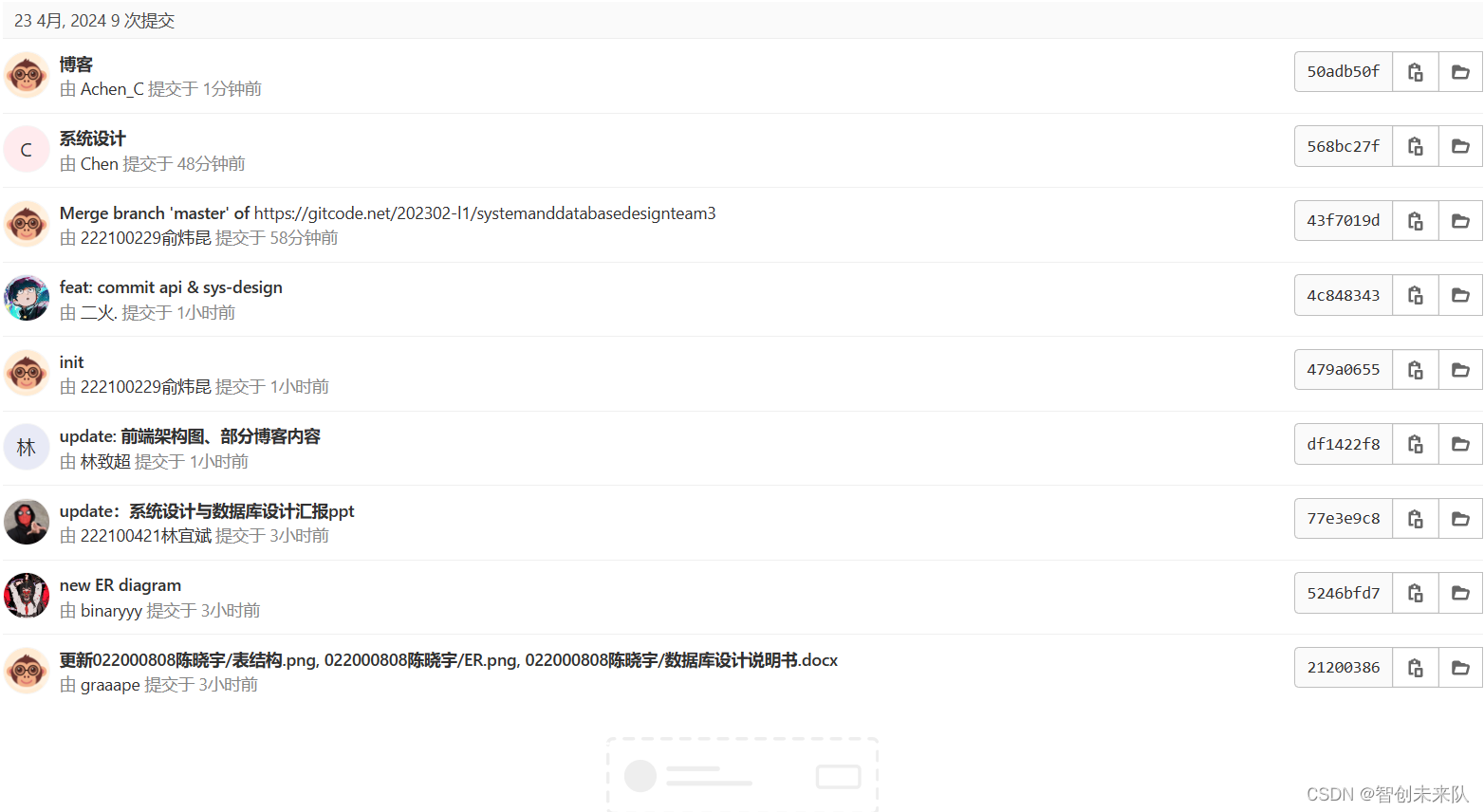

4.5、commit记录

在这里插入图片描述

五、预期开发计划

5.1、团队项目的预期开发计划时间安排

日期	里程碑	产出
4.25前	alpha冲刺准备	原型设计文档、前后端完成项目基本结构搭建，完成数据库的设计和建立，各组员掌握对应技术栈
4.25-5.1	alpha冲刺第一周	前端：完成主页和整体框架开发后端：完成网关模块开发
5.2-5.7	alpha冲刺第二周	前端：完成知识库模块页面开发，实现富文本编辑器功能后端：对接知识库部分接口，完成服务注册与发现中心、配置中心搭建 ai：完成ai接口开发，并针对具体场景测试
5.8-5.22	冲刺缓冲期	团队总结，结合进度调整开发规划，完善代码细节，进行模块测试，重审项目需求
5.23-5.29	beta冲刺第一周	前端：完成智能创作模块、运营管理开发后端：完成微信公众号等平台api对接，进一步封装接口提供给前端 ai：继续完善接口，并对prompt进行工程调试
5.30-6.5	beta冲刺第二周	对第一周进行反思，继续完善项目功能。基本完成所有功能开发。
6月10日 - 16日	beta冲刺第三周	完成所有功能开发，项目正式上线，运用白盒测试、黑盒测试等方法，对模块和应用整体开始测试。开放内测版本，收集用户反馈
6.16后	项目收尾	继续测试计划，完成用户手册、部署文档等，收集用户反馈以更新新版本

5.2、团队项目的预期开发计划分工安排

成员	职位	负责部分
222100229俞炜昆	产品经理、AI工程师	项目整体规划、协调、沟通，应用AI技术解决项目中的具体问题，原型设计
222100209李炎东	项目经理、后端开发工程师	后端SpringCloud微服务基本架构设计搭建，网关模块开发，服务注册与发现中心、配置中心搭建。微信公众号等平台api对接，业务微服务基本框架搭建
222100222林致超	前端开发工程师	项目搭建、通用组件封装、知识库、内容创作、运营管理主页与部分视图
222100219陈智鑫	AI、后端开发工程师	内容管理业务开发:内容日历相关接口开发，数据分析相关接口开发，评论回复等相关接口开发，AI接口开发
222100119柯昊旸	前端开发工程师	登录注册、账号管理、团队主页、自动分发、运营管理部分视图
222100202李刘琛	产品经理、测试工程师	原型设计，文档编写，协助对整个项目进行测试
222100421林宜斌	后端测试工程师	对整个项目进行测试，编写测试工具，设计测试框架等
022000808陈晓宇	后端开发工程师	知识库模块开发: 对接前端需求，开发对应的api接口
