STM32U083-GPIO操作点亮LED按键使用

[MmeiyaoY]

STM32U083的GPIO（General Purpose Input/Output，通用输入/输出）端口常被用于与外部设备，LED灯和按键，进行交互。
以下是一个关于如何使用STM32U083的GPIO来点亮LED灯以及读取按键状态的简单测评：
一、GPIO点亮LED
在STM32CubeMX或STM32CubeIDE中初始化GPIO端口为输出模式。
在主循环中，通过调用HAL库函数HAL_GPIO_WritePin来控制GPIO端口的电平，从而点亮或熄灭LED。

示例代码片段：

HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_SET);  // 点亮LED

HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET); // 熄灭LED

二、读取按键状态
在STM32CubeMX或STM32CubeIDE中初始化GPIO端口为输入模式，并启用上拉电阻。
在主循环中，通过调用HAL库函数HAL_GPIO_ReadPin来读取GPIO端口的电平，从而判断按键的状态。

示例代码片段：

if (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_1) == GPIO_PIN_RESET) {

    // 按键被按下，执行相应操作

} else {

    // 按键未被按下

}

通过以上步骤，你可以轻松地使用STM32U083的GPIO来点亮LED灯和读取按键状态。这些功能在嵌入式系统开发中非常常见，是学习和实践STM32系列微控制器的基本技能之一。
上面是计划，下面正式开始：
原理图：



按键IO口。

LED连接IO口

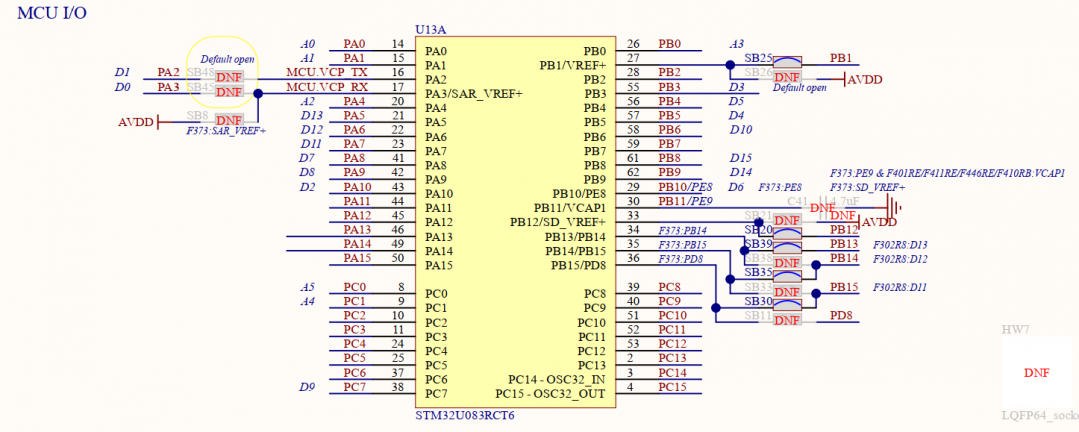

MCU引脚定义。
代码：
上面是GPIO初始化，有按键与LED。


#define User_button_Pin GPIO_PIN_13
#define User_button_GPIO_Port GPIOC

#define User_LED_Pin GPIO_PIN_5
#define User_LED_GPIO_Port GPIOA

宏定义IO口。


<span style="color: rgba(0, 0, 0, 0.85); font-family: -apple-system, BlinkMacSystemFont, &quot;Segoe UI&quot;, Roboto, Ubuntu, &quot;Helvetica Neue&quot;, Helvetica, Arial, &quot;PingFang SC&quot;, &quot;Hiragino Sans GB&quot;, &quot;Microsoft YaHei UI&quot;, &quot;Microsoft YaHei&quot;, &quot;Source Han Sans CN&quot;, sans-serif, &quot;Apple Color Emoji&quot;, &quot;Segoe UI Emoji&quot;; font-size: 14px; white-space: pre;">/**
 * [url=home.php?mod=space&uid=247401]@brief[/url] 读取指定GPIO端口的引脚状态
 *
 * @param GPIOx GPIO端口，例如GPIOA, GPIOB等
 * @param GPIO_Pin 要读取的引脚，例如GPIO_PIN_0, GPIO_PIN_1等
 * [url=home.php?mod=space&uid=266161]@return[/url] GPIO_PinState 返回引脚状态，GPIO_PIN_SET表示高电平，GPIO_PIN_RESET表示低电平
 */
GPIO_PinState HAL_GPIO_ReadPin(const GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
{
    GPIO_PinState bitstatus;

    /* 检查参数是否有效 */
    assert_param(IS_GPIO_PIN(GPIO_Pin));

    /* 读取IDR寄存器中对应引脚的值，判断引脚状态 */
    if ((GPIOx->IDR & GPIO_Pin) != 0x00u)
    {
        bitstatus = GPIO_PIN_SET; /* 如果IDR寄存器中对应引脚位置为1，则返回高电平状态 */
    }
    else
    {
        bitstatus = GPIO_PIN_RESET; /* 如果IDR寄存器中对应引脚位置为0，则返回低电平状态 */
    }

    return bitstatus;
}

/**
 * @brief 切换指定GPIO端口的引脚状态
 *
 * @param GPIOx GPIO端口，例如GPIOA, GPIOB等
 * @param GPIO_Pin 要切换的引脚，例如GPIO_PIN_0, GPIO_PIN_1等
 */
void HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
{
    uint32_t odr;

    /* 检查参数是否有效 */
    assert_param(IS_GPIO_PIN(GPIO_Pin));

    /* 读取ODR寄存器中当前引脚的值 */
    odr = GPIOx->ODR;

    /* 使用BSRR寄存器来切换引脚状态，将原本低电平的引脚设置为高电平，原本高电平的引脚设置为低电平 */
    GPIOx->BSRR = ((odr & GPIO_Pin) << GPIO_NUMBER) | (~odr & GPIO_Pin);
}</span>

按键：


  if (HAL_GPIO_ReadPin(GPIOC, User_button_Pin) == GPIO_PIN_RESET)
        {
            // 按键被按下，执行相应操作
            // 例如：切换LED状态
                HAL_GPIO_TogglePin(GPIOA,User_LED_Pin);
                HAL_Delay(1000);
        }

LED闪烁：


  HAL_GPIO_TogglePin(GPIOA,User_LED_Pin);

                HAL_Delay(1000);

视频：

【STM32U083测评】GPIO点亮LED，按键_哔哩哔哩_bilibili
