关于电平转换电路低电平不到0的问题

[Dwyer1908]

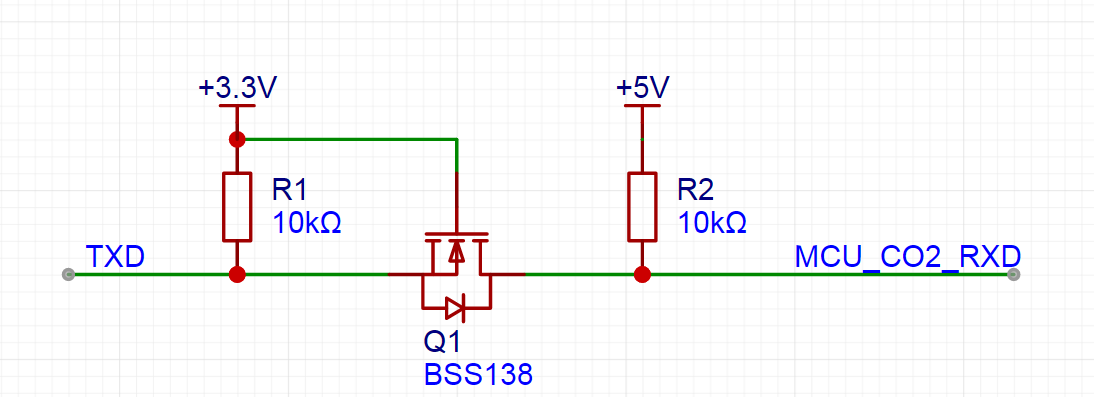

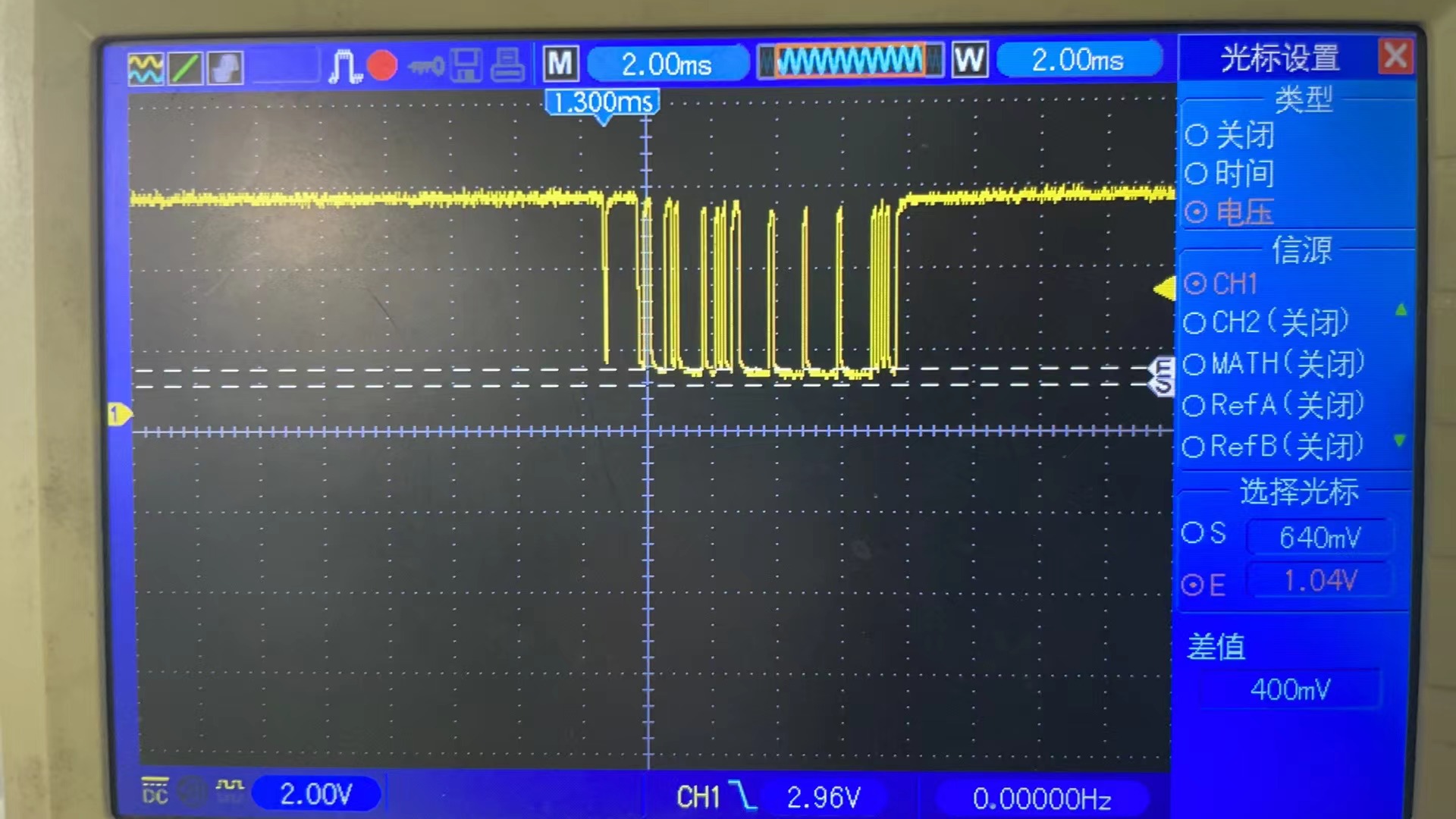

你好，博主，按照您的电路我也画了一个转接板，目前最新是换用的BSS138这个管子进行实际的测试，但是低电平还是1V。

感觉都没有错但是就是电平不对，请问有什么解决思路？









[Dwyer1908]

已查明原因，是因为传感器输出的电平最低就是1V导致的。如果直接TX直接接地，另一端的低电平是很低的，接近于0

[Dwyer1908]

@易板 是串口，单片机用的是STC的5V供电，然后单片机的发送的电平正常，是单片机接收那一路不正常，从模块的管脚出来直接量就是电平不够低，因为是临时转接的，所以没有图，中间就是按照您的图做的。

[易板]

@Dwyer1908 CO2模块是串口的？串口的RXD和TXD都使用了吗？你说的1V到5V是传感器端还是单片机端？通信这部分能上个图吗？

[Dwyer1908]

@易板 是的，感谢，但是还是想讨论一下，我这边用的是一个CO2的气体传感器模块，供电5V，串口通信是3.3V，实际如果直接接3.3V单片机，通信电平是0~3.3V，但是接5V单片机用了电平转换短路，就会变成1V~5V，这个情况不知道是咋回事

[易板]

有成就感吧:)有时候会遇到各种问题。谢谢你的经验。
