汉源高科8路LED大屏光纤收发器灵星雨诺瓦LED光纤收发器卡莱特凯视达灵信光电转换器

[汉源高科北京科技有限公司]

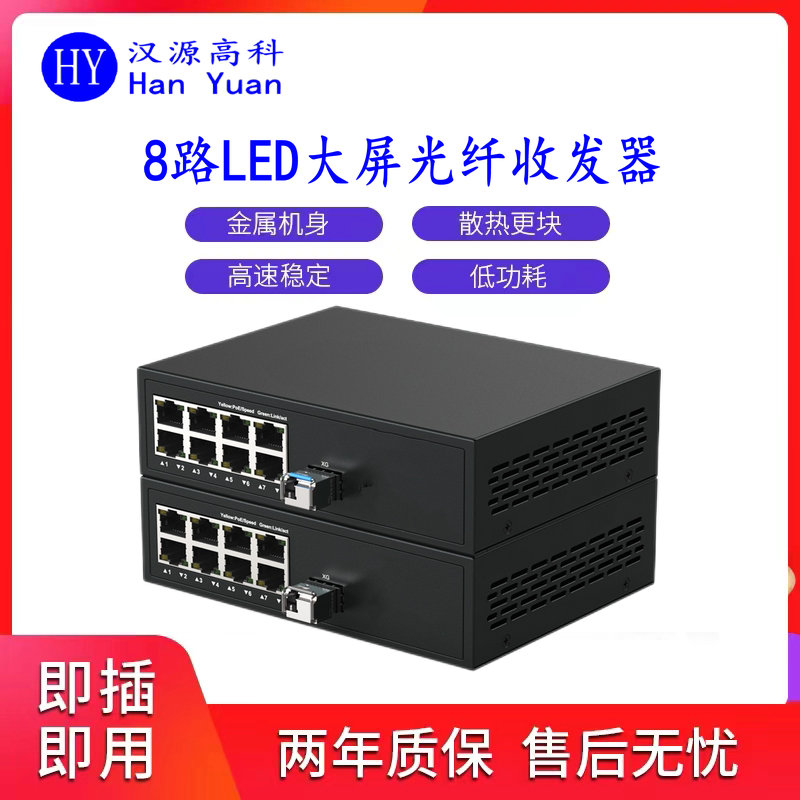

HY5700-5218X-LC20A/B是汉源高科为解决LED显示屏远距离传输而研发的一款8路LED显示屏控制用光纤收发器。此款LED大屏光纤收发器无缝兼容诺瓦、卡莱特、凯视达、仰邦、灵星雨、聚诚、灵信、摩西尔、诣阔、中庆、灰度等各品牌全系列全彩LED控制卡。汉源高科8路LED光纤收发器采用进口网络交换IC芯片。

汉源高科8路LED显示屏光纤收发器HY5700-5218X-LC20A/B采用加厚型金属外壳，美观且结实好用，产品工作温度：-30℃～+75℃，并且产品的无故障工作时间达到100000小时以上，是户外LED显示屏远距离传输的LED显示屏控制用光纤收发器。

 应用领域

◆户外广告LED显示屏

◆舞台搭建LED显示屏

◆体育赛事直播LED显示屏

◆联欢晚会/播控中心LED显示屏

◆指挥调度中心LED显示屏

◆机场/高铁信息发布LED显示屏

技术参数

光口指标

波长：单模：1270/1330nm；

出纤功率：0dBm～-3dBm/-5dBm～-10dBm

接收灵敏度：≤-26dBm

单波长带宽：10Gbps

传输距离：单模：0～20公里（40公里/60公里/80公里可定制）

光功率预留量：15dbm/20dbm/25dbm/30dbm

光纤接口：LC接口

网口指标

物理接口：标准RJ45

接口速率：纯千兆，全双工/半双工

网络介质：超六类非屏蔽双绞线

转发方式：存储转发，所有端口支持线速转发

网络协议：IEEE 802.3i；IEEE 802.3u；IEEE 802.3x Flow Control；

流控：IEE802.3X/IEE802.3Z全双工流量控制和半双工流量控制

线序：自适应直连和交叉连接方式

工作环境

工作温度：-30℃～-+75℃

工作湿度：无冷凝5%～95%

尺寸/供电/功率

尺寸：152*115*45mm

供电方式：5～12VDC

消耗功率：＜5W

订购信息

HY5700-5214X-LC02：4路LED光纤收发器，多模双纤LC接口，传输距离300米，外置电源，DC5～12V供电

HY5700-5214X-LC10：4路LED光纤收发器，单模双纤LC接口，传输距离10公里，外置电源，DC5～12V供电

HY5700-5214X-LC20A/B：4路LED光纤收发器，单模单纤LC接口，传输距离20公里，外置电源，DC5～12V供电

HY5700-5218X-LC02：8路LED光纤收发器，多模双纤LC接口，传输距离300米，外置电源，DC5～12V供电

HY5700-5218X-LC10：8路LED光纤收发器，单模双纤LC接口，传输距离10公里，外置电源，DC5～12V供电

HY5700-5218X-LC20A/B：8路LED光纤收发器，单模单纤LC接口，传输距离20公里，外置电源，DC5～12V供电

备注：本系列LED光纤收发器，单模可定制40/60/80公里等远距离产品。
