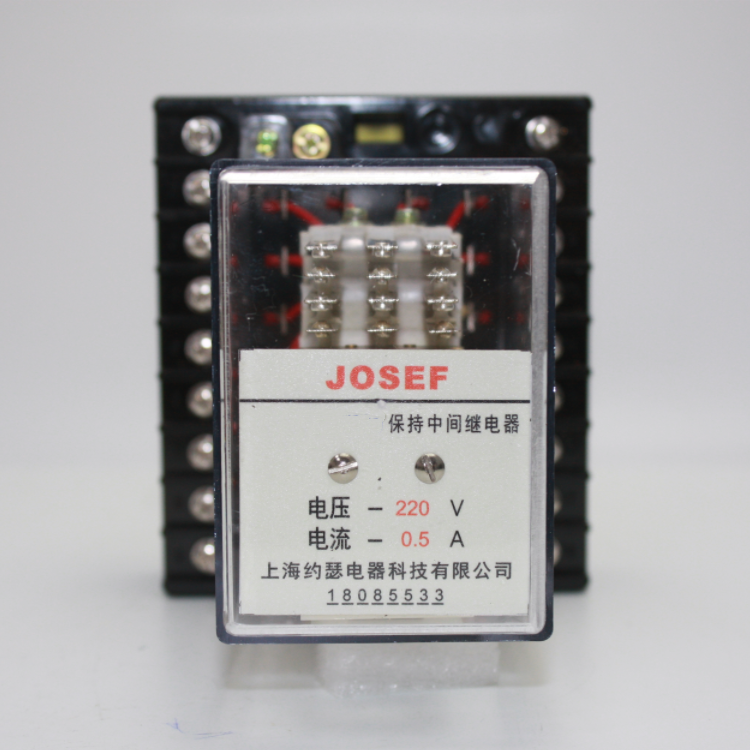

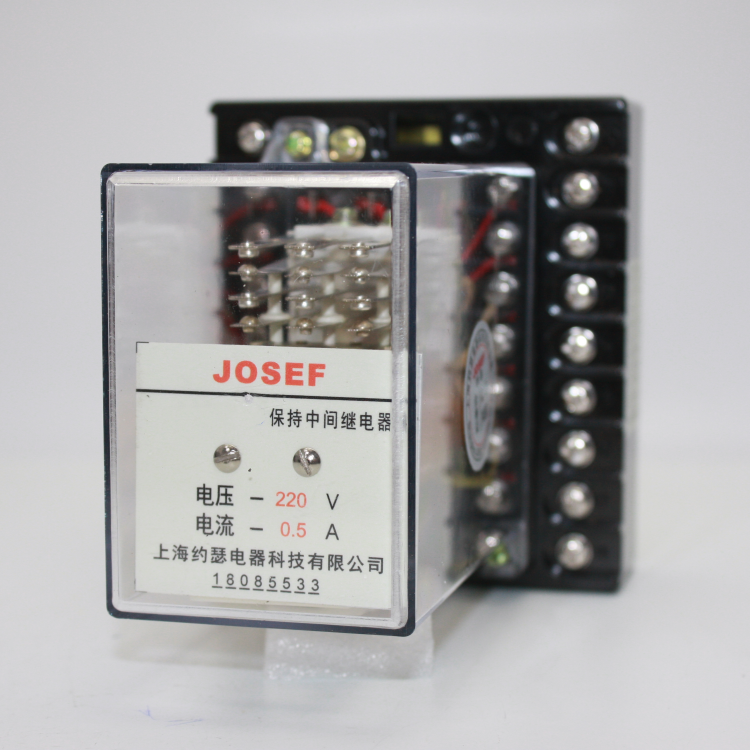

JOSEF约瑟 DZB-12CE/600中间继电器 DC220V

[JOSEF_cnrelay]

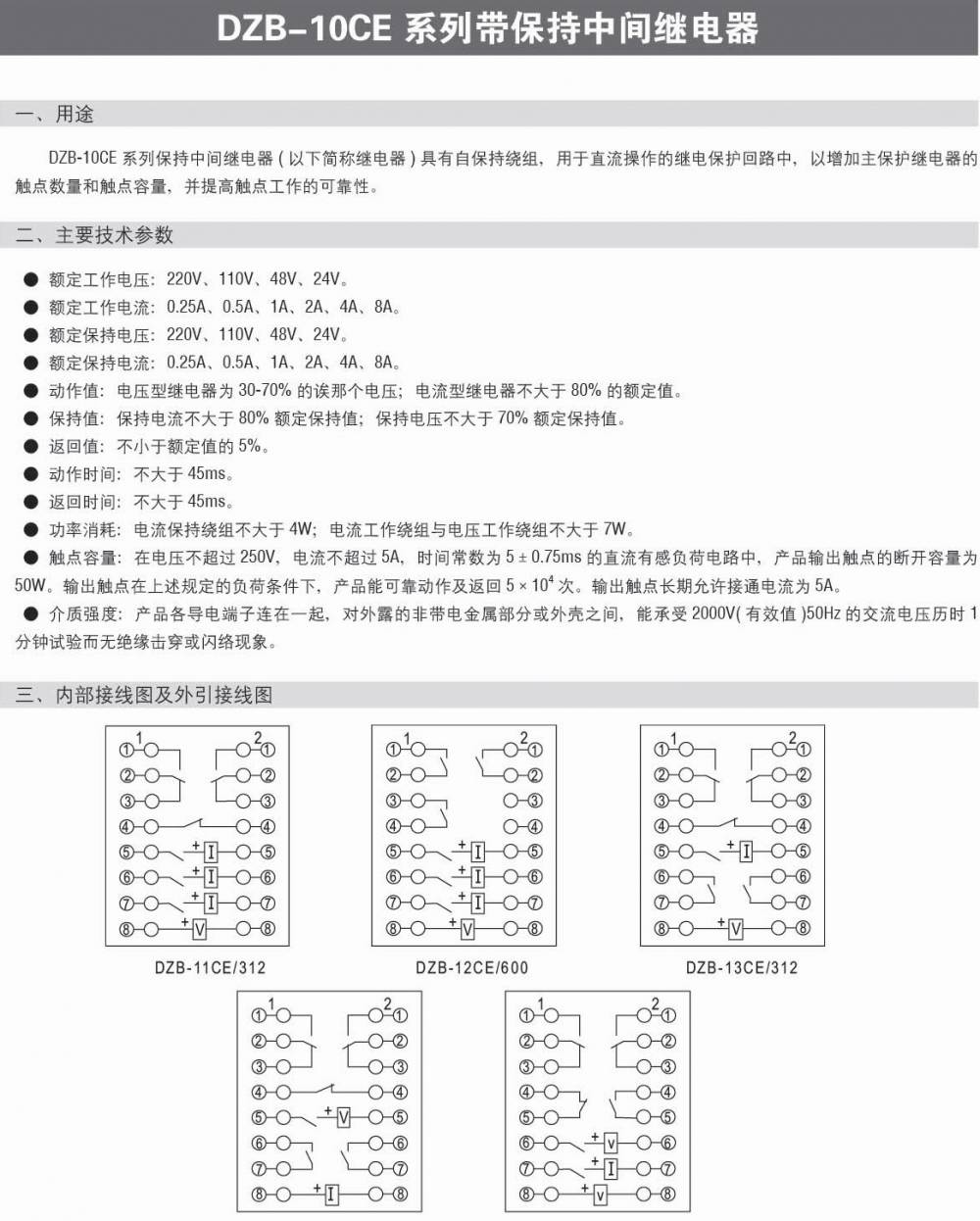

DZB-10CE系列带保持中间继电器型号：

DZB-11CE/312带保持中间继电器；

DZB-12CE/600带保持中间继电器；

DZB-13CE/312带保持中间继电器；

DZB-14CE/312带保持中间继电器；

DZB-15CE/312带保持中间继电器；

用途

DZB-10CE系列保持中间继电器(以下简称继电器)具有自保持绕组，用于直流操作的继电保护回路中，以增加主保护继电器的触点数量和触点容量，并提高触点工作的可靠性。

技术参数

额定电压:220V、110V、48V、24V。

额定电流:0.25A、0.5A、1A、2A、4A、8A

额定保持电压:220V、110V、48V、24V。

额定保持电流:0.25A、0.5A、1A、2A、4A、8A。

动作值:电压型继电器为30-70%的额定电压;电流型继电器不大于80%的额定值·

保持值:保持电流不大于80%额定保持值;保持电压不大于70%额定保持值。

返回值:不小于额定值的5%。

动作时间:不大于45ms。

返回时间:不大于45ms。·功率消耗:电流保持绕组不大于4W;电流工作绕组与电压工作绕组不大于7W。

触点容量:在电压超过250V，电流不超过5A，时间常数为5+0.75ms的直流有感负荷电路中产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A.

介质强度:产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效)50H的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
