用FLASH-Extractor恢复SM2246主控的雷克沙CFAST摄影机存储卡数据

[weixin_42671586]

 使用工具：FLASH Extractor
使用辅助软件：WinHex
使用辅助参数表：IS903 FLASH配置信息表(也不一定是is903，其他也可以，只是903参数表看起来舒服)
辅助工具2：程序员计算器（用于计算一些十六进制转换）



描述：此CF卡是一位摄影网友的，使用过程中突然死机后暴毙，
电脑不认盘主控部分发热，楼主更换主控芯片后依然发热，网友希望能恢复卡上面的数据



主控 SM2246XT

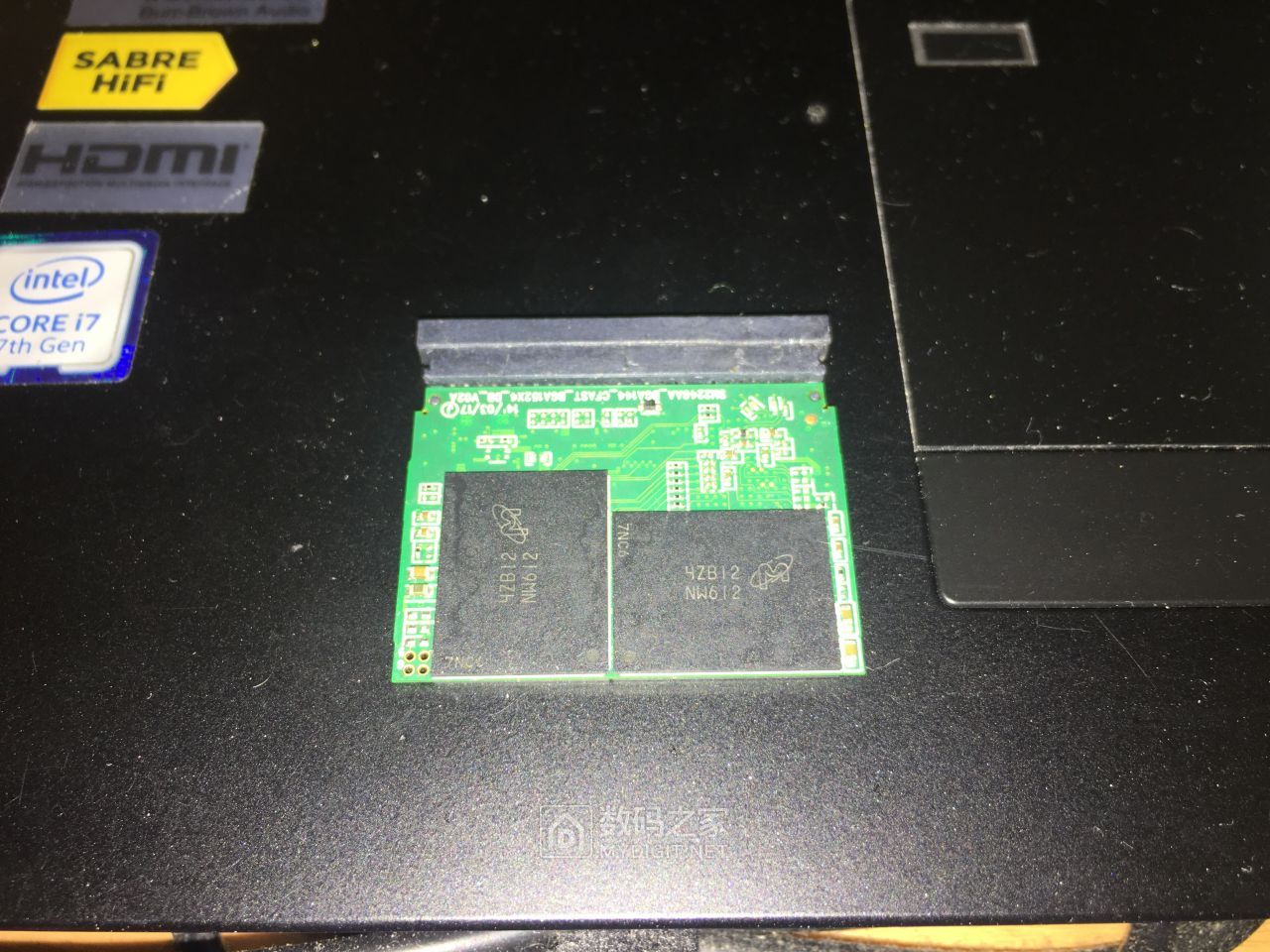

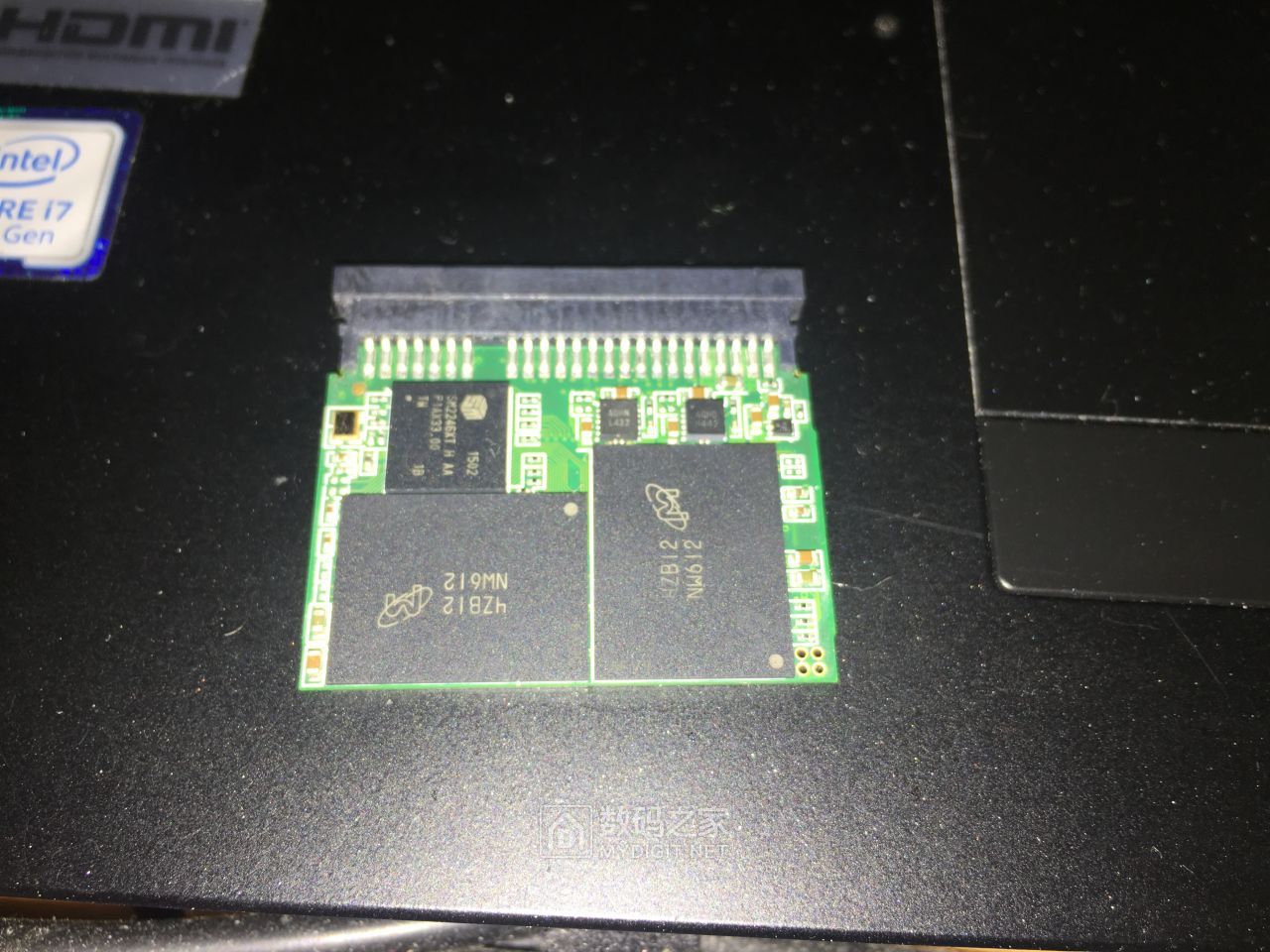

拆解候此卡为4*NW602 镁光SLC组成
每颗2CE，单片容量16G 4片共组成64G
尝试更换主控芯片后依然主控发热，DC供电测试正常。

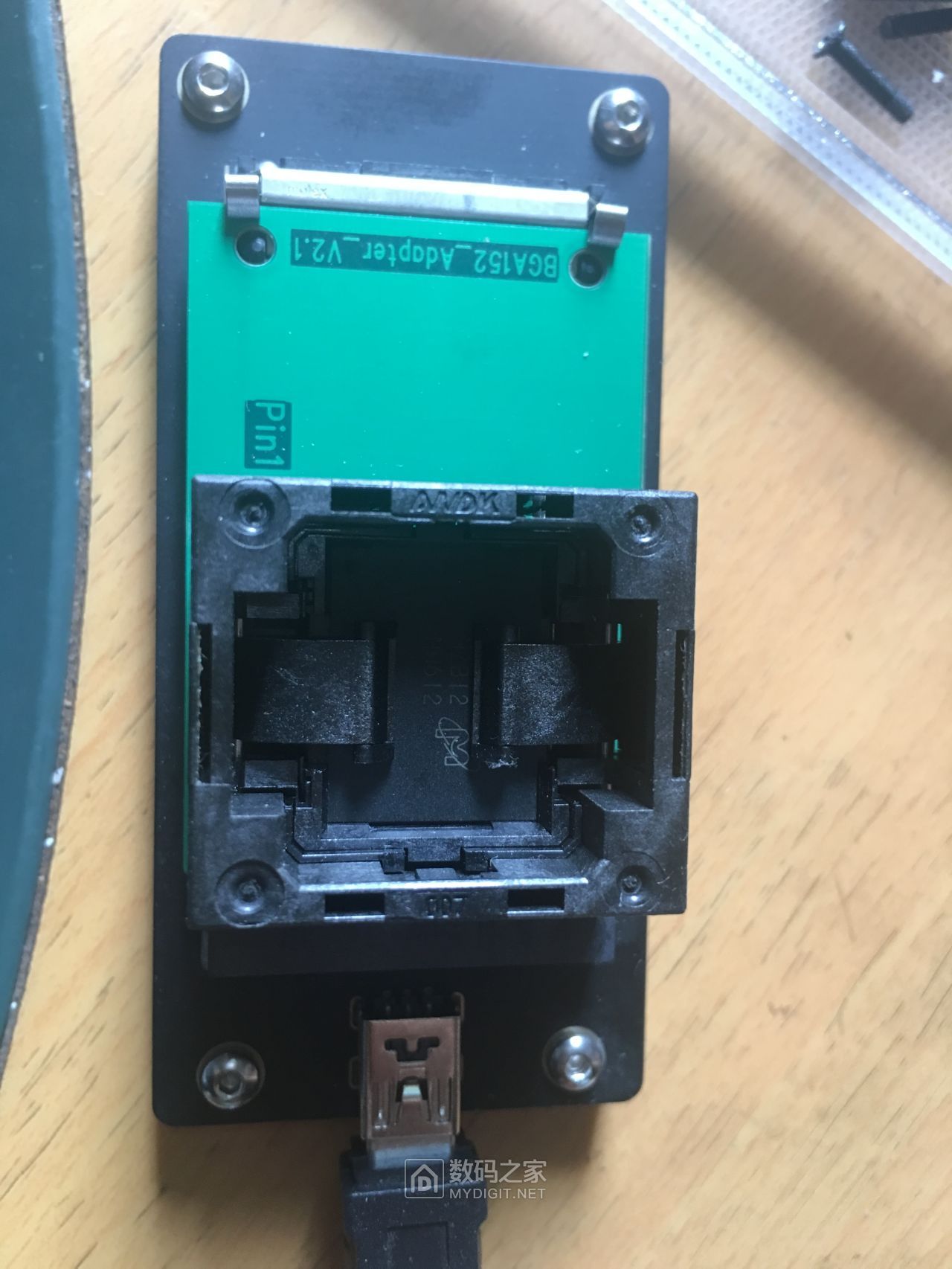

无解后，拆之，然后根据F1,F2。。。位置给颗粒编码，这个顺序不能乱，乱了后面就难搞




直接上FE读取FLASH上的底层数据



虽然官方有集成了这个FLASH的数据，但是多数FLASH集成时并不是很精确，因此打开IS903的参数表

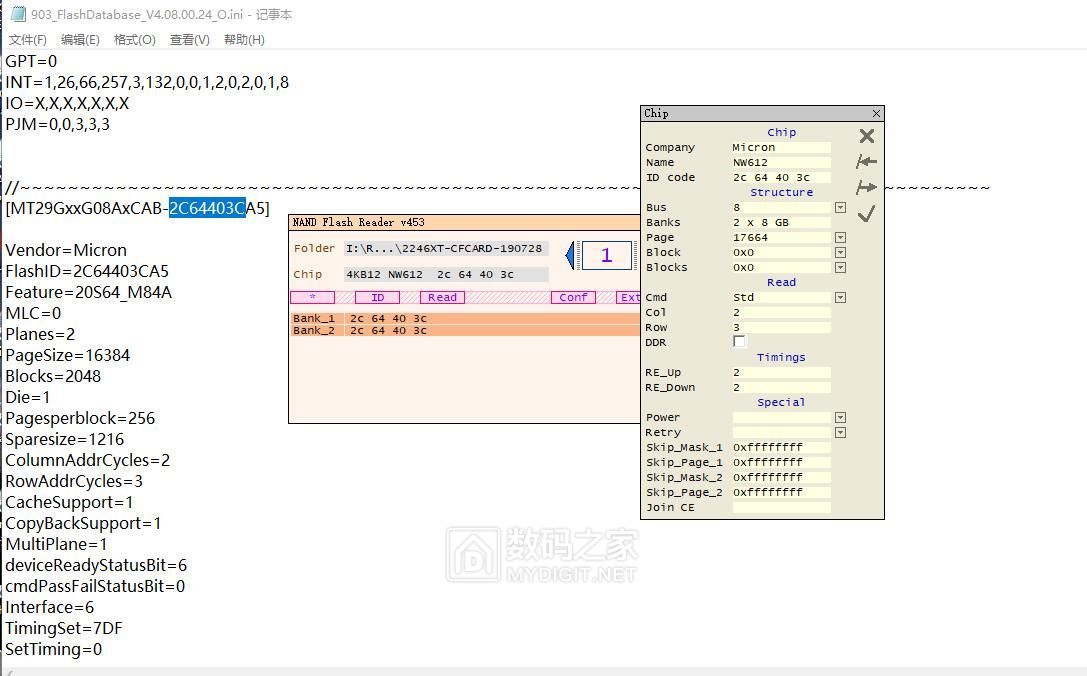

根据FLASH ID对照了一下

参数不对，下一步肯定也是跟着错误的，此处应该有计算器（忘记截图了）

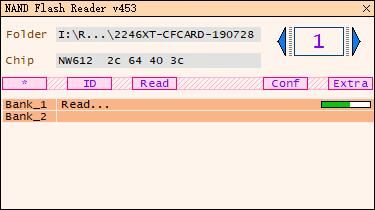

参数正确后，开始Dump每个颗粒上的数据

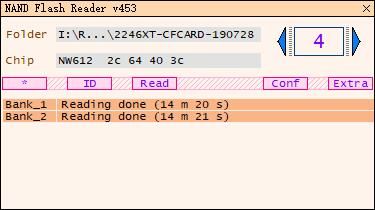

每片耗时大约30分钟，颗粒数据读取全部正常




由于官方没集成此模型，因此只能通过算法进行手动分析

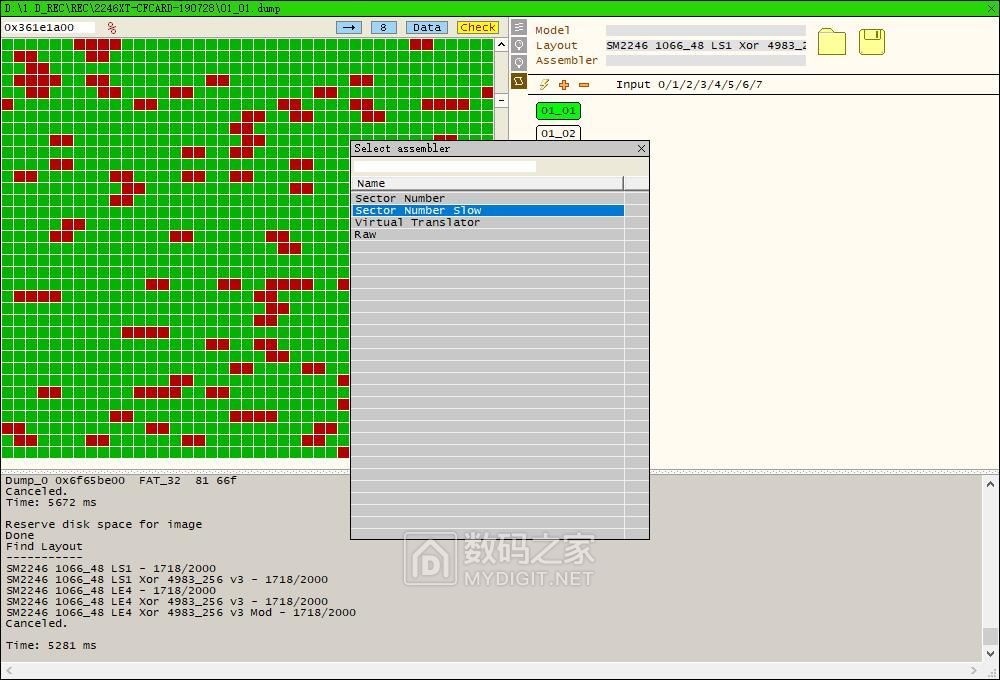

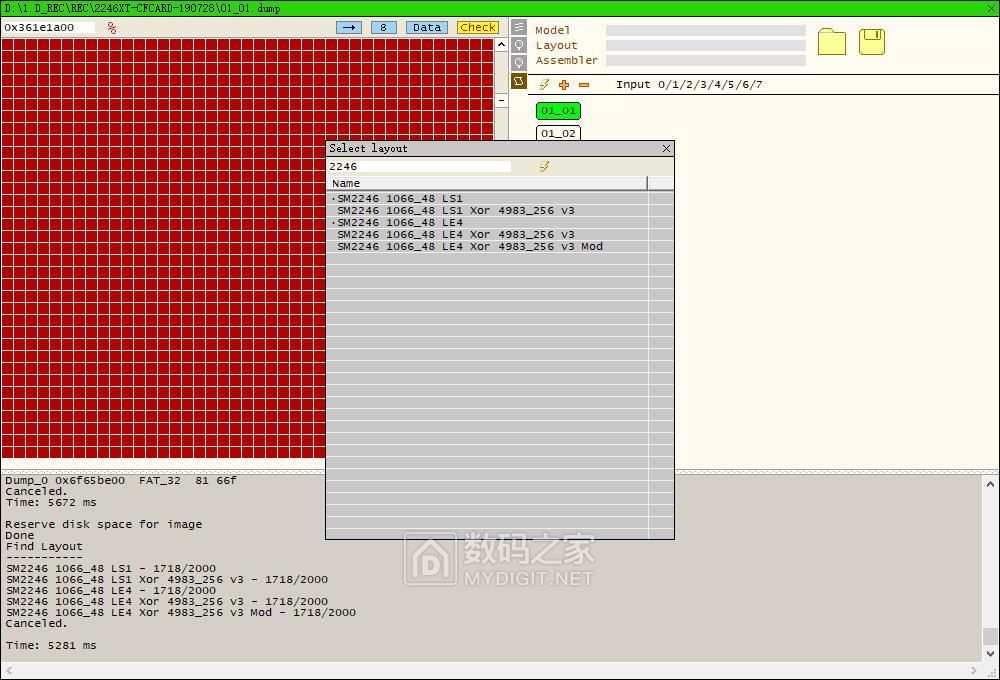

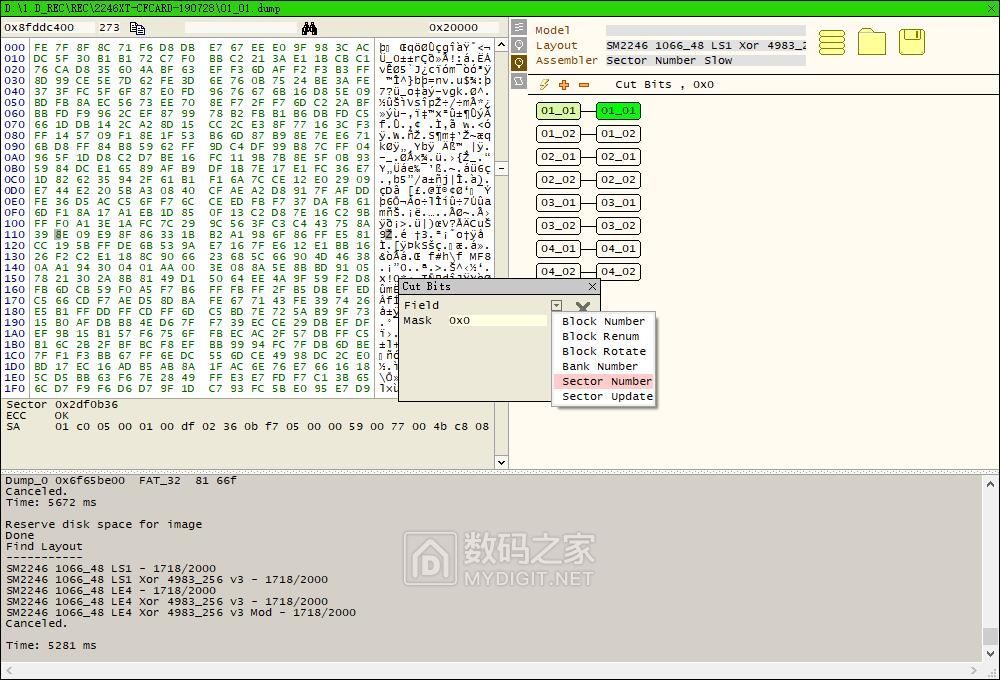

根据2246的算法，进行自动查找Xor得出如上图所示的几种可能的算法
（算法可以更替制作出不同算法的镜像，不同的算法出来的结果不一样，经多次校验选择最好的一种）。
根据颗粒类型，SM2246 1066_48 LS1 Xor 4983_256 v3这个算法出来的结果是最好的（剧透）
后面测试过LE算法，但是数据完整性不如LS这个算法

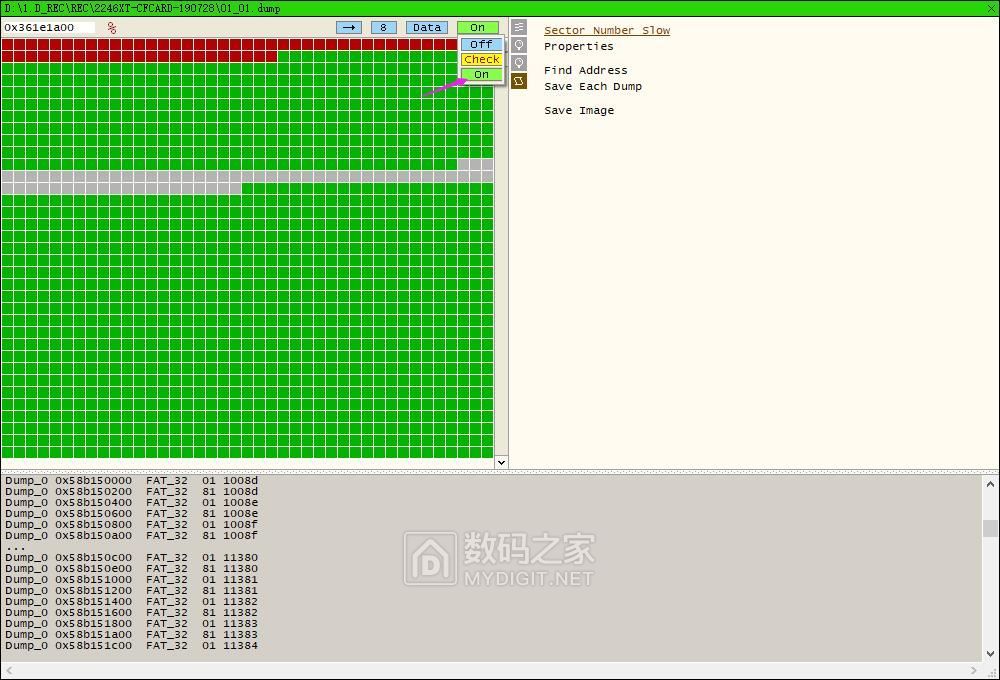

加载此算法后，使用Check进行简单的检测，红色区域可能是坏块或一些需要高位ECC纠错才能正确读取的数据
如果ECC启用后，依然为红色则会被当做坏块处理掉



先配置剪切块，随后进行扇区校正，一般2246这个主控都是cut掉61440(0xf000)或者49152(0xc000)的



随后把所有CE使用join by dump连接起来

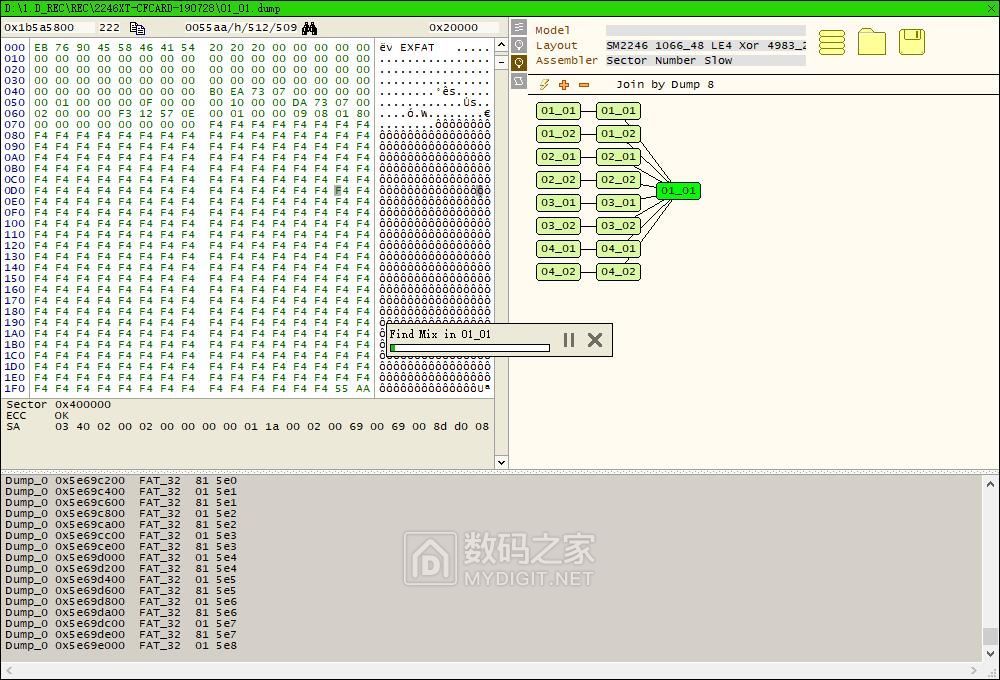

然后进行分析，可以查找到一些文件头，或者分区数据，证明算法大概是没问题的，如果这里不出文件头数据肯定是算法有问题的



此处使用 0055aa/h/512/509查找分区表

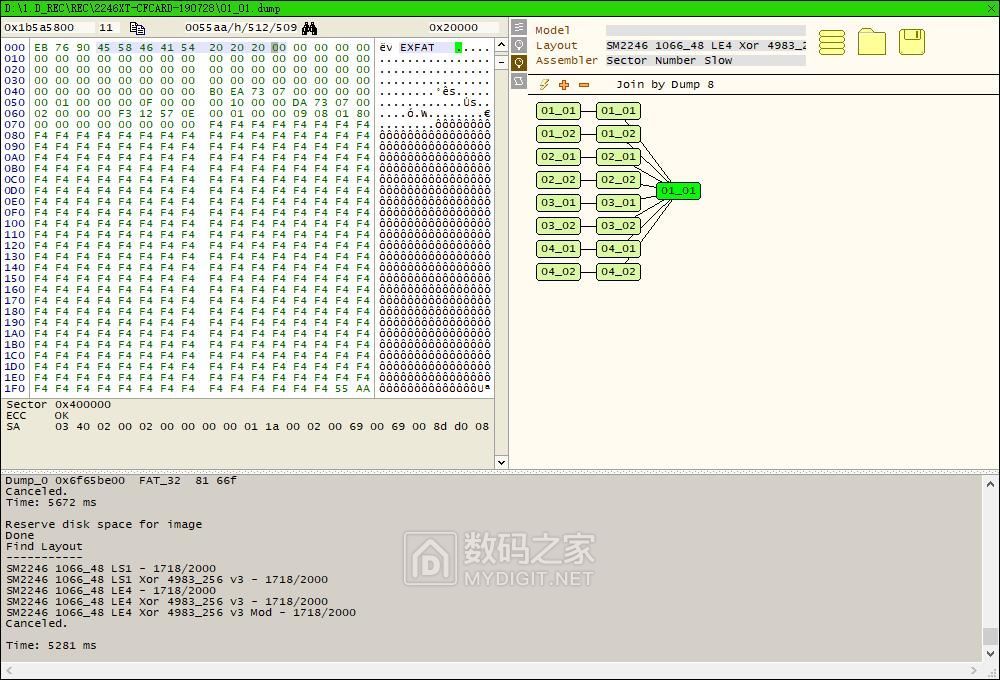

发现该分区为exfat形式，但是分区表到目录结构部分已有明显的损坏，后部分十六进制数据全部变成F4了，备用分区表亦未能查找到

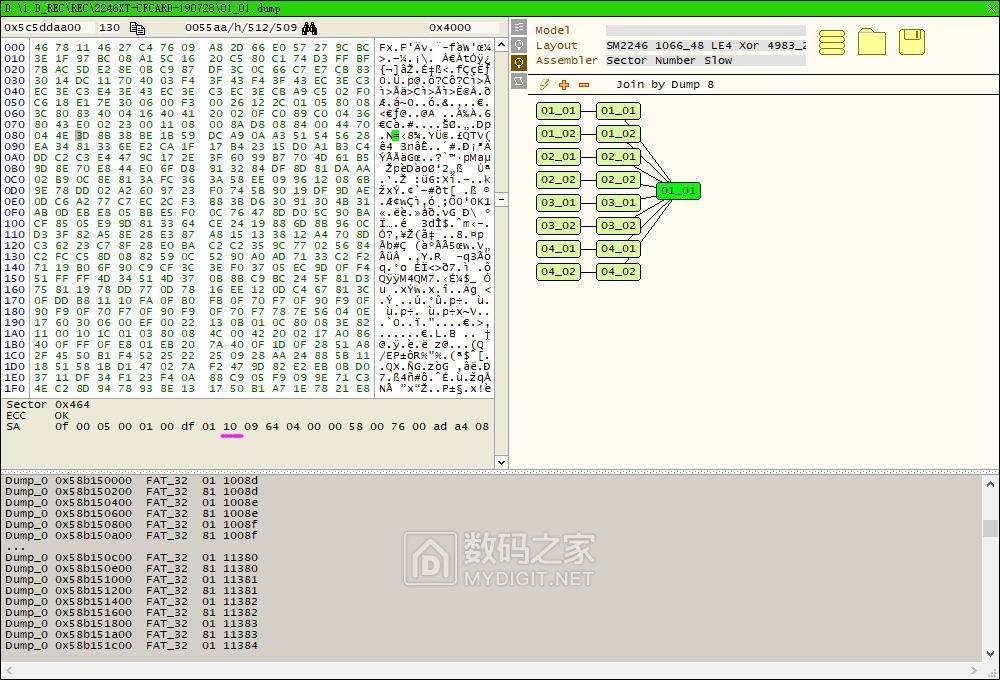

随便找一条文件头数据，进行扇区对齐操作。画粉红色部分，使用Ctrl+PageUp或者down调整扇区大小
直到出现连续的10,20,30,40,50,60.....为止

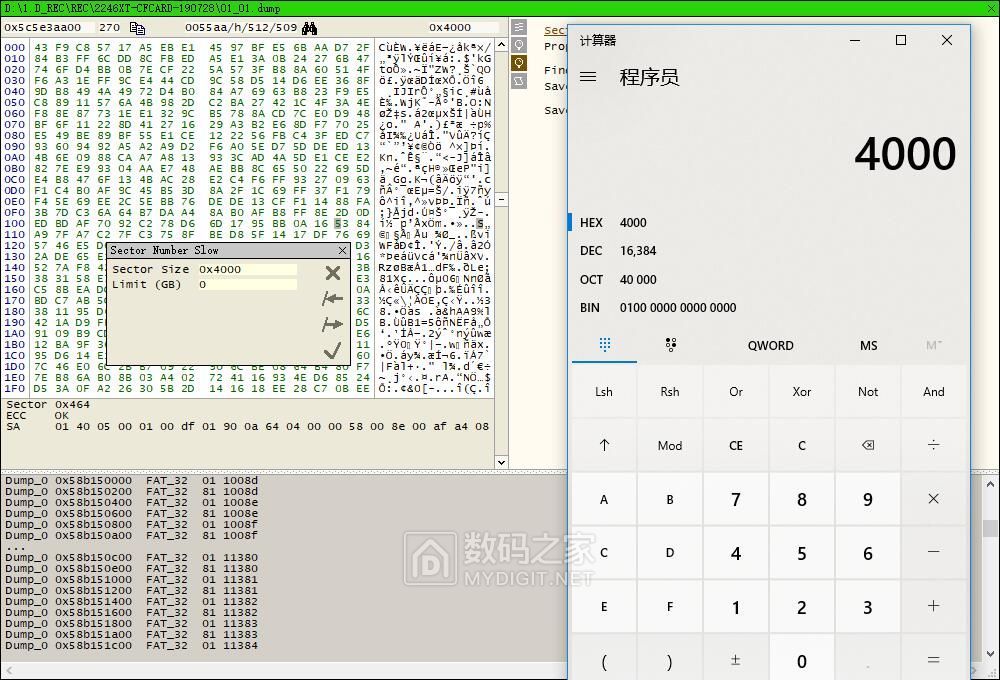

最终确认结果为扇区大小十六进制为0x4000 即十进制16384大小




随后，打开ECC纠正功能，对做好的模型进行数据纠正（好像是废话）

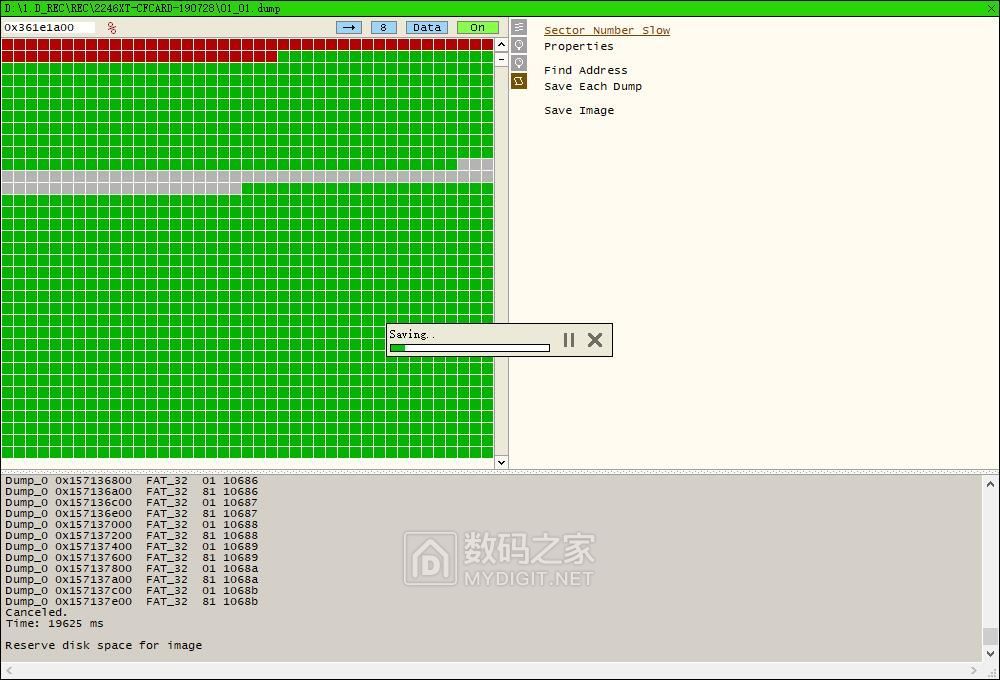

使用Save Image对此模型重组后的数据进行导出

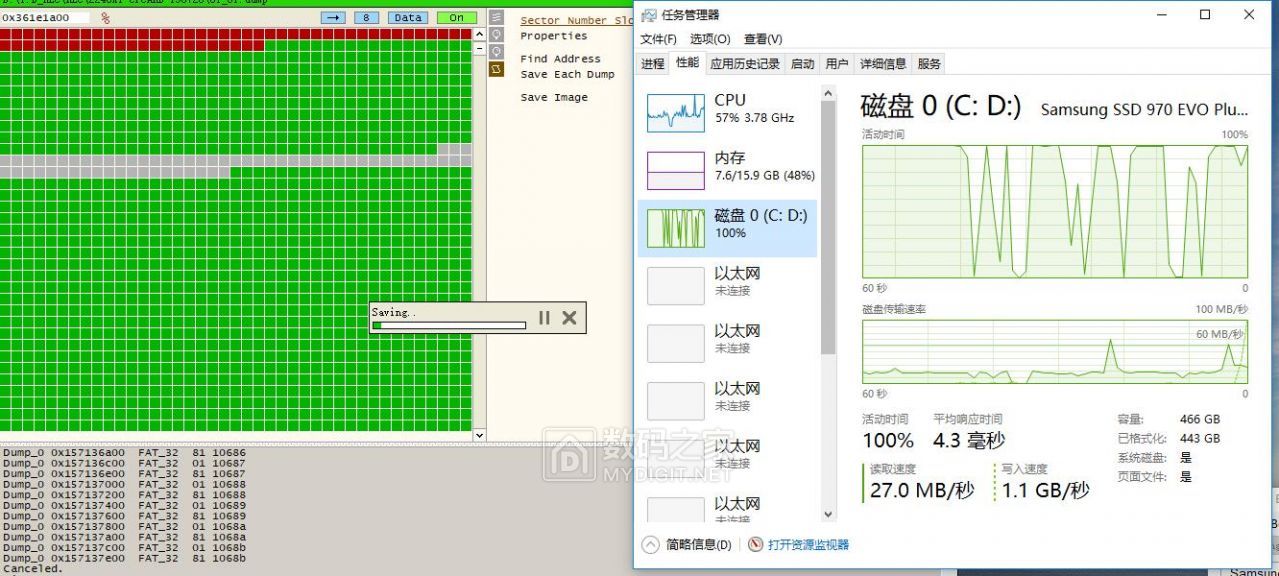

此处可见狂奔的硬盘

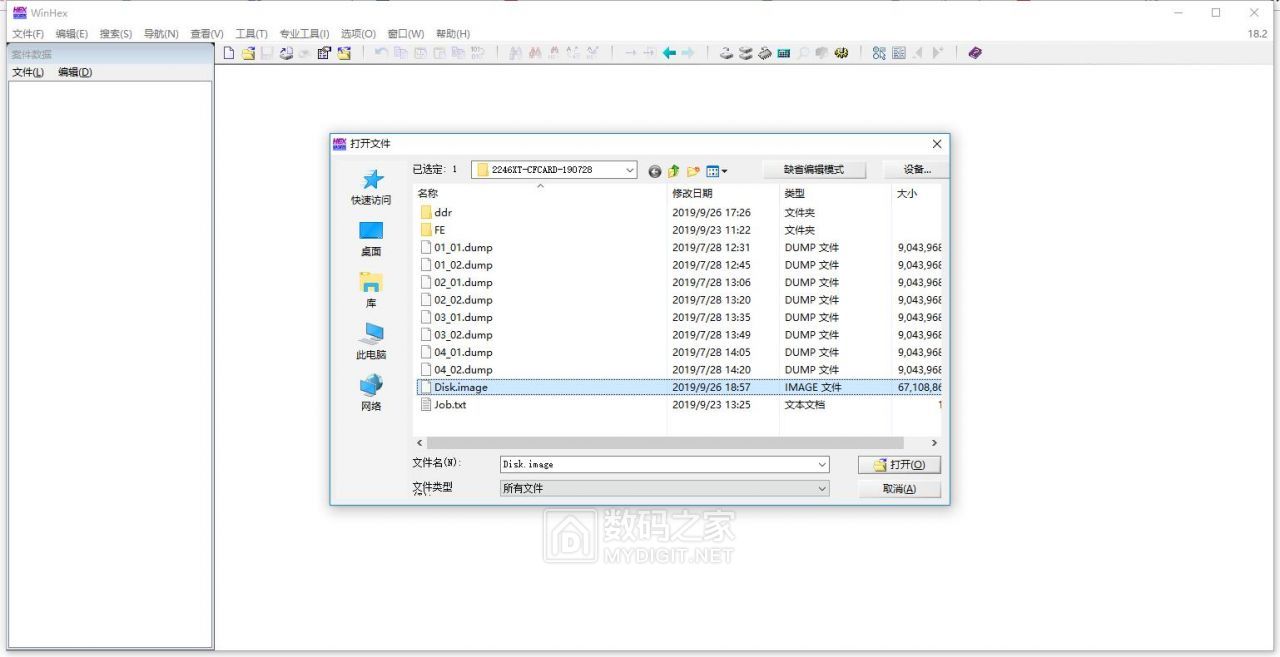

导出重组后的镜像，然后使用Winhex工具打开镜像

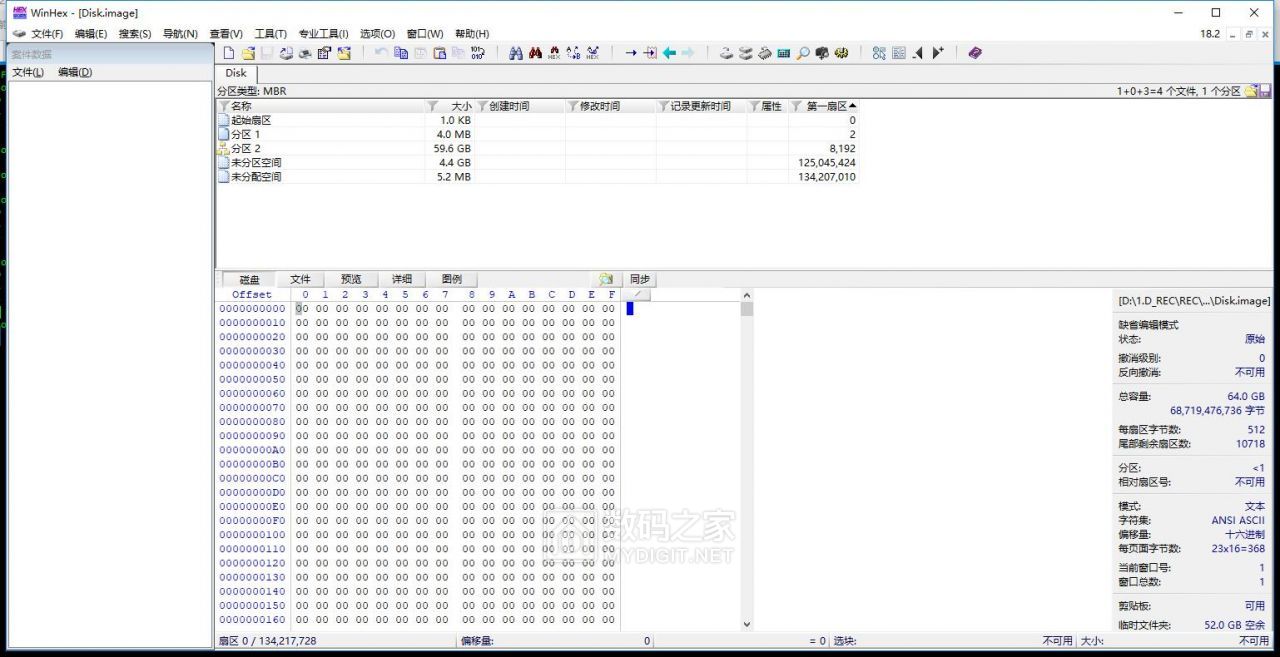

打开镜像并转换为硬盘后可见到硬盘（CF卡）为MBR模式

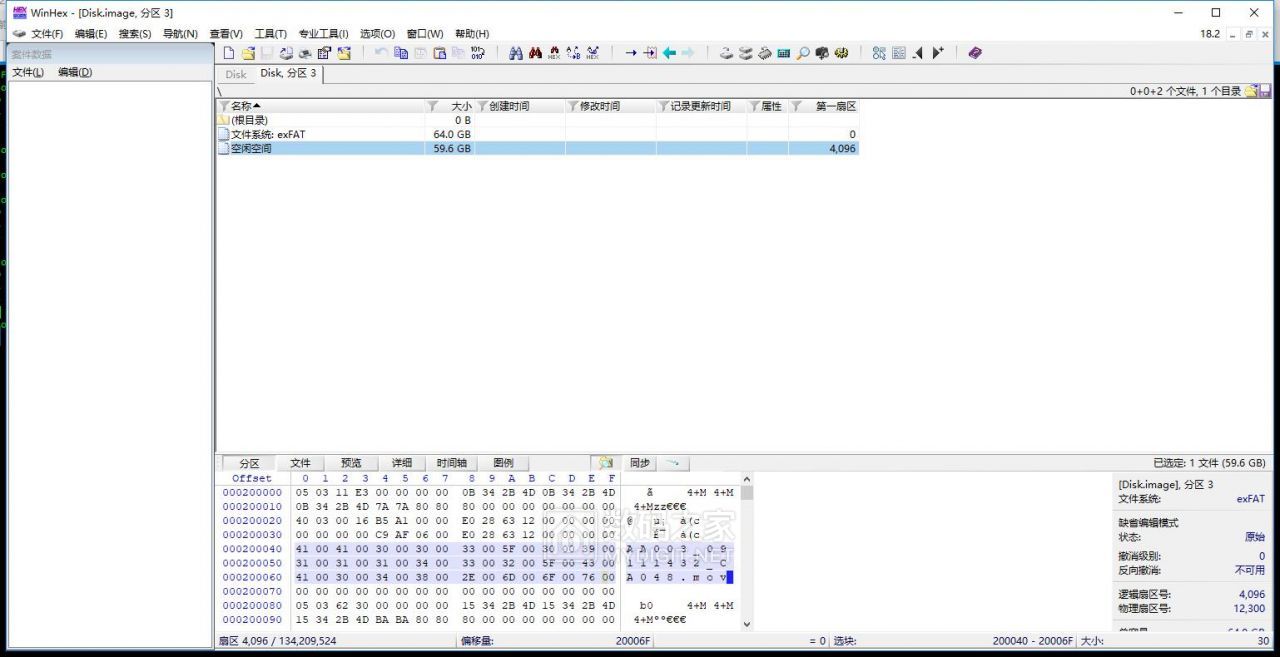

包含一个59.6G的分区（由于分区表损坏，此分区将不显示完整的目录结构）




双击可进入分区，查看到存在一些文件名（MOV正好符合摄影机格式），但是上层目录已丢失

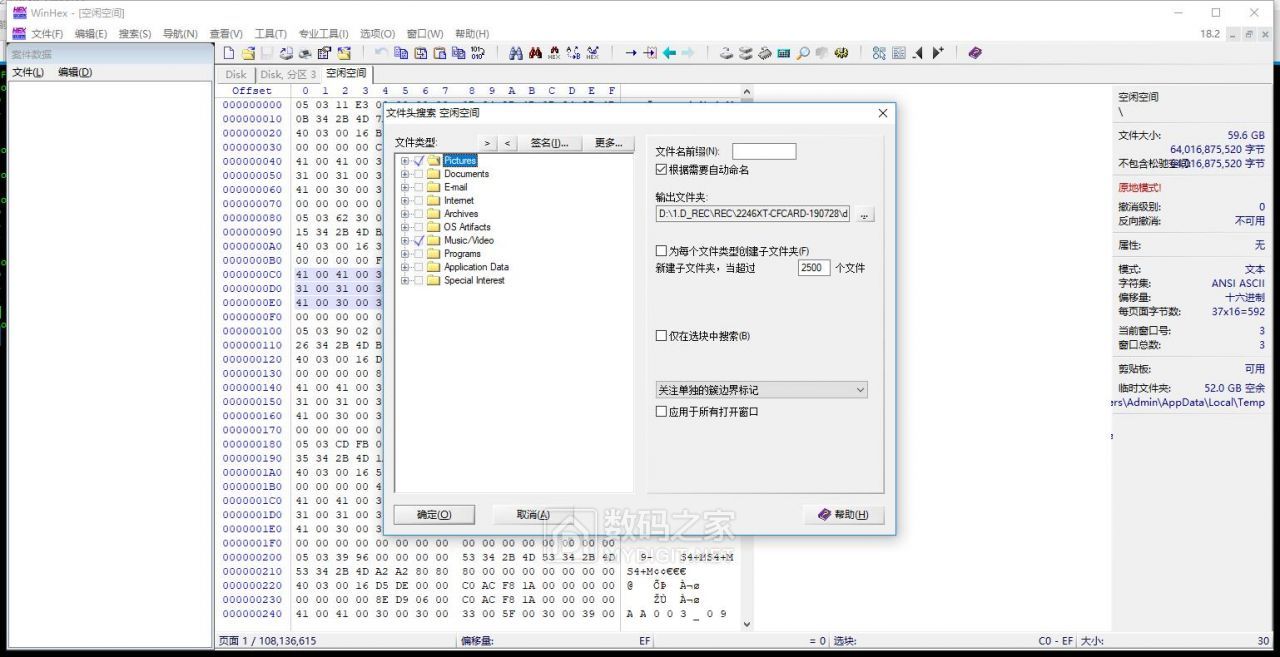

因此可以使用WinHex上的按文件类型恢复功能，因为此卡上只有视频文件，实质只需要勾选Video即可

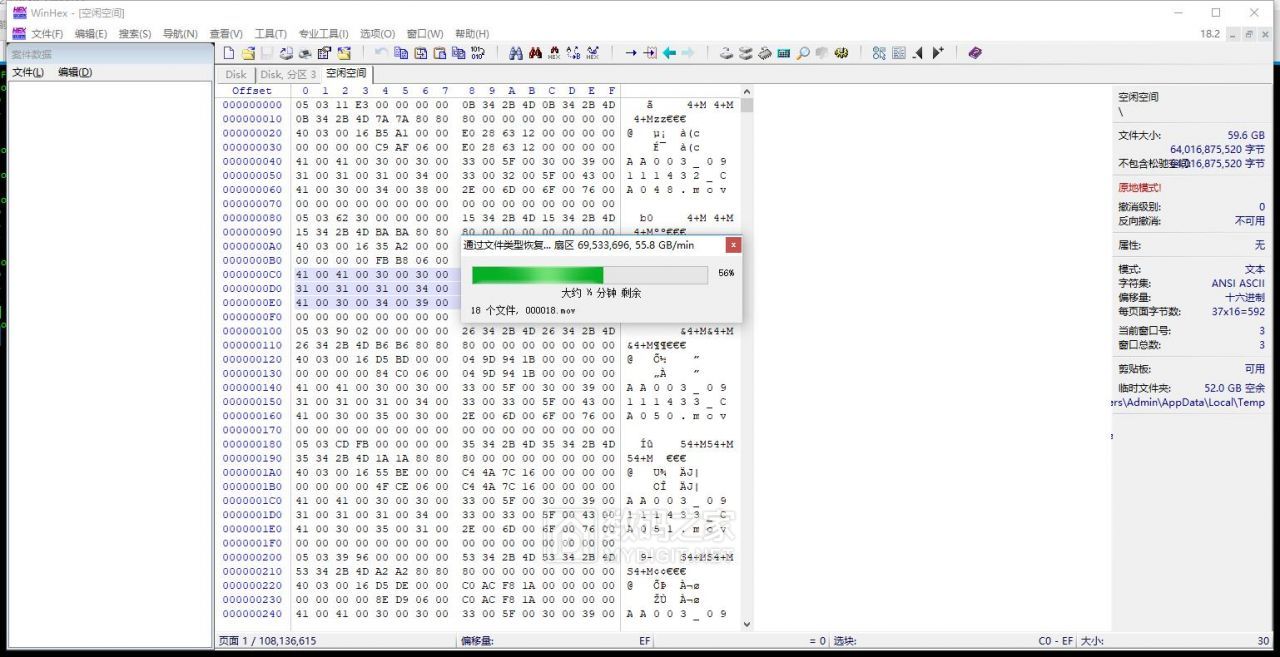

正在从镜像中恢复




恢复情况如下，共恢复出了18.4G的文件

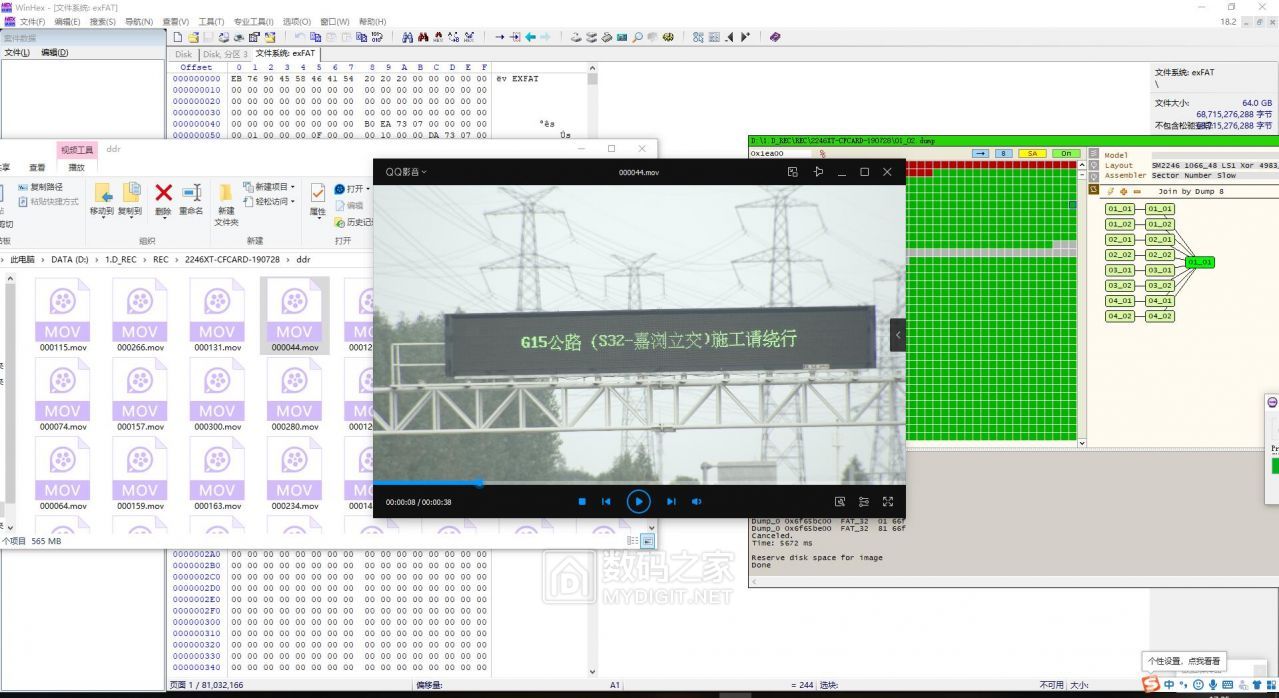

简单校验文件打开正常（至于FE上显示的红条，实质只是SM2246主控的Boot引导代码而已，引导代码不会被恢复）


至此，整个恢复过程结束，一小部分文件可能由于突然的断电影响了数据。读取时失败了
或者花屏的视频（当然也不一定是丢失的，可能是删除了的数据被恢复了）
网友对此结果基本满意，需要的文件基本得到了恢复
