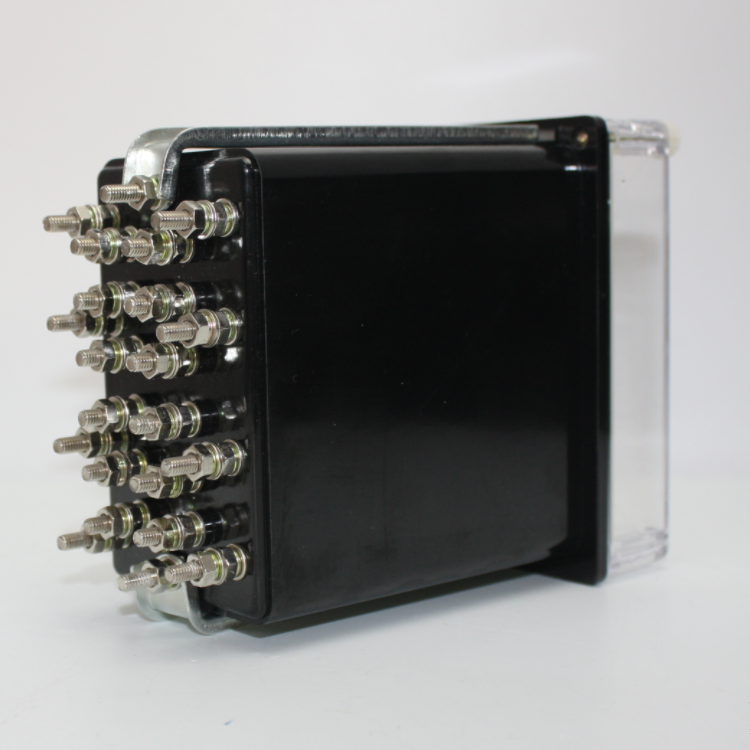

JOSEF约瑟 DZY-220中间继电器 DC220V 板前接线 绝缘耐压水平高

[JOSEF_cnrelay]

系列型号:

DZY-200系列中间继电器；DZY-201中间继电器；
DZY-202中间继电器；DZY-203中间继电器；
DZY-204中间继电器；DZY-205中间继电器；
DZY-206中间继电器；DZY-207中间继电器；
DZY-208中间继电器；DZY-209中间继电器；
DZY-210中间继电器；DZY-211中间继电器；
DZY-212中间继电器；DZY-213中间继电器；
DZY-214中间继电器；DZY-215中间继电器；
DZY-216中间继电器；DZY-217中间继电器；
DZY-218中间继电器；DZY-219中间继电器；
DZY-220中间继电器；DZY-221中间继电器；
DZY-222中间继电器；



一、概述

型号及含义：DZY-220代表直流电压型中间继电器，其中DZY为型号前缀，220表示其额定电压等级。

主要结构：继电器为阀型电磁式继电器，由线圈、“П”型导磁体、活动衔铁以及接触系统等组成。当线圈通电时，磁铁产生磁力带动衔铁吸合，从而控制触点的闭合或断开。

二、技术参数

动作值：继电器动作电压为额定电压的30%～70%。

保持值：保持电压不大于额定保持电压的70%，保持电流不大于额定保持电流的80%。

返回值：不小于额定值的5%。

介质强度：各导电电路与非带电部分及外壳之间应能承受2kV（有效值）、50Hz的交流试验电压，历时1min无绝缘击穿或闪络现象。

热性能：在环境温度为40℃时，电压绕组长期耐受110%额定电压，温升不大于65℃；电流绕组能耐受3倍额定电流，历时5s。

触点接通能力：主触点长期允许通过电流为5A，信号触点长期允许通过电流3A。

触点断开容量：在直流有感（τ=5ms）回路，U≤250V，I≤1A时，断开容量为50W；在交流（cosφ=0.4）回路，U≤250V，I≤3A时，为250VA。

三、特点

高可靠性：采用优质材料和先进工艺制造，具有较长的使用寿命和较低的故障率。

通用性强：具有多种规格和型号，适用于不同的应用场景和需求。

易于维护：结构简单，拆卸方便，便于维护和保养。

增加触点数量和容量：专为增加保护和控制回路的触点数量和触点容量而设计。

四、应用领域

DZY-220中间继电器广泛应用于交直流操作的各种保护和自动控制装置中，如电力系统、工业自动化、交通运输、石油化工等领域。在这些领域中，它承担着增加触点数量、提高控制精度和稳定性的重要任务。

五、使用注意事项

在选择DZY-220中间继电器时，需要根据实际负载需求选择合适的触点容量和操作频率。

安装时需注意环境条件和安装方式，确保继电器能够稳定可靠地工作。

接线时要特别注意电源的正负极，避免接反导致继电器损坏。

在使用过程中应避免频繁通断，以延长继电器的使用寿命。

综上所述，DZY-220中间继电器是一种功能强大、性能稳定的电力及自动化控制设备，其广泛应用和良好性能使得它成为电力及自动化系统中不可或缺的重要组成部分。
