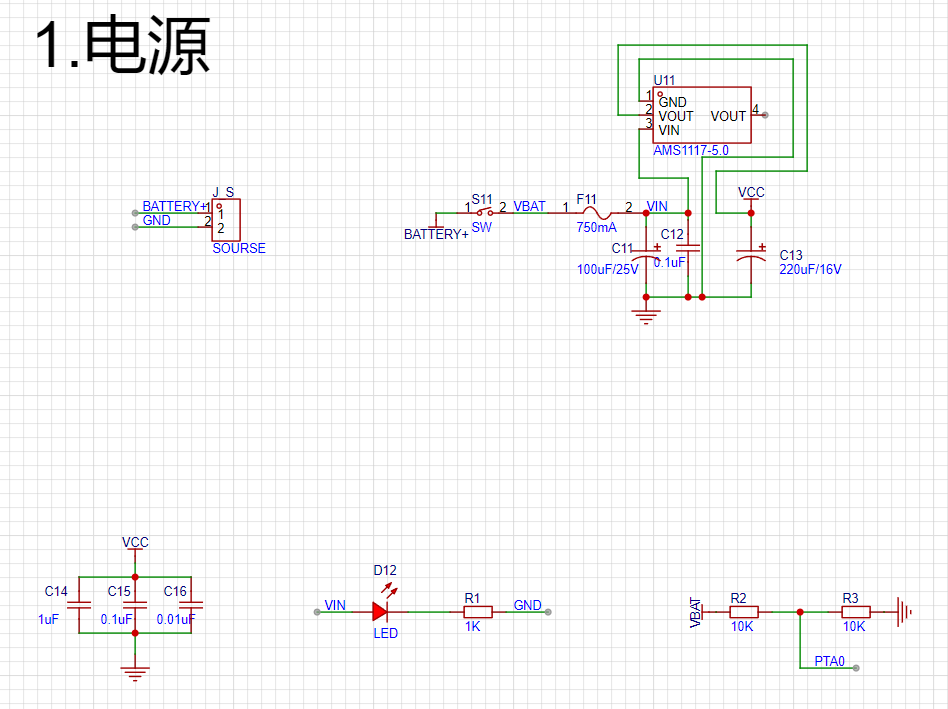

求助大神,上电后降压芯片异常发烫,过五分钟后板子彻底失去响应,BDM下载器无法连通。
用BDM下载器供电的时候一切正常,当通过电源上电的时候运行了五分钟左右板子就彻底没响应了,期间降压芯片异常发热。

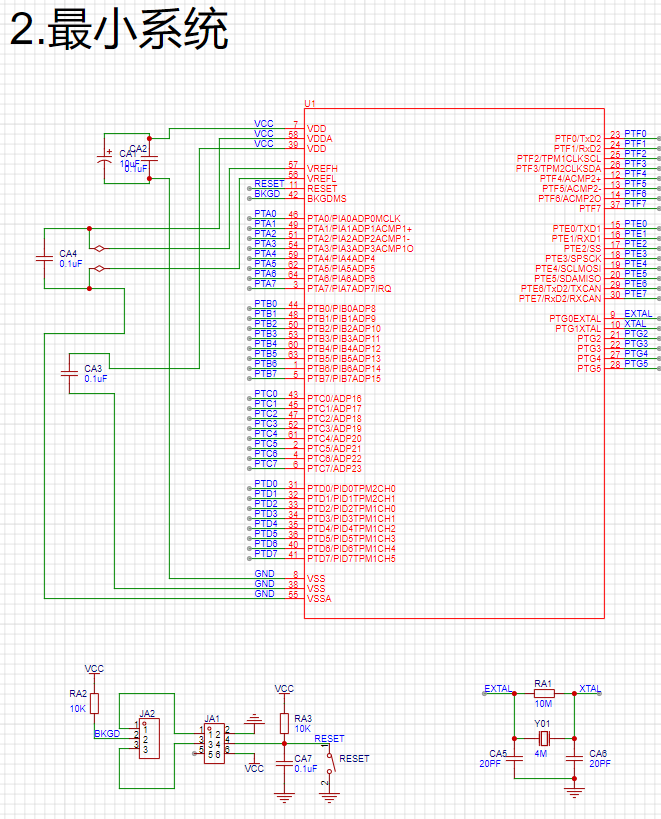

后续板子就一点反应没有了,使用的是MC9S08DZ60芯片,降压芯片用的是AMS1117-5.0
