约瑟电器 HJDZ-E260中间继电器 220VDC 板后接线抗干扰性能强

JOSEF_cnrelay 2024-10-08 11:36:32

系列型号：

HJDZ-A200静态中间继电器；HJDZ-A110静态中间继电器；

HJDZ-A002静态中间继电器；HJDZ-A004静态中间继电器；

HJDZ-E112静态中间继电器；HJDZ-E112L静态中间继电器；

HJDZ-E202静态中间继电器；HJDZ-E202L静态中间继电器；

HJDZ-E022静态中间继电器；HJDZ-E022L静态中间继电器；

HJDZ-E060静态中间继电器；HJDZ-E080静态中间继电器；

HJDZ-E240静态中间继电器；HJDZ-E260静态中间继电器；

HJDZ-E420静态中间继电器；HJDZ-E440静态中间继电器；

HJDZ-E600静态中间继电器；HJDZ-E620静态中间继电器；

HJDZ-E800静态中间继电器；

一、产品特点

结构紧凑：HJDZ-E260中间继电器体积小巧，可直接安装在开关柜导轨上，便于安装和布线。

多电压等级：支持多种额定电压，包括直流电压（如220VDC、110VDC、48VDC）和交流电压（如415VAC、380VAC、220VAC等），满足不同电路需求。

高触点容量：触点容量大，可长期接通较大电流，并能在一定条件下断开感性负载，确保电路的稳定运行。

低功耗：功耗较低，符合节能环保要求。

高绝缘电阻和介质强度：继电器外壳与外露带电端子之间具有较高的绝缘电阻和介质强度，确保电气安全。

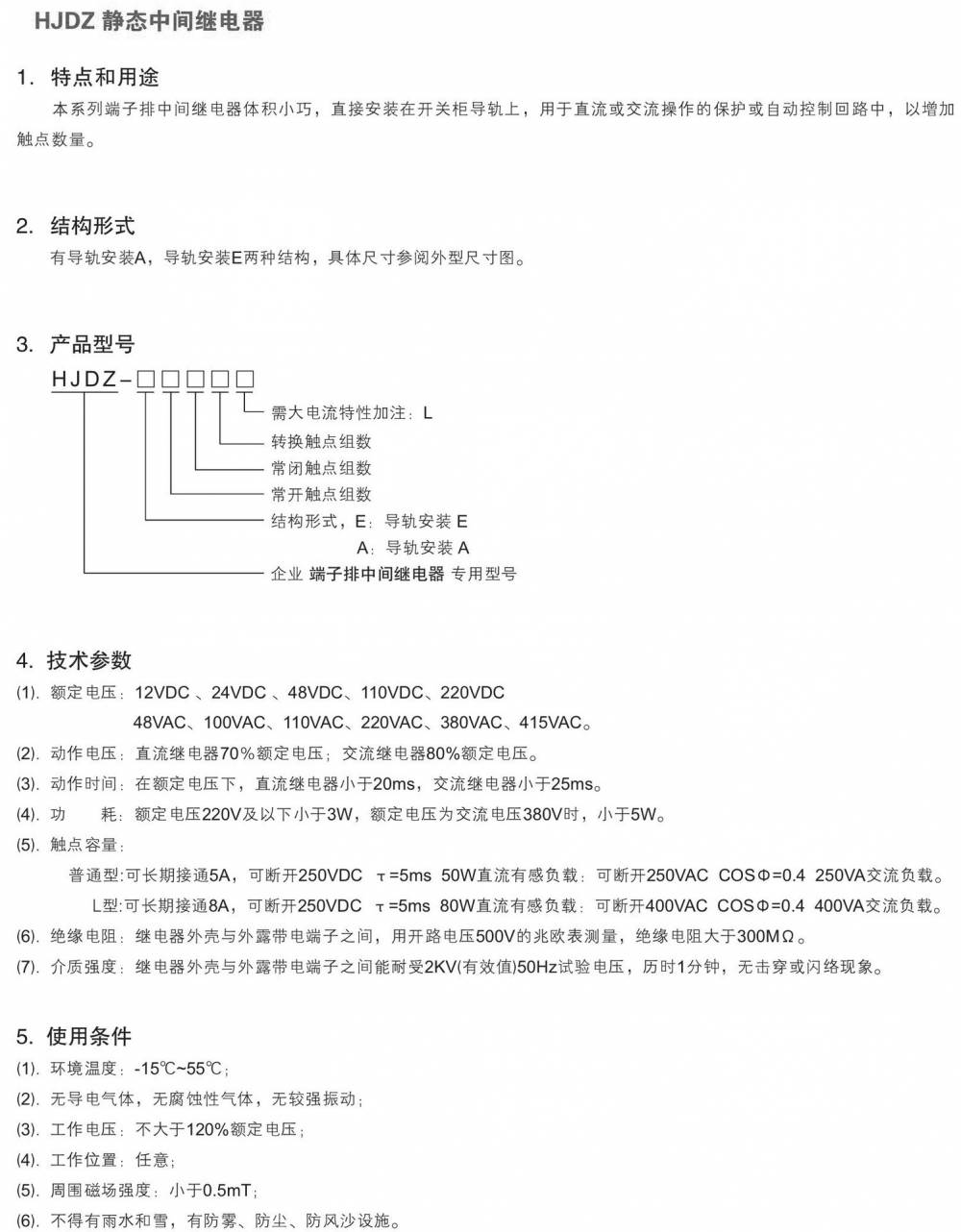

二、性能参数

额定电压：直流电压包括220VDC、110VDC、48VDC；交流电压包括415VAC、380VAC、220VAC等多种规格。

动作值：直流中间继电器不大于70%额定电压；交流中间继电器不大于80%额定电压。

返回值：不小于10%额定电压。

触点容量：普通型可长期接通5A电流，在特定条件下可断开直流或交流负载。L型具有更高的触点容量，可长期接通8A电流并断开更大功率的负载。

功耗：不大于5W（具体功耗可能因额定电压不同而有所差异）。

动作时间：直流中间继电器不大于30ms；交流中间继电器不大于35ms。

绝缘电阻：不小于300MΩ（用开路电压500V的兆欧表测量）。

介质强度：能承受2kV（有效值）50Hz试验电压，历时1分钟不击穿、无闪络。

三、使用条件

环境温度：一般要求在-15℃~55℃之间（不同来源可能略有差异），确保继电器在适宜的温度下工作。

无腐蚀性气体和较强振动：工作环境应无导电气体、无腐蚀性气体和较强振动，以保证继电器的正常运行。

工作电压：不大于120%额定电压，避免过电压损坏继电器。

防护设施：安装位置不得有雨水和雪，应有防雾、防尘、防风沙设施。

四、应用场景

HJDZ-E260中间继电器广泛应用于工业自动化控制、电力系统控制、交通信号控制以及家用电器控制等领域。在工业自动化生产线中，它可以用于控制各种机械设备的启动、停止和调速；在电力系统中，则用于控制发电机、变压器和断路器等设备的运行状态；在交通信号系统中，用于控制红绿灯的切换和计时；在家用电器中，则用于控制空调、冰箱等设备的运行状态。

五、注意事项

在使用HJDZ-E260中间继电器时，应确保电源电压、电流等参数符合继电器的额定值要求。

定期检查继电器的触点磨损情况，及时更换磨损严重的触点以保证继电器的正常工作。

避免继电器长时间承受超过其额定容量的电压和电流，以防止过载损坏。

在安装和接线过程中，应遵循相关的安全规范和操作规程，确保人身和设备的安全。

综上所述，HJDZ-E260中间继电器以其结构紧凑、多电压等级、高触点容量和低功耗等特点，在电气控制系统中发挥着重要作用。
