这是我参加朝闻道知识分享大赛的第 49 篇文章

数据字典 :

处理逻辑 处理逻辑的定义仅对数据流程图中最底层的处理逻辑加以说明。

例：处理逻辑定义
处理逻辑编号：	P02-03
处理逻辑名称：	计算电费
简述：	计算应缴纳的电费
输入数据流：	数据流电费价格，来源于数据存储文件价格表；数据流电量和用户类别，来源于处理逻辑“读电表数字处理”和“数据存储”拥护文件
处理：	根据数据流"用电量"和"用户信息“,检索用户文件―确定该用户类别∶再根据己确定的该用户类别,检索数据存储价格表文件,以确定该用户的收费标准,得到单价∶用单价和用电量相乘得i该用户应变纳的电费。
输出数据流：	数据流"电费“一是去外部项用户,二是写数据存储用户电费账目立件。
处理频率：	对每个用户每月处理一次

描述处理逻辑的方法

判断树 判断表 结构化程序语言

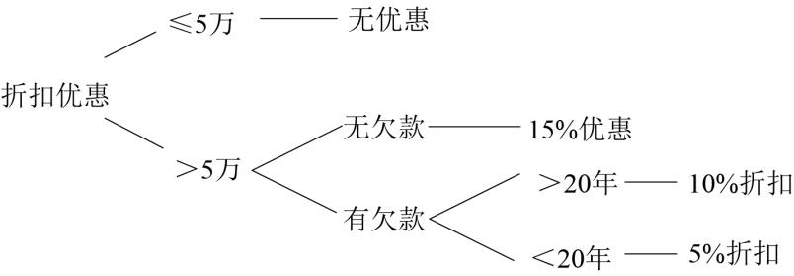

判断树  以某企业销售策略为例构造判断树和判断表。某企业对不同交易额、不同信用的新老客户采取不同的优惠待遇，具体策略是：每年交易额小于等于5万的客户不给优惠；每年的交易额大于5万的客户，如无欠款，给15%的折扣率；如果有欠款，还应考虑客户与本企业的交易时间，交易时间大于等于20年，折扣率10%，小于20年，折扣率5%。

 判断树比较直观，容易理解，但当条件多时，不容易清楚地表达出整个判别过程。

练习 ：某工厂对工人超产奖励的政策为:该厂生产两种产品A和B。凡工人每月的实际生产量超过计划指标者均有奖励。奖励政策为:对于产品A的生产者:超产数N小于或等于50件时，每超产一件奖励1元;超产数N大于50件、小于或等于100件时，大于50的部分每件奖励1.25元，其余每件奖励1元;超产数大于100件时，超过100的部分每件奖励1.5元，其余按超产100件以内的方案处理。对于B产品的生产者，超产数N小于 或等于25件时，每超产一件奖励2元，N大于25、小于或等于50件时，超过25件的部分每件奖励2.5元，其余按超产25件以内处理; N大于50件者，超过件部分每件奖励3元，其余按超产50件以内处理。绘制判定树。

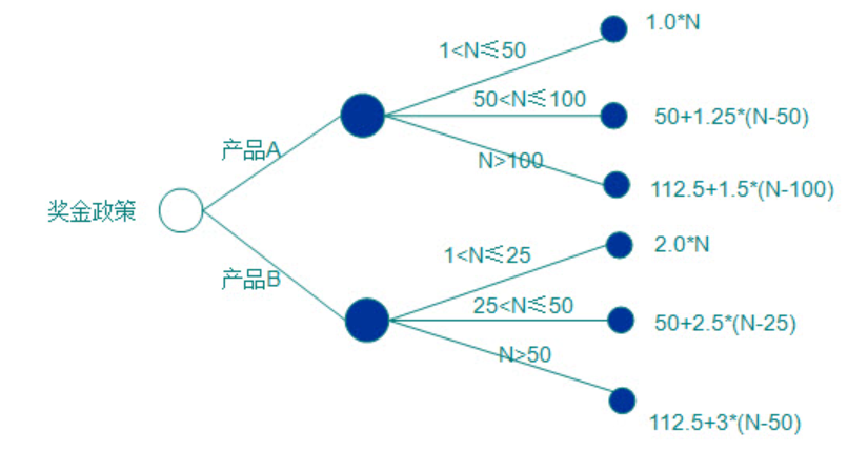

参考答案

 描述处理逻辑的方法：

判断表 例如某库存采购策略如下：若库存量大于等于库存上限，则发出库存上限报警；若库存量未超过库存上限，但库存量大于订货点，则不做任何行动；当库存量小于等于订货点时，则开始订货；当库存量低于库存下限时发出下限警报。

决策规则号		1	2	3	4
条件	库存量≥库存上限	Y	N	N	N
	库存量≤订货点	N	N	Y	Y
	库存量<库存下限	N	N	N	Y
行动	上限报警	√
	不行动		√
	订货			√
	下限报警				√

结构化程序语言 结构化程序语言是一种模仿计算机语言的处理逻辑描述方法。它使用了由“IF”、“THEN”、“ELSE”等词组成的规范化语言。 例如某仓库发货方案如下：客户欠款时间不大于30天，如果需求量不大于库存量则立即发货；否则先按库存量发货，进货后再补发。客户欠款时间不大于100天，如果需求量不大于库存量则先付款再发货；否则不发货。客户欠款大于100天要求客户先付欠款。

---建立新系统逻辑模型----

确定系统目标 系统功能目标 系统所能处理的特定业务和处理这些业务的质量 系统技术目标 系统应具有的技术性能和应达到的技术水平 系统经济目标 系统开发的预期投资费用和预期经济效益

确定新系统的业务流程 确定新系统业务流程的具体内容包括： 对企业的业务流程进行分析讨论，找出业务流程中仍不合理的地方； 对业务流程中不合理的过程进行优化，分析优化后将带来的益处； 确定新系统的业务流程。

确定新系统的数据和数据流程 确定新系统的数据和数据流程具体内容包括： 与用户讨论数据指标体系是否全面合理，数据精度是否满足要求等有关内容，确认最终的数据指标体系和数据字典。 对数据流程进行分析讨论，找出数据流程中仍不合理的地方。 对数据流程中不合理的过程进行优化，分析优化后将带来的益处。 确定新系统的数据流程。

----建立新系统逻辑模型----

确定新系统的功能模型 确定新系统的功能模型就是对新系统进行子系统的划分

确定新系统的数据资源分布 在系统功能分析和子系统划分之后，应该确定数据资源在新系统中的存放位置

确定新系统中的管理模型 在计算机技术支持下，一些较复杂的现代管理方法的应用具有了实现的可能

--------------系统分析报告-------------

主要内容：

组织情况概述； 现行系统概述； 新系统在各个业务处理环节拟采用的管理方法、算法或模型； 与新的系统相配套的管理制度和运行体制的建立； 系统设计与实施的初步计划。

主要作用：

描述了目标系统的逻辑模型，作为开发人员进行系统设计和实施的基础； 作为用户和开发人员之间的协议或合同，为双方的交流和监督提供基础； 作为目标系统验收和评价的依据。

系统分析报告是系统开发过程中的一份重要文档， 必须完整、一致、精确且简明易懂。
