✦AcrelEMS 3.0智慧能源管理平台✦

安科瑞汪洋/汪小姐/汪女士---Acrelwy

系统介绍

AcrelEMS 3.0智慧能源管理平台对企业微电网分布式电源、市政电源、储能系统、充电设施以及各类交直流负荷的运行状态实时监视、智能预测、动态调配，优化策略，诊断告警，可调度源荷有序互动、能源全景分析，满足企业微电网能效管理数字化、安全分析智能化、调整控制动态化、全景分析可视化的需求，完成不同策略下光储充资源之间的灵活互动与经济运行，降低用户能源成本，提高企业微电网运行效率。

系统架构

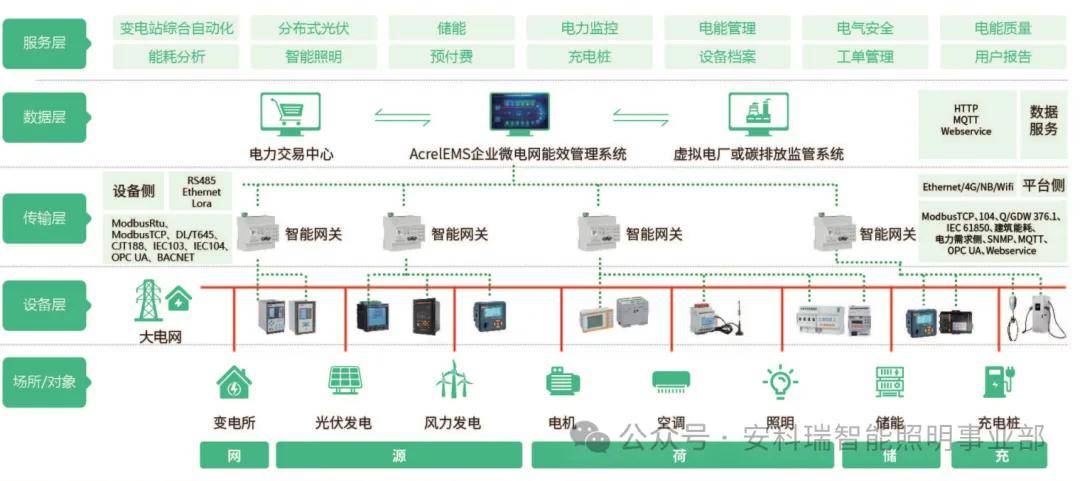

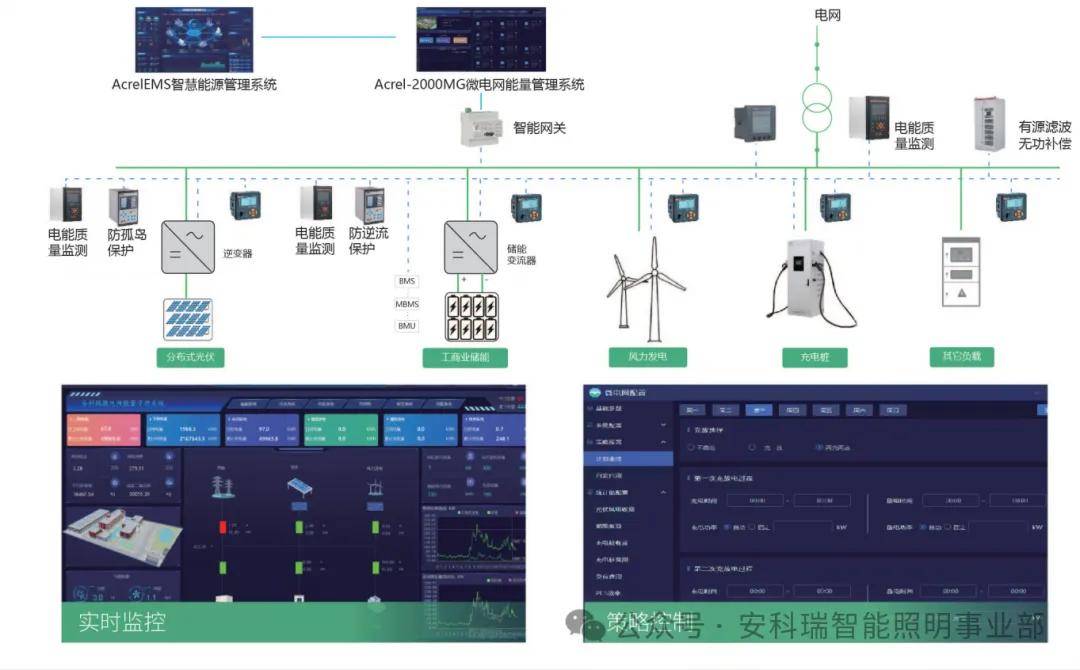

系统覆盖企业微电网“源-网-荷-储-充”各环节，通过智能网关采集测控装置、光伏、储能、充电桩常规负荷数据，根据负荷变化和电网调度进行优化控制，促进新能源消纳的同时降低对电网的最大需量，使之运行更安全，更高效。

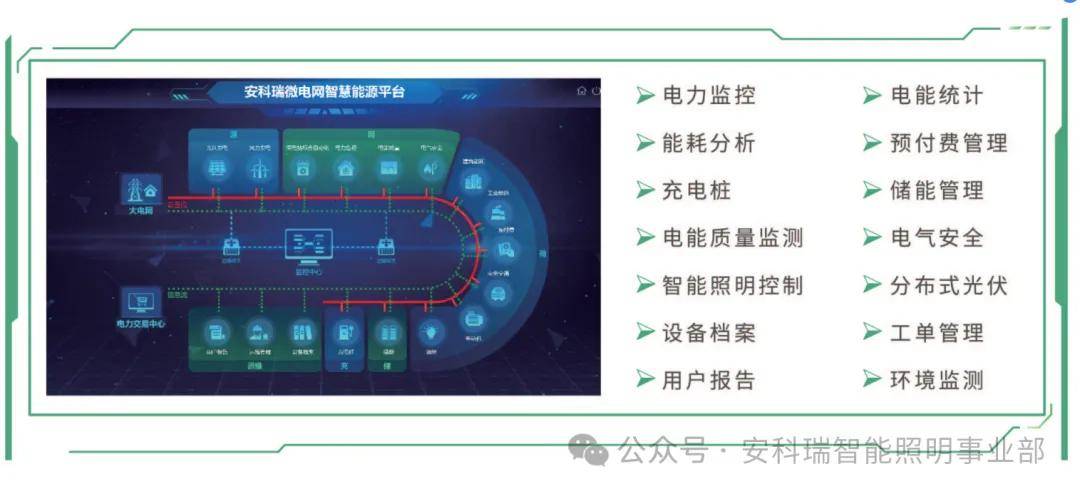

✦微电网能量管理系统✦

系统介绍

安科瑞Acrel-2000MG微电网能量管理系统是AcrelEMS 3.0智慧能源管理平台的子系统之一，是基于全景监控、智能预测、优化控制、多能互补、源荷互动、智能运维的理念而打造的企业微电网新能源全景全生命周期解决方案，为日益复杂的新型电力系统提供包括产品、集成、管理、增值服务等全流程一揽子解决方案。

系统架构

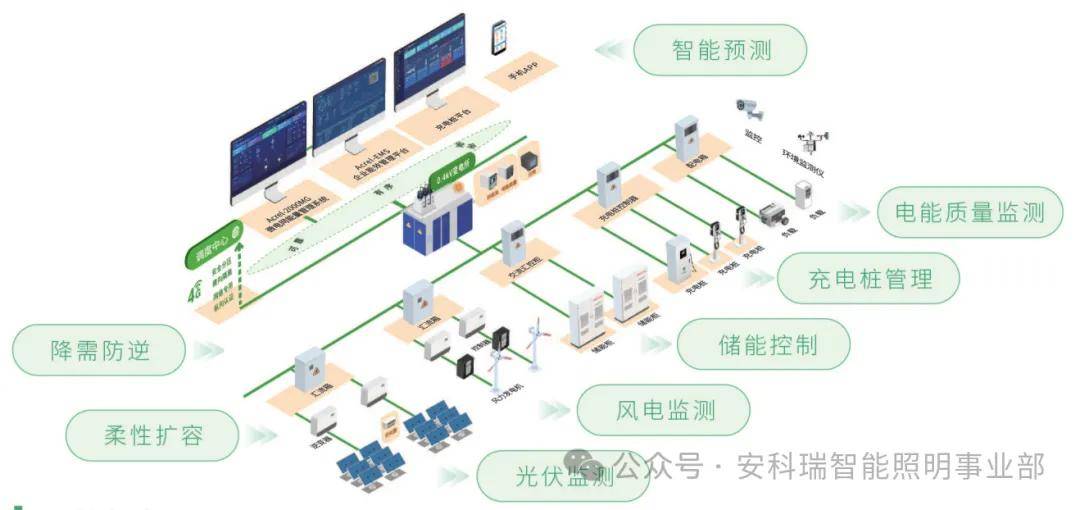

系统实时采集光伏、风力发电、储能系统、充电桩以及传统供配电系统数据进行分析，在保障电网安全稳定的基础上以经济优化运行为目标，采用基于博弈论的功率协调分配技术，实现分布式可再生能源发电、充电设施、储能设备之间能量的互动融合和灵活调配，促进新能源消纳，补偿负荷波动，实现需量管理、减小峰谷差、平滑负荷，降低用电成本、提高新能源投资回报率。

✦AcrelEMS2.0企业微电网能效管理平台✦

系统介绍

AcrelEMS2.0企业微电网能效管理平台通过在源、网、荷、储、充的各个关键节点安装监测、分析、保护、治理装置，通过边缘计算网关采集有关运行数据，深入统计分析能源消耗，评估能源使用效率和能源实绩、进行行业对标，挖掘用户节能潜力，提高用户能源效益，为用户能源使用规划、降低能源成本，降低能源消耗总量和强度，降低碳排放总量和强度提供决策支撑。

系统架构

平台采用开放的分层分布式网络结构，主要由设备层、传输层、应用层组成。通过一个平台融合了电力监控、电能统计、电气安全、电能质量监测治理、智能照明控制、预付费等模块，各功能模块数据互联互通，高效互动。

✦变电站综合自动化系统✦

系统介绍

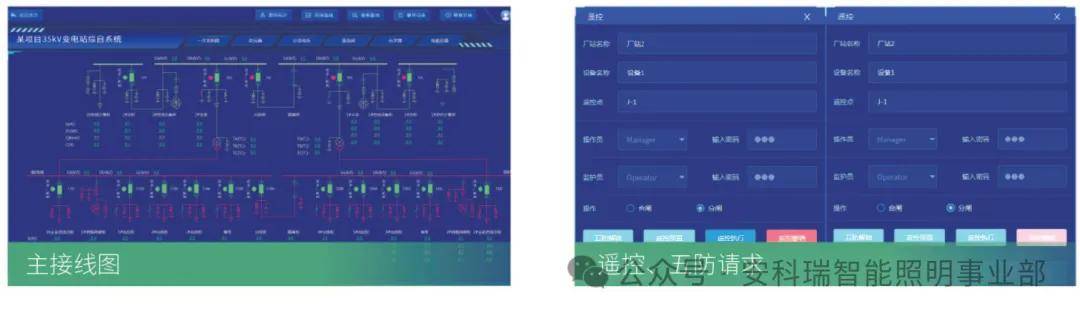

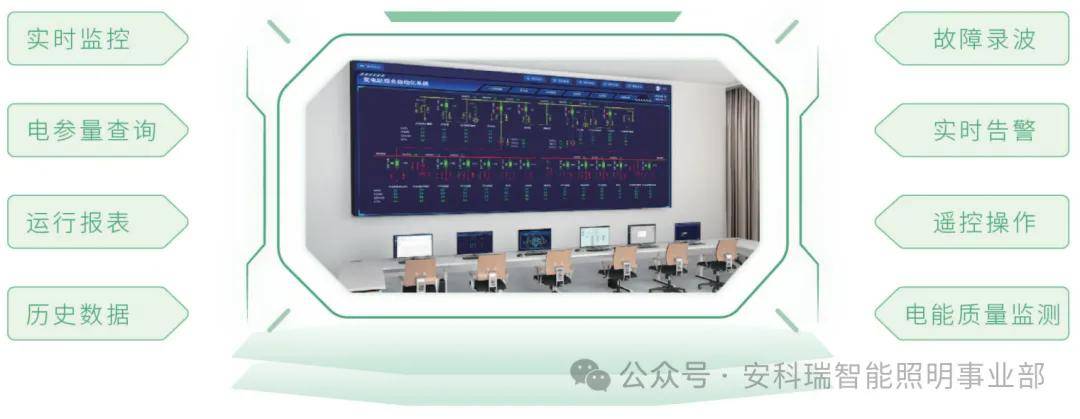

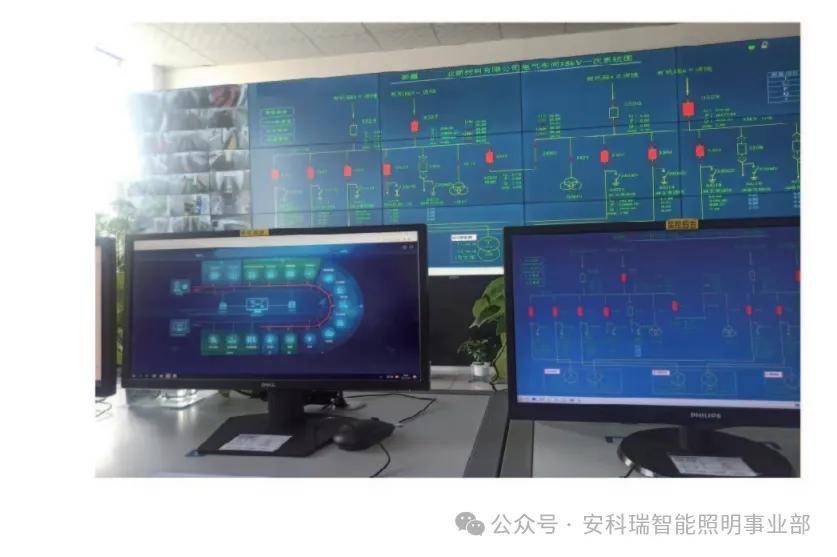

变电站综合自动化系统为企业变电站提供了完整的SCADA功能，包括主接线图、设备工况、实时数据显示、定值管理、SOE报警/记录/查询/打印、棒图、实时/历史曲线、语音报警、历史信息查询、用户权限管理、各种运行数据统计分析报表等。系统可以协助运维人员快速故障分析、定位和排除问题，对配电系统和用电设备进行用能分析和能效管理。可以帮助企业提高供电可靠性、降低运营成本、提高生产效率，加快供配电过程中异常状态的反应速度。

系统架构

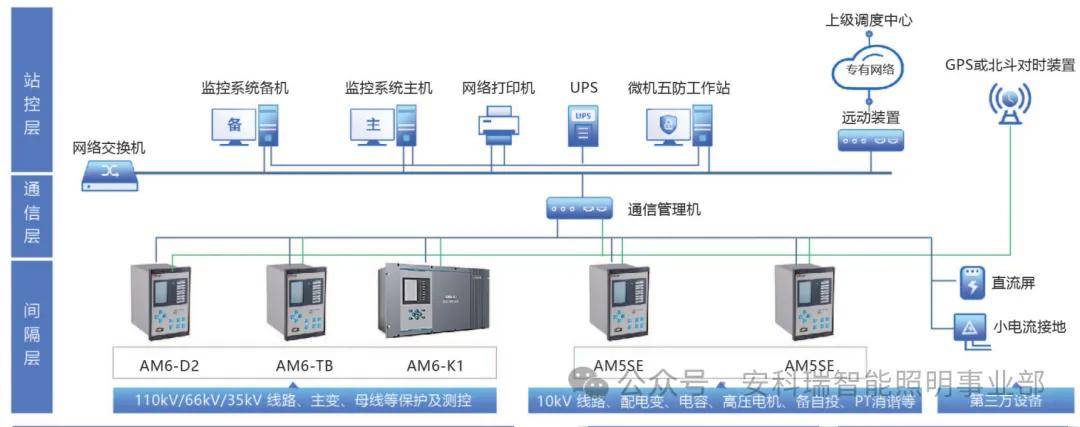

系统分为间隔层、通讯层和站控层。间隔层设备为变电站微机保护测控装置，可采用集中组屏安装，也可以分散安装在开关柜上。通讯层包含通讯管理机和网络交换机。间隔层设备接入通讯管理机，转换成以太网后上传系统，也可以通过以太网直接接入系统。站控层包括工程师站、操作员站等，是变电站人机接口，用于实时显示变电站遥测、遥信数据，并提供遥控、遥调、报表、告警等功能。

✦电能质量治理系统✦

系统介绍

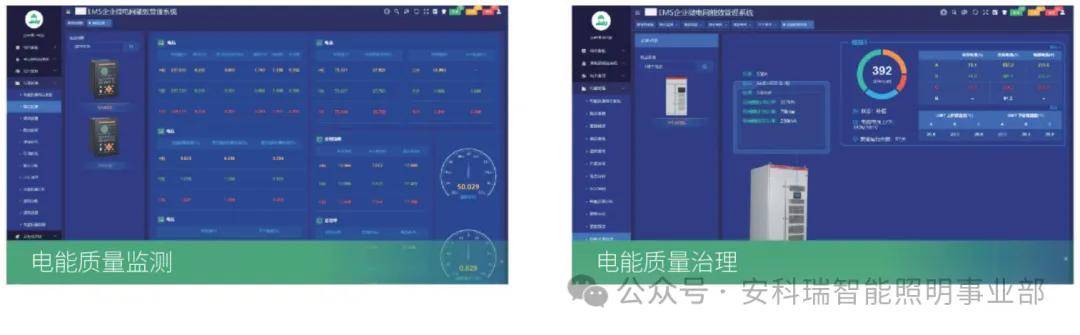

电能质量治理系统主要是研究供配电系统中的无功补偿和谐波治理问题，主要的产品有电能质量在线监测装置、有源电力滤波装置、低压无功功率补偿装置、静止无功发生器、混合动态滤波补偿装置、混合动态消谐补偿装置、智慧型动态无功补偿装置、谐波保护器等，适用于新建、改建、扩建和技改项目中工业与民用及公共建筑内电气设备的无功补偿、谐波抑制及综合治理等，可根据不同行业类型和负载类型的电能质量问题提供合适的解决方案，以达到改善供电质量和确保电力系统安全经济运行的目的。

系统架构

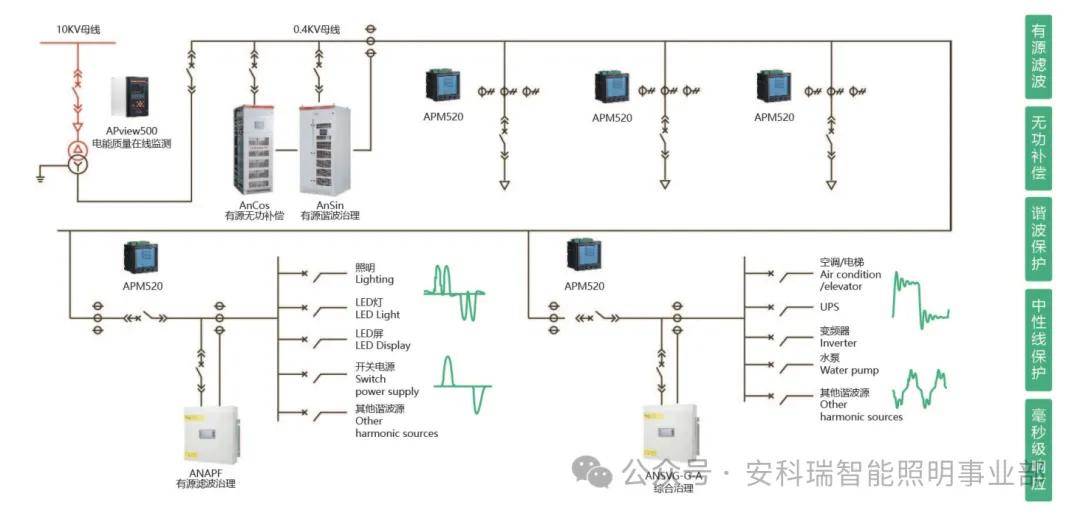

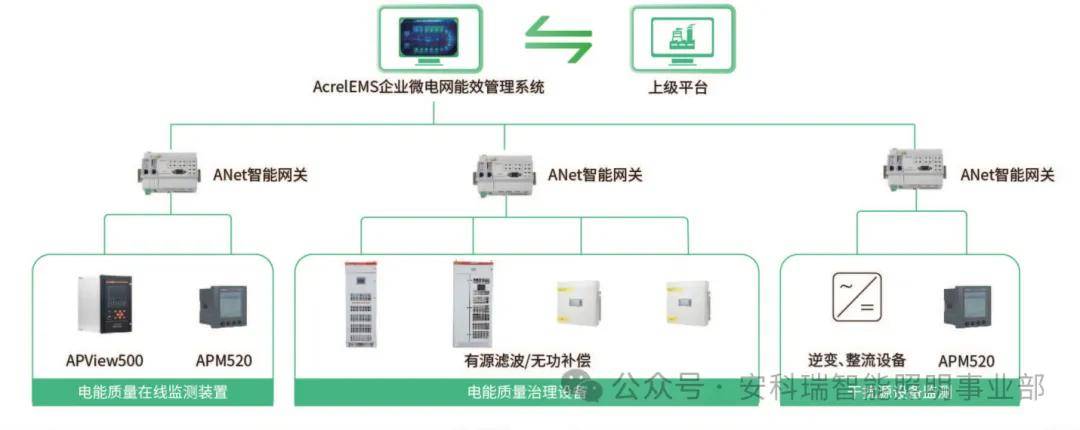

电能质量治理系统提供电能质量的监测、分析和治理解决方案，系统可监测企业微电网电能质量数据和治理情况，及时对异常进行预警，数据可上传AcrelEMS平台。系统包含电能质量在线监测装置和电能质量治理装置，装置可通过以太网或RS485通讯接口接入ANet智能网关，然后数据上传AcrelEMS企业微电网能效管理平台。

✦能耗管理系统✦

系统介绍

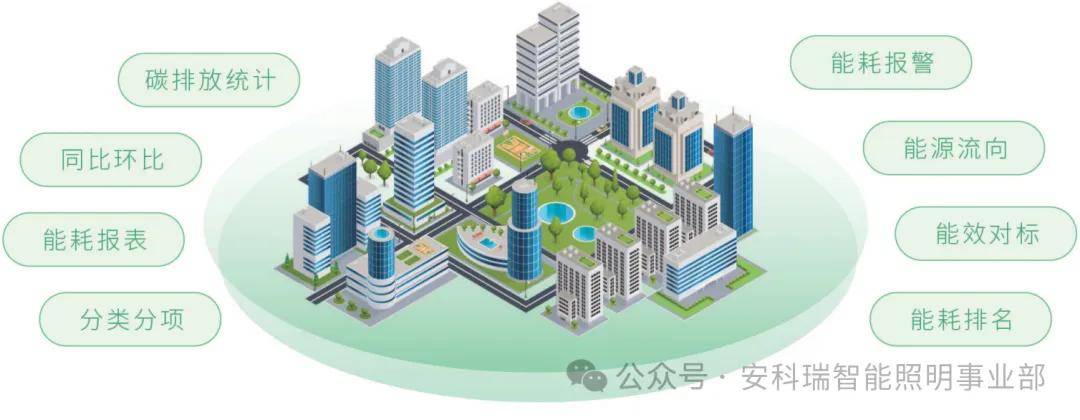

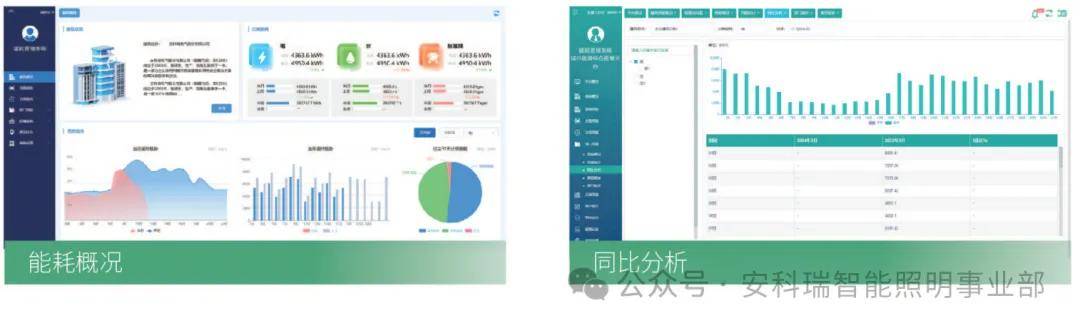

能耗管理系统使用物联网技术采集分布各地的电表、水表、燃气表等能源计量仪表数据，同时使用大数据技术对数据进行处理与存储。为满足用户对能源消耗的精细化管理，平台提供能耗看板、支路能耗统计、能耗同比/环比比较、能源流向图、能耗折标、单耗分析、能耗报表等多种功能。最终目的是为用户节能提供有效的节能管理手段，系统支持用户移动端、WEB端访问。

系统架构

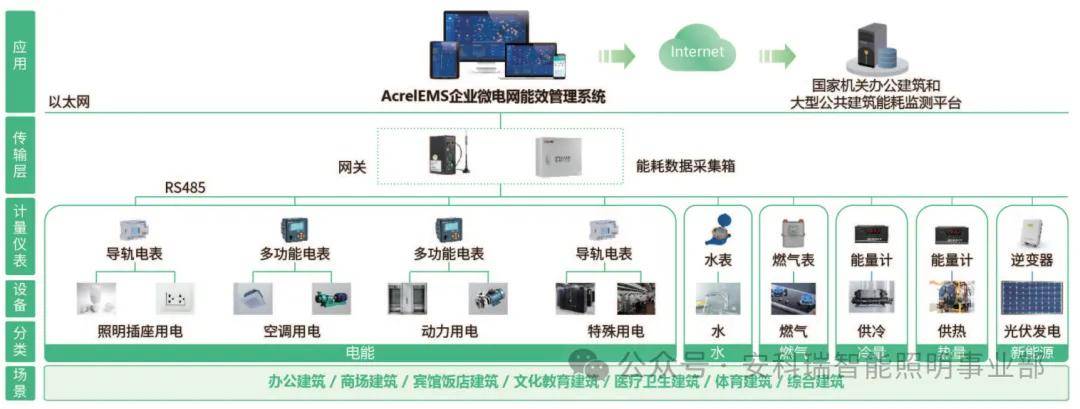

系统可采集各类智能计量器具数据，实现对企业能耗数据的分类分项统计。系统分为设备层、数据层和系统层。设备层包括多功能电表、水表、燃气表、冷/热量表等等;数据层包括智能网关或数据融合终端，兼容各类标准通讯接口和国内外主流通讯协议，支持本地存储，断点续传、失电报警功能，采集数据后经过压缩、加密后上传系统，保证数据传输稳定、安全、可靠性。

✦智能照明控制系统✦

系统介绍

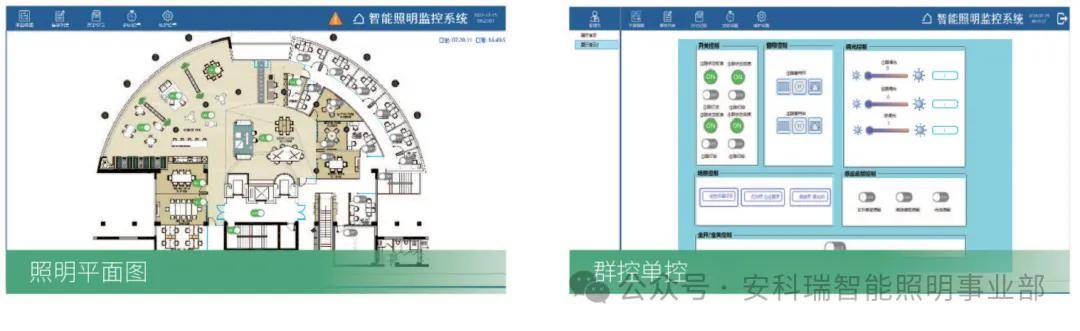

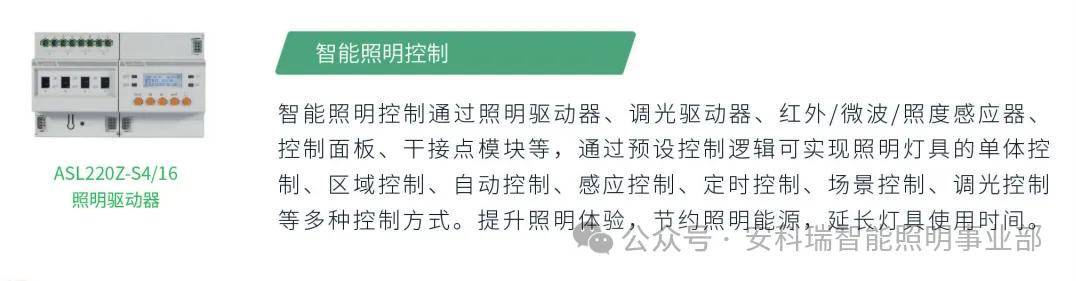

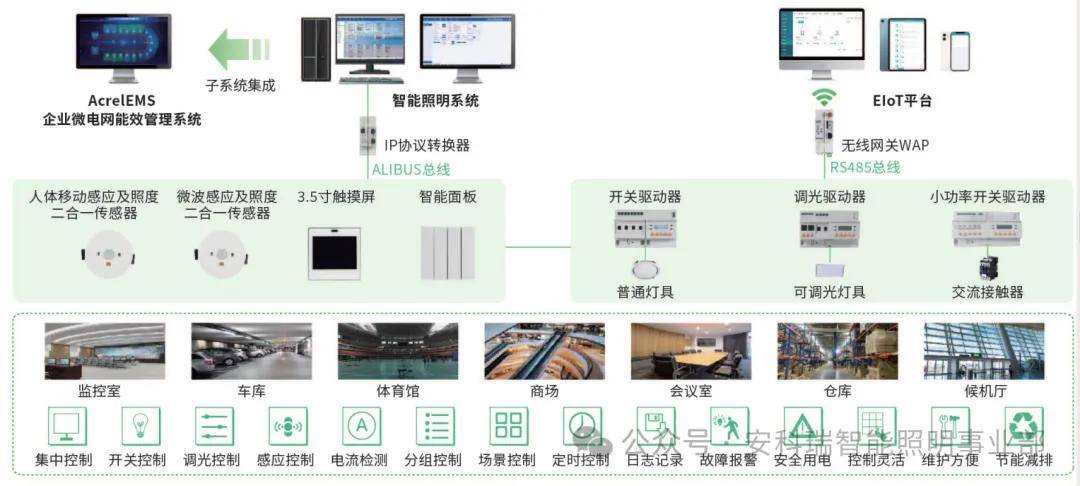

ALIBUS智能照明产品采用RS485总线技术，技术成熟可靠，安全稳定。开关驱动器具备独立工作的能力，模块化设计，可以任意拼接扩展，同时预留1/0口以及Modbus接口，还可以满足与AcreIEMS企业微电网能效管理平台进行数据交换，适合于各类商业办公建筑、医院、学校、酒店，以及体育场所、机场、隧道、车站等项目的照明控制需求。

系统架构

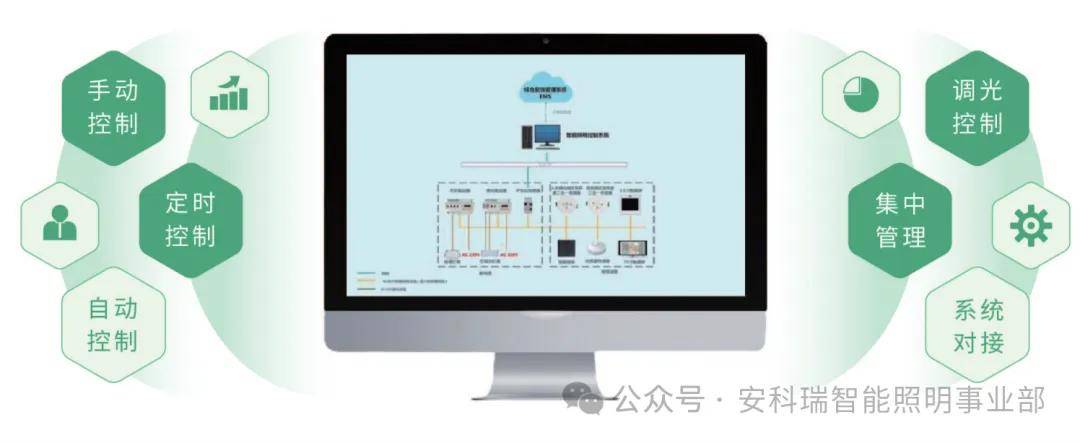

系统可分为输入设备、输出设备、辅助设备和控制软件四部分。

输入设备:系统的控制命令输入设备，一般安装在室内现场，各种面板、传感器是常见设备。

输出设备:系统的执行机构，一般安装在配电箱内，通常有开关驱动器和调光驱动器两种。

辅助模块:为系统提供组网、供电的辅助设备，通常有网关、辅助电源、信号中继器等。

控制软件:系统的核心与大脑，一般设在控制中心，存储分析数据，制定与下发控制策略。

✦综合计费管理系统✦

系统介绍

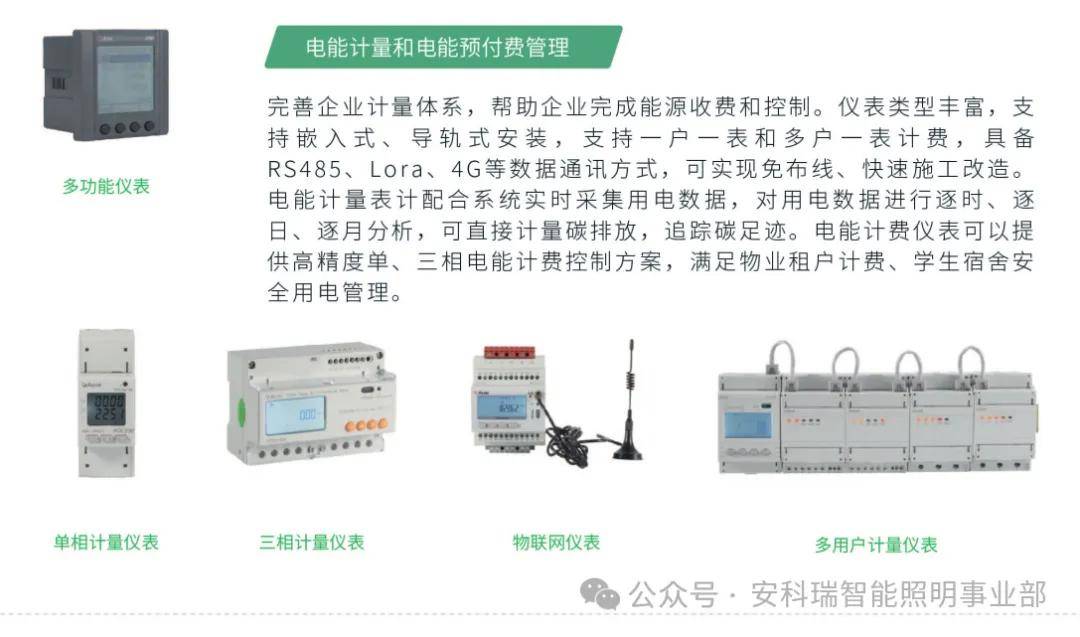

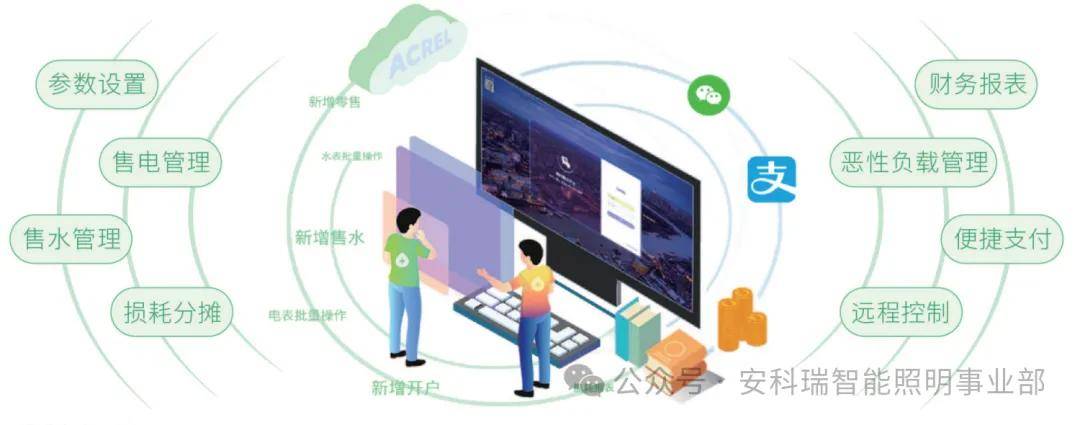

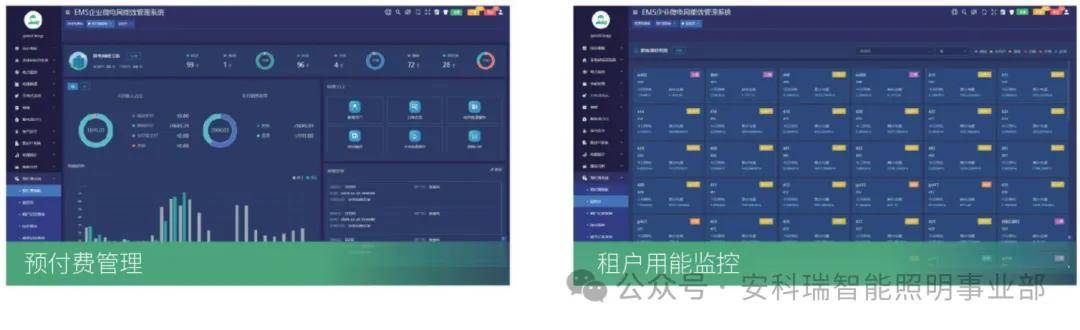

综合计费管理系统帮助转供电主体向租户收取电费和水费，包括远程抄表、费用统计、损耗公摊、公耗分摊、财务报表等，协助转供电主体更高效的解决电费水费收取难题。综合计费管理系统主要包含预付费电表、阀控水表、智能网关和计费管理软件组成。系统主要完成费控电表/水表参数设置，商户售电/售水管理、损耗分摊及能耗统计工作，适用于商业广场、学生公寓、工业园区和办公楼宇等。

系统架构

综合计费管理系统可分为设备层、通讯层和系统层。设备层包括预付费电表、费控水表和其它管理电表等等。电表和水表根据现场实际情况可以采用有线通讯方式，也可以采用4G无线通讯方式。通讯层包括智能网关，通过RS485接口采集设备层预付费电表/水表以及其它仪表数据，并上传给计费系统。系统层包括预计费管理软件和应用软件等，实现用电用水计费管理功能。

✦充电桩运营管理系统✦

系统介绍

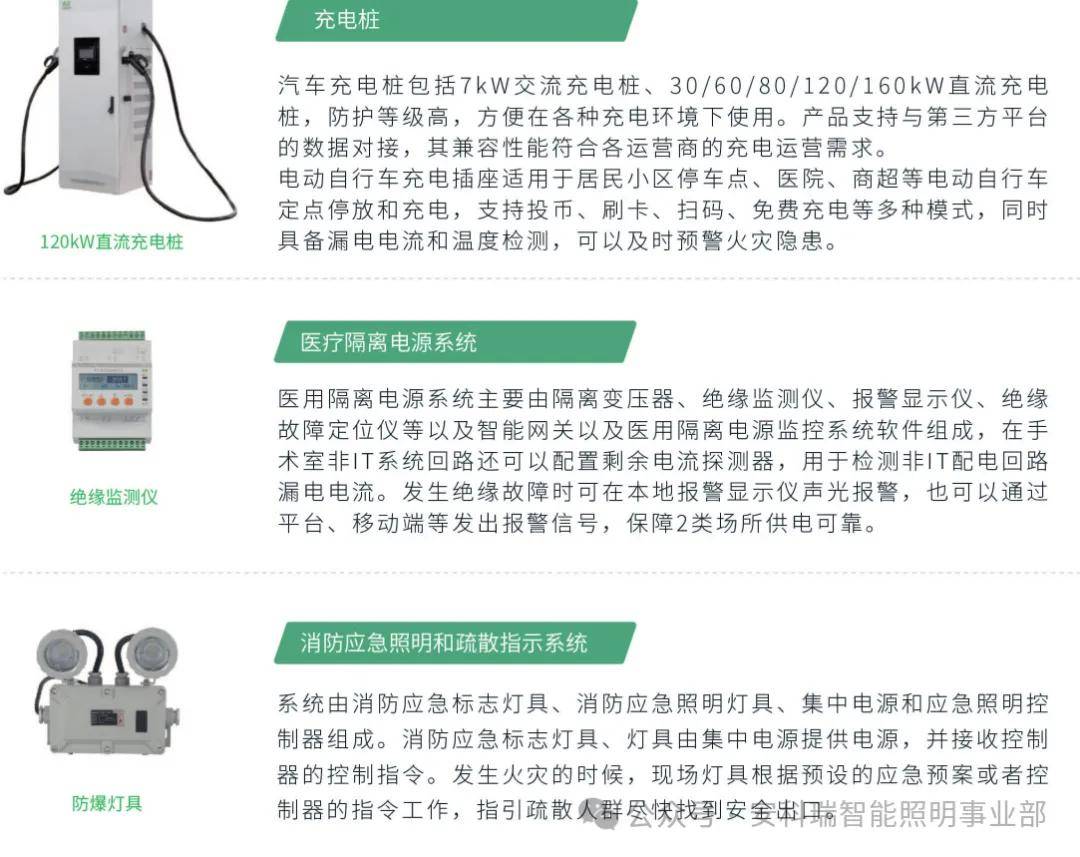

安科瑞充电桩运营管理解决方案为用户提供交直流充电桩、电动自行车以及充电桩运营管理平台解决方案，汽车充电桩包括7kW交流充电桩、30/60/80/120/160kW直流充电桩，来满足新能源汽车快速发展，智能运营管理的市场需求。充电运营管理平台包括充电交易管理和运维管理，可以帮助用户享受高效便捷的充电服务，微信小程序、微信公众号、支付宝小程序、支付宝服务窗等，充电方式多样化，充电计费可以选择计时、计电度、计金额方式，同时系统会根据供配电系统以及变压器负荷率来动态控制和调整充电功率，避免过负荷，提高供电系统稳定性。

系统架构

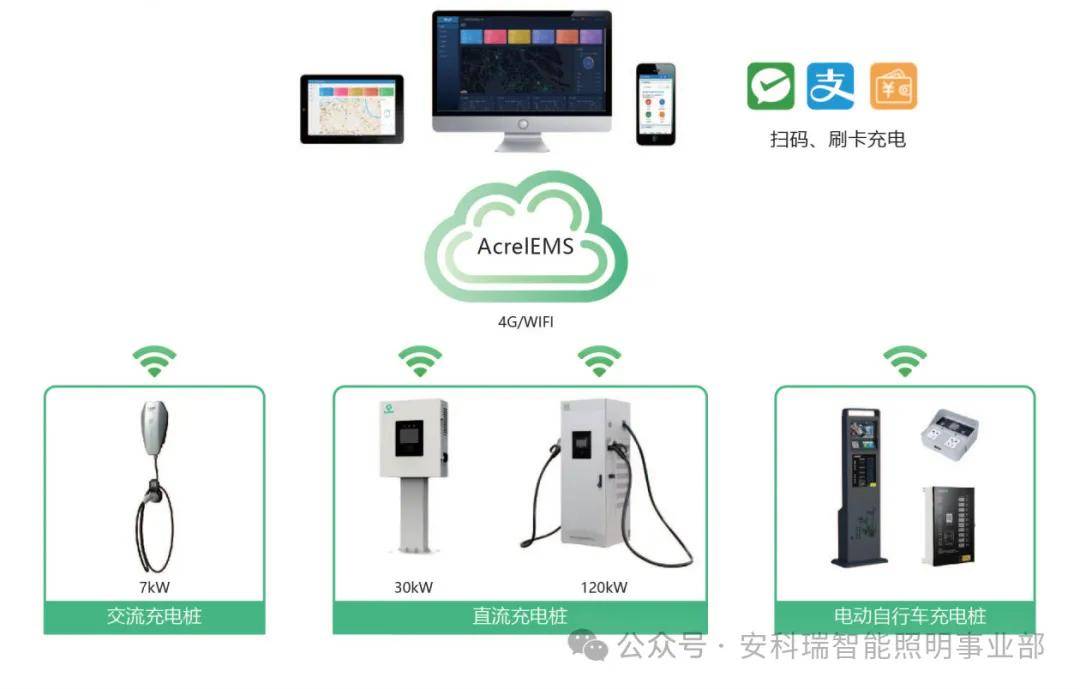

充电桩收费云平台系统通过物联网技术对接入系统的充电桩站点和各个充电桩进行不间断的数据采集和监控，同时对各类故障如充电机过温保护、充电机输入输出过压、欠压、绝缘检测故障等一系列故障进行预警;用户通过微信小程序扫描二维码，进行支付后，系统发起充电请求，控制二维码对应的充电桩完成电动汽车的充电过程。

充电桩可选配WIFI/4G/以太网接入互联网，配合加密技术和密钥分发技术，基于TCP/IP的数据交互协议，与云端进行直连。

✦医疗隔离电源系统✦

系统介绍

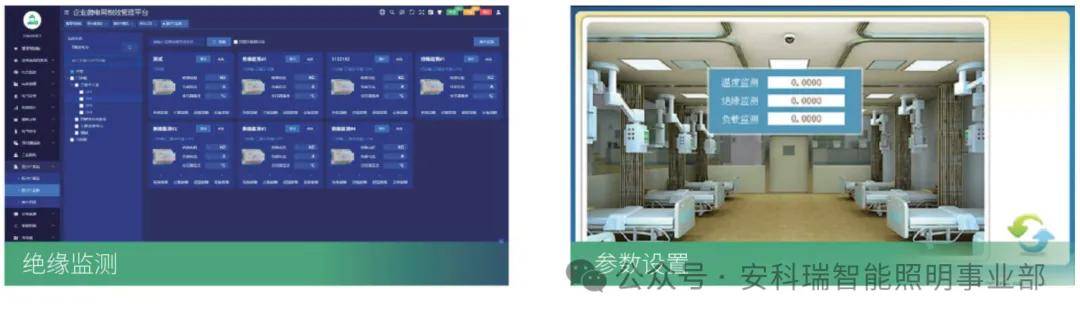

医用隔离电源监控系统是安科瑞EMS企业微电网能效管理平台的子系统，用于集中监控医院门急诊楼、住院楼等所有医疗2类场所医用隔离电源系统的运行状态，实时监测各系统的绝缘状况、负载率及变压器的运行温度。一旦某套隔离电源系统出现故障，能发出报警信息，提醒工作人员及时排查故障，消除隐患，保障各医用隔离电源的安全可靠运行。

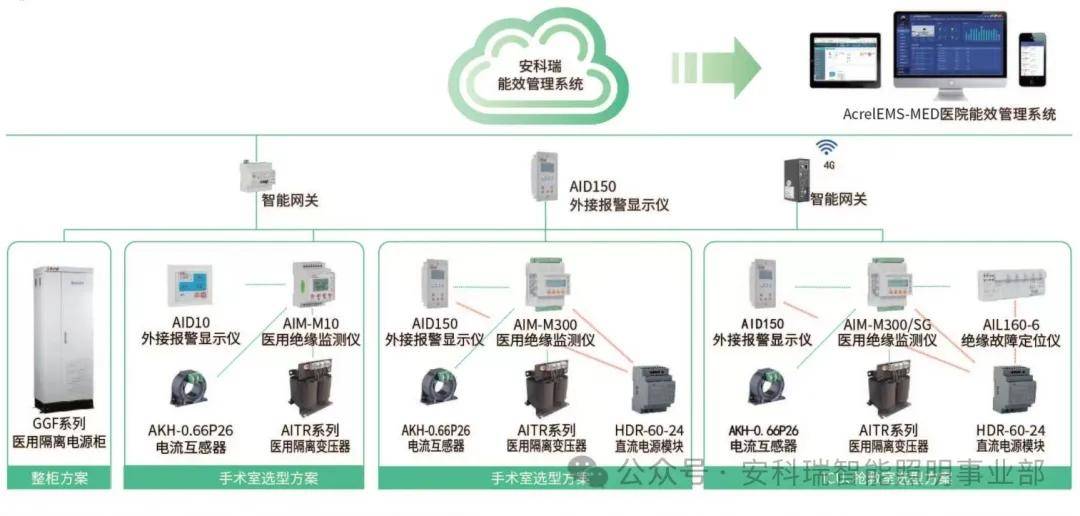

系统架构

医用隔离电源系统主要由隔离变压器、绝缘监测仪、报警显示仪、电流互感器、绝缘故障定位仪等以及智能网关以及医用隔离电源监控系统软件组成。系统分为三层:设备层、通讯层和系统层。设备层包括隔离变压器、绝缘监测仪、报警显示仪、电流互感器、绝缘故障定位仪等，通过RS485接口接入通讯层智能网关，转换为以太网后上传至系统层人机界面。

✦变电所运维系统✦

系统介绍

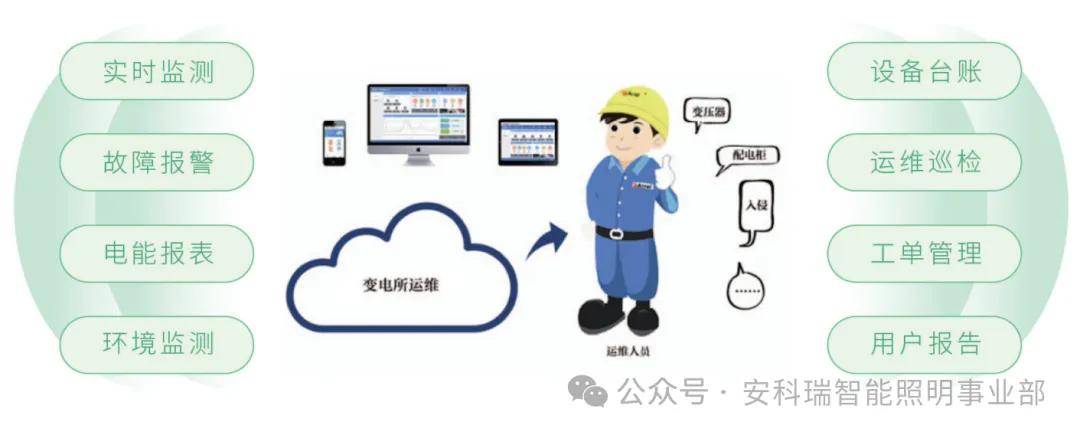

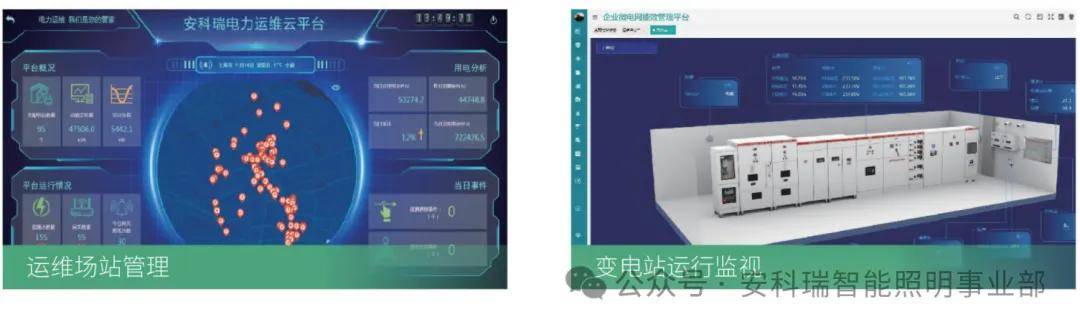

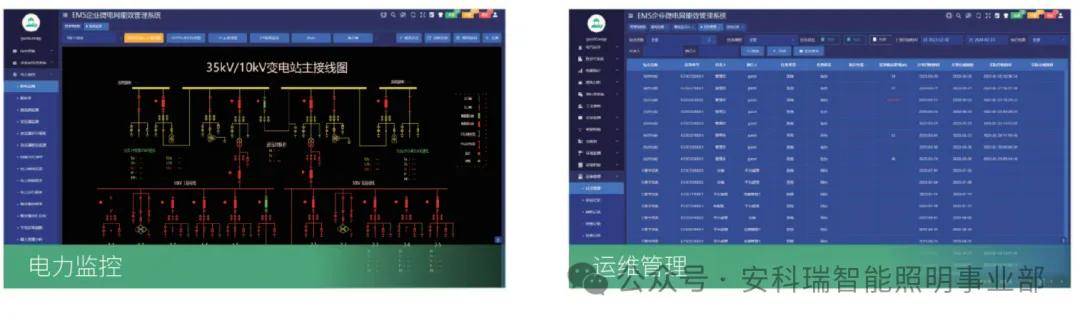

变电所运维管理满足用户或运维公司监测众多变电所回路运行状态和参数、室内环境温湿度、电缆及母线运行温度、视频，实现数据一个中心，集中存储、统一管理，方便使用，支持具有权限的用户通过电脑、手机、PAD等各类终端链接访问、接收报警，并完成有关设备日常和定期巡检和派单等管理工作。

系统架构

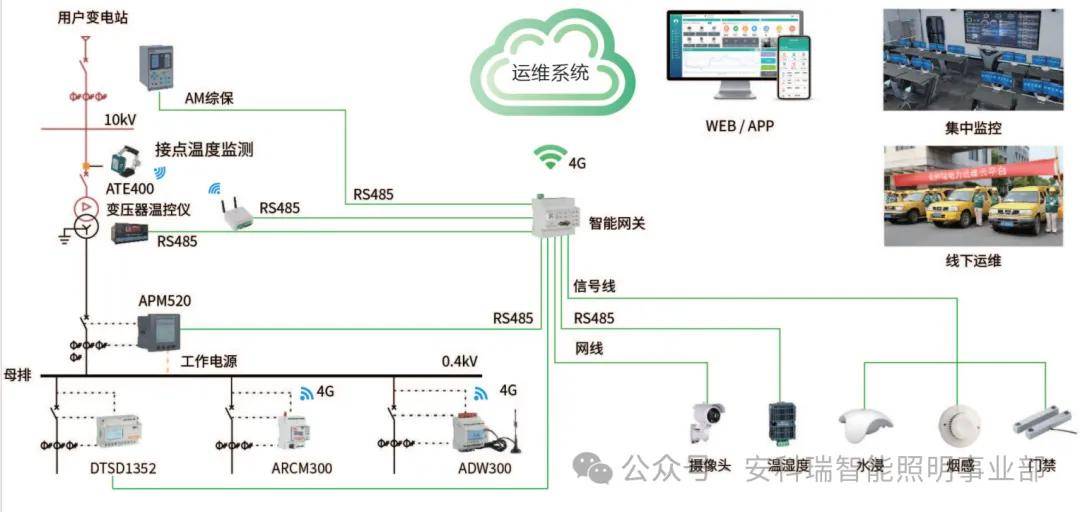

变电所运维平台通过在变电所配电回路设置多功能仪表用于采集配电系统运行数据，设置温湿度、水浸、烟雾、门禁等传感器用于采集变电所环境数据，设置网络摄像机用于采集变电所内部视频数据，设备通过RS485接口接入智能网关，经过协议转换和数据处理后通过互联网或者4G上传运维平台，实现对数量众多的变电所的数据采集和异常预警。

✦电气消防系统✦

Acrel-6000电气火灾监控系统

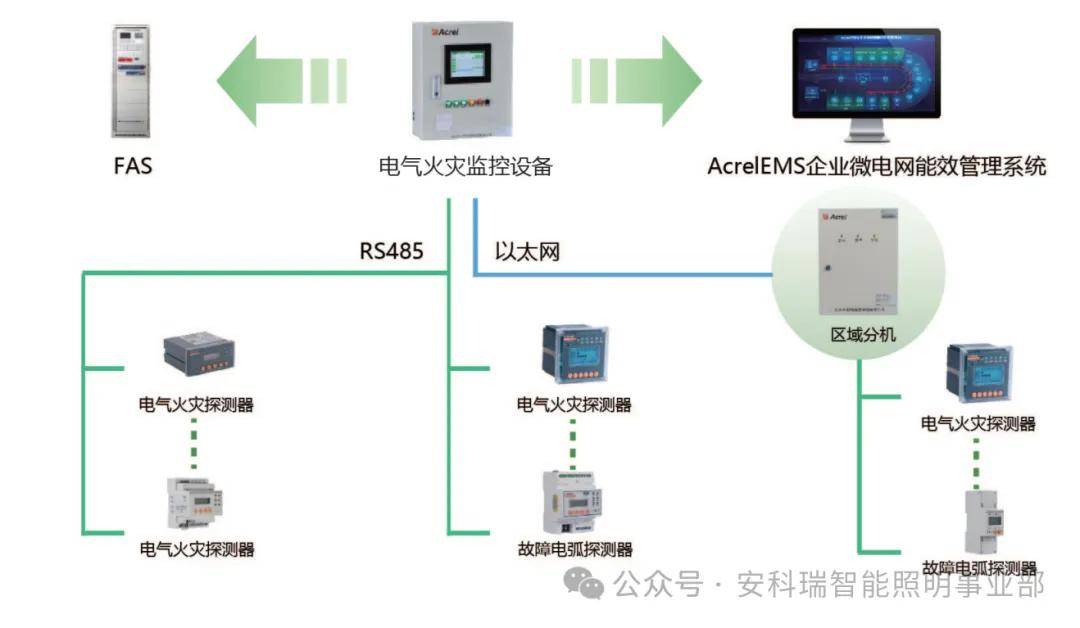

电气火灾监控系统主要应用于0.4kV低压配电系统中，用于检测TN-C-S、TN-S及局部TT系统中的剩余电流、温度、故障电弧、电压、电流等电气参数，从而预防电气火灾的发生。当被保护线路中探测器参数超过报警设定值时，能产生报警和控制信号，以便消除电气故障引起的电气火灾隐患。根据用户的需求，系统可以满足与AcrelEMS企业微电网能效管理平台或火灾自动报警系统等进行数据交换和共享。

AFPM100消防设备电源监控系统

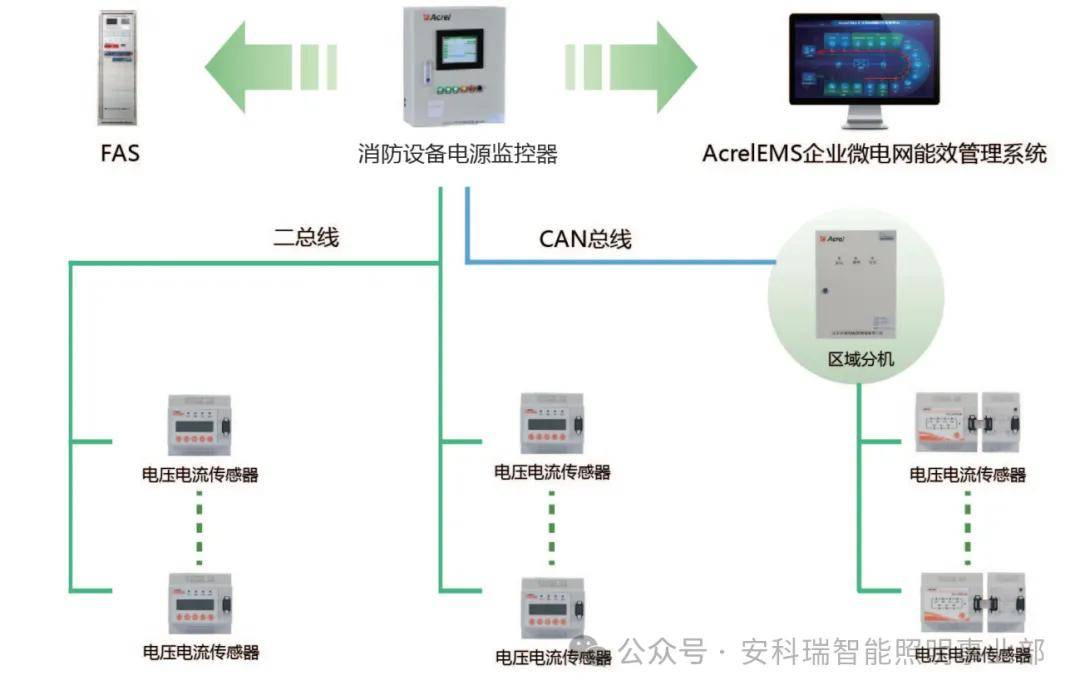

AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时监控，通过检测消防设备电源的电压、电流、开关状态等数据，从而判断设备电源是否有过压、欠压、错相以及过流(过载)等故障信息并实时报警、记录的监控系统。系统可实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，保障消防联动系统的可靠性。根据用户的需求，系统可以满足与AcrelEMS企业微电网能效管理平台或火灾自动报警系统等进行数据交换和共享。

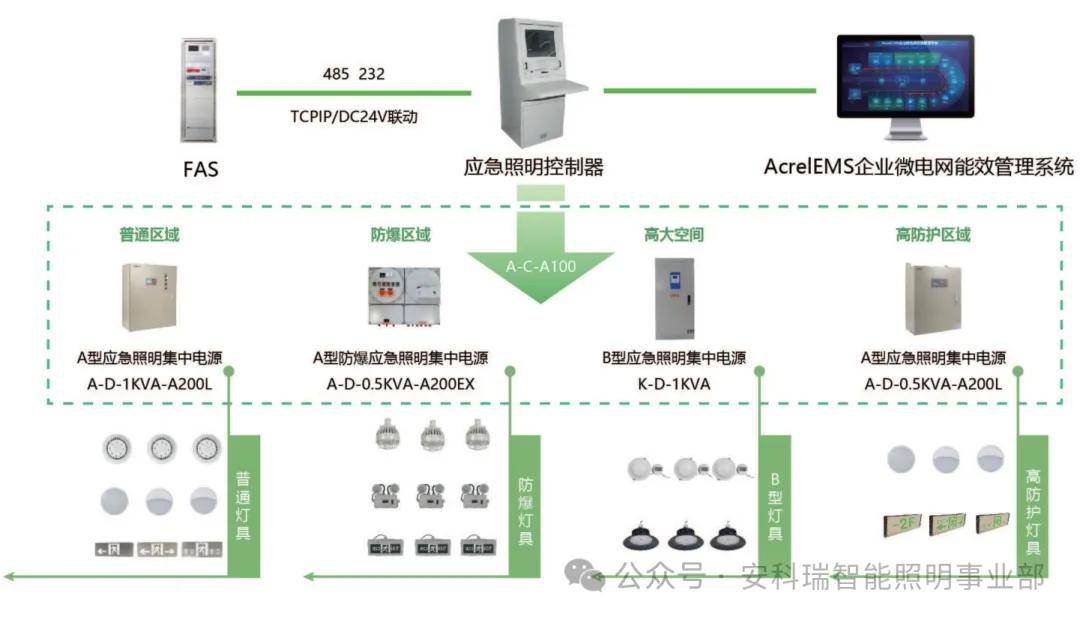

A-C-A100消防应急照明和疏散指示系统

消防应急照明和疏散指示系统由应急照明控制器、应急照明集中电源和消防应急灯具(消防应急标志灯具、消防应急照明灯具)等几部分组成。系统配合火灾报警控制器的使用，在火灾时刻，能够准确给出安全的疏散路径指示，帮助建筑内的人群选择逃生疏散路线，指引安全逃生方向，保障群众的人身安全。根据用户的需求，系统可以满足与AcrelEMS企业微电网能效管理平台或火灾自动报警系统等进行数据交换和共享。

AFRD防火门监控系统

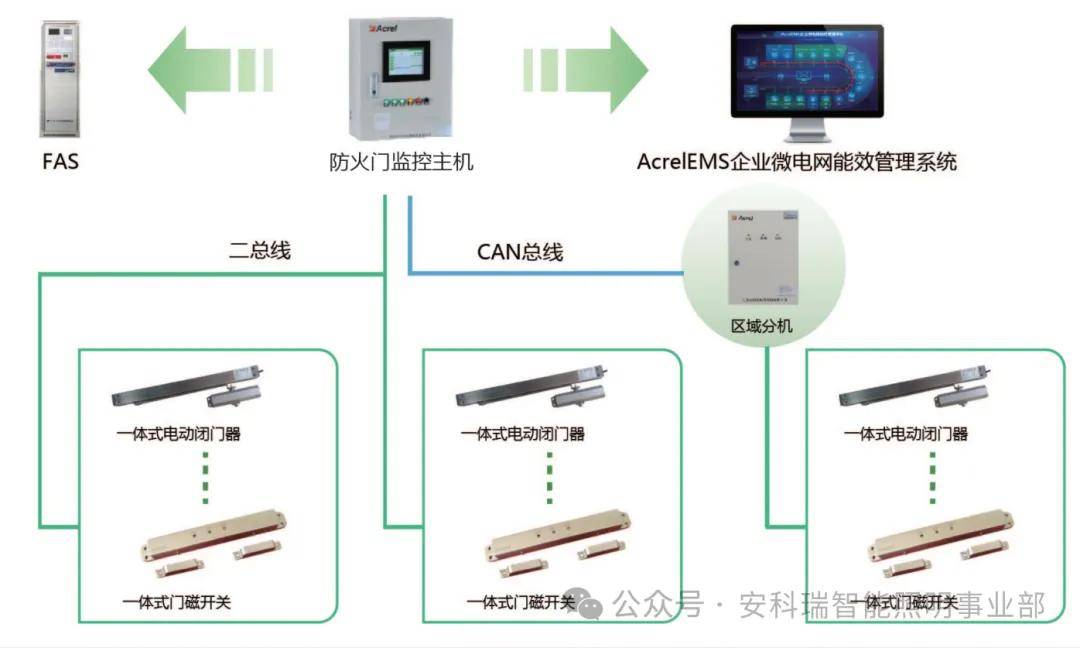

AFRD防火门监控系统集中控制其各终端设备即一体式常开、常闭防火门监控模块的工作状态，实时监测疏散通道防火门的开启、关闭及故障状态，系统采用消防二总线将具有通信功能的监控模块相互连接起来，当防火门状态异常时时，防火门监控器能发出故障报警信号，能指示故障报警部位并保存报警信息。根据用户的需求，系统可以满足与AcrelEMS企业微电网能效管理平台或火灾自动报警系统等进行数据交换和共享。

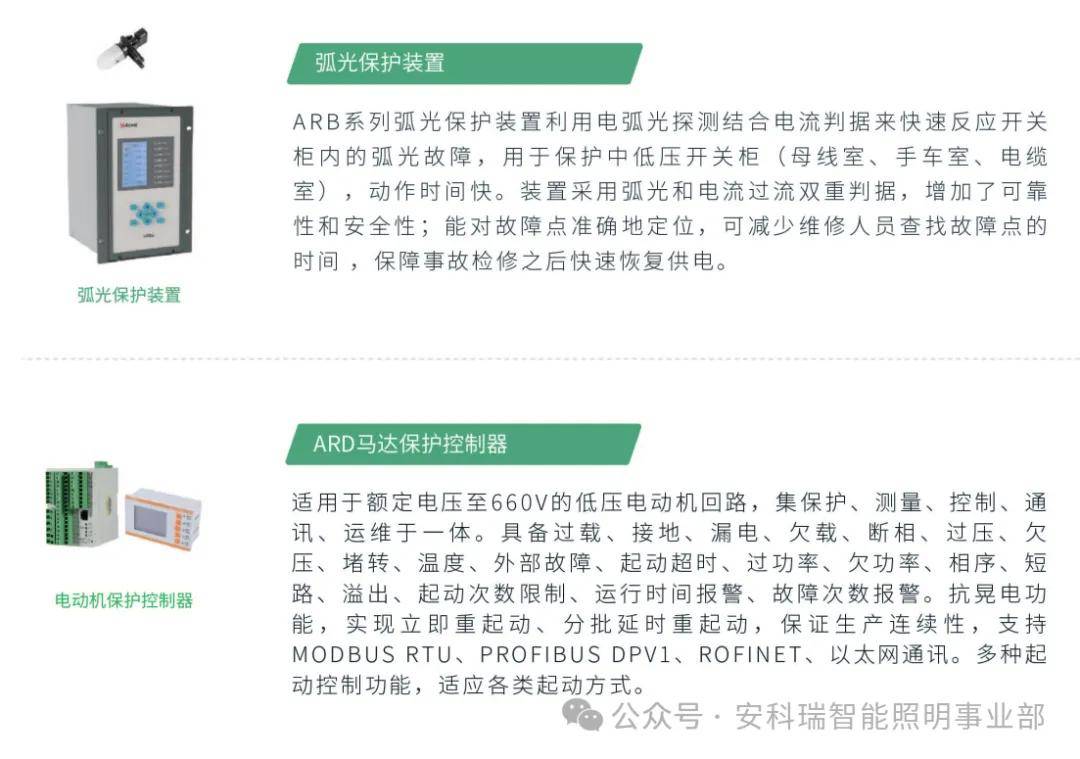

✦设备介绍✦

✦应用案例✦

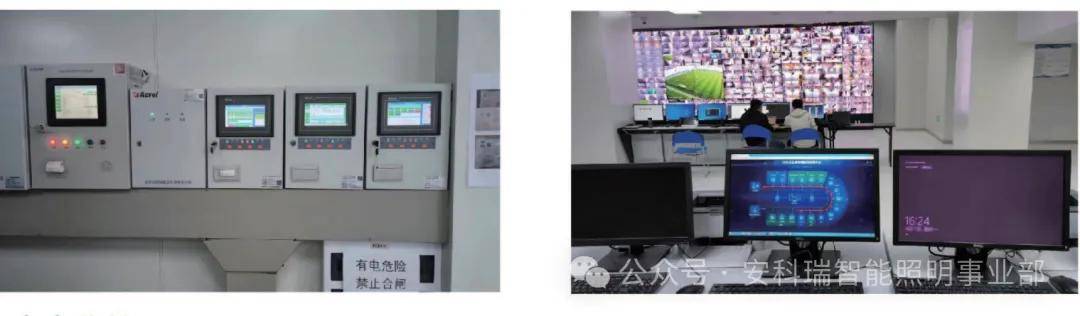

一、某肉制品工业园区能效管理系统

项目涉及园区内的1个开闭所、8个变电所、4个水泵房，改造对象涉及32台变压器285面低压配电柜、14台水泵，以及变电所、水泵房的环境参数采集。系统接入综合保护装置50多台、多功能电力仪表360多个、无线测温传感器近4000个、震动、温湿度、水浸、烟雾等各类传感器170多个，监测近600个配电回路。变电所新增门禁系统，室内经改造安装了8台吊轨式智能巡检机器人，巡检轨道总长300多米。

客户收益：

1、通过数字化改造，用户可远程实时查看变电所、水泵房运行情况，巡检人员精简50%，年节省人力成本120多万，响应更及时高效。

2、重要配电设备、用电设备全面安装了各类监测、保护、控制装置，实时准确感知设备运行状态，即时发现隐患，降低事故发生的几率。

二、上海某体育场能效管理系统

上海某体育场建筑面积达17万平方米，本次改造体育场从现有56000人的观众席规模扩展为72000人，改建后的体育场将成为全国建设标准最高的体育场之一。本次改造共接入综合保护装置39台、多功能电力仪表近800个，电气火灾探测器137个，消防设备电源传感器167个，防火门控制器51个，余压监控器23个，有源滤波装置8台。系统可对整个体育场的供配用电情况进行集中监控、统一管理，统一接收报警，减轻了维护工作量。同时，按照政府要求，AcrelEMS还将供配电运行数据上传至上海市体育建筑综合管理平台。

客户收益：

1、通过数字化改造，实现对体育场中低压配电系统运行状态的实时监控和预警，保障正常进行；

2、监测体育场消防电气安全，防止发生电气火灾，保障消防安全;

3、采集体育场用能数据，上传能耗数据，为体育场节能降耗提供数据支持。

三、新疆某硅业公司能效管理系统

新疆某硅业公司改造厂区8个0.4kV低压配电室，涉及氯甲烷、水裂解、罐区、循环水站、焚烧等生产流程工艺配电设备。共计接入2000只设备，包括1500只ARD马达保护控制器和500只多功能仪表、变频器、温控仪等，实现监控中心的统一监控和厂区能源数字化管理。

客户收益：

1、集中监视、统一管理:通过监控中心大屏集中监视整个工业园区的变电所运行情况，统一管理；

2、远程控制:实现马达保护装置、变频器远程复位功能，提高电气维护效率；

3、电气节点温度监测:预防电缆发热起火成为安全隐患，通过数据分析提前；

4、数据统计、智能分析:自定义能耗报表，自动生成能耗数据和用户报告。

四、西某高速公路电力监控系统

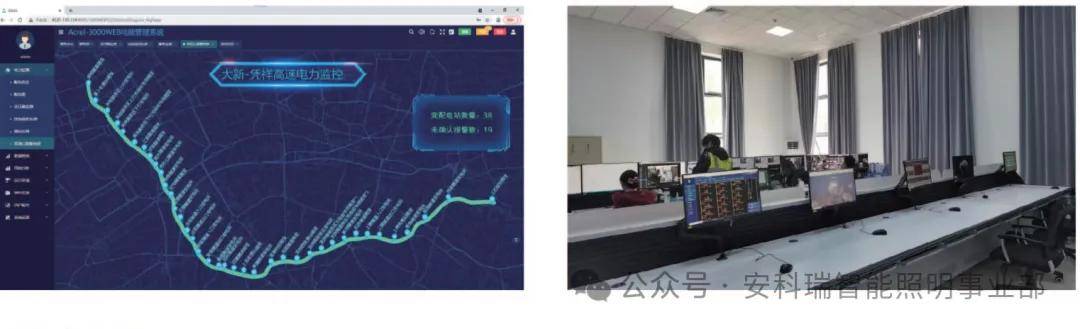

高速公路全长 146.129km，桥隧比占路线总里程长度的29.01%。本次项目包括高速公路沿线的64个变电所和箱变的电力监控系统，64个变电所内的数据统一上传至监控中心的AcrelEMS平台，实现集中监控、统一管理。系统接入综合保护装置109台，多功能电力仪表2611台，电气火灾监控主机64台及电气火灾探测器2316个，还接入了有源滤波装置、无功补偿装置，变压器温控仪、柴油发电机、直流屏、UPS、EPS等。
