约瑟电器 SRK-220VAC-2H2D-8A快速中间继电器 板后接线 可靠性高

[JOSEF_cnrelay]

SRK系列快速中间继电器型号：

SRK-24VDC-2Z-8A快速中间继电器；SRK-24VAC-2Z-8A快速中间继电器；

SRK-48VDC-2Z-8A快速中间继电器；SRK-48VAC-2Z-8A快速中间继电器；

SRK-110VDC-2Z-8A快速中间继电器；SRK-110VAC-2Z-8A快速中间继电器；

SRK-220VDC-2Z-8A快速中间继电器；SRK-220VAC-2Z-8A快速中间继电器；

SRK-24VDC-3Z-8A快速中间继电器；SRK-24VAC-3Z-8A快速中间继电器；

SRK-48VDC-3Z-8A快速中间继电器；SRK-48VAC-3Z-8A快速中间继电器；

SRK-110VDC-3Z-8A快速中间继电器；SRK-110VAC-3Z-8A快速中间继电器；

SRK-220VDC-3Z-8A快速中间继电器；SRK-220VAC-3Z-8A快速中间继电器；

SRK-24VDC-4Z-8A快速中间继电器；SRK-24VAC-4Z-8A快速中间继电器；

SRK-48VDC-4Z-8A快速中间继电器；SRK-48VAC-4Z-8A快速中间继电器；

SRK-110VDC-4Z-8A快速中间继电器；SRK-110VAC-4Z-8A快速中间继电器；

SRK-220VDC-4Z-8A快速中间继电器；SRK-220VAC-4Z-8A快速中间继电器；



一、产品概述

SRK-220VAC-2H2D-8A快速中间继电器属于SRK系列，该系列继电器以其高速的动作响应和强大的负载开关能力而著称。该继电器特别适用于需要快速切换大负载，尤其是直流大负载的场合，并且具有较强的断弧能力。其广泛应用于交流50/60Hz电压24V-240V，直流电压24V-220V的自动控制电路中。

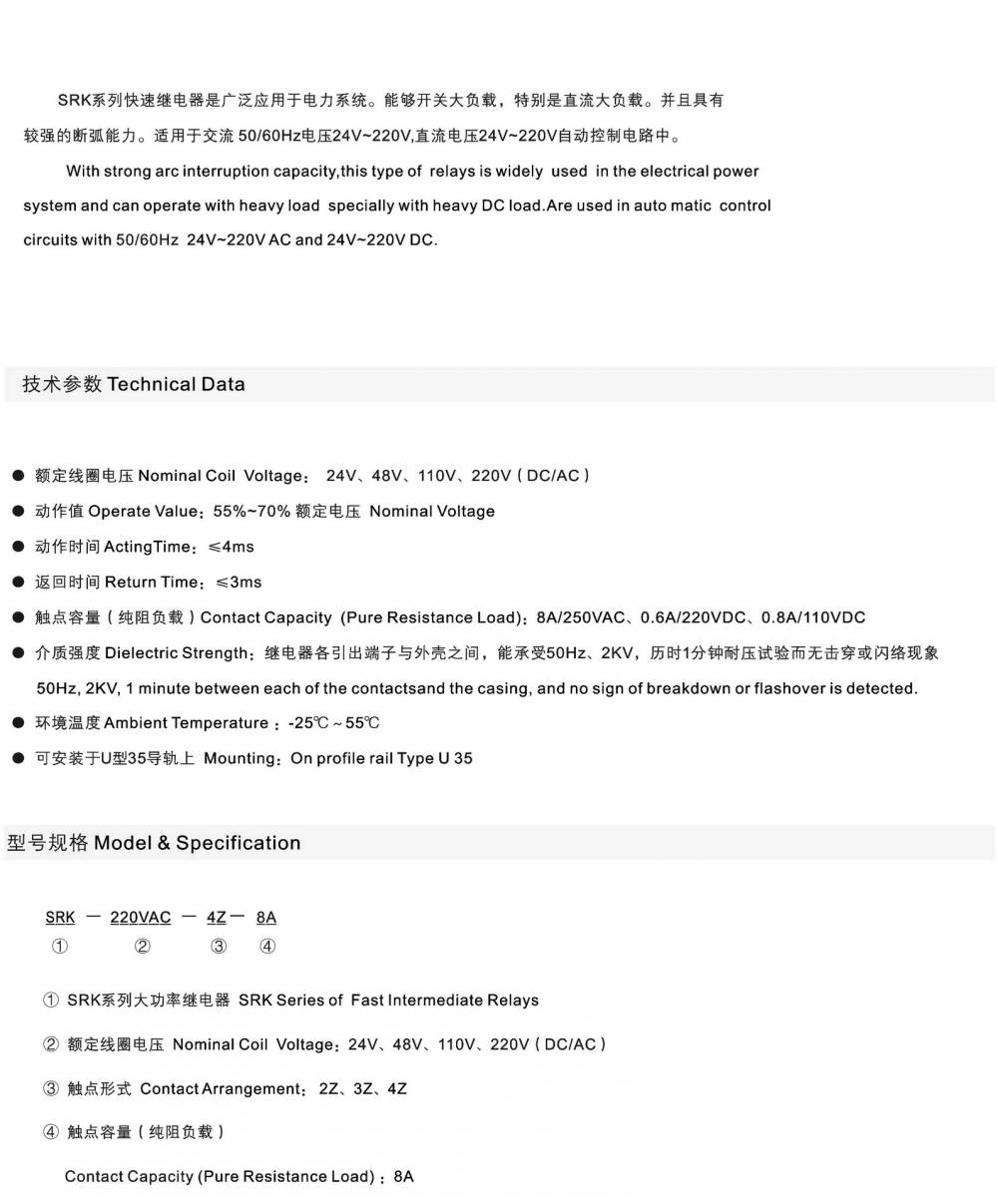

二、主要技术参数



额定电压：AC 220V，表明该继电器适用于交流220V的电路环境。

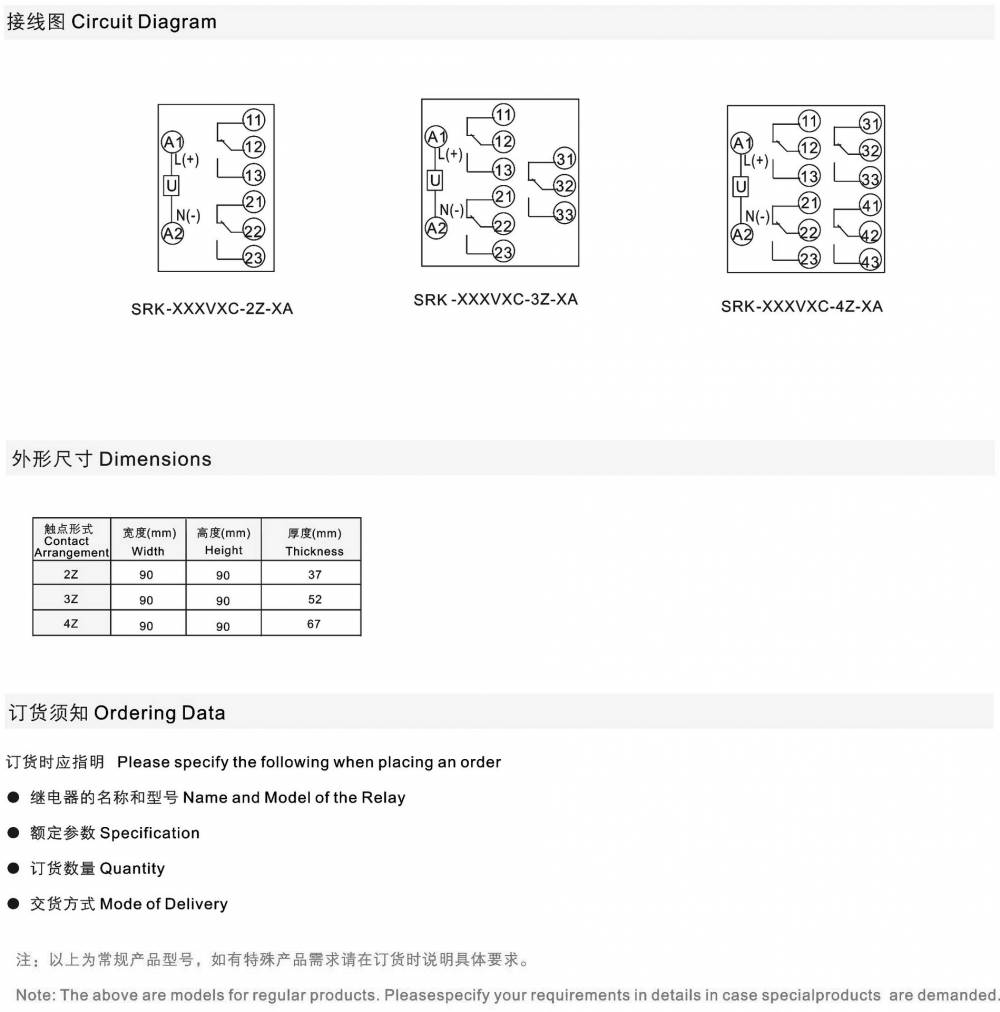

触点形式：根据SRK系列产品的通用特性，该继电器可能具有多种触点形式，但具体到此型号（SRK-220VAC-2H2D-8A），触点形式为“2H2D”，这通常表示有两个常开（H）触点和两个常闭（D）触点。





触点容量：纯阻负载下，触点容量可达8A/250VAC，显示出其强大的负载能力。





动作时间：≤4ms，表明该继电器具有极快的动作响应速度。





返回时间：≤3ms，继电器从动作状态恢复到原始状态的时间也非常短。





介质强度：继电器各引出端子与外壳之间能承受50Hz、2KV的耐压试验，历时1分钟而无击穿或闪络现象，显示出其良好的绝缘性能。





环境温度：适用于-25°C至55°C的环境温度范围。



三、产品特点



高速响应：动作时间和返回时间都非常短，适用于需要快速切换的场合。





大负载能力：能够开关大负载，特别是直流大负载，并且具有较强的断弧能力。





广泛应用：适用于交流50/60Hz电压24V-240V，直流电压24V-220V的自动控制电路中，具有广泛的应用范围。

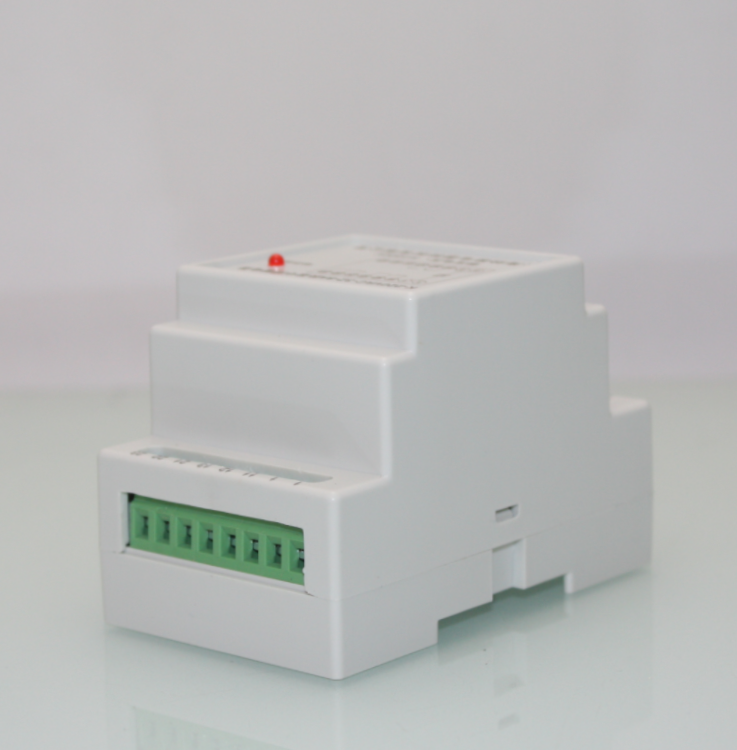

导轨式安装：安装方便，可安装于U型35导轨上。



四、应用场景



电力系统：用于控制发电机、变压器、断路器等设备的运行状态。





工业自动化：在工业自动化生产线中，控制各种机械设备的启动、停止、调速等。





其他需要快速切换和高负载能力的场合。



五、维护和保养

为确保SRK-220VAC-2H2D-8A快速中间继电器的正常运行和延长使用寿命，需要进行定期的维护和保养。具体包括：



清洁：定期清洁继电器的电路板和触点，以去除灰尘和污垢。





触点清理：定期清理继电器内的触点，如触点受污染或氧化，应用无水酒精或清洁剂清理。





接线端子紧固：检查继电器接线端子是否松动，如有松动应立即紧固。





防止过载：避免继电器在过载情况下运行，以防止烧毁触点。





注意电源电压：确保继电器工作电源符合其规格要求，避免过低或过高电压对继电器的影响。



通过以上维护和保养措施，可以确保SRK-220VAC-2H2D-8A快速中间继电器的稳定可靠运行。
