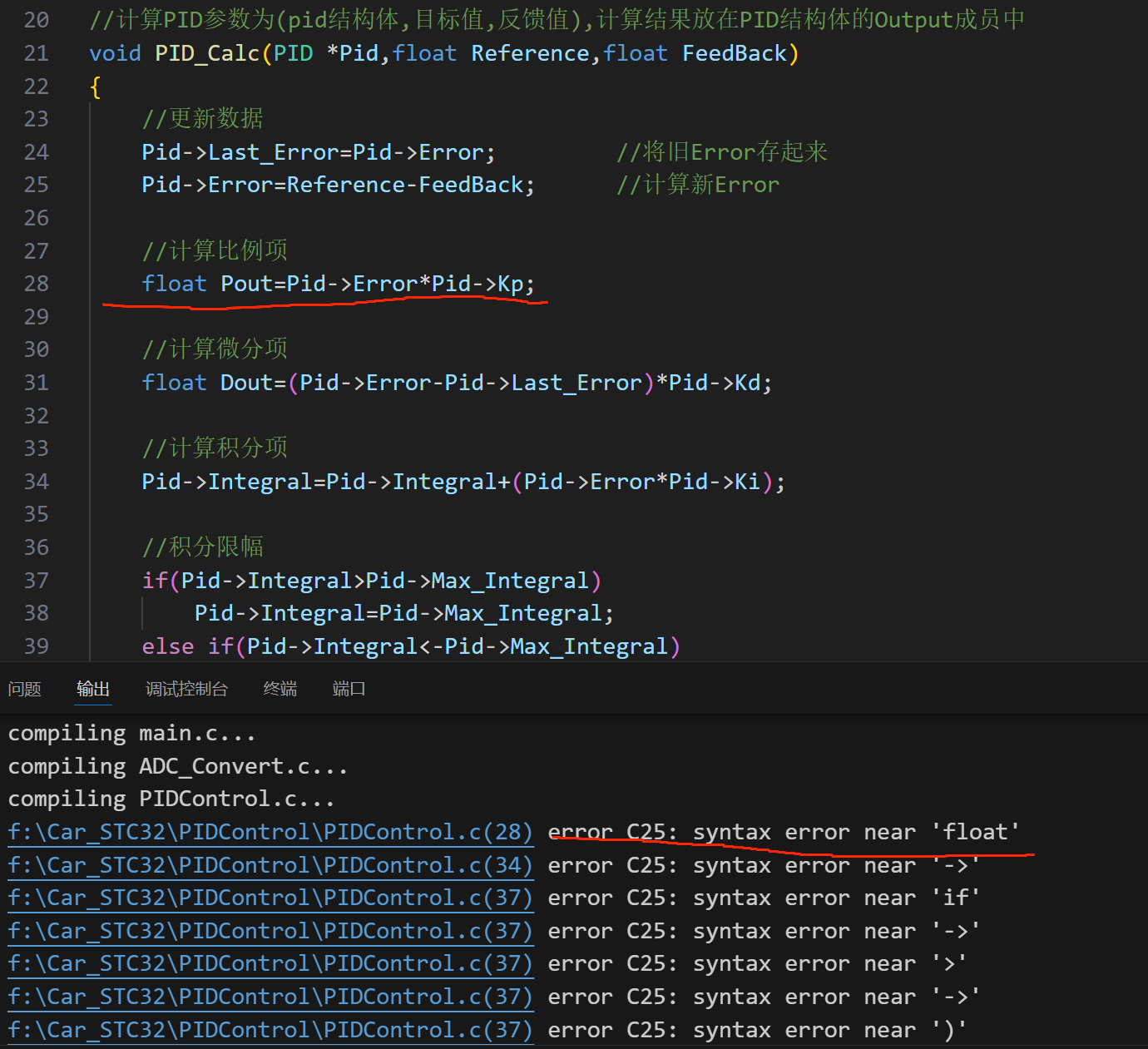

写PID串级算法时遇到的报错，问一下大佬们怎么解决，或者报错的问题在哪？

纳川菌 2024-12-10 13:27:05

...全文

736 2 打赏收藏转发到动态举报

写回复

2 条回复

切换为时间正序

请发表友善的回复…

发表回复

纳川菌 2024-12-10

打赏
举报

回复

这个是KeilC251+VSCode开发的，编译器是KeilC251

纳川菌 2024-12-11

举报

回复

@纳川菌问题在于变量声明需要在函数开头，不然就会有问题
