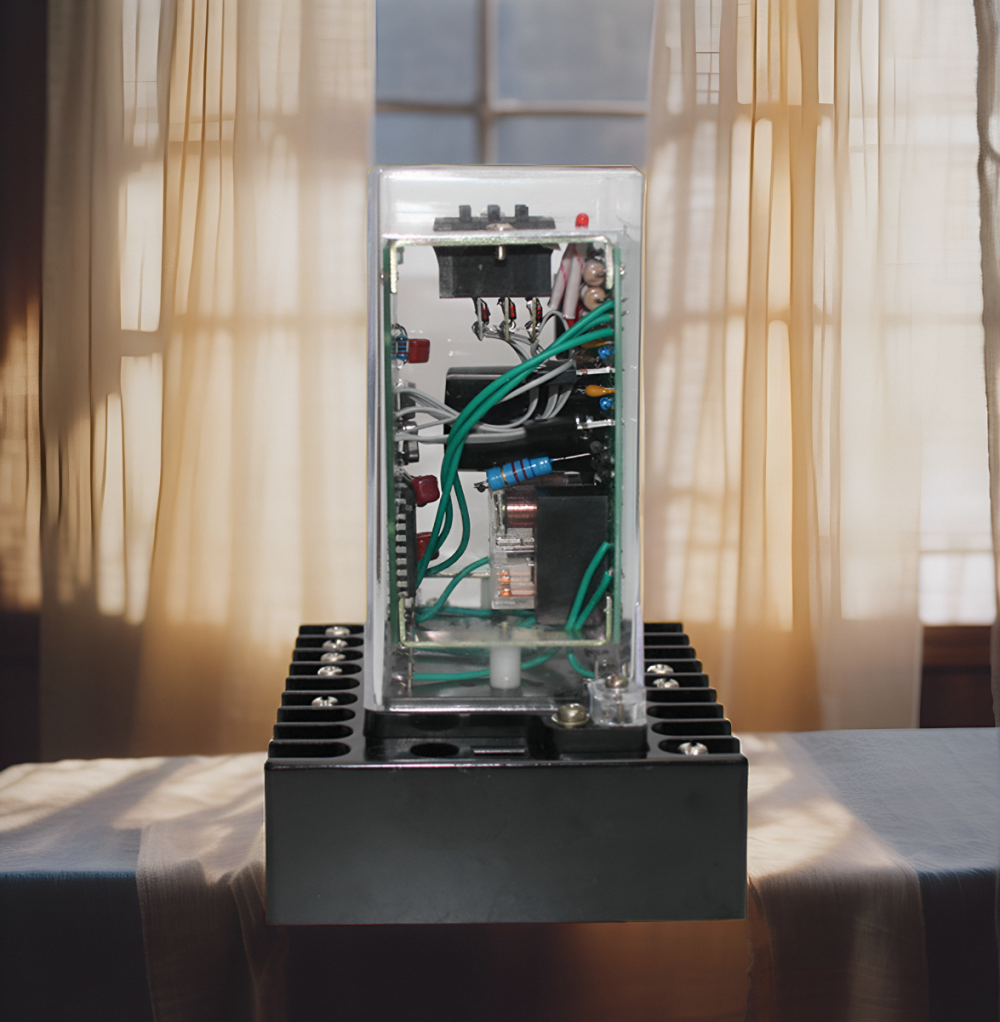

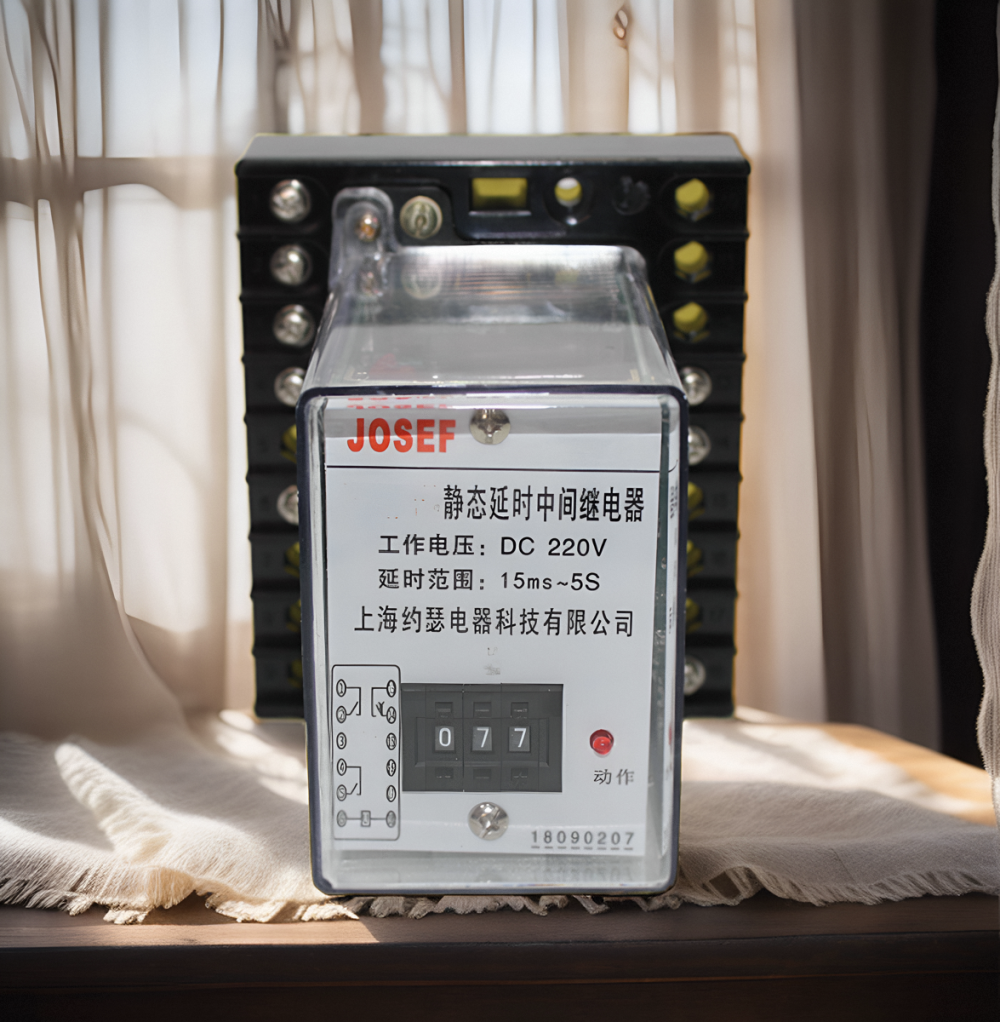

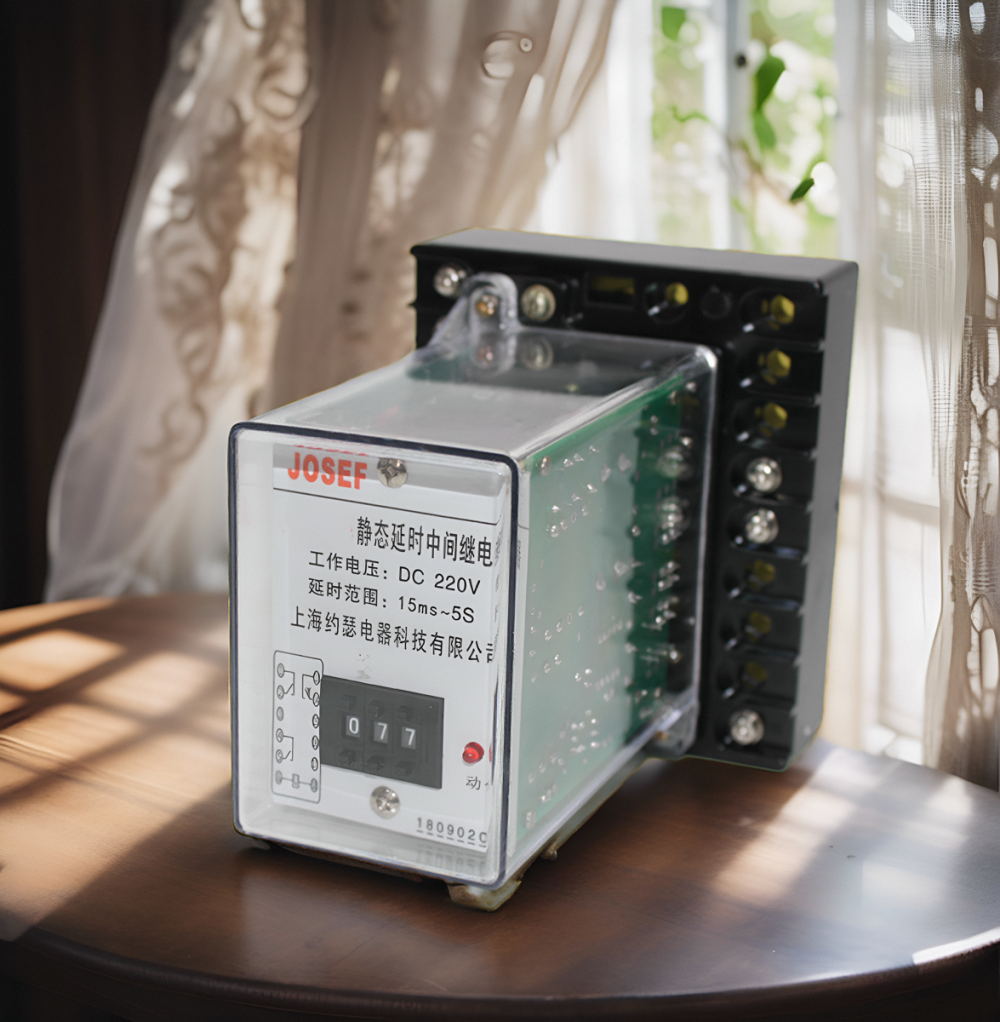

约瑟电器 JZS-7/3406延时中间继电器 DC110V 板前接线 动作速度快

[JOSEF_cnrelay]

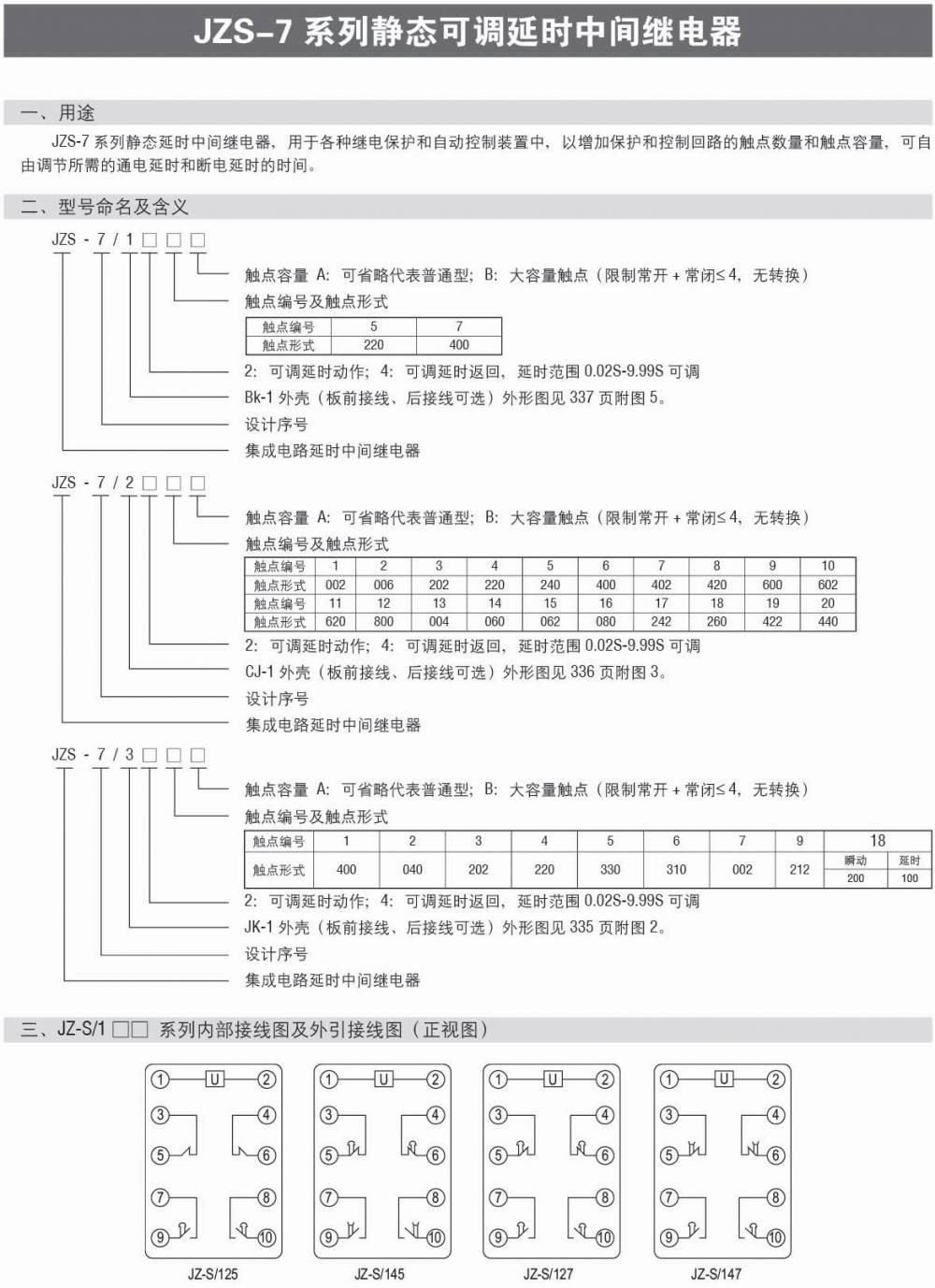

系列型号：

JZS-7/221静态可调延时中间继电器；JZS-7/2201静态可调延时中间继电器；

JZS-7/241静态可调延时中间继电器；JZS-7/2401静态可调延时中间继电器；

JZS-7/222静态可调延时中间继电器；JZS-7/242静态可调延时中间继电器；

JZS-7/223静态可调延时中间继电器；JZS-7/2203静态可调延时中间继电器；

JZS-7/243静态可调延时中间继电器；JZS-7/2403静态可调延时中间继电器；

JZS-7/224静态可调延时中间继电器；JZS-7/2204静态可调延时中间继电器；

JZS-7/244静态可调延时中间继电器；JZS-7/2404静态可调延时中间继电器；

JZS-7/225静态可调延时中间继电器；JZS-7/2205静态可调延时中间继电器；

JZS-7/245静态可调延时中间继电器；JZS-7/2405静态可调延时中间继电器；

JZS-7/226静态可调延时中间继电器；JZS-7/2206静态可调延时中间继电器；



一、产品概述

JZS-7/3406中间继电器为静态可调延时中间继电器，用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。其延时类型可分为可调动作延时和可调返回延时。JZS-7/3406为静态储能延时中间继电器，可通过数字电路根据用户设定去控制中间继电器断开或动作，从而达到延时目的。

二、主要特点



高性能密封继电器：防潮、防尘、不断线，可靠性高。





灯光与电源指示：继电器动作后有灯光指示，同时有电源指示，方便用户观察继电器的工作状态。





长寿命：继电器的电气寿命和机械寿命长，触点无负荷可达300万次以上。





触点容量大：触点接触电阻小，能够承受较大的电流和电压。





绝缘耐压高：各引出端子对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟无击穿。



三、技术规格



额定电压：交流6V、12V、24V、48V、110V、220V；直流380V。





触点容量：在电压不大于250V，功率因数COSφ为1.0的交流电路中，可分断10A。直流普通型可接通DC220V，10A；断开DC220V，τ=5mS，50W负载。B型可接通DC220V，10A；断开DC250V，τ=5mS，500W大容量触点，极限容量为1500W。





保持值：0.7~1.2倍额定电压，动作延时≤20mS，较小可调返回延时≤20mS。





功耗：在额定电压下不大于5W。





绝缘电阻：用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。





延时范围：1类延时（15mS~3S）、2类延时（15mS~5S）、3类延时（15mS~10S），无特殊申明的，均按1类延时做。



四、应用场景

JZS-7/3406延时中间继电器广泛应用于电厂、矿山等需要直流或交流操作的各种保护和自动控制线路中。

五、使用注意事项



在使用前，请仔细阅读产品说明书，确保正确安装和使用。





继电器应安装在干燥、通风、无腐蚀性气体的环境中。





避免继电器受到过大的冲击和振动，以免影响其性能和使用寿命。





定期检查继电器的工作状态和触点磨损情况，如有异常应及时更换。



综上所述，JZS-7/3406延时中间继电器具有诸多优点和广泛的应用场景，是工业自动化和电力系统中不可或缺的重要元件。
