约瑟电器 RZYJ-320D中间继电器 AC110V 板后安装 绝缘耐压水平高

[JOSEF_cnrelay]

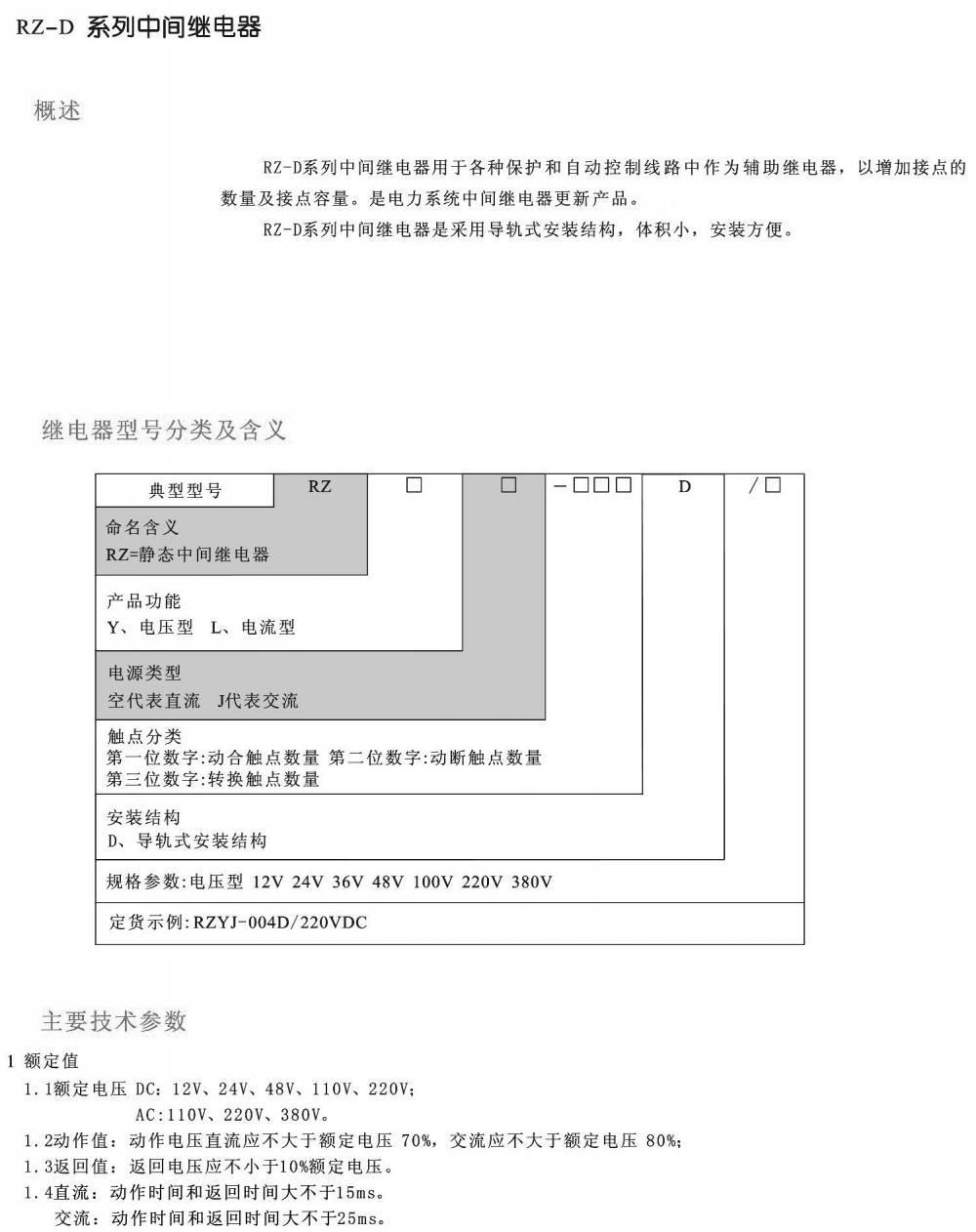

RZ-D系列中间继电器型号：

RZY-004D中间继电器；RZYJ-004D中间继电器；RZL-004D中间继电器；RZLJ-004D中间继电器；RZY-022D中间继电器；

RZYJ-022D中间继电器；RZL-022D中间继电器；RZLJ-022D中间继电器；RZY-112D中间继电器；RZYJ-112D中间继电器；

RZL-112D中间继电器；RZLJ-112D中间继电器；RZY-202D中间继电器；RZYJ-202D中间继电器；RZL-202D中间继电器；

RZLJ-202D中间继电器；RZY-002D中间继电器；RZYJ-002D中间继电器；RZL-002D中间继电器；RZLJ-002D中间继电器；

RZY-060D中间继电器；RZYJ-060D中间继电器；RZL-060D中间继电器；RZLJ-060D中间继电器；RZY-600D中间继电器；

RZYJ-600D中间继电器；RZL-600D中间继电器；RZLJ-600D中间继电器；RZY-240D中间继电器；RZYJ-240D中间继电器；

RZL-240D中间继电器；RZLJ-240D中间继电器；RZY-420D中间继电器；RZYJ-420D中间继电器；RZL-420D中间继电器；

RZLJ-420D中间继电器；RZY-330D中间继电器；RZYJ-330D中间继电器；RZL-330D中间继电器；RZLJ-330D中间继电器；

RZY-320D中间继电器；RZYJ-320D中间继电器；RZL-320D中间继电器；RZLJ-320D中间继电器；RZY-310D中间继电器；

RZYJ-310D中间继电器；RZL-310D中间继电器；RZLJ-310D中间继电器；RZY-510D中间继电器；RZYJ-510D中间继电器；

RZL-510D中间继电器；RZLJ-510D中间继电器；RZY-400D中间继电器；RZYJ-400D中间继电器；RZL-400D中间继电器；

RZLJ-400D中间继电器；RZY-220D中间继电器；RZYJ-220D中间继电器；RZL-220D中间继电器；RZLJ-220D中间继电器；

RZY-120D中间继电器；RZYJ-120D中间继电器；RZL-120D中间继电器；RZLJ-120D中间继电器；RZY-440D中间继电器；

RZYJ-440D中间继电器；RZY-800D中间继电器；RZYJ-800D中间继电器；RZY-008D中间继电器；RZYJ-008D中间继电器；



一、产品概述

RZYJ-320D中间继电器是一种静态中间继电器，适用于各种保护和自动控制线路中，作为辅助继电器使用。它能够增加接点的数量及接点容量，提高电路的稳定性和可靠性。

二、主要特点



体积小、重量轻：RZYJ-320D中间继电器采用导轨式安装结构，体积小，重量轻，便于安装和携带。





触点易于扩展：该继电器触点易于扩展，可直接安装在开关柜35mm导轨条上，提高安装密度，方便接线。





防潮防尘：继电器采用优质密封材料制成，具有良好的防潮防尘性能，适用于恶劣环境。





功耗小：在额定电压下，RZYJ-320D中间继电器的功耗不大于5W/5VA，温升低，不需外附大功率电阻。





触点容量大：继电器触点容量大，工作寿命长，能够可靠地动作和返回。





发光管指示：继电器动作后有发光管指示，便于现场观察和管理。

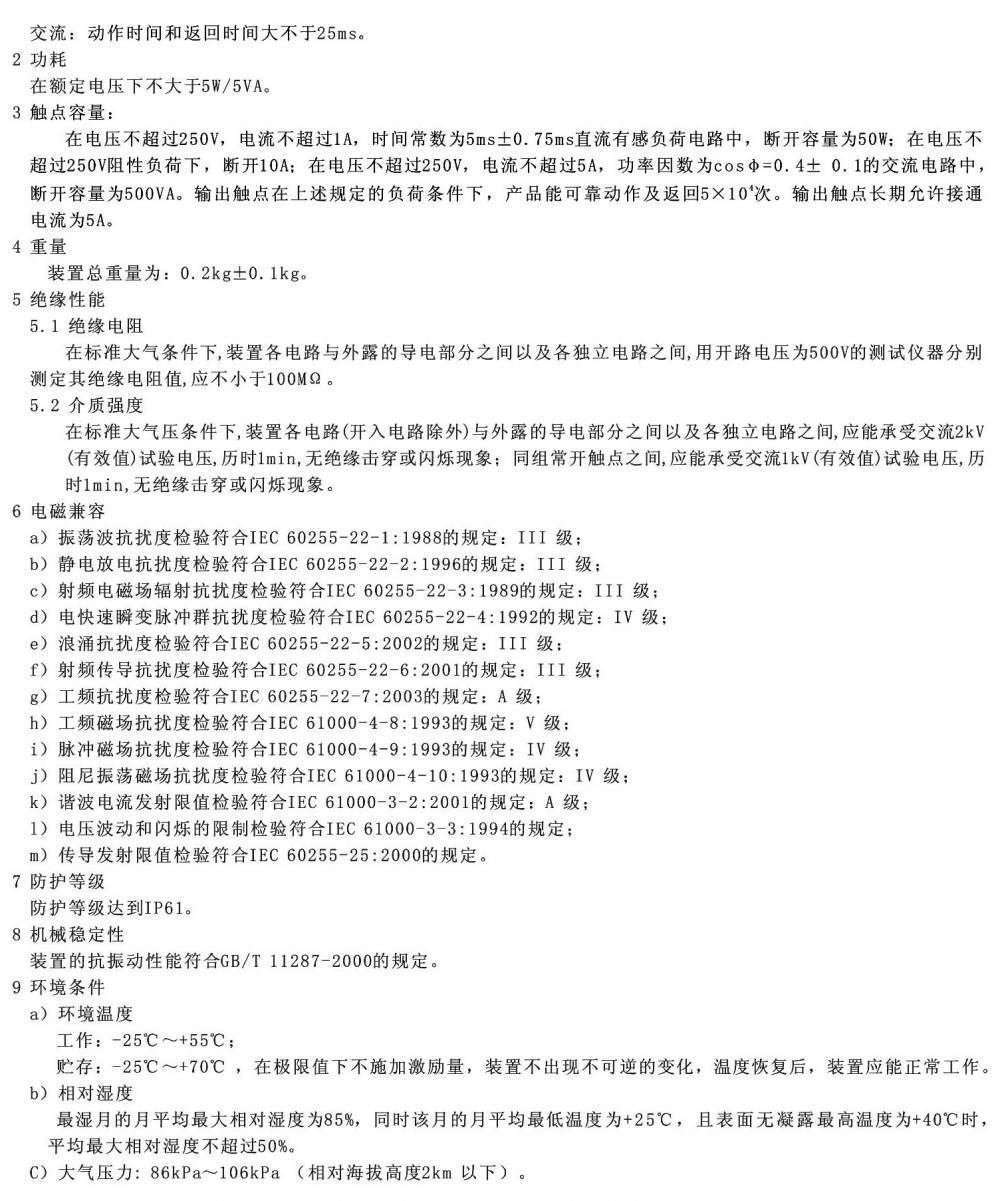

三、技术参数



额定电压：220VAC（交流），也有其他电压等级可选。





额定电流：5A（具体根据型号和制造商可能有所不同）。





动作时间：通常小于15ms（具体时间可能因制造商和产品批次而异）。





返回时间：与动作时间相近，也较短。





触点形式：常开、常闭或转换触点（具体根据型号和用户需求）。





安装方式：导轨安装。





灭弧介质：具有灭弧能力，保证电路安全。





功耗：在额定电压下不大于5W/5VA。





触点容量：在电压不超过250V，电流不超过5A的交流电路中，断开容量为500VA。





绝缘电阻：在标准大气条件下，装置各电路与外露的导电部分之间以及各独立电路之间，绝缘电阻值应不小于100MΩ。





介质强度：在标准大气压条件下，装置各电路与外露的导电部分之间以及各独立电路之间，应能承受交流2kV（有效值）试验电压，历时1min，无绝缘击穿或闪烁现象。



四、应用领域

RZYJ-320D中间继电器广泛应用于机械设备、电厂、矿山、石油化工、发电工厂等工业自动化控制系统和电力系统中。它可用于信号传递、电路控制、保护回路等场合，提高系统的可靠性和稳定性。

五、使用注意事项



在使用前，请仔细阅读产品说明书，了解继电器的性能参数和使用方法。





继电器应安装在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和雨淋。

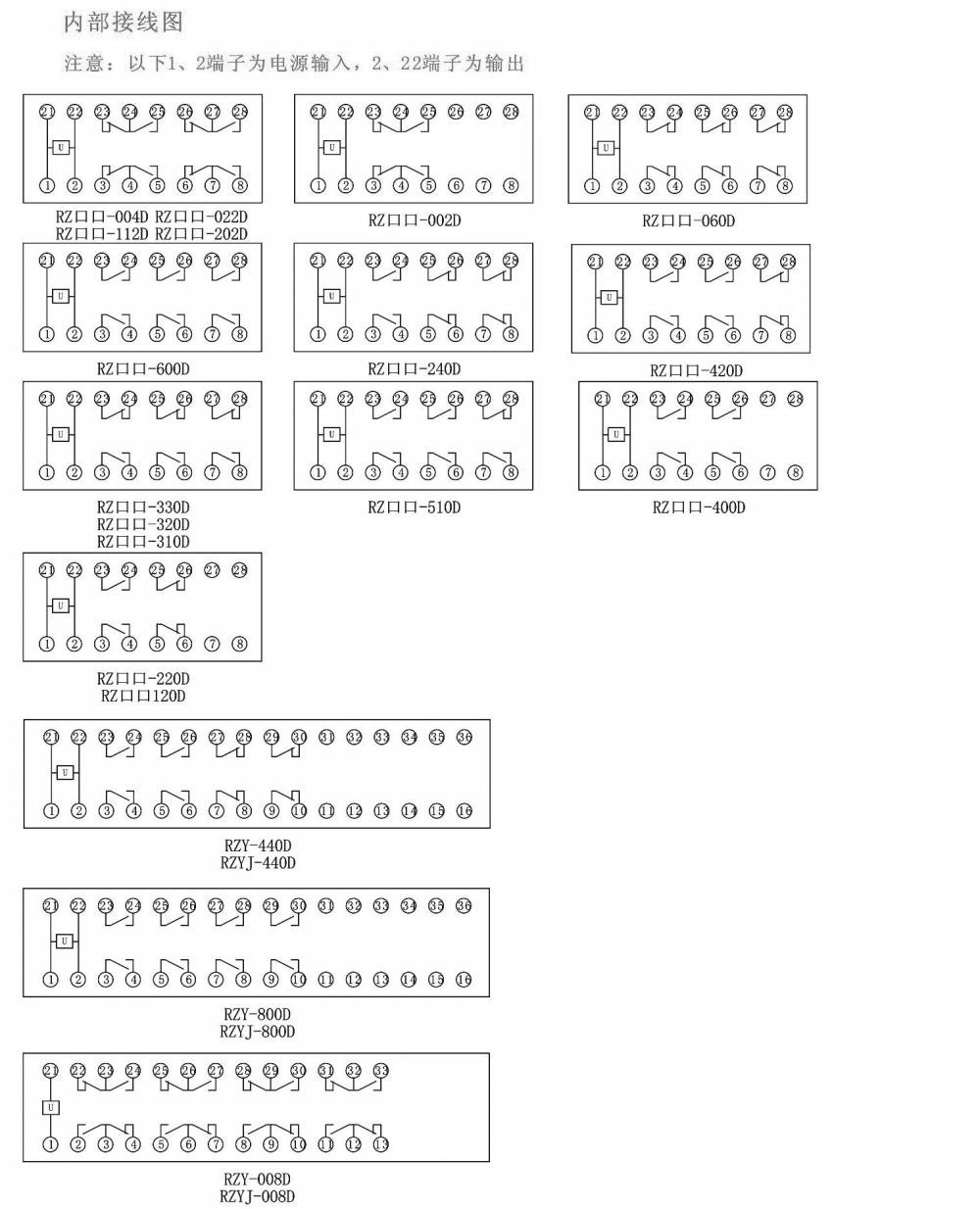

接线时应按照接线图正确连接，确保接线牢固可靠。





定期对继电器进行检查和维护，确保其正常工作。





在使用过程中，如发现继电器出现异常或故障，应及时停机检查并联系制造商或专业维修人员进行维修。



综上所述，RZYJ-320D中间继电器是一款性能稳定、功能强大、应用广泛的继电器产品。在选择和使用时，请务必根据具体的应用场景和需求进行选择，并遵循相关的使用和维护规范。
