约瑟电器 SRC-220VDC-3H1D-3ADC大容量中间继电器 误差小耐压高

[JOSEF_cnrelay]



SRC系列静态中间继电器型号汇总：

SRC-24VDC-1H-3ADC大容量中间继电器；SRC-24VAC-1H-3ADC大容量中间继电器；

SRC-110VDC-1H-3ADC大容量中间继电器；SRC-110VAC-1H-3ADC大容量中间继电器；

SRC-220VDC-1H-3ADC大容量中间继电器；SRC-220VAC-1H-3ADC大容量中间继电器；

SRC-250VDC-1H-3ADC大容量中间继电器；SRC-250VAC-1H-3ADC大容量中间继电器；

SRC-24VDC-2H-3ADC大容量中间继电器；SRC-24VAC-2H-3ADC大容量中间继电器；

SRC-110VDC-2H-3ADC大容量中间继电器；SRC-110VAC-2H-3ADC大容量中间继电器；

SRC-220VDC-2H-3ADC大容量中间继电器；SRC-220VAC-2H-3ADC大容量中间继电器；

SRC-250VDC-2H-3ADC大容量中间继电器；SRC-250VAC-2H-3ADC大容量中间继电器；

SRC-24VDC-3H-3ADC大容量中间继电器；SRC-24VAC-3H-3ADC大容量中间继电器；

SRC-110VDC-3H-3ADC大容量中间继电器；SRC-110VAC-3H-3ADC大容量中间继电器；

SRC-220VDC-3H-3ADC大容量中间继电器；SRC-220VAC-3H-3ADC大容量中间继电器；

SRC-250VDC-3H-3ADC大容量中间继电器；SRC-250VAC-3H-3ADC大容量中间继电器；

SRC-24VDC-2H2D-3ADC大容量中间继电器；SRC-24VAC-2H2D-3ADC大容量中间继电器；

SRC-110VDC-2H2D-3ADC大容量中间继电器；SRC-110VAC-2H2D-3ADC大容量中间继电器；

SRC-220VDC-2H2D-3ADC大容量中间继电器；SRC-220VAC-2H2D-3ADC大容量中间继电器；

SRC-250VDC-2H2D-3ADC大容量中间继电器；SRC-250VAC-2H2D-3ADC大容量中间继电器；

SRC-24VDC-3H1D-3ADC大容量中间继电器；SRC-24VAC-3H1D-3ADC大容量中间继电器；

SRC-110VDC-3H1D-3ADC大容量中间继电器；SRC-110VAC-3H1D-3ADC大容量中间继电器；

SRC-220VDC-3H1D-3ADC大容量中间继电器；SRC-220VAC-3H1D-3ADC大容量中间继电器；

SRC-250VDC-3H1D-3ADC大容量中间继电器；SRC-250VAC-3H1D-3ADC大容量中间继电器；



一、基本特性



品牌与型号：该继电器通常由专业电气制造商生产，如约瑟电器（JOSEF）或英勒科等品牌，型号为SRC-220VDC-3H1D-3ADC。





额定参数：





额定电压：220VDC（直流电压）





触点形式：3H1D（表示具有三个常开触点和一个常闭触点）





触点容量：3A/DC（直流），某些情况下可能达到30A/AC（交流）





动作与返回时间：动作时间和返回时间均不超过100毫秒，确保了快速、可靠的电路切换。

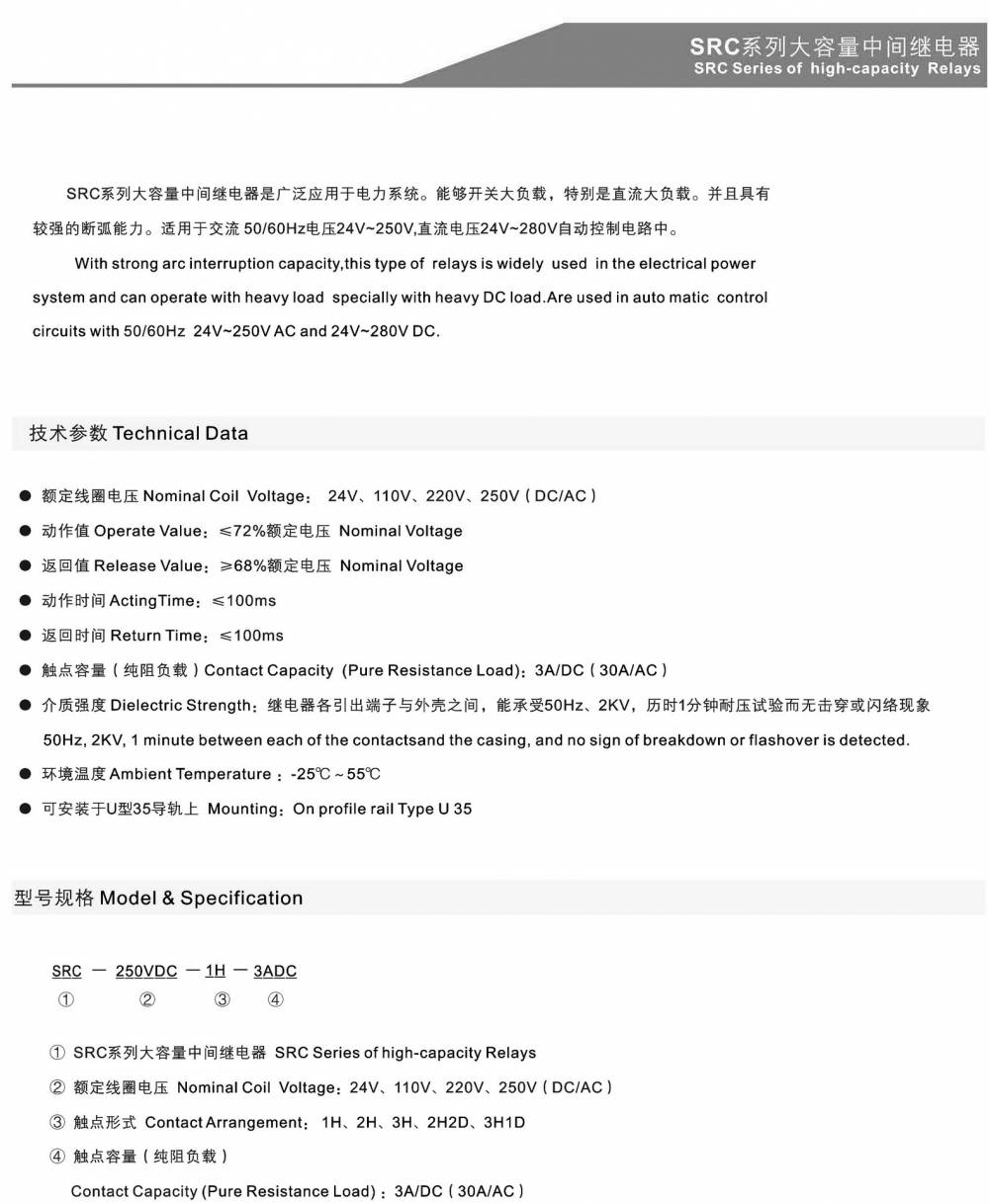

二、技术参数



额定线圈电压：通常包括24V、110V、220V、250V（DC/AC），具体取决于继电器型号和制造商。





动作值与返回值：动作值通常小于或等于72%的额定电压，而返回值则大于或等于68%的额定电压。





介质强度：继电器各引出端子与外壳之间能承受50Hz、2KV的耐压试验，历时1分钟而无击穿或闪络现象。





环境温度：可在-25℃至55℃的环境温度下正常工作。



三、应用场景



电力系统：用于控制发电机、变压器、断路器等设备的运行状态。





工业自动化：在自动化生产线中，用于控制各种机械设备的启动、停止和调速。





交通信号：在交通信号系统中，可能用于控制红绿灯的切换和计时。





其他领域：还广泛应用于矿山、石化、环保、轻工、食品、医药、轨道交通等行业。



四、使用与维护



选型：根据电路需求和继电器参数选择适合的型号，注意额定电压、触点容量等关键参数。





安装：按照制造商提供的安装说明进行安装，确保固定和接线可靠。





接线：注意接线顺序和极性，避免短路或损坏继电器。





维护：定期检查继电器的工作状态和触点磨损情况，及时更换磨损严重的触点。



五、注意事项



避免过载：在使用过程中，避免继电器长时间承受超过其额定容量的电压和电流。





防潮防尘：保持继电器的工作环境干燥、清洁，避免潮湿和灰尘对设备造成损害。



综上所述，SRC-220VDC-3H1D-3ADC中间继电器是一种具有高性能和广泛应用场景的继电器，其可靠性和稳定性在电气控制和自动化控制领域得到了广泛认可。
