ZJ3中间继电器

ZJ3-1BH中间继电器,ZJ3-2BH中间继电器,

ZJ3-3BH中间继电器,ZJ3-4BH中间继电器,

ZJ3-5BH中间继电器,ZJ3-5中间继电器,

ZJ3-4中间继电器,ZJ3-3中间继电器,

ZJ3-2中间继电器,ZJ3-1中间继电器,

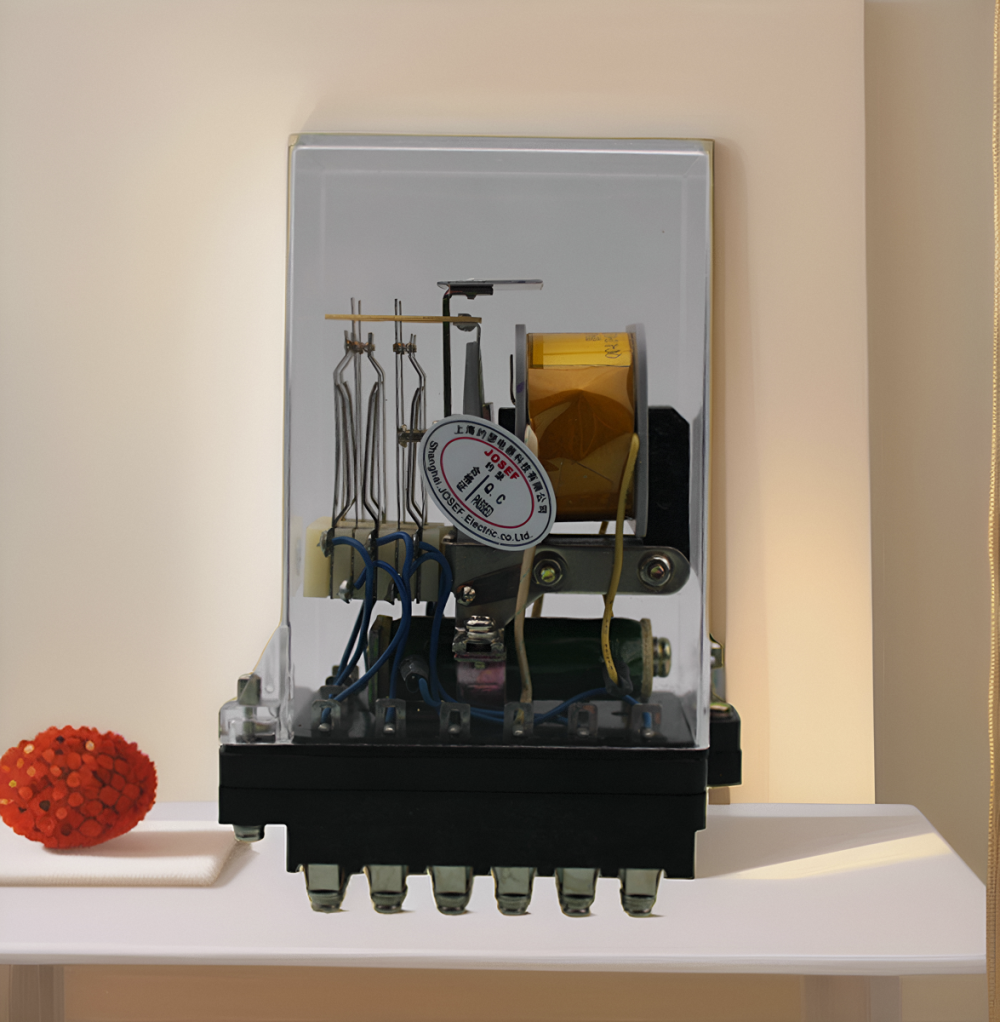

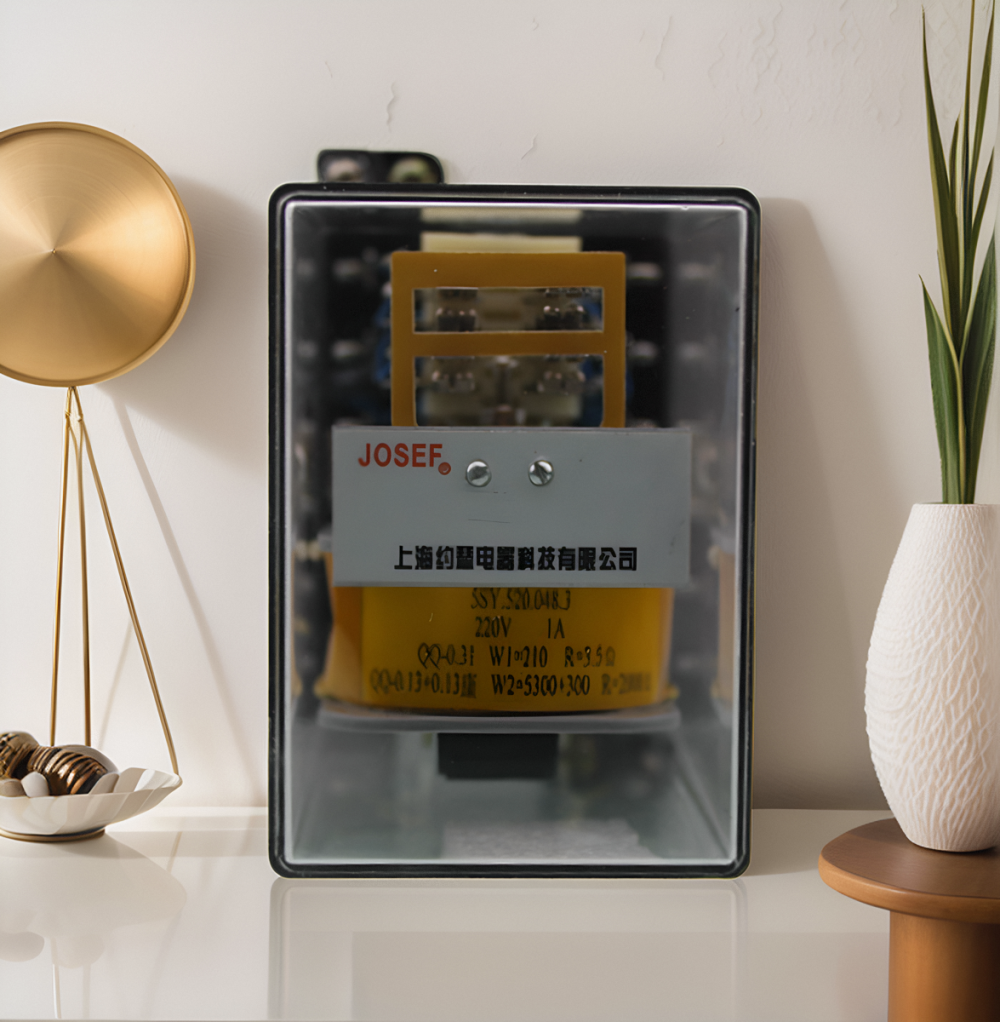

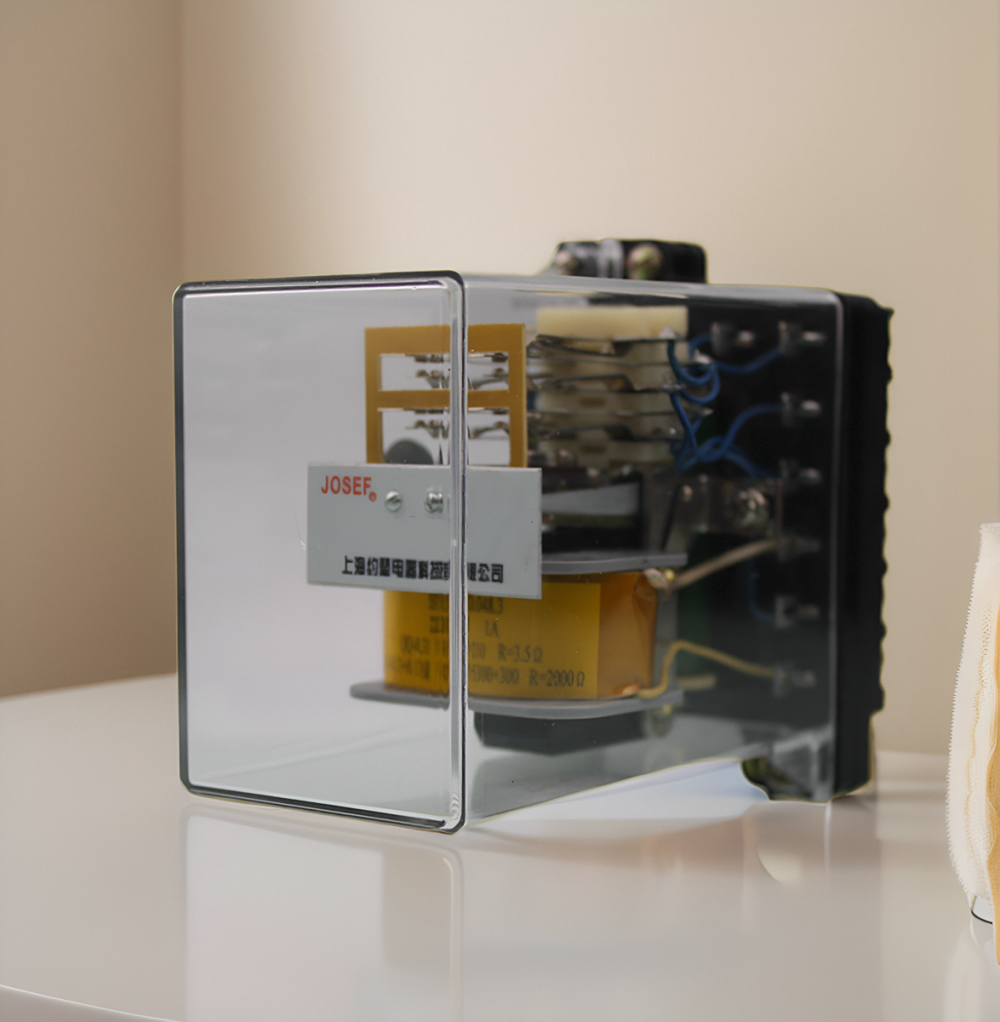

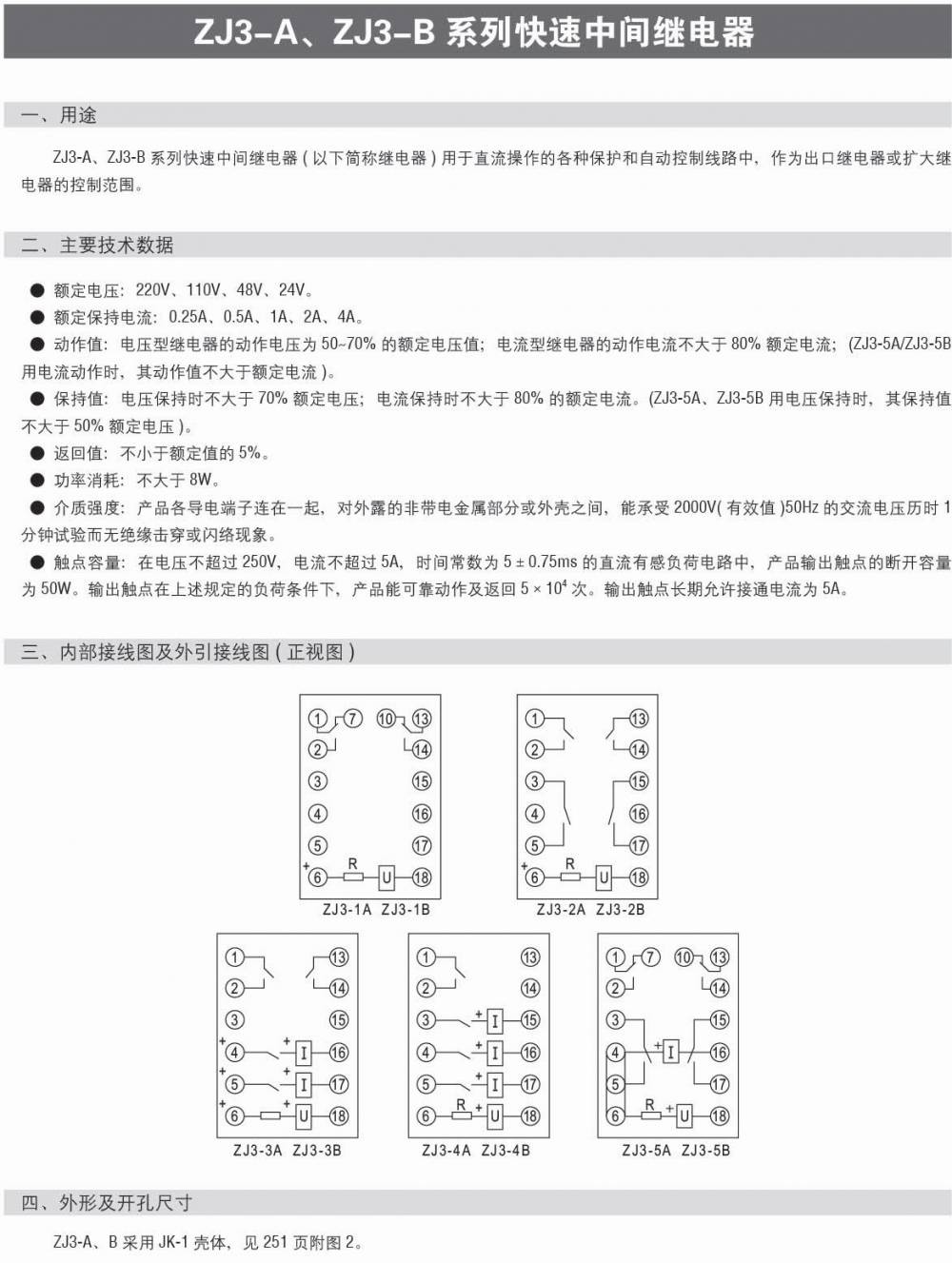

一、产品概述

ZJ3-2A快速中间继电器作为出口继电器或用于扩大继电器的控制范围，在电力系统和工业自动化控制中发挥着重要作用。它采用电磁式快速动作原理，具有动作速度快、功耗低、可靠性高等特点。

二、技术特性



额定电压：ZJ3-2A快速中间继电器提供多种额定电压选择，包括24V、48V、110V和220V等，以满足不同应用场景的需求。





动作值与保持值：





动作值：电压型继电器的动作电压为额定电压值的50%~70%；电流型继电器的动作电流不大于额定电流的80%（ZJ3-2A用电流动作时，其动作值不大于额定电流）。





保持值：电压保持时不大于70%额定电压（ZJ3-2A用电压保持时，其保持值不大于50%额定电压）；电流保持时不大于额定电流的80%。





返回值：ZJ3-2A快速中间继电器的返回值不小于额定值的5%。





功率消耗：不大于5W（具体值可能因产品批次和实际应用环境而有所差异）。





介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。





触点容量：在电压不超过250V、电流不超过一定值（如2A或5A，具体值根据产品规格而定）的直流有感负荷电路中，产品输出触点的断开容量为50W或更大。同时，输出触点在上述规定的负荷条件下能可靠动作及返回多次（如5×10^4次）。





动作时间：在额定值（电压或电流）下，动作时间不大于0.01s或更短（具体值根据产品规格而定）。



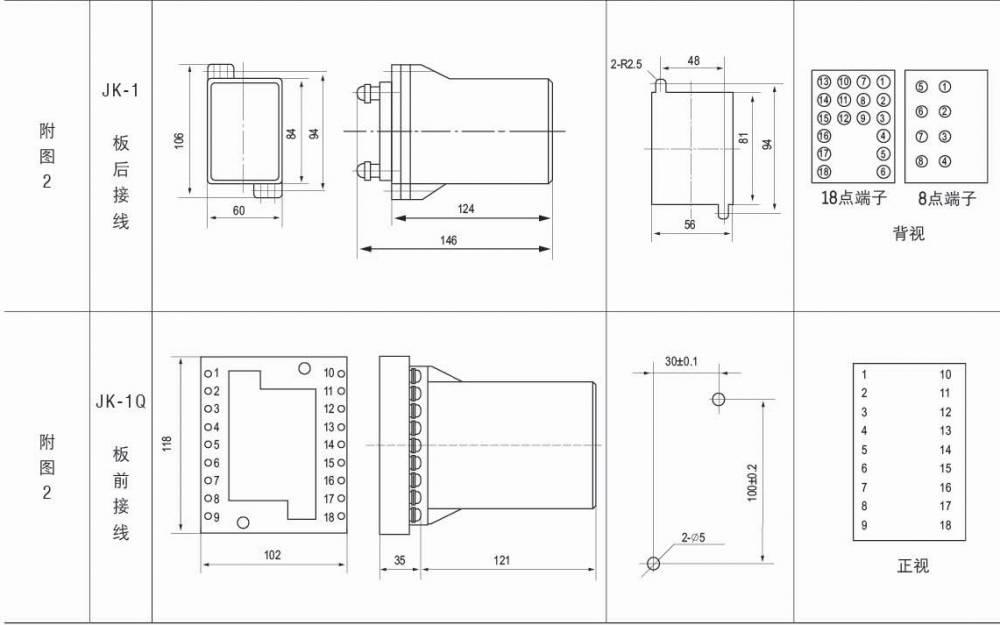

三、结构特点

ZJ3-2A快速中间继电器采用模数化结构设计，便于安装和维护。其线圈固定在特定的导磁体上（如“Π”型或U形），电磁铁与衔铁由轴连接在架板上。当电压加在线圈两端时，衔铁向闭合位置运动，触点随连接在衔铁上的绝缘支架运动而闭合或断开。

四、应用领域

ZJ3-2A快速中间继电器广泛应用于电力系统、工业自动化控制、通信设备等领域。在电力系统中，它可用于电力传输、配电和保护等方面；在工业自动化控制系统中，它可用于控制设备的启动、停止和转换等操作；在通信设备中，它可实现信号的转换和隔离等功能。

五、使用与维护



正确选型：在选择ZJ3-2A快速中间继电器时，应根据实际应用场景的需求选择合适的电压等级、触点形式和触点容量等参数。





正确接线：在接线时，应确保各接线端子牢固可靠，避免松动或脱落。同时，应注意区分电源的正负极和控制信号的输入输出端，避免接反导致设备损坏。





定期检查：在使用过程中，应定期检查继电器的工作状态和接线情况，及时发现并处理潜在问题。特别是触点的磨损情况，如触点熏黑烧焦应及时清理并更换。





环境适应性：应确保继电器在规定的环境温度、湿度和大气压力等条件下工作，避免超出其适用范围导致性能下降或损坏。



综上所述，ZJ3-2A快速中间继电器具有广泛的应用领域和重要的技术特性。在使用和维护过程中，应严格按照相关规定和操作要求进行以确保其正常工作和长期稳定运行。
