FRED在LED照明系统中的应用

Yaa_fu 2025-06-06 12:01:35

Light Emitting Diodes (LEDs) 是当今几乎应用于各种照明领域的主要光源。包括汽车照明，商业和住宅照明，消费类电子产品，医学，机器视觉，信号灯和显示应用。FRED完全能够模拟LED的任何一种特性，包括光谱，能量和发射角特性。外加 FRED的性能通过简单设定在每一方向数目和间隔实现LEDs阵列，这使得FRED成为一款完美的可以分析系统中每一颗LED性能的产品。

RGB 三基色LED入射到入口为矩形出口带有FRED字样的的曲线导光管

LED照明
1.反光罩设计分析：
范例：（一）ARC灯泡的范例

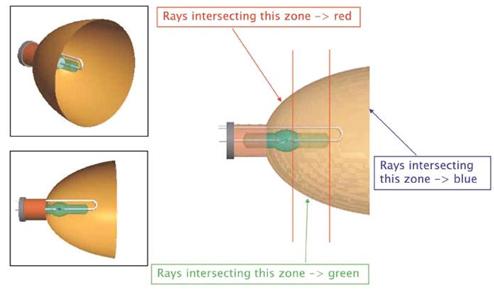

在FRED之中可以建立一个ARC灯泡及反射罩，分析出光射到量测面是否有达到要求的亮度，如下所示

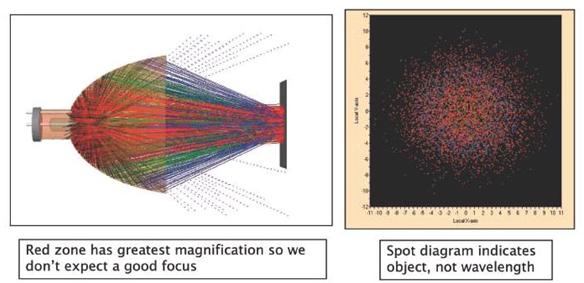

如没有达到所要之亮度，可随时的改变反射罩，以达到所要的亮度，而且在FRED中，光线可以随你所需要而更改颜色，使你更容易的区别出光线的信息。

范例：（二）反射罩优化设计案例

FRED Optimum等级版本包含了内置的混合优化模块，并且拥有利用当今高性能多CPU系统来加速光线追迹的能力。

为什么FRED Optimum的混合优化不同于透镜设计软件的优化？FRED的新混合全面优化运算是非序列性的。允许多重目标，拥有fractional weighting性能以连接变量和利用多种内置优化函数，加上用户自定义scripted优化函数可以应对非常任务。

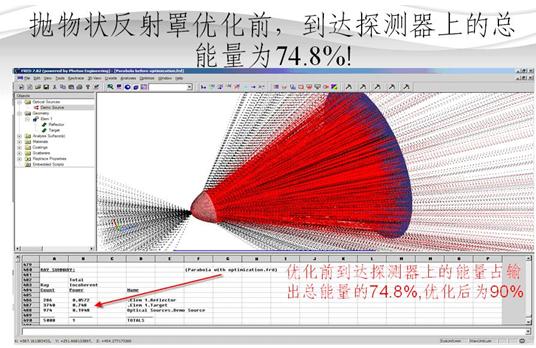

设定反射罩conic constant，光源位置等变量，利用内置优化功能进行优化

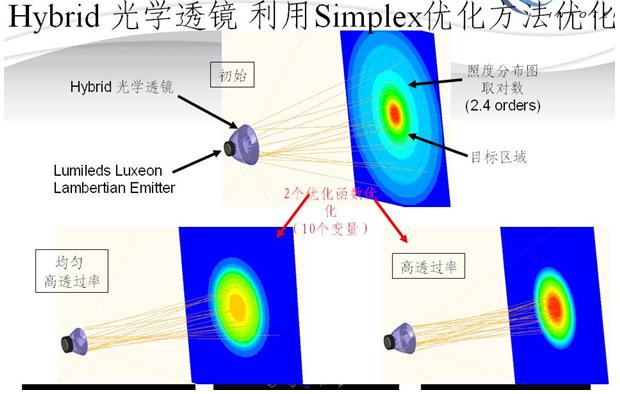

2、 LED LENS优化设计：

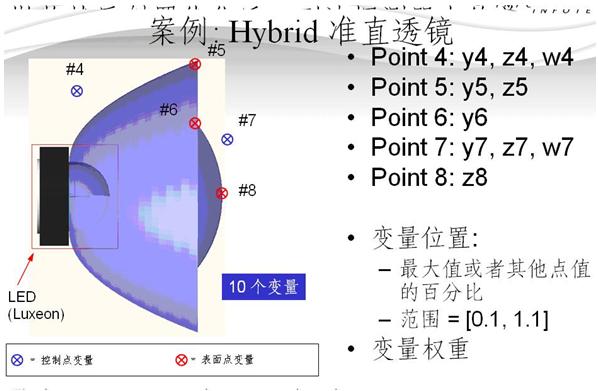

设定10个变量

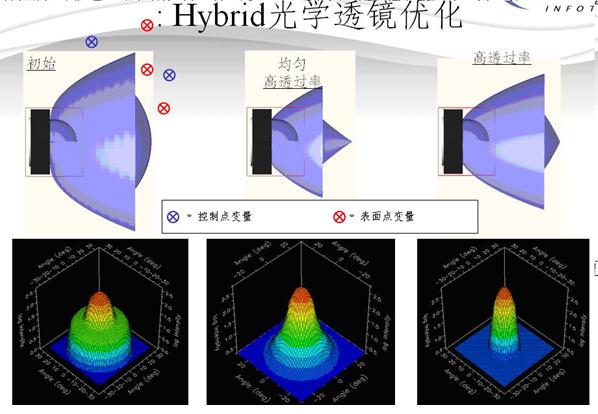

采用优化函数（均匀并高透过率、高透过率两种优化函数）进行评价，得到两种结果

3、 Color Image：
每个波长有一种颜色和权重。FRED里面内置有一个设定连续波长和权重的工具。这个工具还可以综合分析在系统中分析设定的颜色计算。下面图中是FRED中的color image计算后在实际表面显示出来的效果. 两个系统所示，一个绿色和一个蓝色LED在表面上结合后的效果。另外一幅为三颗LED混光后的效果图。

通过FRED模拟两颗LEDS（一颗为绿色，一颗为红色）分析后的色坐标情况

FRED模拟三颗LED（RGB）模型，利用其中的光谱权重合颜色显示功能后的效果图

汽车照明:汽车工业照明正在快速地向LEDs靠拢. LEDS现在被用于头灯/尾灯/刹车灯/转向灯/警告灯, 头顶照明和汽车仪器仪表照明。
信号灯:LED在今天的信号灯中得以充分的应用. LEDs 在移动和静态的交通警告信号灯，户外信息显示，道路LED监控显示，方向信息显示和大厦大屏幕TV，交通信号灯。比如由于LED的长寿命，适光性和光谱响应快并且视角广等特点使得用RGB LEDS做成大屏幕TV应用于大厦前得到了应用。电子:LEDs对于电子市场是理想的光源，因为它的功耗比白炽灯照明要小很多。LEDs现在被应用于LCD显示器, 手机显示, 照相机, PDAs, scanners, projectors, 条形码扫描仪, LCD TVs等领域.导光管被应用于许多设备中, 将LED发出的光线通过塑料介质传输到要显示信息的地方.这些信息通常为图形或是简单的颜色图案用于显示。

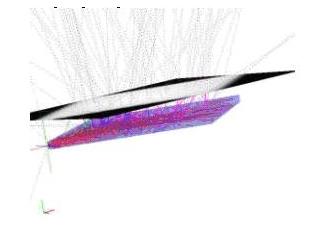

背光显示系统:背光是矩形或者方形的导光板，被经常应用于许多显示设备中，包括手机，Personal Digital Assistant (PDAs)，手表，DVD LCD monitors，computer notebook display，LCD平板显示器和更多的应用每天都在不断的被发明出来。
