第四单元UML总结

本单元主题是基于UML的学习，具体实现为实现一个图书馆管理系统，图书馆内部设置书架（包括热门书架）、归还处、预约处、阅读室、书本自动查询机；提供借书、还书、预约、取书、查询书籍运动轨迹等功能；同时实现用户信用分机制。

正向建模与开发

正向建模是指从需求出发，先进行蓝图设计，再根据蓝图进行具体实现。这与本单元UML主题十分契合，因此在完成作业的时候，我选择先绘制类图，再进行具体实现，若在实现中遇见问题，则反过来修改类图，重新进行设计，形成一个正反馈过程。

根据需求我们可以初步提取部分类以及类的行为：

Library：管理图书馆内设施。
Book：表示图书。
Bookshelf：管理在架图书。
HotBookshelf：管理热门图书。
AppointmentOffice：管理预约图书。
BorrowReturnOffice：管理借阅归还图书。
ReadingRoom：管理阅读书籍。
BookManager：管理图书馆中所有图书的信息。
User：表示用户。

然后分析各类之间的关联关系：

Library：由Bookshelf、HotBookshelf、AppointmentOffice、BorrowReturnOffice、ReadingRoom、BookManager聚合而成。
Book：与所有设施都关联，但唯独对Library不可见，Library若要使用Book，则必须通过BookManager来进行管理。
HotBookshelf：继承Bookshelf，只需改变type属性即可，行为无需重构。
将Bookshelf、AppointmentOffice、BorrowReturnOffice、ReadingRoom、User抽象，同时实现BookBelonging接口，该接口只由getType(),sendBook(),receiveBook()方法组成。不同设施之间只需要通过send和receive两个方法进行类似通信的操作。
- 第三次作业可以添加接口方法即updateUserCredit(),但是由于仅有AppointmentOffice和ReadingRoom才会使用此方法，故偷懒未添加，但是若有后续迭代，此方法仍可添加。

在实现过程中，发现问题后重新反馈修改类图：

第一次作业中，涉及用户持有书籍数量影响借阅请求的规则。起初设计类图未考虑这一方面，直至实现的时候发现此规则判断实现较为繁琐，因此重新设计Rule类，提供isNumIlligal()方法。
- 很lucky的是，在第三次作业中，增加了信用分规则，由于Rule类的实现，因此只需添加isCreditIlligal()方法即可。

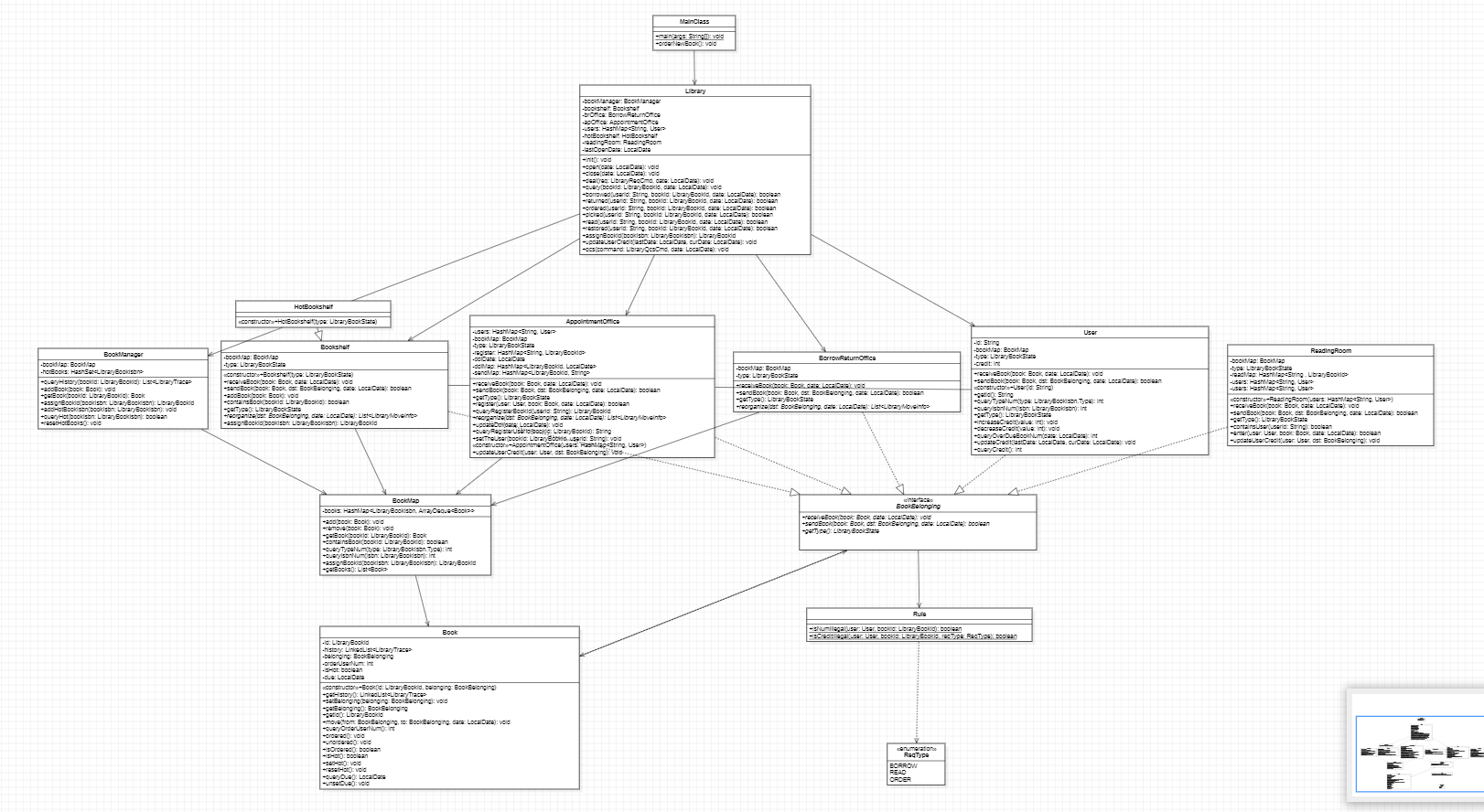

最后的UML类图如下：

感受：虽然正向建模过程中需要反复修改类图比较痛苦，但是本单元的架构是我认为除U3外我设计的最好的依此设计的架构，在迭代过程中没有重构，在添加新功能时也比较轻松，要是前两个单元也能做到好好设计，就不至于都出现那两个单元到第三次作业的重构行为了，太痛了。

追踪关系

UML类图：
- 对应Java中类的实现，包括类的成员属性、实现方法以及类与类之间的关联关系。
- 类图在上。

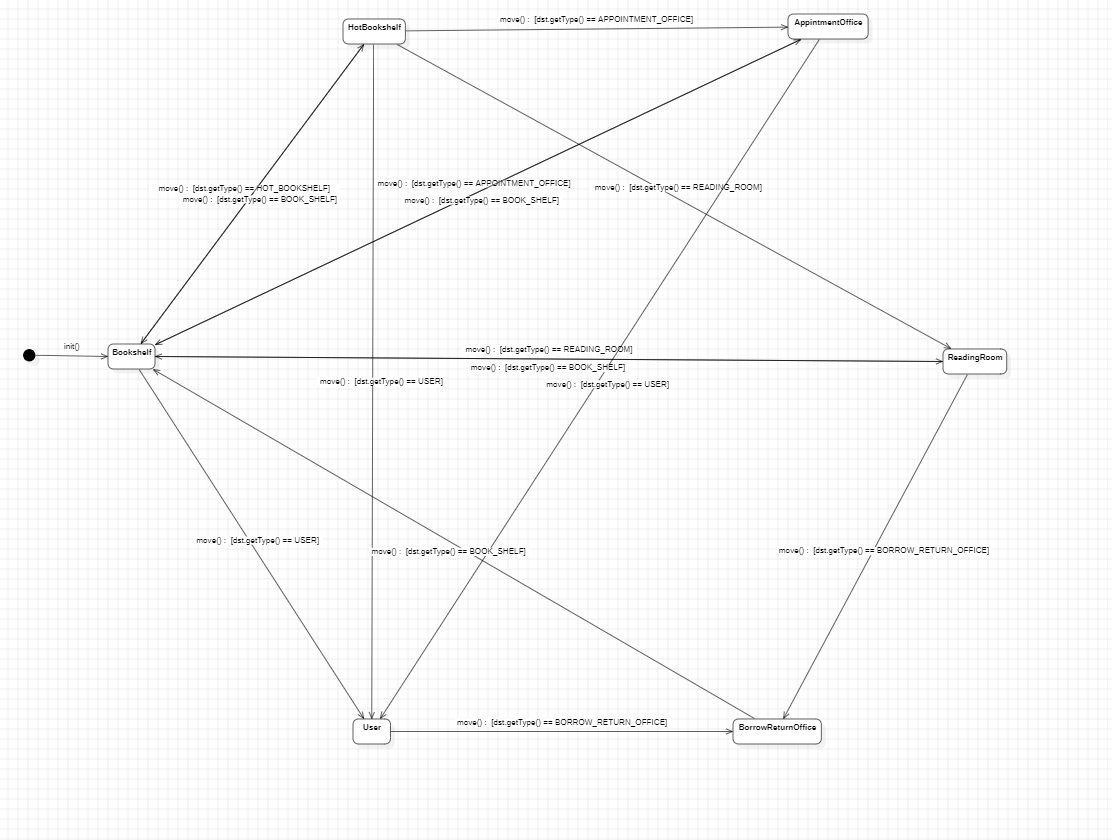

UML状态图：
- 描述Book的状态变化：本代码中体现在Book所处的书籍归属处的变化。
- 状态图：

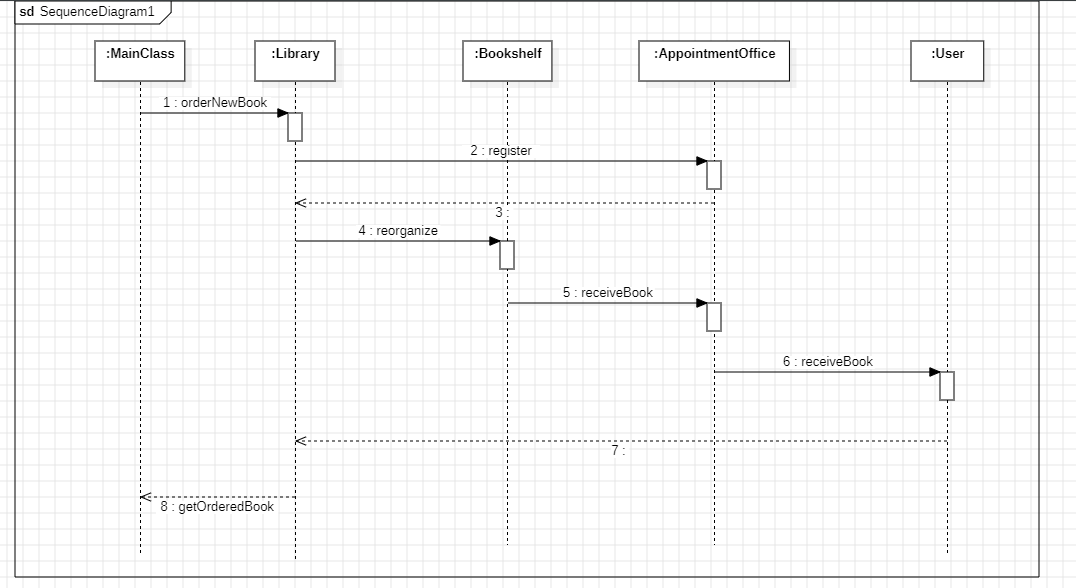

UML顺序图：
- 描述用户预约Book到取到书籍的过程：体现在发送预约请求后，图书馆内部各种类之间信息传递的时许过程。
- 顺序图：

大模型辅助

切忌一次性将所有情景或任务投喂给大模型，效果会很差。
分层次给予大模型要求，例如：
- 先让大模型根据情景提取出必要类；
- 根据需求，让大模型根据类提取出必要方法；
- 最后让大模型根据类与方法实现具体代码。

在单次使用大模型时，可以仿照ROSES提问格式，给予大模型足够的提示：

  [Role] 你是一个图书管理系统设计者。
  [Objective] 为图书馆设计一个管理系统。
  [Scenario] 情景。
  [Expected Output] 提取出类/设计类的方法/给出具体代码
  [Steps] 步骤

在给出方法的具体规格以及实现要求，（类似JML格式的自然语言），此时让大模型生成具体代码正确性较高。

设计思维演进

U1：
- 将表达式根据文法规则进行递归下降解析，将表达式逐渐parse出表达式、因子、项等，在这些因子类中进行具体的运算。
- 引入工具类的思想：Parser、Lexer、PreProcessor、Printer等，将不同功能的代码进行分离，方便后续维护。
U2：
- 最重要的是学习了解决多线程问题的一种重要模式——生产者与消费者模式。本单元设计主要围绕着此进行设计：Requestable和Dispatcher之间、Dispatcher与Evalator；
- 同时学习了观察者模式：双轿厢电梯遇见冲突的时候通过观察者模式的设计来解决此问题。
U3：
- 本单元没有自己的设计，通过JML进行代码填写即可。
- 虽然没有自己的设计，但是可以反思课程组提供的JML的优秀范式：提供这些接口是如何协同完成此社交网络的如此复杂的所有功能。
- 同时，本单元是真正意义上的实现了设计与实现分离，我们无需烦恼设计的问题，只需关注具体代码的实现。本单元我觉得是真正意义让我感受到此分离法的意义，对我的U4影响以及帮助很大。
U4：
- Library进行统一管理、不同设施通过实现接口来完成各自的职责。
- Library根据接收到的用户请求来整体“指挥”各个设施的工作。

测试思维：

U1：通过随机生成大量复杂数据，可以借助sympy进行检测。
U2：测试代码也设置了电梯类，根据输出调整电梯，同时判断正确性。
U3：根据JML判断正确性，同时结合JUnit和OkTest来进行检测。
U4：尝试写交互式评测机，最后不了了之，最后决定手搓特殊数据检测。

课程收获

当初的OOpre的勇者们也是通关了OO这门课程，这其中有痛苦，有煎熬，但最终回首，发现这是一段令人难忘的课程体验。从一开始一周要撰写千行代码的倍感煎熬，到现在享受面对情景进行放飞自我的设计(实现代码还是煎熬哈)，我面对的不再是一周内强制完成的Java代码训练，而是真正的一个情景，一个真正可以依靠我自己从设计到实现，再到测试的情景分析。
同时，OO也不是只是根据情景完成代码的课程，它教会了我们如何在两周一次的研讨课上互相分享心得，教会了我们如何共同协作搭建评测机，教会了我们如何利用大模型进行辅助编程，教会了我们真正的面向对象的思想，而不止于代码的编写。
最后感谢OO所有的老师以及助教，感谢OO这门课程。
