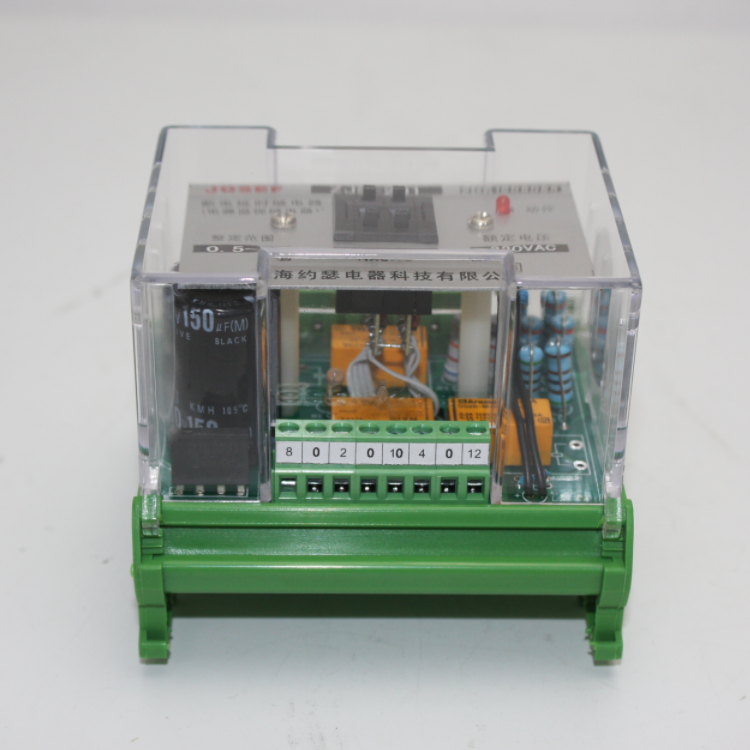

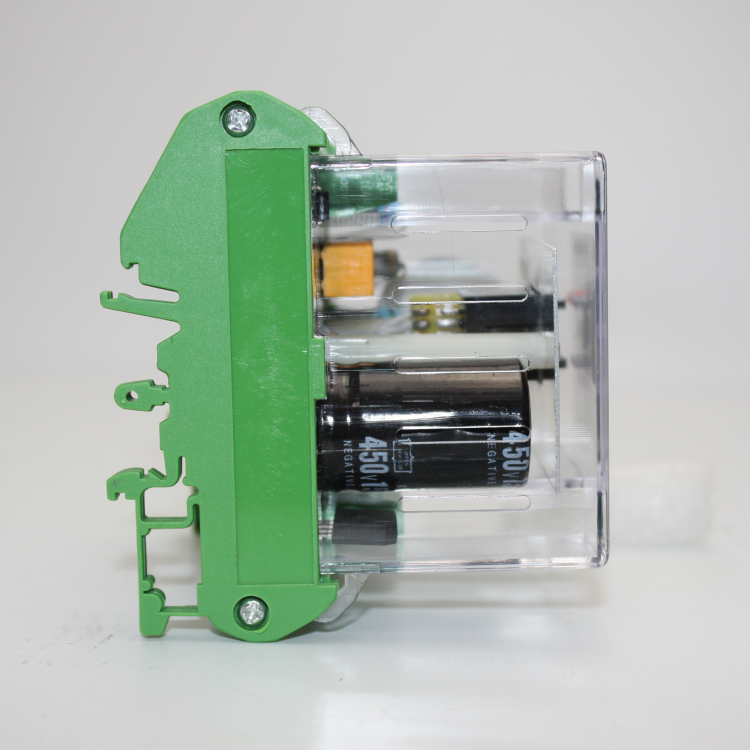

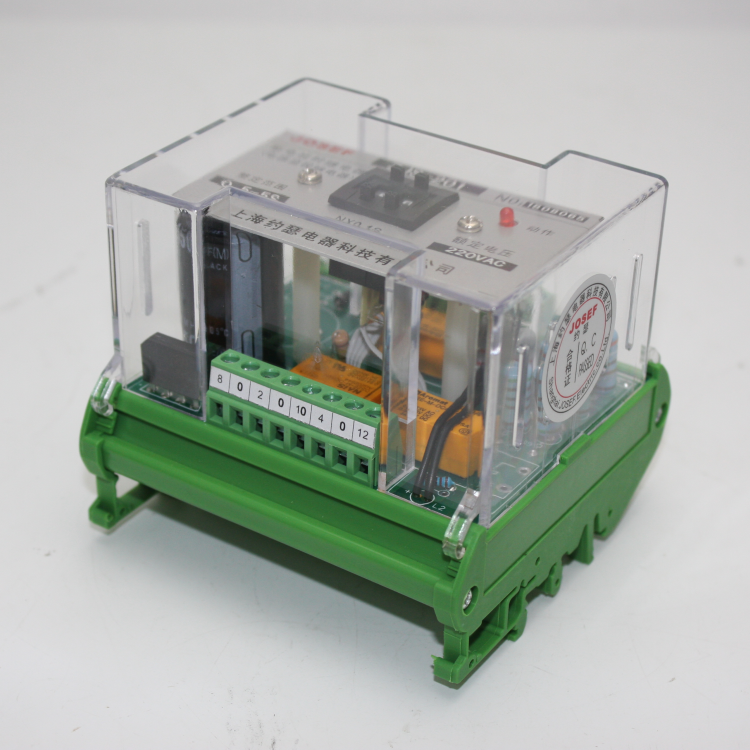

约瑟电器 ZJS-1/G跳闸回路监视继电器 DC220V 导轨安装抗干扰强

JOSEF_cnrelay 2025-07-01 09:49:56

系列型号：

ZJS-411延时中间继电器；ZJS-412延时中间继电器；

ZJS-415延时中间继电器；ZJS-413延时中间继电器；

ZJS-414延时中间继电器；ZJS-416延时中间继电器；

ZJS-621延时中间继电器；ZJS-611延时中间继电器；

ZJS-612延时中间继电器；ZJS-613延时中间继电器；

ZJS-441延时中间继电器；ZJS-411/AC延时中间继电器；

ZJS-412/AC延时中间继电器；ZJS-413/AC延时中间继电器；

ZJS-414/AC延时中间继电器；ZJS-415/AC延时中间继电器；

ZJS-611/AC延时中间继电器；ZJS-612/AC延时中间继电器；

ZJS-613/AC延时中间继电器；ZJS-614延时中间继电器；

ZJS-615延时中间继电器；ZJS-415T延时中间继电器；

ZJS-417延时中间继电器；ZJS-614/AC延时中间继电器；

ZJS-615/AC延时中间继电器；ZJS-415T/AC延时中间继电器；

ZJS-417/AC延时中间继电器；ZJS-12Z延时中间继电器；

ZJS-612N延时中间继电器；ZJS-311延时中间继电器；

ZJS-312延时中间继电器；ZJS-212延时中间继电器；

ZJS-900型延时中间继电器；ZJS-900/AC型延时中间继电器;

ZJS-903/AC型延时中间继电器;ZJS-904/AC型延时中间继电器;

ZJS-612T延时中间继电器；ZJS-612T/AC延时中间继电器；

一、产品特性

品牌与型号：JOSEF约瑟，ZJS-1/G。

额定电压：支持110VDC和220VDC，以及多种交流电压等级（具体根据实际产品可能有所不同）。

触点容量：触点断开容量为DC220V，0.1A（pf=0.4，L/R=5ms）；AC220V，3A。确保在额定条件下稳定、可靠地工作。

延时功能：具有3秒延时返回功能，当跳闸回路发生故障或直流电源消失时，继电器经延时后返回并通过触点发出报警信号。

二、工作原理

ZJS-1/G监视继电器由一个电磁型辅助继电器和一个提供返回延时的RC回路组成。在继电器线圈回路中串接一个发光二极管，当跳闸回路完好时，发光二极管亮起（辅助继电器在动作状态）。当断路器处在“合闸”状态时，有电流通过发光二极管、辅助继电器线圈、断路器辅助触点，流到跳闸线圈。一旦这个回路开路或直流电源消失，辅助继电器经一段延时后返回，并通过其触点给出报警信号。

三、产品用途

ZJS-1/G监视继电器主要用于以下情况的监视和报警：

直流电源消失监视：当直流电源消失时，继电器发出报警信号。

跳闸线圈及引线发生故障监视：跳闸线圈及其引线发生故障时，继电器同样发出报警信号。

断路器辅助接点的故障监视：监视断路器辅助接点的状态，发生故障时及时报警。

四、主要技术参数

动作值：直流中间继电器不大于70%额定电压；交流中间继电器不大于80%额定电压。

返回值：不小于10%额定电压。

功耗：不大于5W，确保节能和降低系统发热。

动作时间：直流中间继电器不大于30ms；交流中间继电器不大于35ms。

绝缘电阻：用开路电压500V的兆欧表测量各外露带电端子与外壳之间，绝缘电阻不小于300MΩ。

介质强度：各引出带电端子与外壳间承受工频2KV（有效值）50Hz试验电压，历时1分钟不击穿，无闪络。
