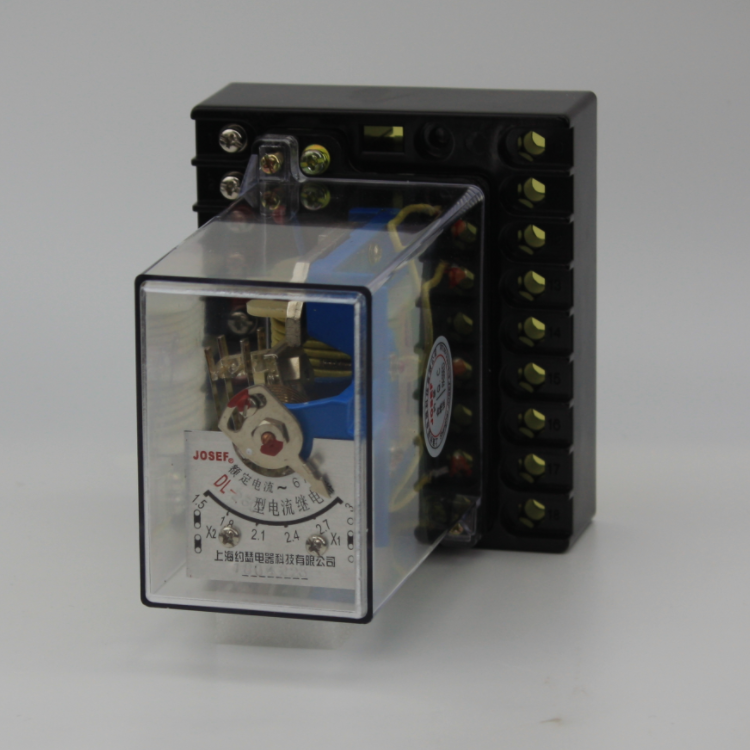

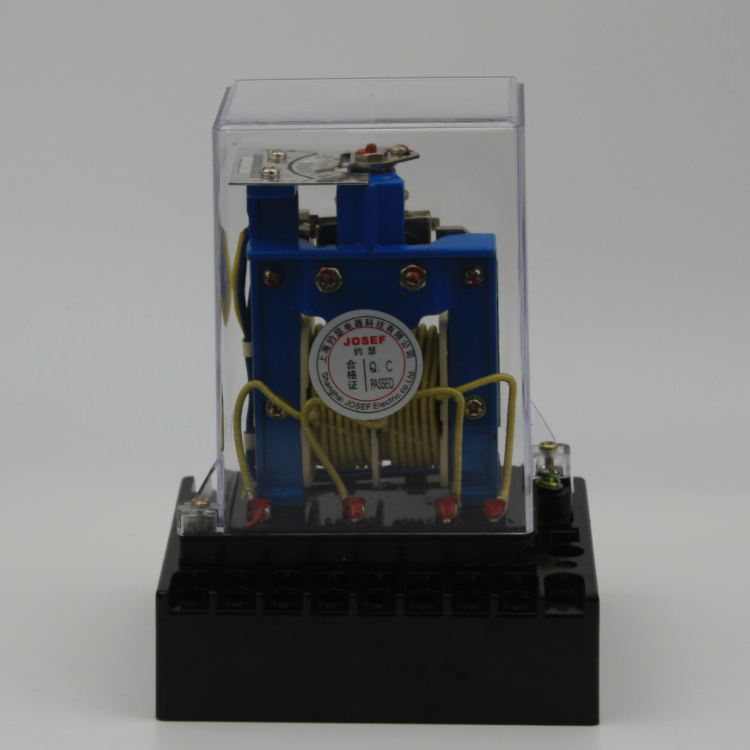

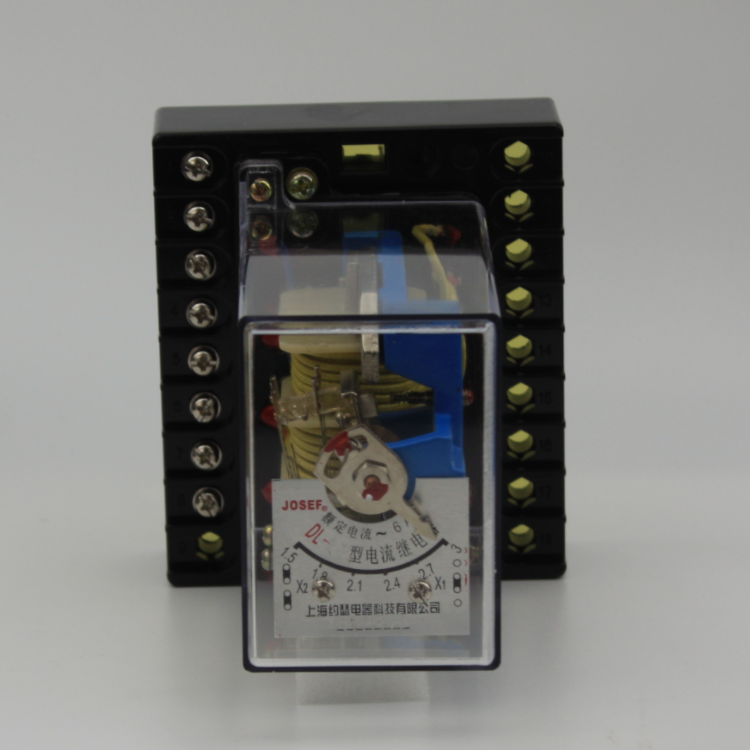

约瑟电器 DL-24C/2A电流继电器 0.5-2A 板后安装 种类多耐压高

[JOSEF_cnrelay]

系列型号：

DL-21C电流继电器;

DL-22C电流继电器;

DL-23C电流继电器;

DL-24C电流继电器;

DL-25C电流继电器;



一、产品概述

DL-24C/2A电流继电器属于DL-20C系列电流继电器，该系列继电器主要用于电机、变压器及输电线路的过负荷和短路的继电保护线路中，作为启动元件。DL-24C/2A电流继电器采用JK-1壳体，具有结构紧凑、安装方便的特点。

二、工作原理

DL-24C/2A电流继电器的工作原理基于电磁感应和电平比较。当被测量的交流电流经过隔离交流器后，会得到与被测电流成正比的电压U1。这个电压经过定值整定处理后再进行整流，整流后的电压经过滤波器，得到与U1成正比的直流电压U0。然后，将直流电压U0与直流参考电压进行比较。若参考电压高于直流电压U0，电平检测器就会输出正信号，使继电器处于一种工作的状态；如果参考电压低于直流电压U0，电平检测器就会输出负信号，继电器则处于不动作的状态。

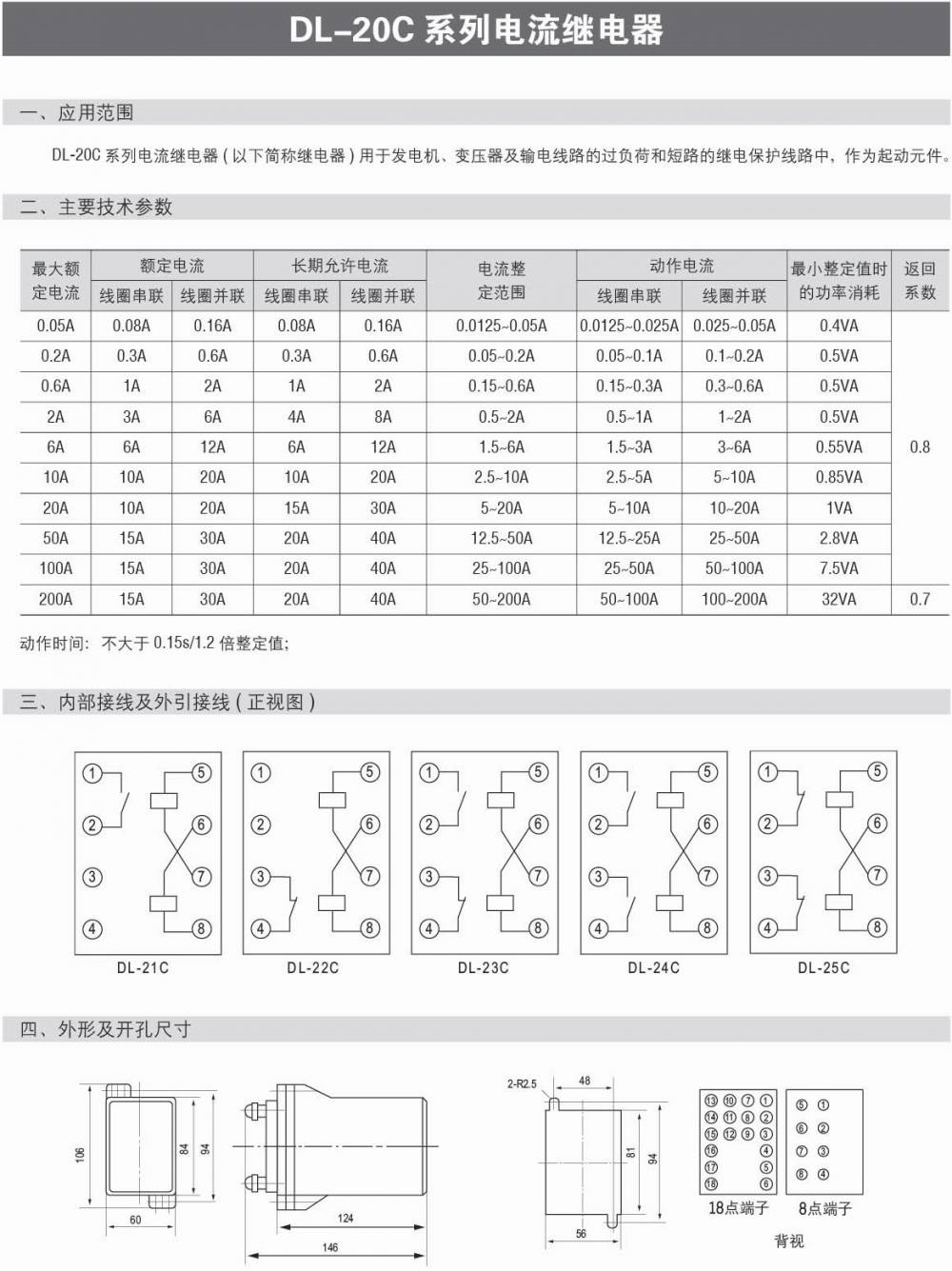

三、主要技术参数

1. 额定电流：0.08A~30A，这意味着该继电器可以处理较大范围的电流变化。

2. 动作时间：不大于0.15s，保证了继电器在检测到异常电流时能迅速动作。

3. 返回系数：0.8，这是继电器动作后返回原状态的一个关键参数。

4. 触点数量：具有2个动合触点和2个动断触点，提供了灵活的电路连接方式。

5. 整定范围：根据具体型号和规格，整定范围可能有所不同，但通常覆盖较广的电流范围。

6. 其他参数：如重量、触点断开容量等，也根据具体型号和规格有所不同。

四、应用范围

DL-24C/2A电流继电器广泛应用于各种需要电流保护的场合，如：

1. 电力系统：用于保护电机、变压器和输电线路，防止过负荷和短路引起的损坏。

2. 工业自动化：在自动化控制系统中，作为电流检测和控制元件，确保系统的稳定运行。

3. 交通运输：在铁路、地铁等交通系统中，用于保护电力设备和线路。

4. 建筑领域：在建筑物的电力系统中，提供电流保护，确保电力供应的安全和稳定。

五、使用注意事项

1. 选型：在选用DL-24C/2A电流继电器时，需根据控制电路中的电源电压、所需触点数量以及整定范围等因素进行选型。

2. 安装：应按照产品说明书中的要求进行安装，确保接线正确且牢固。

3. 维护：定期检查继电器的运行状态，及时更换老化或损坏的部件。

4. 环境：应确保继电器工作在适宜的环境温度和湿度下，避免极端环境对其性能和寿命的影响。

综上所述，DL-24C/2A电流继电器以其优异的性能和广泛的应用范围，在电力及自动化系统中发挥着重要的作用。
