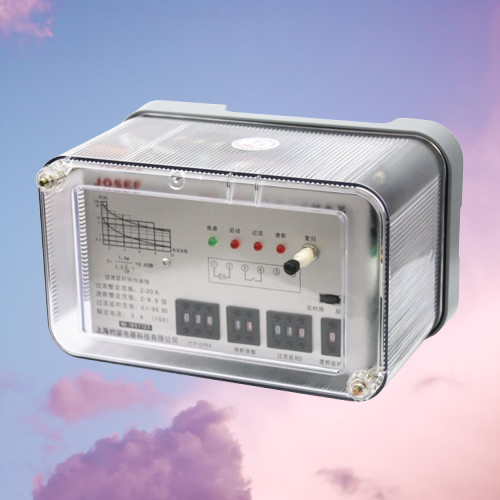

约瑟电器 GL-11/5过流继电器 整定电流4.5A 动作时间0.5S 功耗低

[JOSEF_cnrelay]

系列型号：
GL-11过流继电器;
GL-12过流继电器;
GL-13过流继电器;
GL-14过流继电器;
GL-15过流继电器;
GL-16过流继电器;
GL-17过流继电器;
GL-11/10过流继电器;
GL-15/10过流继电器;
GL-17/10过流继电器;
GL-11/5过流继电器;
GL-15/5过流继电器;
GL-17/5过流继电器;
GL-12/10过流继电器;
GL-12/5过流继电器;
GL-13/10过流继电器;
GL-13/5过流继电器;
GL-14/10过流继电器;
GL-16/10过流继电器;
GL-14/5过流继电器;
GL-16/5过流继电器;



一、基本功能与用途

GL-11/5电流继电器具有反时限特性，主要应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，从而保证主设备及输配电系统的安全。

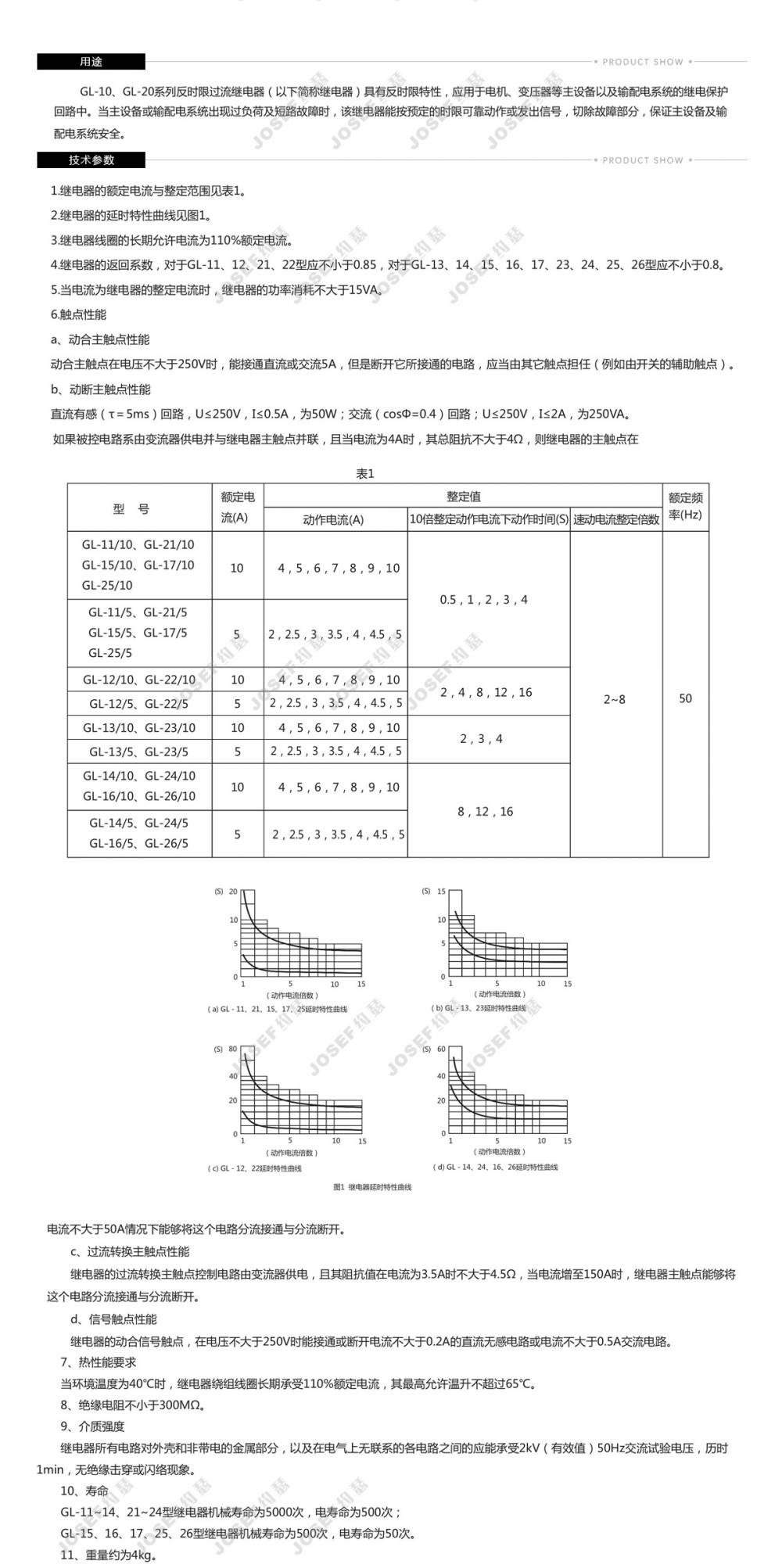

二、主要特点与技术参数



整定电流与动作时限：





GL-11/5电流继电器通常具有整定电流范围，用户可以根据实际需要设定整定电流值。





动作时限是指继电器从接收到故障信号到动作的时间，GL-11/5电流继电器的动作时限通常为0.5秒（但也可能存在不同整定电流对应不同动作时限的情况，具体需参考产品说明书）。





触点性能：





GL-11/5电流继电器具有一开一闭的触点形式，触点性能稳定可靠。





动合主触点在电压不大于250V时，能接通直流或交流5A的电流（但断开电路应由其他触点担任，如开关的辅助触点）。





动断主触点在直流有感（T=5ms）回路中，U≤250V、I≤0.5A时，功率为50W；在交流（cosФ=0.4）回路中，U≤250V、I≤2A时，功率为250VA。





抗干扰性能：





GL-11/5电流继电器具有较强的抗干扰性能，能够在复杂的电磁环境中稳定运行。





其他技术参数：





继电器线圈的长期允许电流为110%额定电流。





继电器的返回系数对于GL-11等型号应不小于0.8（但具体返回系数可能因型号和整定电流的不同而有所差异）。



三、结构特点与安装要求



结构特点：

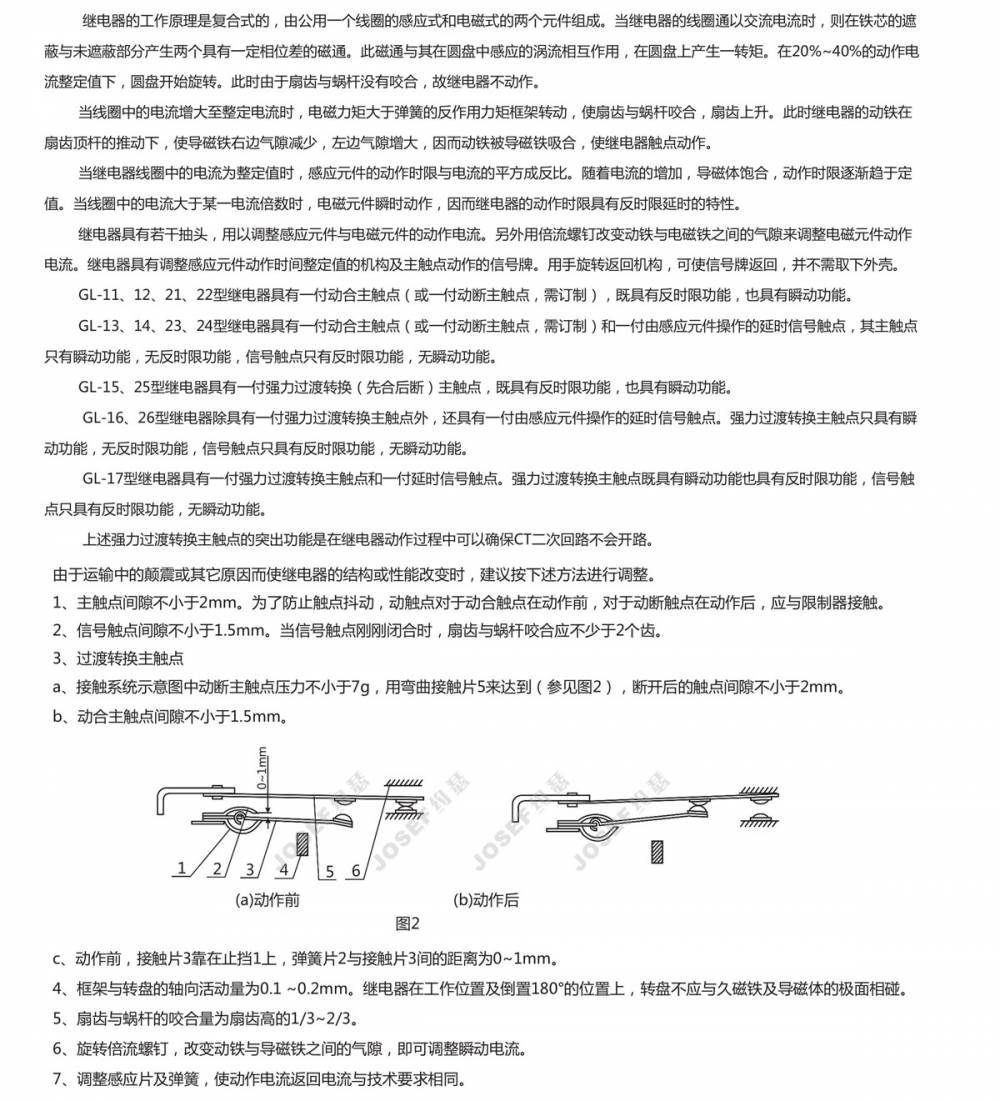

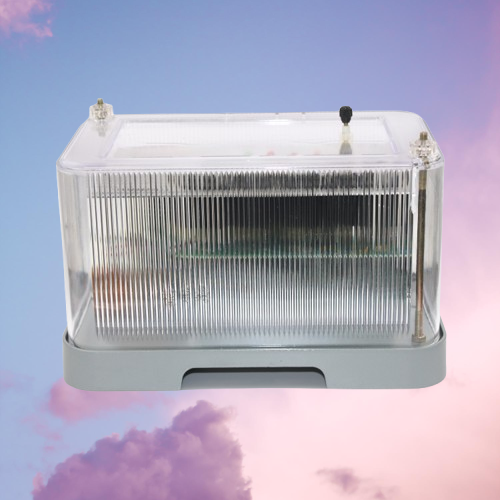

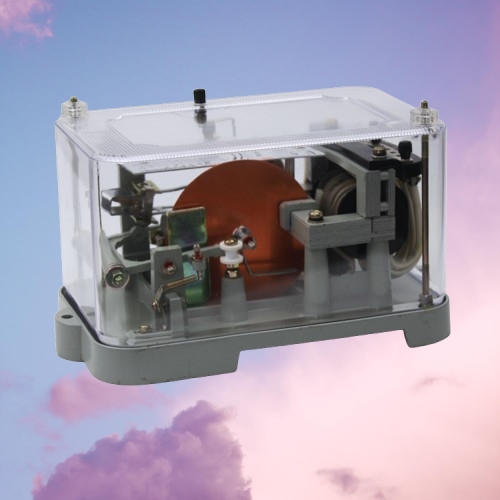

GL-11/5电流继电器通常采用固定安装式壳体，结构紧凑、体积小、重量轻。





继电器内部采用优质材料和先进工艺制造，确保长期稳定运行。





安装要求：





GL-11/5电流继电器应安装在干燥、通风、无腐蚀性气体的环境中。





安装时应确保继电器的接线正确、牢固可靠，避免接线松动或接触不良导致故障。





继电器应垂直安装，避免倾斜或倒置导致性能下降。



四、应用范围与注意事项



应用范围：





GL-11/5电流继电器广泛应用于电力系统、工业自动化控制等领域。





在电力系统中，它主要用于电机、变压器等设备的过负荷和短路保护。





在工业自动化控制中，它可作为控制电路的启动元件，实现自动化设备的可靠运行。





注意事项：





在使用GL-11/5电流继电器前，应检查继电器在运输和储藏过程中是否损坏。

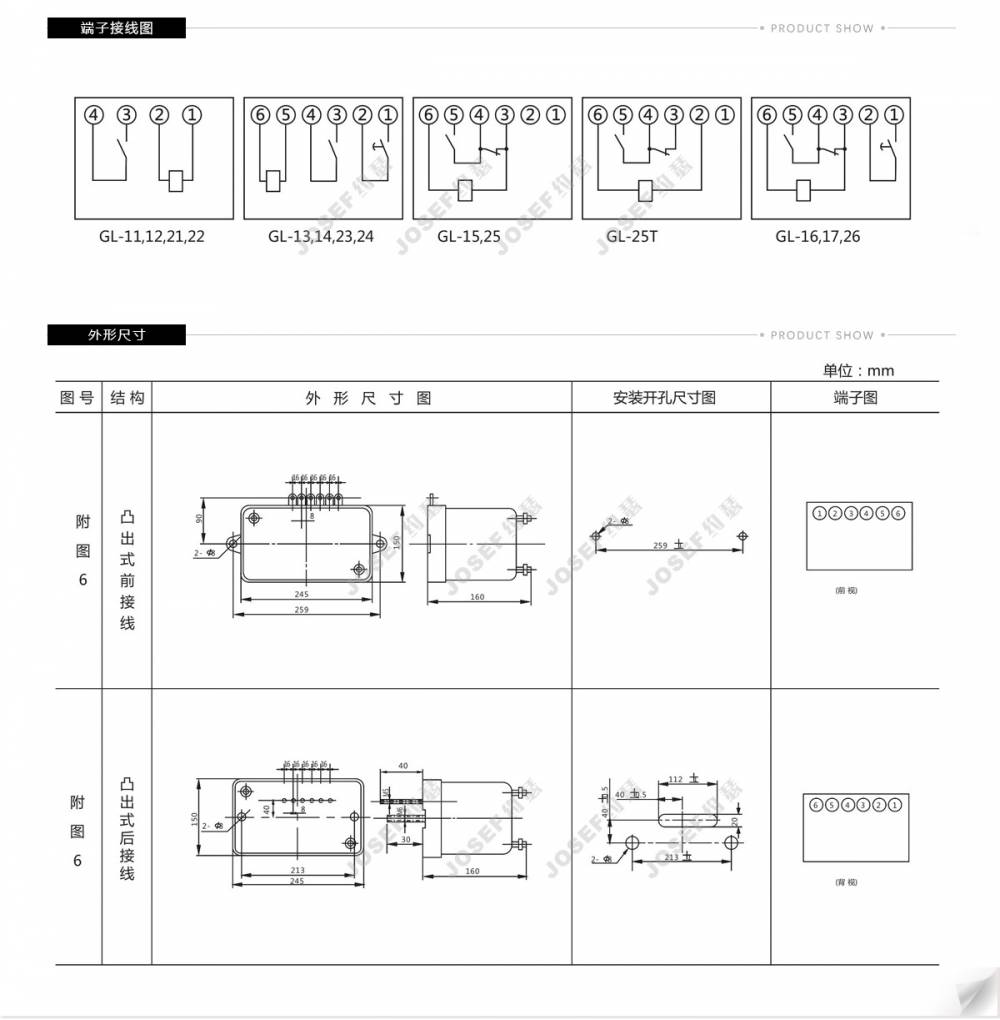

接线时应注意继电器的引脚编号和接线顺序，避免接错导致故障。





定期检查继电器的工作状态，包括触点的磨损情况、接线是否松动等，以确保其正常运行。





如发现继电器性能下降或出现故障，应及时更换或维修。



综上所述，GL-11/5电流继电器是一种功能强大、性能稳定、应用广泛的电气控制元件。在电力系统和工业自动化控制等领域中发挥着重要作用。
