约瑟电器 DL-11/6电流继电器 DC110V 返回系数高 绝缘耐压水平高

[JOSEF_cnrelay]

系列型号：

DL-11电流继电器

DL-12电流继电器

DL-13电流继电器



一、产品概述

DL-11/6电流继电器是一种电磁式瞬动过电流继电器，它主要用于电力系统二次回路继电保护装置线路中，作为过电流启动元件。该继电器具有动作迅速、准确、可靠的特点，能够在电流超过设定值时迅速动作，切断电路，从而保护电力设备和线路的安全运行。

二、主要特点



动作迅速：DL-11/6电流继电器在电流超过设定值时，能够迅速动作，切断电路，防止电流继续增大造成设备损坏或火灾等事故。





准确度高：该继电器具有精确的电流设定值和动作时间，能够在设定的电流范围内准确动作，确保电力系统的稳定运行。





可靠性好：采用优质材料和先进工艺制造，具有良好的耐用性和抗干扰能力，能够在恶劣环境下长期稳定运行。





调试方便：DL-11/6电流继电器具有简单的调试和整定方法，用户可以根据实际需要进行调整，以满足不同的保护要求。

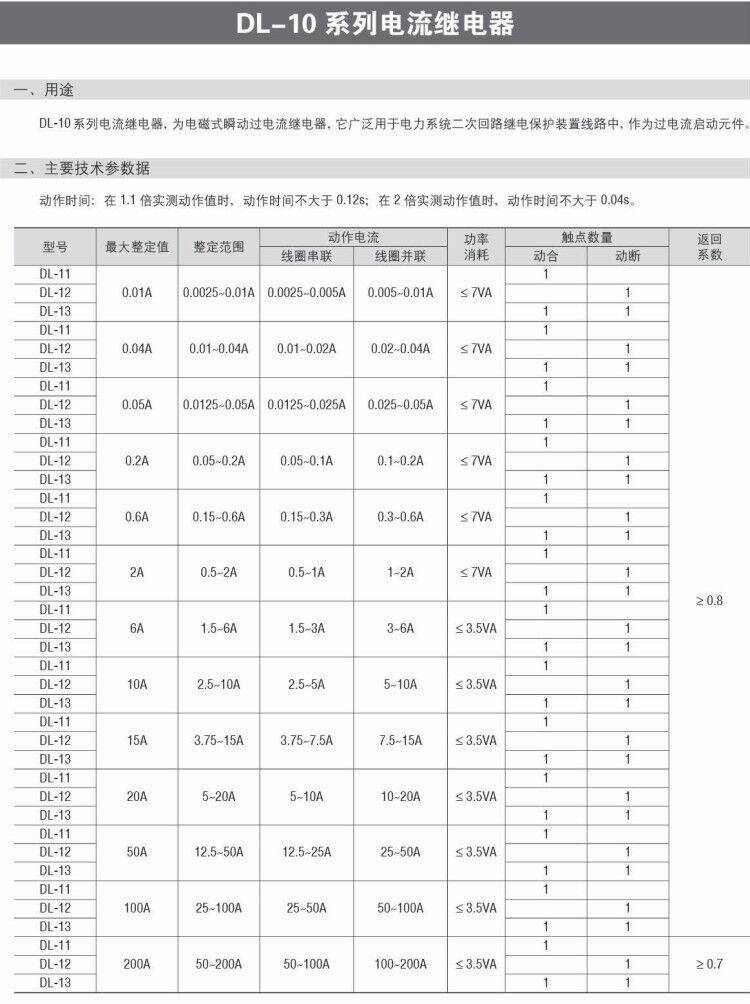

三、技术参数



动作电流：1.5~6A（可根据实际需要进行调整）。





动作时间：在1.1倍实测动作值时，动作时间不大于0.12s；在2倍实测动作值时，动作时间不大于0.04s。





触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10^4次。





介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。





返回系数：不大于0.8（具体数值可能因产品型号和整定范围而异）。





整定误差：不大于3%（具体数值可能因产品型号和整定范围而异）。



四、应用领域

DL-11/6电流继电器广泛应用于电力系统、工业自动化、矿山等领域，用于实现电路的过电流保护。在电力系统中，它通常用于保护发电机、变压器、输电线路等关键设备，防止因电流过大而引发的设备损坏或火灾等事故。在工业自动化领域，它可用于保护各种电动机、变频器等电气设备，确保生产线的稳定运行。

五、使用注意事项



在使用前，应检查继电器在运输和储藏过程中是否损坏，确保继电器外观完好、无裂纹或变形等现象。





接线时应注意继电器的引脚编号和接线方式，确保正确接线并避免短路或损坏继电器。





继电器应放置在干燥、通风、避光、防尘的环境中，避免受潮、受热或受腐蚀等影响。





在使用过程中，应定期检查继电器的工作状态，包括触点是否磨损、动作是否准确等，及时发现问题并进行处理。





如有需要调整继电器的整定值时，应在专业人员的指导下进行，确保整定值准确并符合保护要求。



综上所述，DL-11/6电流继电器是一款功能强大、性能稳定的电力保护设备，具有广泛的应用领域和重要的应用价值。在使用过程中，用户应严格遵守使用注意事项，确保继电器的正常运行和长期稳定性。
